P0116 Ошибка - Сигнал датчика температуры охлаждающей жидкости вне допустимого диапазона
-
morskoj
- Site Admin
- Сообщения: 14297
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Что означает ошибка P0116?
Код неисправности P0116 указывает, что сигнал от датчика температуры охлаждающей жидкости (ДТОЖ) выходит за пределы допустимого диапазона. Этот датчик играет ключевую роль в работе двигателя, так как передает данные о температуре охлаждающей жидкости в электронный блок управления (ЭБУ). На основе этих показаний система регулирует:
- - Прогрев двигателя (управление оборотами холостого хода)
- - Состав топливно-воздушной смеси
- - Включение вентилятора охлаждения
- Датчик температуры охлаждающей жидкости
- pic04.png (300.42 КБ) 1814 просмотров
Датчик ECT (температуры охлаждающей жидкости двигателя) представляет собой термистор, расположенный в блоке цилиндров двигателя или другом канале охлаждающей жидкости. Он изменяет сопротивление в зависимости от изменения температуры охлаждающей жидкости, с которой он контактирует. Обычно это двухпроводной датчик. Один провод представляет собой источник опорного напряжения 5 вольт от блока управления двигателем, а другой - подключен "сигнальный" идет на блок управления двигателем.
Причины возникновения ошибки P0116
1. Неисправность датчика температуры охлаждающей жидкости (ДТОЖ)
- - Внутренний обрыв или замыкание
- - ️ Окисление контактов
- - Неправильное сопротивление (отклонение от нормы)
2. Проблемы с проводкой
- - Обрыв или короткое замыкание в цепи датчика
- - Коррозия разъемов
- - Плохой контакт "массы"
3. Неисправность термостата
- - Двигатель долго прогревается (термостат заклинил в открытом положении)
- - ️ Перегрев мотора (термостат закрыт)
4. Воздушная пробка в системе охлаждения
- - Неправильная циркуляция ОЖ → искажение показаний датчика
5. Сбой ЭБУ (редко)
- - Ошибка в программном обеспечении
- - ️ Повреждение управляющего модуля
Симптомы ошибки P0116
- - Горит лампа Check Engine
- - Двигатель долго прогревается или перегревается
- - Плавают обороты холостого хода
- - Увеличился расход топлива
- - Снижение мощности
- - Вентилятор охлаждения работает некорректно
Диагностика и устранение ошибки P0116
1. Проверка датчика ДТОЖ
- - Снимите разъем датчика и измерьте сопротивление мультиметром.
- - Нормальные значения:
- - ~2–3 кОм при холодном двигателе (~20°C)
- - ~200–400 Ом при прогретом (~90°C)
- - Если сопротивление не меняется или равно 0/∞ – датчик неисправен.
2. Проверка проводки
- - Прозвоните цепь от датчика до ЭБУ.
- - Убедитесь, что нет короткого замыкания или обрыва .
- - Очистите контакты от окислов.
3. Проверка термостата
- - Холодный двигатель – нижний патрубок радиатора должен быть холодным.
- - Прогрев до рабочей температуры – нижний патрубок должен нагреваться.
- - ️ Если термостат не открывается/не закрывается – замените его.
4. Удаление воздушной пробки
- - Заглушите двигатель, откройте расширительный бачок.
- - Заведите мотор, дайте ему прогреться.
- - Долейте ОЖ при необходимости, пока не выйдет весь воздух.
5. Диагностика сканером OBD2
- - Считайте ошибки и проверьте реальные показания датчика .
- - Если ошибка P0116 появляется снова после сброса – ищите неисправность в цепи.
Ошибка P0116 в разных автомобилях
| Марка | Особенности |
|---|---|
| P0116 Volkswagen / Audi (A4 B5) | Часто связана с окислением контактов или неисправностью ДТОЖ. |
| P0116 Шкода (Октавия) | Может указывать на негерметичность системы охлаждения. |
| P0116 ошибка УАЗ (Патриот) | Проверьте проводку и массу датчика. |
| P0116 ВАЗ (Гранта, Веста, Приора) | Обычно проблема в датчике или термостате. |
| P0116 Ford | Возможен обрыв проводов или неисправность ЭБУ. |
| P0116 Toyota | Требуется проверка сопротивления датчика. |
| P0116 Peugeot 308 | Часто сопровождается перегревом. |
| P0116 SAAB | Может быть вызвана неисправностью термостата. |
| P0116 Jaguar | Проверьте цепь питания датчика. |
| P0116 Fuso Canter | Возможен сбой в системе охлаждения. |
Заключение
Ошибка P0116 чаще всего связана с неисправностью датчика температуры ОЖ , проблемами в проводке или неправильной работой термостата . Для точной диагностики используйте мультиметр и сканер OBD2 .
Рекомендации:
✔ Замените датчик, если он неисправен.
✔ Проверьте герметичность системы охлаждения.
✔ Убедитесь в исправности термостата.
Если ошибка возвращается после устранения неисправностей – обратитесь к специалистам для углубленной диагностики ЭБУ.
-
morskoj
- Site Admin
- Сообщения: 14297
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Проверка датчика температуры
Проверка датчика температуры двигателя 3S-FE ToyotaПроверка ДТВД на двигателе G4KJ KIA
Проверка ДТВД на двигателе G4FA KIA
-
morskoj
- Site Admin
- Сообщения: 14297
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Код Р0116 ВАЗ — цепь датчика температуры охлаждающей жидкости, выход сигнала из допустимого диапазона на двигателях LADA
- Код Р0116 ВАЗ

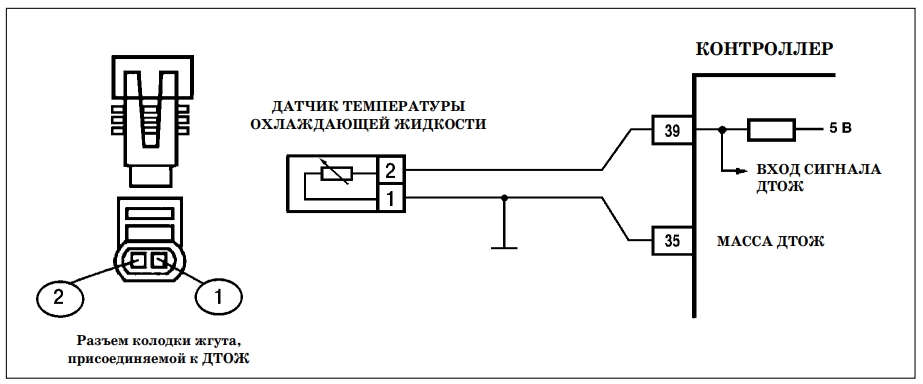

Цепь датчика температуры охлаждающей жидкости, выход сигнала из допустимого
диапазона - DTC_P0116_VAZ_LADA_1.jpg (90.89 КБ) 421 просмотр
1. Причина возникновения ошибки и условия ее регистрации
Логика работы программного обеспечения ЭБУ построена на сравнении темпа прогрева с математической моделью, заложенной в калибровки. Контроллер, зная массовый расход воздуха, частоту вращения коленчатого вала, нагрузку и начальную температуру пуска, вычисляет ожидаемую температуру охлаждающей жидкости через определенный интервал времени. Если реальный сигнал датчика систематически и значимо расходится с расчетным, в память заносится код Р0116 ВАЗ.1.1 Строб занесения кода неисправности
Условия фиксации не привязаны к холостому ходу или тайм-ауту в 180 секунд, как у датчика температуры впускного воздуха. Достаточно, чтобы выполнялись следующие критерии:- Двигатель запущен и работает в любом режиме, отличном от пускового.
- Расчетная температура, вычисленная по модели наполнения и теплоотдачи, превышает измеренную датчиком на величину, превышающую откалиброванный порог.
- Ситуация сохраняется достаточно долго, чтобы алгоритм диагностики исключил случайную флуктуацию.
2. Можно ли продолжать движение или нужна эвакуация?
Однозначный ответ дать нельзя — все зависит от показаний стрелочного указателя температуры на панели приборов. Сама по себе ошибка Р0116 ВАЗ эвакуации не требует, но если ее причиной является заклинивший в открытом положении термостат, и мотор реально не прогревается до рабочей температуры, то длительная эксплуатация приведет к ускоренному износу цилиндро-поршневой группы, разжижению масла топливом и выходу из строя каталитического нейтрализатора из-за работы на обогащенной смеси.Если же ошибка вызвана дефектом самого датчика, и двигатель исправно выходит на рабочую температуру (стрелка в середине шкалы), движение своим ходом до места ремонта абсолютно безопасно. Ориентир прост: если через 10–15 минут движения печка дует горячим воздухом, а стрелка температуры стабильна — эвакуатор не нужен.
3. Пошаговая методика поиска и устранения неисправности
Поскольку код Р0116 ВАЗ может быть вызван как неисправностью датчика и его проводки, так и реальным нарушением теплового режима двигателя, диагностика должна вестись сразу в двух направлениях: электрическом и термодинамическом. Последовательность операций, предписанная заводскими технологическими картами, предполагает три ключевых этапа.3.1 Проверка исправности цепи выходного сигнала датчика
Датчик температуры охлаждающей жидкости (ДТОЖ) на всех инжекторных двигателях LADA представляет собой термистор с отрицательным температурным коэффициентом, ввернутый в рубашку охлаждения головки блока. Его сигнальный провод подтянут к опорному напряжению через резистор внутри ЭБУ. Падение напряжения на датчике обратно пропорционально температуре: чем горячее мотор, тем ниже напряжение.Начинают диагностику со снятия разъема с датчика и проверки опорного напряжения при включенном зажигании. Мультиметр должен показать около 5 Вольт между сигнальным контактом в колодке и массой двигателя. Отсутствие напряжения говорит об обрыве цепи до контроллера. Далее, не надевая разъем обратно, замеряют сопротивление непосредственно на контактах самого датчика. Показания сверяют с эталонной таблицей.

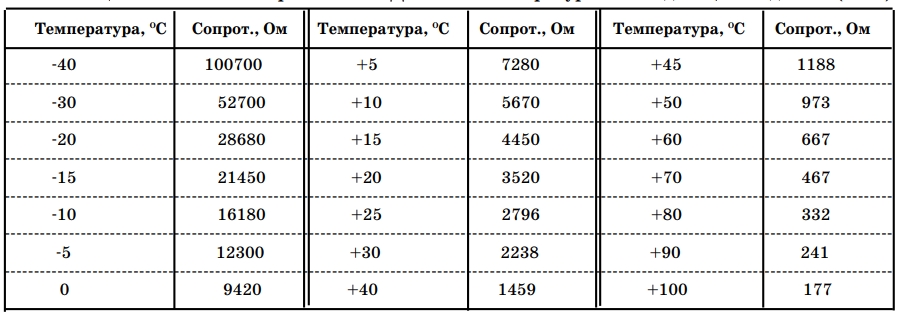

- Таблица зависимости сопротивления ДТОЖ от температуры охлаждающей жидкости (±2%) ВАЗ
- DTC_P0116_VAZ_LADA_2.jpg (184.34 КБ) 421 просмотр
3.2 Проверка исправности цепи заземления датчика
Второй этап, предписанный заводской технологией, — проверка качества «массы» датчика. ДТОЖ имеет два провода: сигнальный и общий (земля датчика). Земля датчика идет непосредственно на контроллер и не должна иметь гальванической связи с кузовом или двигателем внутри моторного отсека — это так называемая «аналоговая земля», выведенная на отдельный пин ЭБУ.Тем не менее, на автомобилях ВАЗ с большим пробегом встречается дефект, когда из-за окислов в разъемах или внутреннего обрыва жилы сопротивление земли возрастает. При работающем двигателе проверяют падение напряжения: один щуп мультиметра в режиме милливольт подключают к корпусу датчика (если он металлический и имеет контакт с массой), второй — к минусовой клемме АКБ. Значение должно быть минимальным. Затем замеряют напряжение непосредственно на контакте «земля» колодки датчика относительно кузова — появление здесь сколько-нибудь значимого потенциала говорит о плохом контакте в жгуте или внутри блока управления.
Особое внимание уделяют осмотру контактов датчика на предмет ослабших обжимок и следов коррозии. Плохое соединение создает паразитное переходное сопротивление, которое суммируется с сопротивлением термистора и смещает показания вверх, имитируя более холодный мотор. Этого смещения часто оказывается достаточно, чтобы расчетная температура превысила измеренную на величину порога и вызвала код Р0116 ВАЗ.
3.3 Определение причины — неисправность датчика или системы охлаждения
Это ключевой этап, отделяющий электриков от механиков. Если датчик и его проводка исправны, то код Р0116 ВАЗ действительно отражает термодинамическую проблему: двигатель не выходит на рабочий температурный режим в отведенное время.Первое, что подлежит проверке, — термостат. Заводская диагностика прямо указывает, что открытый термостат может стать причиной возникновения кода Р0116. Проверка проводится тактильно и с помощью сканера. На холодном пуске руку кладут на верхний (подающий) патрубок радиатора. Он должен оставаться холодным вплоть до момента, когда стрелка температуры на панели приборов приблизится к середине шкалы или показания сканера достигнут 80–85 °C. Если патрубок начинает теплеть плавно, одновременно с прогревом двигателя, — термостат постоянно открыт или разрушено его уплотнительное кольцо, и антифриз циркулирует через радиатор по малому кругу вместо того, чтобы ждать открытия основного клапана. В этом случае двигатель действительно недогревается, особенно зимой, и контроллер фиксирует расхождение.
Второй момент — низкий уровень охлаждающей жидкости. Если антифриза недостаточно, чувствительный наконечник ДТОЖ может оказаться в паровой подушке, а не в жидкости. Передача тепла от головки блока к термистору резко ухудшается, показания занижаются. Проверка уровня в расширительном бачке и радиаторе на холодную обязательна до начала любых электрических тестов.
Третье — применение термостатов с пониженной температурой открытия. Например, установка элемента на 75 °C вместо штатных 85–87 °C на моторах 2112 или 21126 приводит к тому, что в городском цикле средней полосы мотор стабильно работает в диапазоне 78–82 °C. Для алгоритма рациональности это отклонение от ожидаемой модели может оказаться критичным, особенно в прохладную погоду. Практика показывает, что код Р0116 ВАЗ часто появляется после кустарного тюнинга системы охлаждения, направленного на «зимнее» снижение рабочей температуры двигателя.
4. Практические примеры и рекомендации по устранению
Опыт ремонта показывает, что наиболее частой причиной Р0116 ВАЗ на моторах 21116, 11186, 21126 и 21214 является деградация термостата. Внешне корпус цел, но резиновый уплотнительный поясок на тарелке клапана дубеет и перестает плотно перекрывать седло. Антифриз постоянно подтекает в радиатор, и в режиме частичных нагрузок мотор теряет температуру. Лечение одно — замена термостата в сборе.На автомобилях, где ДТОЖ расположен в корпусе термостата (как на многих переднеприводных моделях), при замене термостата нередко повреждают разъем датчика или не до конца защелкивают фиксатор. Это приводит к плавающему контакту и периодическому появлению ошибки. После любого вмешательства в систему охлаждения необходимо проконтролировать фиксацию разъема и визуально убедиться в отсутствии трещин на пластиковом корпусе датчика.
Отдельного упоминания заслуживает ситуация с завоздушиванием системы охлаждения после замены антифриза. На моторах ВАЗ 21126 (Приора) и 11186 (Калина, Гранта) воздушная пробка часто встает именно в районе термостата и ДТОЖ. Датчик, омываемый паром, выдает пониженную температуру. Пробка удаляется либо через штуцер на патрубке подогрева дросселя, либо прожиманием патрубков и повторным доливом жидкости при поднятой передней части автомобиля.
При диагностике не следует пренебрегать старым и надежным методом контрольного кипячения. Демонтированный датчик подвешивают в емкости с водой, подключают к мультиметру и нагревают воду до кипения, фиксируя сопротивление на разных отметках термометра. Если сопротивление меняется скачкообразно или не достигает порога 200–300 Ом при 90–100 °C, датчик однозначно подлежит утилизации.
После устранения причины неисправности код стирается сканером. Проверка выполняется в движении: на полностью прогретом моторе показания температуры на сканере должны стабильно находиться в диапазоне 85–95 °C без резких провалов при открытии термостата и включении вентилятора системы охлаждения. Если в течение двух драйв-циклов лампа не загорается, а код не возвращается в статус «активный» или «ожидающий», ремонт можно считать успешным.

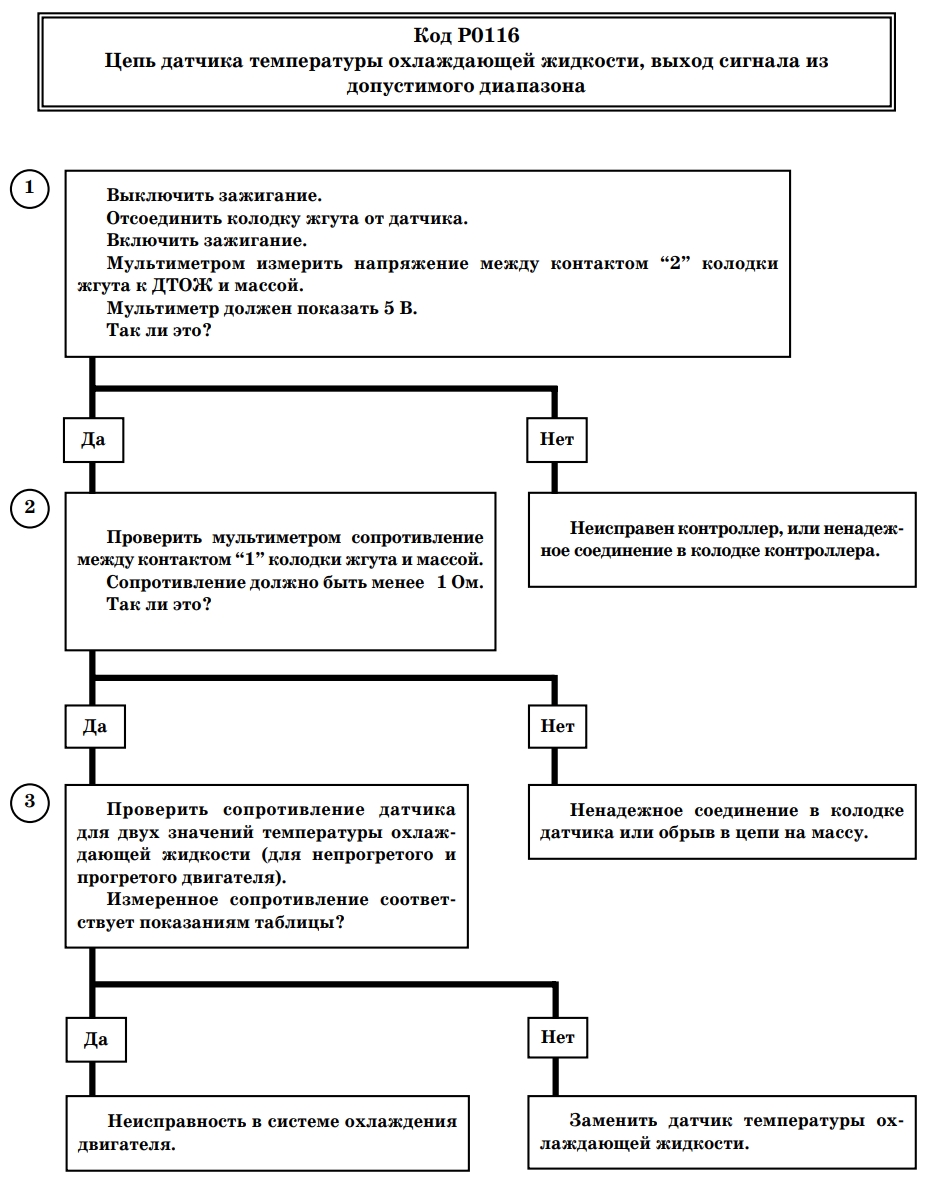

- Ошибка Р0116 ВАЗ Технологическая инструкция
- DTC_P0116_VAZ_LADA_3.jpg (366.33 КБ) 421 просмотр
