3S-FE Схема подключения форсунок

На двигателях 3S-FE попарно-параллельный тип впрыска. Это означает что форсунки управляются не отдельными проводом управления на каждую форсунку, а объединены в две группы по 2 шт. в каждой (форсунка 1-го цилиндра и форсунка 3-го цилиндра - первая группа, форсунка 2-го цилиндра и форсунка 4-го цилиндра - вторая группа) и управление идет группой, сначала одной потом другой, соответственно каждая форсунка срабатывает два раза за один такт двигателя.

Схема подключения бензиновых форсунок:

: 3S-FE Схема подключения бензиновых форсунок; Screenshot_16.png (272.81 КБ) 7495 просмотров

3S-FE проверка форсунок

1. Проверьте звук работы форсунок с помощью стетоскопа при работающем двигателе на холостом ходу. Поочередно касайтесь корпуса топливной форсунки датчиком стетоскопа, работающая форсунка издает цокающий звук.
Примечание: если у вас нет стетоскопа то можно использовать длинную отвертку

: 3S-fe проверка форсунок; Screenshot_17.png (51.46 КБ) 7491 просмотр

2. Если какая либо из форсунок не издает цокающий звук - то проверьте разъем провода подключения форсунки, убедитесь что он плотно надет на коннектор форсунки.
Если с разъёмом провода форсунки все в порядке то проверьте:
2.1 приходит ли + 12 вольт на один из контактов разъёма провода управления форсункой (IG2 на схеме выше)
2.2 проверьте есть ли минусовой сигнал управления форсункой на втором контакте разъёма провода управления. Это можно сделать с помощью осциллографа или контрольной лампы.
Проверка сигнала управления бензиновой форсунки с помощью контрольной лампы. Снимите разъем провода управления с форсунки, подключите контрольную лампу к проводам управления форсунки, в место бензиновой форсунки, при этом не допускайте касания корпуса контрольной лампы или проводов контрольки с массой автомобиля. Попросите помощника завести двигатель, в момент запуска наблюдайте за состоянием контрольной лампы, если в момент запуска или работы двигателя контрольная лампа подключённая в место топливной форсунки будет мигать - это означает что сигнал управления с блока управления двигателем приходи на разъем форсунки.
3. Проверка форсунки двигателя с помощью мультиметра.
3.1 отключите разъем провода управления форсунки.
3.2 переведите мультиметр в режим измерения сопротивления. (Ом)
3.3 подсоедините два щупа мультиметра к коннекторам разъёма самой форсунки и зафиксируйте показания мультиметра.

: 3s fe проверка форсунок мультиметром; Screenshot_18.png (50.62 КБ) 7490 просмотров

проверка форсунок мультиметром
Сопротивление рабочей топливной форсунки двигателя 3S-FE: 13.4 - 14.2 Ом при температуре 20 градусов.
[/p]

Сообщение

3S-FE Проверка дроссельной заслонки

Сообщение

Проверка 4х контактного датчика положения дроссельной заслонки

В четырех контактных датчиках положения дроссельной заслонки по мимо потенциометрического датчика положения дроссельной заслонки в конструкцию включен еще один контакт IDL - изменение состояния сигнала на этом контакте происходит при полном закрытии дроссельной заслонки. Это требуется для передачи в ЭБУ команды что двигатель должен перейти в режим холостого хода или выйти из него, года сигнал пропадет.
Зачем это нужно?
Дроссельная заслонка не закрывается на 100%, всегда требуется оставлять небольшой зазор, так как если его не сделать, то заслонка будет подклинивать при нагреве, и ее открытие будет сопровождается резким толчком, что в совою очередь повлияет на поведение автомобиля. Такая работа дросселя неприемлема. Поэтому каждый дроссельный узел уникален в плане угла оси поворота при его полном закрытии, потому что для исключения заклинивания дросселя, каждую заслонку при сборке, чуть приоткрывают на свой угол, то есть, при установки датчика дроссельной заслонки, его показания при полностью закрытым дросселе всегда будут разные, в небольшом диапазоне. На одном дросселе будет одно напряжение, а на другом чуть больше или меньше. Для компенсации этого, современные блоки управления в момент включения зажигания, сохраняют в своей памяти текущее напряжение с дроссельной заслонки, приводят этот сигнал к нулевому уровню и производят отсчет угла открытия уже от этого сохраненного значение. То есть происходит инициализация нулевого положения дроссельной заслонки. В прошлом ЭБУ не имели таких возможностей и для точного указания факта закрытия дросселя потребовалось добавить еще один сигнальный контакт. В результате ЭБУ не требовалось отдельные ресурсы на перерасчет нулевого положения дроссельной заслонки и сохранения его в памяти, у них был просто отдельный вход который сообщал что дроссель закрыт или открыт.

Есть два способа проверить датчик положения дроссельной заслонки, первый проверить сопротивление на его контактах, а второй замерить напряжение. В обоих этих способах, перед началом проверки нужно знать эталонные параметры, и сравнить полученные данные с эталонными.

: Проверка 4х контактного датчика положения дроссельной заслонки; Screenshot_19.png (361.08 КБ) 7322 просмотра

Первый способ проверки датчика положения дроссельной заслонки:
Проверка сопротивления на сигнальном контакте дроссельной заслонки.

Проверка осуществляется на заглушенном двигателе.
1. Снимите разъем с датчика положения дроссельной заслонки.
2. Отсоедините вакуумный шланг с от вакуумного клапана.
3. Подайте вакуум на вакуумный клапан (так как проверка производится на заглушенном двигателе, на вакуумный клапан не подается вакуум от впускного коллектора ДВС, в результате он "выключен", а проверка датчика положения дроссельной заслонки должна происходить с "включенным" вакуумным клапаном, поэтому на него нужно подать вакуум от внешнего источника, к примеру от ручного вакуумного насоса)
4. Установите автомобильный щуп между упором дроссельной заслонки и стопорным винтом, что бы приоткрыть дроссель на величину вставленного щупа и зафиксировать это положение:

: Проверка 4х контактного датчика положения дроссельной заслонки; Screenshot_28.png (57.51 КБ) 7322 просмотра

5. Произведите замеры сопротивления между указанными контактами датчика при указанных величинах толщины вставленного щупа. Меняйте величину щупа перед каждым замером согласно таблице.

: Проверка 4х контактного датчика положения дроссельной заслонки; Screenshot_29.png (54.45 КБ) 7322 просмотра

Зазор между упором дроссельной заслонки и стопорным винтом	Контакты для замера	Номинальное сопротивление
0 мм	VTA - E2	0.2 - 5.7 КОм
0.5 мм	IDL - E2	2.3кОм - или меньше
0.7 мм	IDL - E2	бесконечно большое
дроссельная заслонка полностью открыта[/b]	VTA - E2	2.0 - 10.2 кОм КОм
при любом положении	VC - E2	2.5 - 5.9 КОм

Регулировка датчика дроссельной заслонки

Если показания между контактами IDL и E2 не соответствуют номинальным то произведите регулировку угла установки датчика.
1. Ослабьте болты крепления датчика.

: 3S-FE Регулировка датчика дроссельной заслонки; Screenshot_26.png (41.5 КБ) 7256 просмотров

2. Подложите щуп толщиной 0.60 мм между упором дроссельной заслонки и стопорным винтом.

: 3S-FE Регулировка датчика дроссельной заслонки; Screenshot_27.png (48.09 КБ) 7256 просмотров

3. Подключите мультиметр к контактам IDL и E2.

: 3S-FE Регулировка датчика дроссельной заслонки; Screenshot_28.png (47.78 КБ) 7256 просмотров

4. Подверните датчик против часовой стрелки до того момента пока показания омметра не изменятся. И в этом положении закрепите датчик винтами.

: 3S-FE Регулировка датчика дроссельной заслонки; Screenshot_29.png (40.19 КБ) 7256 просмотров

5. Проверьте повторно сопротивление между контактами IDL и E2.

: 3S-FE Регулировка датчика дроссельной заслонки; Screenshot_30.png (89.25 КБ) 7256 просмотров

Второй способ проверки четырех контактного датчика положения дроссельной заслонки:
Проверка выходного напряжения на сигнальном контакте датчика дроссельной заслонки.
Проверка осуществляется без снятия датчика, при включенном зажигании.
1. Подключите щупы мультиметра в режиме измерения постоянного напряжения поочередно к паре контактов указанных в таблице.
2. Включите зажигание (это требуется для того что бы ЭБУ подал опорное напряжение на контакт VC датчика.
3. Произведите измерения напряжения на паре контактов и сравните полученное значение в эталонным из таблицы:[/p]

Выводы	Состояние	Напряжение
IDL - E2	при любом открытом положении дроссельной заслонки	9 - 14 V
IDL - E2	при закрытым положении дроссельной заслонки	0 V
IDL - E2	при любом положении дроссельной заслонки	4.5 - 5.5 V
VC - E2	при полностью закрытой дроссельной заслонке	0.3 - 0.8 V
VTA - E2	при полностью открытой дроссельной заслонке	3.2 - 4.9 V

: Проверка 4х контактного датчика положения дроссельной заслонки; Screenshot_23.png (36.03 КБ) 7261 просмотр

Сообщение

Проверка 3х контактного датчика положения дроссельной заслонки

1. Вставьте плоский щуп между регулировочным винтом упора дроссельной заслонки и рычагом.

2. С помощью омметра измерьте сопротивление между соответствующими выводами разъёма датчика при различных положениях дроссельной заслонки (различной толщине щупа).

: 3S FE проверка 3х контактного датчика положения дроссельной заслонки; Screenshot_30.png (7.63 КБ) 7319 просмотров

3. Произведите измерение и сравните с эталонными значениями:

Положение дроссельной заслонки	Контакты разъема датчика	Значение
Полностью закрыта	VTA - E2	0.2 - 0.7 кОм
Полностью открыта	VTA - E2	5.2 - 5.7 кОм
-	VC - E2	5.2 - 5.8 кОм

Внимание! Данные по сопротивлению датчика дроссельной заслонки могут отличатся и зависят от года выпуска двигателя.
Есть общий алгоритм проверки датчика дроссельной заслонки, не зависящий от года выпуска двигателя.

Универсальный алгоритм проверки 3х контактного датчика положения дроссельной заслонки:

К датчику подходят 3 провода:

VC + 5 вольт

E2 - масса датчиков

VTA - сигнальный выход с датчика

1. Снимаем разъем с датчика
2. Подключаем мультиметр в режиме омметра к контактам VC - E2 датчика и замеряем сопротивление. (к примеру это значение 10 кОм)
3. подключаем мультиметр в режиме омметра к контактам VTA - E2 и замеряем сопротивление:
При полностью закрытой дроссельной заслонки сопротивление должно быть близко к 0
При полностью открытой дроссельной заслонки сопротивление должно быть близко к измеренному ранее между контактами VC - E2 (в нашем примере 10 кОм)
4. Плавно открывайте дроссельную заслонку и наблюдайте за показаниями мультиметра, мультиметр должен так же плавно показывать изменение сопротивления от 0 до максимального. При этом не приемлемы резкие скачки показания сопротивления при плавном открытии дросселя. Если вы будите наблюдать подобное то датчик положения дроссельной заслонки не исправен.

: 3S fe схема подключения датчика дроссельной заслонки; Screenshot_31.png (93.61 КБ) 7314 просмотров

схема подключения датчика дроссельной заслонки

Сообщение

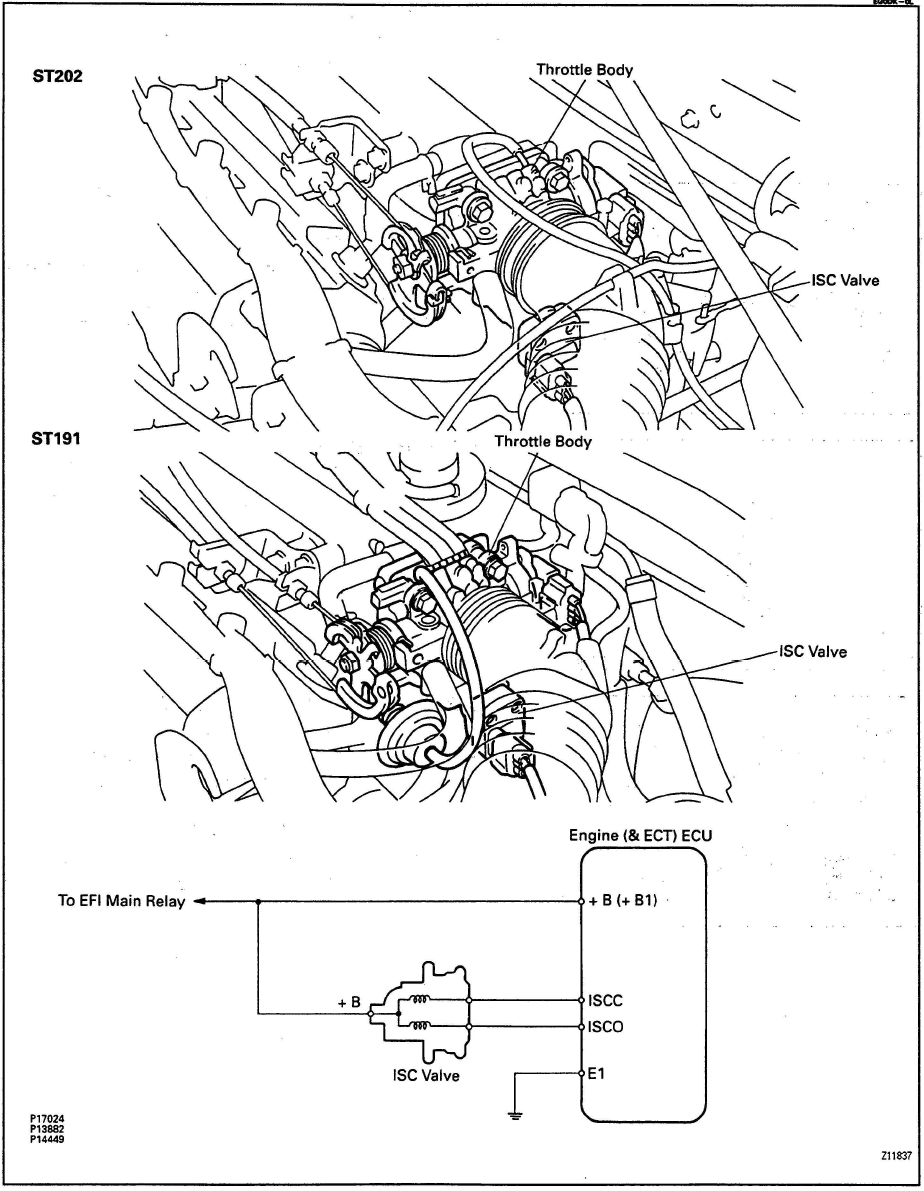

3S-FE Проверка клапана холостого хода

При неисправности клапана холостого хода, двигатель не будет работать самостоятельно на холостом ходу, либо работа двигателя на холостом ходу будет не на номинальных оборотах (номинальные обороты двигателя 3S-FE 650 +-50 оборотов в минуту). С неисправным клапаном холостого хода будут так же отсутствовать прогрев очные (повышенные) обороты холостого хода. Если в вашем случае присутствует хоть одна из перечисленных причин, то произведите процедуру проверки клапана холостого хода, описанную ниже:

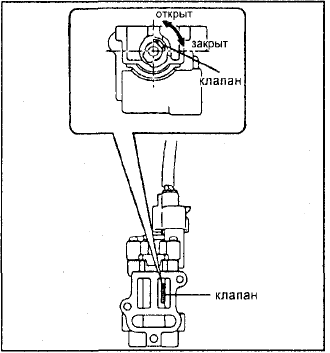

: 3S-FE клапан холостого хода; Screenshot_31.png (341.7 КБ) 7564 просмотра

Общая проверка клапана холостого хода:

Суть этого метода проверки - проверить общее управление блоком ЭБУ клапаном холостого хода. Для этого потребуется отключить разъем датчика температуры двигателя, ЭБУ войдет в решим ошибки и повысит обороты холостого ходы путем открытия клапана холостого хода.
1. Заглушите.
2. Снимите клапан холостого
3. Подключите снятый клапан холостого хода к штатному разъему системы управления двигателем.
4. Отсоедините разъем датчика температуры двигателя.
5. Включите зажигание.
6. Несколько раз отсоедините и вновь подсоедините разъем клапана. При этом клапан должен последовательно переключаться из исходного состояния в полностью открытое и затем вновь в исходное, закрытое положение.

: 3S-FE проверка клапана холостого хода; Screenshot_32.png (13.18 КБ) 7633 просмотра

Если движение клапана не происходит то переходите к следующему тесту

Проверка сопротивления обмоток клапана холостого хода

1. Отсоедините разъем клапана.

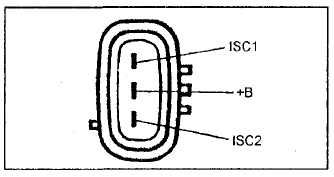

2. Используя Мультиметр в режиме проверки сопротивления измерьте сопротивление между выводом "+В" и выводами "ISC1", "ISC2" разъема клапана.
Номинальное сопротивление обмоток клапана холостого хода: при температуре от +50 до +100 С = 22-20 Ом, при температуре от -10 до +50С = 17-25 Ом.

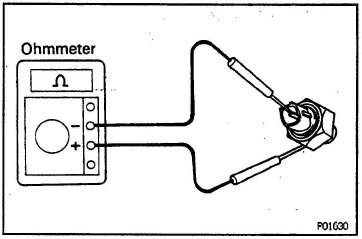

: 3S-FE проверка сопротивления клапана холостого хода; Screenshot_1.png (6.83 КБ) 7630 просмотров

Если значение сопротивления выходит за указанные пределы - замените клапан холостого хода.

Если значения соответствуют номинальным - переходите к следующему тесту

Как проверить клапан холостого хода

1. Снимите клапан холостого хода.

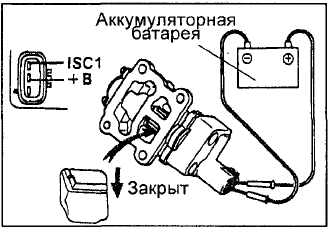

2. Подсоедините провод от положительной (+) клеммы аккумуляторного батареи к выводу "+В", а (-) отрицательный провод к выводу "ISC1" разъема клапана. В момент подачи питания на эти контакты клапана, шток клапана должен закрыться.

: Как проверить клапан холостого хода; Screenshot_2.png (14.43 КБ) 7628 просмотров

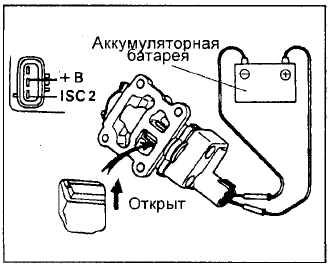

Подключите провод от плюса аккумулятора к выводу "+В" и минус аккумулятора на клемму "ISC2" - в этот момент клапан должен полностью открыться.[/p]

: Как проверить клапан холостого хода; Screenshot_3.png (14.14 КБ) 7628 просмотров

Если этого не происходит то попробуйте промыть подвижную часть клапана холостого хода и повторить тестирование.

3S-FE чистка клапана холостого хода

В процессе длительной работы двигателя, на подвижных элементах клапана холостого хода оседает кокс и пыль. В результате уменьшается зазор между корпусом клапана и его подвижным штоком, и как следствие прекращается корректная работа клапана. Как правило, чистка клапана холостого хода требуется каждые 80.000 километров пробега.
Промывка клапана холостого хода:
1. Снимите клапан холостого хода с корпуса дроссельной заслонки.
2. Промойте его внутреннюю подвижную часть чистящим средством, или чистой соляркой.
3. Продуйте внутреннюю полость клапана сжатым воздухом.
4. Пластиковой отверткой проверьте ход подвижного элемента клапана, он должен быть плавный, без заеданий. Если это не так, повторите процедуру очистки.
5. Установите клапан обратно на корпус дроссельной заслонки.

Сообщение

3S-FE Проверка датчика температуры жидкости

Проверка трёх контактного датчика температуры двигателя

В трех контактном датчике температуры установлено два датчика. Первый датчик температуры (контакты 1 - 2) используется для контроля температуры двигателя прибором в салоне автомобиля, а второй (контакты 2 - Масса датчика) используется для включения вентилятора системы охлаждения или для включения аварийной контрольной лампы температуры двигателя.
Внимание! Трёхкомнатные датчики температуры на данный момент практически не применяются.

Проверка датчика производится путем замера его внутреннего сопротивления при разных температурах.
Для более тщательной проверки потребуется снять датчик, но если требуется экспресс проверка, то можно проверить сопротивление и не снимая датчик температуры.
1. Используя мультиметр в режиме проверки сопротивления,
2. Снимите разъем провода подключения с разъема датчика.
3. Подключите щупы мультиметра к контактам датчика и произведите замер сопротивления

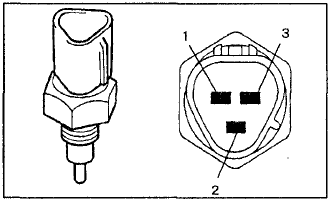

: сопротивление трех контактного датчика температуры двигателя 3S-FE; Screenshot_4.png (9.64 КБ) 7623 просмотра

4. Измерьте внутреннее сопротивление датчика температуры и сравните с графиком зависимости сопротивления от внешней температуры датчика и сравните полученные значения с эталонными

Выводы	Сопротивление
1 - 3	при 20 С 2 - 3 кОм
1 - 3	при 80 С 0.2 - 0.4 кОм
2- масса датчика	при 50 С 160 - 240 Ом
2 - масса датчика	при 120 С 17 - 22 Ом

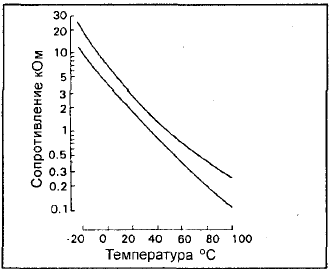

: график зависимости сопротивления датчика темпрературы от его температуры; Screenshot_5.png (8.24 КБ) 7623 просмотра

Проверка двух контактного датчика температуры

Проверка двух контактного датчика температуры двигателя производится путем замера его внутреннего сопротивления при разных температурах.
Для более тщательной проверки потребуется демонтировать датчик температуры, но если требуется экспресс проверка, то можно проверить сопротивление и не снимая датчик температуры, опираясь на его текущую температуру при проверки.

Опишем процедуру проверки демонтированного датчика температуры охлаждающей жидкости:
1. Слейте охлаждающую жидкость из системы охлаждения.
2. Демонтируйте датчик температуры.

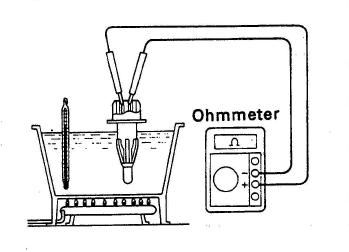

3. Подключите мультиметр в режиме проверки сопротивления к разъёму датчика и поместите чувствительный элемент датчика в горячую воду.

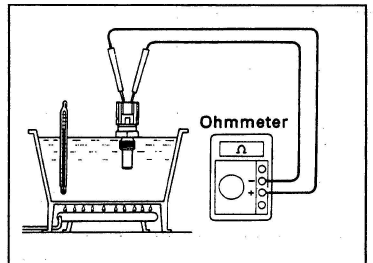

: Проверка двух контактного датчика температуры двигателя 3S-FE; Screenshot_11.png (32.93 КБ) 7618 просмотров

4. Произведите замер сопротивления датчика температуры и измерьте температуры воды.
5. Сравните показания мультиметра и температуры воды с эталонными параметрами указанными на графике.

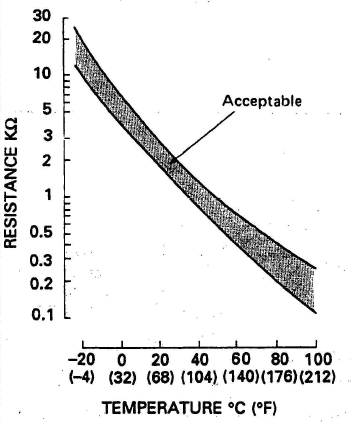

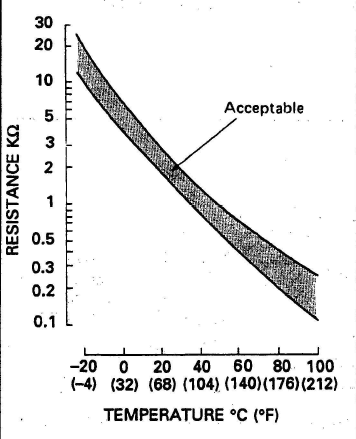

: График зависимости внутреннего сопротивления датчика с температурой его сенсора; Screenshot_12.png (50.64 КБ) 7618 просмотров

Датчик подает сигнал ЭБУ а он уже формирует управление указателем температурой в салоне автомобиля и управляет включением вентиляторов системы охлаждения. Обычно, если снять разъем с датчика температуры на запущенном ДВС (с эмулировать его ошибку) то блок управления автоматически должен включить вентиляторы системы охлаждения на постоянную работу. Таким способом можно проверить работоспособность цепи от датчика до блока управления и схему электровентиляторов.

3S-FE Схема подключения датчика температуры

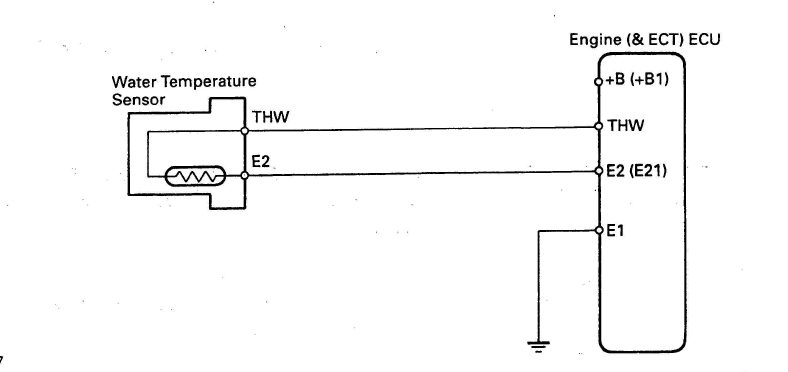

: 3S-FE схема подключения датчика температуры двигателя; Screenshot_15.png (36.57 КБ) 7612 просмотров

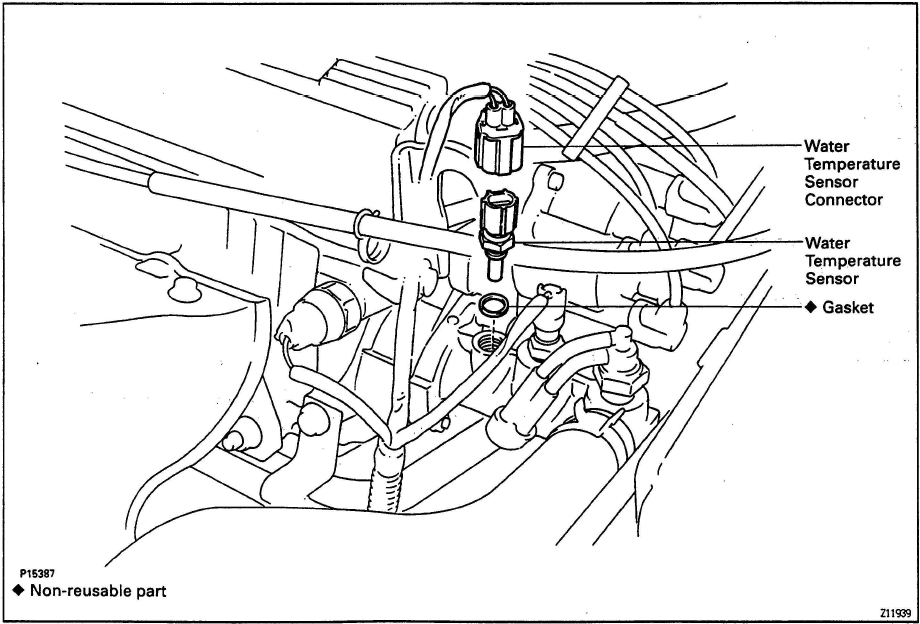

3S-FE Место установки датчика температуры

: 3S-FE где установлен датчик температуры двигателя; Screenshot_13.png (188.96 КБ) 7615 просмотров

Сообщение

3S-FE проверка датчика температуры впускного воздуха

Проверка двух контактного датчика температуры впускного воздуха путем замера его внутреннего сопротивления при разных температурах.
Для более тщательной проверки потребуется демонтировать датчик температуры, но если требуется экспресс проверка, то можно проверить сопротивление и не снимая датчик температуры, опираясь на его текущую температуру при проверки.

Опишем процедуру проверки демонтированного датчика температуры впускного воздуха:
1. Демонтируйте датчик температуры.
2. Подключите мультиметр в режиме проверки сопротивления к разъёму датчика и поместите чувствительный элемент датчика в горячую воду.

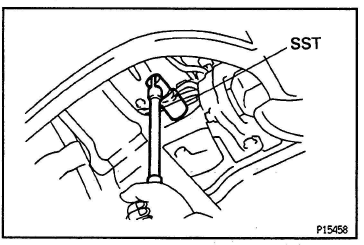

: 3S-FE Тестирование датчика температуры впускного воздуха; Screenshot_48.png (27.88 КБ) 7537 просмотров

3. Произведите замер сопротивления датчика температуры и измерьте температуры воды.
4. Сравните показания мультиметра и температуры воды с эталонными параметрами указанными на графике.

: Эталонные показания сопротивления датчика температуры впускного воздуха; Screenshot_20.png (48.71 КБ) 7605 просмотров

Опираясь на показания датчика температуры впускного воздуха, блок управления корректирует подачу топлива.

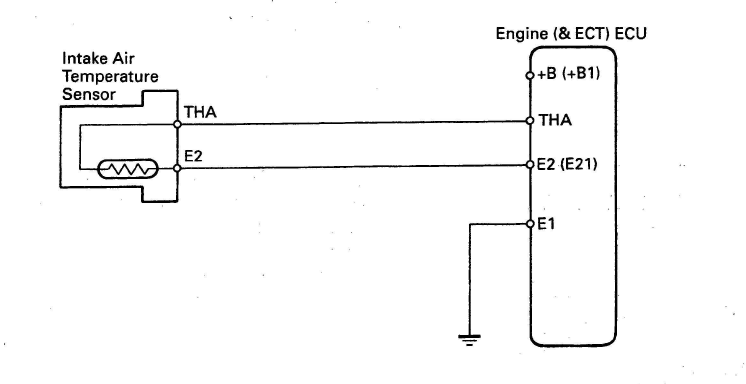

3S-FE Схема подключения датчика температуры впускного воздуха

: Схема подключения датчика температуры впускного воздуха; Screenshot_21.png (36 КБ) 7605 просмотров

Место установки датчика температуры впускного воздуха 3S-FE

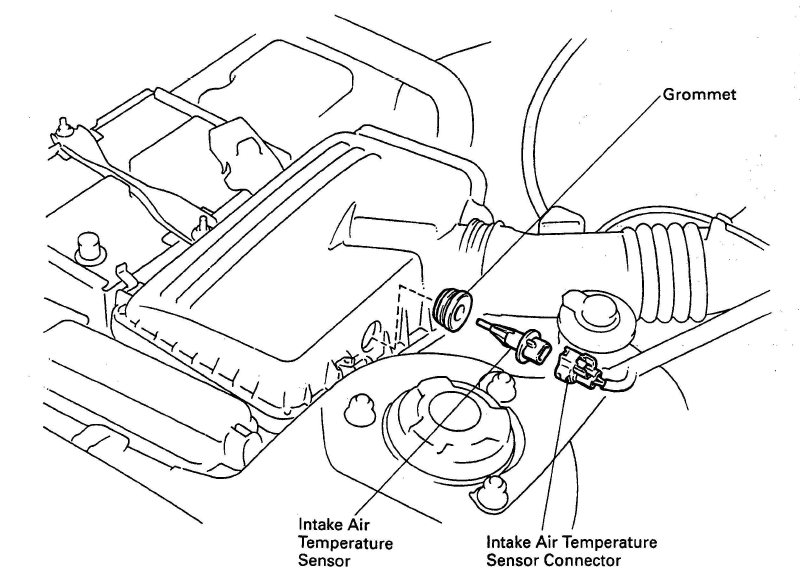

: Место установки датчика температуры впускного воздуха; Screenshot_22.png (145.51 КБ) 7605 просмотров

Сообщение

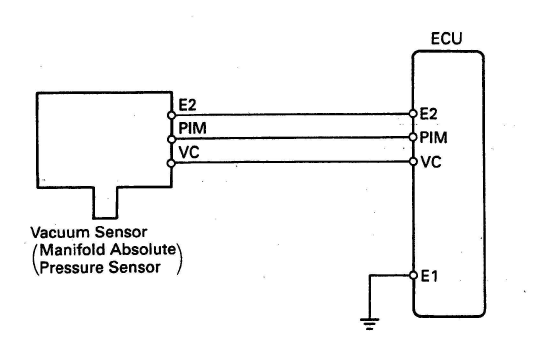

3S-FE Проверка датчика абсолютного давления

Датчик абсолютного давления играет очень важную роль в системе управления двигателем. По его данным блок управления определяет нагрузку на ДВС и корректирует подачу топлива и угол зажигания.

Проверка датчика абсолютного давления может производится несколькими способами, опишем способ проверки на работающем Моторе:
1. Заглушите.
2. Подключите щупы мультиметра в режиме измерения напряжения к контакту E2 (минус мультиметра) - VC (плюс мультиметра).
3. Включите зажигание.
4. Показание мультиметра должны быть в пределах 4.5 - 5.5 V. (если это не так, то у вас отсутствует либо масса на выводе E2 или +5 вольт питания датчиков на выводе VC. Найдите проблему и продолжите измерении)
5. Подключите щупы мультиметра в режиме измерения напряжения к контакту E2 (минус мультиметра) - PIM (плюс мультиметра).
6. Включите зажигание.
7. Показание мультиметра должны быть в пределах 3.3 - 4.9 V.
8. Не отсоединяя мультиметр запустите мотор.
9. В режиме холостого хода напряжения на этих контактах должно падать до 1-2 V а при резких перегазовках - резко возрастать до 3 - 4 V. Удобнее наблюдать изменение напряжения используя стрелочный мультиметр. Если при запуске или перегазовках нет изменения напряжения на выходе датчика, то проверти вакуумный шланг подтолчённый к датчику абсолютного давления. Он должен быть соединён с полостью впускного коллектора и не иметь утечек или трещин.

: 3S-FE Проверка датчика абсолютного давления; Screenshot_25.png (29.63 КБ) 7579 просмотров
