Код неисправности P0834: Полное техническое руководство по низкому напряжению в цепи выключателя педали сцепления B

Ошибка DTC P0834 (также известная как P0834 Clutch Pedal Position Switch B Circuit Low или P0834 Clutch Position Switch B Circuit Low) указывает на то, что блок управления двигателем (PCM/ECM) фиксирует аномально низкое напряжение в электрической цепи выключателя педали сцепления «B» .

В отличие от кода P0833 (общая неисправность цепи), код P0834 конкретно указывает на то, что сигнальный провод постоянно находится в состоянии «низкого логического уровня», что обычно означает короткое замыкание на массу (short to ground) или залипший в замкнутом положении выключатель .

Материал представляет собой техническое пособие для специалистов по ремонту электрооборудования, механиков и диагностов. Мы подробно разберем причины возникновения ошибки, ответим на главный вопрос о безопасности движения и приведем детальный алгоритм диагностики и устранения неисправности с конкретными параметрами проверок.

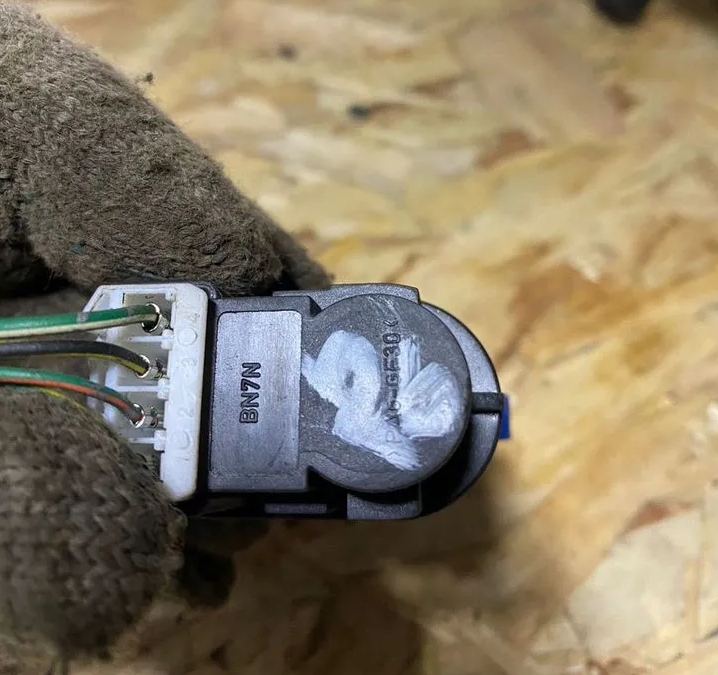

DTC P0834 ошибка error 錯誤


1. Причина возникновения ошибки P0834

С технической точки зрения, DTC P0834 фиксируется, когда PCM обнаруживает, что напряжение на сигнальном проводе выключателя педали сцепления «B» постоянно ниже допустимого порога (например, менее 0.5В при ожидаемых 5В или 12В) .

В автомобилях с механической коробкой передач часто устанавливается два выключателя педали сцепления:

• - Нижний выключатель (Clutch Start Switch / Interlock Switch): Отвечает за разрешение запуска двигателя. Замыкается при полном нажатии педали сцепления. Этот выключатель непосредственно связан с кодом P0834 .

• - Верхний выключатель (Clutch Pedal Position Switch / Cruise Control Release Switch): Отслеживает положение педали сцепления для системы круиз-контроля и управления оборотами двигателя. Этот выключатель генерирует коды P0830-P0833 .

Иначе, цепь выключателя сцепления «B» (Clutch Switch Interlock) устроена следующим образом: на одной стороне выключателя всегда присутствует напряжение B+ (12В), а при нажатии педали сцепления контакты замыкаются, и напряжение подается на стартер или соленоид стартера . Эта базовая схема предотвращает запуск двигателя при включенной передаче.

Условия возникновения кода P0834 (согласно технической документации)

Согласно мануалу Porsche и других производителей, код DTC P0834 устанавливается при следующих условиях :

• - Зажигание включено (Ignition on);

• - Педаль сцепления полностью нажата (Clutch pedal fully depressed);

• - Отсутствуют другие ошибки в системе (none of the following faults stored: P0830);

• - PCM обнаруживает, что сигнал с выключателя сцепления не соответствует ожидаемому (например, цепь замкнута при отпущенной педали или разомкнута при нажатой).

Если при этих условиях цепь выключателя постоянно замкнута (short to ground) или постоянно разомкнута с низким напряжением, фиксируется ошибка P0834 .

Основные причины возникновения кода P0834

• - Короткое замыкание сигнального провода на массу (short to earth):
  • - Перетирание изоляции провода о металлические кромки кузова (особенно под педальным узлом) ;
  • - Попадание влаги или электролита в разъем, создающее токопроводящий мостик на массу ;
  • - Повреждение жгута проводки в месте перегиба .

• - Неисправность самого выключателя педали сцепления (самая частая причина):
  • - Залипание контактов микровыключателя в замкнутом положении (выключатель всегда замкнут) ;
  • - Механическое повреждение корпуса или штока выключателя;
  • - Внутреннее окисление контактов из-за возраста .

• - Нарушение регулировки выключателя:
  • - Выключатель расположен слишком близко к педали и постоянно находится в нажатом состоянии;
  • - После замены сцепления или педального узла регулировка была нарушена .

• - Проблемы с питанием и массой:
  • - Перегоревший предохранитель в цепи выключателя сцепления ;
  • - Плохой контакт массы на кузове или на блоке PCM .

• - Проблемы с блоком управления (PCM):
  • - Внутренняя неисправность блока (входной каскад);
  • - Ошибка прошивки (на ранних версиях ПО некоторых автомобителей) .

Особенности кода P0834 на автомобилях VW Group (Golf, Passat, Skoda)

Согласно отзывам на форумах владельцев VW Golf и Passat, ошибка P0834 часто возникает вместе с P0833 и сопровождается множественными проблемами с системами безопасности :

• - Не работает круиз-контроль (Cruise control);

• - Не отображается положение селектора передач (Gear selector display non-functional);

• - Проблемы с запуском двигателя (Starting problems);

• - Характерный щелчок из области педали сцепления — признак разрушающегося внутреннего механизма выключателя .

Пример из жизни (VW Passat Hybrid 2012): Владелец обнаружил, что автомобиль перестал показывать включенную передачу, круиз-контроль не работает, а двигатель запускается с перебоями. Сканер показал коды P0833 и P0834. Диагностика выявила, что выключатель сцепления (clutch switch assembly) отправляет неверные сигналы из-за ослабленного соединения проводов в разъеме. После повторного подключения и фиксации разъема, а также замены поврежденного коннектора (общая стоимость — 95€), все проблемы были устранены .

2. Можно ли продолжать движение на автомобиле или нужна эвакуация?

Ответ на этот вопрос зависит от того, как именно проявляет себя неисправность и влияет ли она на безопасность запуска двигателя.

Серьезность этого кода обычно умеренная (moderate), но она может быть высокой (high), если автомобиль заводится без выжатого сцепления, что создает прямую угрозу безопасности .

Симптомы / Поведение автомобиля	Рекомендация
Ошибка в памяти, двигатель запускается только при нажатой педали, нет других симптомов	Движение разрешено. Можно доехать до сервиса своим ходом (не более 100-200 км)
При переключении передач обороты двигателя «подскакивают» или есть рывки	Движение разрешено, но дискомфортно и экономически невыгодно (повышенный расход топлива). Планируйте ремонт в ближайшие дни
Двигатель запускается без нажатия педали сцепления (на нейтрали или на передаче)	Эвакуация необходима! Это крайне опасно — автомобиль может резко дернуться вперед, если включена передача
Двигатель вообще не запускается (система безопасности блокирует стартер)	Эвакуация необходима или ремонт на месте
Ошибка сопровождается отключением круиз-контроля и неработающим индикатором передачи (на VW)	Движение разрешено, но системы безопасности и комфорта могут быть недоступны

Пример из жизни (VW Golf 2014 Hybrid): Владелец столкнулся с неработающим индикатором передачи, круиз-контролем и периодическими проблемами с запуском. Сканер показал P0833 и P0834. При этом автомобиль заводился при нажатой педали сцепления, но иногда требовал несколько попыток. Водитель продолжил движение своим ходом до сервиса (около 50 км), так как критической угрозы безопасности не было. В сервисе выяснилось, что проблема была в ослабленном разъеме выключателя сцепления .

Как бы, скорее всего, если ошибка появилась и двигатель запускается нормально (только при нажатой педали), можно смело ехать в сервис своим ходом. Иначе, при появлении возможности запуска двигателя без нажатия педали сцепления — немедленная эвакуация .

Игнорировать ошибку не стоит. На VW Golf и Passat ошибка P0834 со временем приводит к:

• - Полному отказу круиз-контроля и других систем безопасности;

• - Невозможности запуска в самый неподходящий момент;

• - Риску ДТП из-за случайного запуска на передаче;

• - Прогрессирующему разрушению выключателя (характерный щелчок становится громче) .

3. Как исправить ошибку P0834: Подробные рекомендации по ремонту

Ниже приведен пошаговый алгоритм диагностики для специалистов. Иначе, если действовать «наугад», можно заменить исправный выключатель, а проблема окажется в перегоревшем предохранителе или плохом контакте разъема.

Шаг 0. Предварительная проверка сканером (Data Stream)

Подключите диагностический сканер. Зайдите в блок PCM/ECM в раздел Data Stream / Data List. Найдите параметры, отвечающие за выключатели педали сцепления:

• - CPP_TOP (Clutch Pedal Position Top — верхний выключатель, для круиз-контроля);

• - CPP_BOT (Clutch Pedal Position Bottom — нижний выключатель, для запуска).

Согласно мануалу, при нажатой педали сцепления (clutch pedal fully depressed) и включенном зажигании (ignition on) параметр CPP_BOT должен показывать «Closed» (замкнут) .

Нажимайте и отпускайте педаль сцепления. Показания должны меняться:

• - При отпущенной педали: CPP_TOP = замкнут (Closed/1), CPP_BOT = разомкнут (Open/0);

• - При нажатой педали: CPP_TOP = разомкнут (Open/0), CPP_BOT = замкнут (Closed/1).

Если параметр CPP_BOT не меняется и всегда показывает «Closed» — проблема в нижнем выключателе или в коротком замыкании на массу (именно это вызывает код P0834).

Шаг 1. Поиск бюллетеней технического обслуживания (TSB)

Первым шагом в процессе диагностики любого сбоя является поиск бюллетеней технического обслуживания (TSB) для конкретного автомобиля с учетом года выпуска, модели и двигателя . В некоторых случаях это может сэкономить много времени, указав верное направление для поиска (например, известные проблемы с выключателем сцепления на VW Passat Hybrid 2012) .

Шаг 2. Визуальный осмотр выключателя, проводки и предохранителей

Выключатель педали сцепления «B» (нижний) расположен в салоне автомобиля, на кронштейне педали сцепления, в нижней части (у пола) .

Осмотрите:

• - Предохранитель цепи выключателя сцепления — проверьте, не перегорел ли он ;

• - Целостность проводов — нет ли перетирания, обрывов, оплавления изоляции, оголенных участков ;

• - Состояние разъема — нет ли коррозии, окислов, влаги, ослабших фиксаторов ;

• - Механическое состояние выключателя — не сломан ли корпус, не заедает ли шток, нет ли визуальных повреждений;

• - Регулировку положения выключателя — при отпущенной педали шток выключателя должен быть полностью выдвинут (выключатель разомкнут), при нажатой — утоплен (выключатель замкнут) .

Шаг 3. Проверка выключателя мультиметром (компонентный тест)

Отключите разъем выключателя. Установите мультиметр в режим измерения сопротивления (Ом) или прозвонки с звуковым сигналом.

Согласно общей диагностической процедуре :

• - При отпущенной педали сцепления (шток выключателя выдвинут): измерьте сопротивление между контактами 1 и 2 выключателя. Оно должно быть бесконечным (OL) (цепь разомкнута, звукового сигнала нет).

• - При нажатой педали сцепления (шток выключателя утоплен): сопротивление должно быть менее 1-2 Ом (цепь замкнута, должен быть звуковой сигнал).

Если выключатель не соответствует этим параметрам (всегда замкнут или всегда разомкнут) — замените его .

Согласно мануалу Porsche, возможная причина ошибки P0834 — Clutch switch interlock faulty (stuck Closed) — выключатель залип в замкнутом положении .

Стоимость нового выключателя для VW — около 45€ (примерно 4 000-5 000 рублей) . Для Lada и Chevrolet — 300-800 рублей.

Шаг 4. Проверка цепи питания выключателя (напряжение B+)

Согласно общей диагностической процедуре :

• - На одной стороне выключателя всегда должно присутствовать напряжение 12 вольт (B+) (даже при выключенном зажигании — для некоторых автомобилей).

• - Отключите разъем выключателя. Включите зажигание (для систем, где питание подается через зажигание).

• - Измерьте напряжение между контактом питания выключателя (постоянный B+) и массой кузова. Должно быть B+ (напряжение бортовой сети, 12-14 В) .

Если питание отсутствует:

• - Проверьте предохранитель цепи выключателя сцепления — возможно, он перегорел ;

• - Проверьте цепь от предохранителя до разъема выключателя на обрыв;

• - Если предохранитель перегорает снова — ищите короткое замыкание на массу в цепи .

Шаг 5. Проверка сигнальной цепи на короткое замыкание на массу (short to ground)

Если выключатель исправен, питание есть, но ошибка остается, вероятно короткое замыкание сигнального провода на массу .

Согласно процедуре из мануала Porsche :

• - Отключите разъем выключателя.

• - Отключите разъем PCM (предварительно сбросьте статическое электричество, отключив клемму АКБ).

• - Измерьте сопротивление мультиметром между сигнальным контактом разъема жгута (со стороны проводки, который идет к PCM) и массой кузова. Сопротивление должно быть бесконечным (OL). Если есть замыкание (0 Ом или несколько Ом) — ищите повреждение изоляции провода, который замкнут на массу .

Наиболее вероятные места повреждения:

• - Жгут под педальным узлом (провода перетираются о кронштейн педали или металлические кромки);

• - Место входа жгута в салон из моторного отсека;

• - Разъемы под капотом (окисление контактов из-за влаги) .

Шаг 6. Проверка целостности сигнальной цепи до PCM

Согласно общей диагностической процедуре :

• - Отключите разъем выключателя. Отключите разъем PCM.

• - Измерьте сопротивление между сигнальным контактом разъема выключателя (со стороны жгута) и соответствующим контактом на разъеме PCM. Сопротивление должно быть менее 5 Ом. Если больше — обрыв в сигнальном проводе .

• - Проверьте, нет ли короткого замыкания сигнального провода на соседние провода в жгуте.

Шаг 7. Проверка с помощью перемычки (jumper wire)

Согласно процедуре проверки целостности цепи :

• - Отключите разъем выключателя.

• - Возьмите провод-перемычку с предохранителем (fused jumper wire) на 10-15 А.

• - Подключите перемычку к контактам 1 и 2 разъема жгута (со стороны проводки) — замкните цепь.

• - Подключите сканер и наблюдайте за параметром CPP_BOT в режиме Data Stream.

• - Подключайте и отключайте перемычку — состояние параметра должно меняться с «Open» на «Closed» и обратно.

Если параметр меняется — проводка и PCM исправны, проблема в выключателе . Если не меняется — проблема в проводке или PCM.

Шаг 8. Проверка PCM (модуля управления трансмиссией)

Согласно мануалам, если все вышеперечисленные проверки пройдены, выключатель исправен, проводка в порядке, питание есть, а ошибка сохраняется — неисправен сам блок управления двигателем (PCM) .

Перед заменой PCM:

• - Убедитесь, что проблема не вызвана ошибками в прошивке — проверьте наличие обновлений ПО у официального дилера;

• - Установите заведомо исправный PCM (known-good PCM) и проверьте, уходит ли ошибка;

• - Если ошибка ушла с исправным блоком — замените оригинальный PCM .

Стоимость нового PCM для иномарок — от 30 000 до 80 000 рублей.

Шаг 9. Проверка механической регулировки и замена втулок (для старых автомобилей)

На автомобилях с большим пробегом (особенно Lada, Chevrolet, старые Ford) частая причина ошибки P0834 — износ или смещение втулки педали сцепления .

• - Осмотрите пластиковую втулку, в которой вращается ось педали сцепления;

• - Если втулка изношена или смещена — педаль не возвращается в исходное положение полностью или имеет люфт;

• - Решение: Замена втулки (стоимость — 200-500 рублей) и, при необходимости, замена выключателя.

Стоимость работ по устранению DTC P0834 в РФ

Вид работ	Стоимость (руб.)
Компьютерная диагностика с проверкой Data Stream и PIDs	1 000 – 2 500
Замена выключателя педали сцепления «B» (работа без учета детали) на Lada/Chevrolet	500 – 1 500
Замена выключателя на иномарке (VW, Ford, Nissan, Porsche)	1 500 – 4 000
Поиск и устранение короткого замыкания на массу в жгуте (1 час работы)	1 500 – 3 500
Замена втулки педали сцепления (механическая часть)	1 000 – 2 500 (с учетом детали)
Ремонт/замена разъема выключателя (соединение проводки)	500 – 2 000
Замена PCM с программированием (крайний случай)	5 000 – 12 000 (работа) + стоимость блока

Реальные отзывы и примеры из практики

• - VW Passat Hybrid 2012, 1.4 TSI. Владелец на форуме myCarly: «Не работает отображение передачи, круиз-контроль, проблемы с запуском. Ошибки P0833 и P0834. Диагностика показала ослабленный разъем в сборке выключателя сцепления. Ремонт: переподключение разъема, замена поврежденного коннектора, фиксация жгута. Стоимость — 95€ (около 9 000 рублей). Проблема решена полностью» .

• - VW Golf 2014 Hybrid. Владелец manuelschneider10: «Щелчки из области педали сцепления стали громче, ошибки P0833 и P0834. Проблема проявляется периодически — иногда машина заводится нормально, иногда нет. После консультации с мастером решил заменить выключатель сцепления в сборе (45€ за деталь + работа). После замены и сброса ошибок все заработало» .

• - Nissan NV200 2016, 1.5 дизель, МКПП. Сервисный случай: «Жалоба — горит Check Engine, двигатель не запускается при нажатой педали. Сканер показал P0834. Проверили live data — параметр CPP_BOT не меняется при нажатии. Замена выключателя — проблема решена» .

• - Chevrolet Cobalt / Lada Granta. Отзыв мастера: «На этих автомобилях частая причина P0834 — износ втулки педали сцепления или окисление контактов в разъеме под капотом. Не спешите менять выключатель — сначала проверьте массу и контакты. В 70% случаев чистка разъема решает проблему» .

Распространенные ошибки при диагностике P0834

Согласно отзывам специалистов и технической литературы , наиболее частые ошибки при работе с кодом P0834:

• - Замена стартера или соленоида стартера без проверки выключателя сцепления — если проблема в датчике положения сцепления, поврежденной проводке или неисправном разъеме, замена стартера ничего не даст ;

• - Игнорирование проверки предохранителей — перегоревший предохранитель может быть единственной причиной, но его часто упускают из виду ;

• - Неправильная регулировка выключателя после замены — выключатель должен срабатывать строго в определенном положении педали;

• - Использование некачественных аналогов выключателя — дешевые китайские датчики быстро выходят из строя;

• - Замена PCM без проверки проводки и выключателя — крайне дорогая ошибка, так как PCM выходит из строя крайне редко;

• - Игнорирование проверки разъемов и контактов — коррозия или ослабление контактов могут имитировать неисправность выключателя ;

• - Неправильная интерпретация данных сканера — если не проверить параметры CPP_TOP и CPP_BOT одновременно, можно пропустить проблему в другом выключателе .

Заключение для технических специалистов

DTC P0834 — это код неисправности цепи нижнего выключателя педали сцепления (Clutch Switch Interlock / Clutch Start Switch), который указывает на постоянно низкое напряжение в сигнальной цепи (короткое замыкание на массу или залипший в замкнутом положении выключатель). Серьезность этого кода может быть высокой, если автомобиль заводится без выжатого сцепления — в этом случае требуется немедленная эвакуация .

Как бы, скорее всего, на автомобилях VW Group (Golf, Passat) причина кроется в неисправном выключателе сцепления или ослабленном разъеме . Иначе, на бюджетных автомобилях (Lada, Chevrolet) проблема часто в окисленных контактах, перегоревшем предохранителе или изношенной втулке педали .

Начинайте диагностику с простого: проверьте предохранитель, осмотрите разъем и проводку под педальным узлом, проверьте параметры CPP_BOT и CPP_TOP сканером при нажатии/отпускании педали. Используйте провод-перемычку с предохранителем для проверки цепи. И только потом — замена выключателя или ремонт проводки.

Помните: по данным из открытых источников, замена стартера или PCM при наличии кода P0834 — распространенная ошибка, которая приводит к лишним расходам . В 90% случаев проблема решается заменой выключателя (300-800 рублей для отечественных авто или 4 000-5 000 рублей для иномарок), чисткой контактов или заменой перегоревшего предохранителя .
