P0835 Ошибка: Высокое напряжение концевика 2 педали сцепления - полное описание

[morskoj]

Код неисправности P0835: Полное техническое руководство по высокому напряжению в цепи выключателя педали сцепления B

Ошибка DTC P0835 (также известная как P0835 Clutch Pedal Position Switch B Circuit High или P0835 Clutch Position Switch B Circuit High) указывает на то, что блок управления двигателем (PCM/ECM) фиксирует аномально высокое напряжение в электрической цепи выключателя педали сцепления «B» .

В отличие от кода P0834 (низкое напряжение), код P0835 конкретно указывает на то, что сигнальный провод постоянно находится в состоянии «высокого логического уровня», что обычно означает короткое замыкание на источник питания (short to positive) или обрыв цепи массы выключателя .

Материал представляет собой техническое пособие для специалистов по ремонту электрооборудования, механиков и диагностов. Мы подробно разберем причины возникновения ошибки, ответим на главный вопрос о безопасности движения и приведем детальный алгоритм диагностики и устранения неисправности с конкретными параметрами проверок.

DTC P0835 ошибка error 錯誤


1. Причина возникновения ошибки P0835

С технической точки зрения, DTC P0835 фиксируется, когда PCM обнаруживает, что напряжение на сигнальном проводе выключателя педали сцепления «B» постоянно выше допустимого порога (например, более 4.8В при ожидаемых 0-0.5В или выше 12В в системе с питанием 12В) .

В автомобилях с механической коробкой передач часто устанавливается два выключателя педали сцепления:

• - Нижний выключатель (Clutch Start Switch / Interlock Switch): Отвечает за разрешение запуска двигателя. Замыкается при полном нажатии педали сцепления. Этот выключатель непосредственно связан с кодом P0835 .

• - Верхний выключатель (Clutch Pedal Position Switch / Cruise Control Release Switch): Отслеживает положение педали сцепления для системы круиз-контроля и управления оборотами двигателя. Этот выключатель генерирует коды P0830-P0833 .

Иначе, цепь выключателя сцепления «B» (Clutch Switch Interlock) устроена следующим образом: на одной стороне выключателя всегда присутствует напряжение B+ (12В), а при нажатии педали сцепления контакты замыкаются, и напряжение подается на стартер или соленоид стартера . Эта базовая схема предотвращает запуск двигателя при включенной передаче.

Условия возникновения кода P0835 (согласно технической документации)

Согласно мануалу Jaguar и других производителей, код DTC P0835 устанавливается, когда в цепи выключателя педали сцепления «B» фиксируется ситуация с повышенным напряжением . Обратитесь к руководству по ремонту для вашего конкретного автомобиля, чтобы определить, какой именно контур является «B» .

Основные причины возникновения кода P0835

• - Короткое замыкание сигнального провода на питание (short to positive):
  • - Перетирание изоляции провода, при котором сигнальный провод касается плюсового провода (12В) ;
  • - Повреждение жгута проводки в месте перегиба под педальным узлом;
  • - Попадание влаги или электролита в разъем, создающее токопроводящий мостик на питание .

• - Неисправность самого выключателя педали сцепления (самая частая причина):
  • - Залипание контактов микровыключателя в разомкнутом положении (не замыкает цепь на массу при нажатии) ;
  • - Механическое повреждение корпуса или штока выключателя;
  • - Внутреннее окисление контактов из-за возраста .

• - Проблемы с массой выключателя (обрыв цепи ground):
  • - Обрыв цепи массы выключателя (PCM не может «увидеть» замыкание на массу);
  • - Плохой контакт массы на кузове .

• - Проблемы с питанием:
  • - Перегоревший предохранитель или плавкая вставка в цепи выключателя сцепления ;
  • - Короткое замыкание в цепи питания .

• - Проблемы с блоком управления (PCM):
  • - Внутренняя неисправность блока (входной каскад) ;
  • - Ошибка прошивки (на ранних версиях ПО некоторых автомобилей) .

• - Нарушение регулировки или установки выключателя:
  • - Выключатель расположен слишком далеко от педали и не срабатывает при ее нажатии;
  • - После замены сцепления или педального узла регулировка была нарушена .

Пример из жизни (Honda Civic 9G): Владелец на форуме Honda-клуба столкнулся с ошибкой P0835 на Civic 9-го поколения. Диагностика показала, что на педали сцепления установлены три датчика, и один из них выдавал неверный сигнал. После проверки всех трех датчиков мультиметром выяснилось, что один из выключателей не замыкает цепь при нажатии педали. Замена неисправного выключателя решила проблему .

2. Можно ли продолжать движение на автомобиле или нужна эвакуация?

Ответ на этот вопрос зависит от того, как именно проявляет себя неисправность и влияет ли она на безопасность запуска двигателя.

Серьезность этого кода обычно умеренная (moderate), но она может быть высокой (high), если автомобиль заводится без выжатого сцепления, что создает прямую угрозу безопасности .

Симптомы / Поведение автомобиля	Рекомендация
Ошибка в памяти, двигатель запускается только при нажатой педали, нет других симптомов	Движение разрешено. Можно доехать до сервиса своим ходом (не более 100-200 км)
Двигатель запускается без нажатия педали сцепления (на нейтрали или на передаче)	Эвакуация необходима! Это крайне опасно — автомобиль может резко дернуться вперед, если включена передача
Двигатель вообще не запускается (система безопасности блокирует стартер)	Эвакуация необходима или ремонт на месте
Слышен характерный щелчок из области педали сцепления при попытке запуска	Движение разрешено, но требуется диагностика — возможно, разрушается внутренний механизм выключателя
Ошибка сопровождается неработающим круиз-контролем (если установлен)	Движение разрешено, но системы безопасности и комфорта могут быть недоступны

Пример из жизни (Ford Focus): Владелец обратился в сервис с жалобой на то, что двигатель запускается без выжима сцепления. При этом на панели горел «Check Engine». Сканер показал ошибку P0835. Было принято решение вызвать эвакуатор, так как дальнейшее движение с таким дефектом могло привести к ДТП при случайном запуске на включенной передаче.

Как бы, скорее всего, если ошибка появилась и двигатель запускается нормально (только при нажатой педали), можно смело ехать в сервис своим ходом. Иначе, при появлении возможности запуска двигателя без нажатия педали сцепления — немедленная эвакуация .

Игнорировать ошибку не стоит. Согласно технической литературе, код P0835 со временем приводит к:

• - Полному отказу системы запуска двигателя;

• - Невозможности запуска в самый неподходящий момент;

• - Риску ДТП из-за случайного запуска на передаче;

• - Прогрессирующему разрушению выключателя .

3. Как исправить ошибку P0835: Подробные рекомендации по ремонту

Ниже приведен пошаговый алгоритм диагностики для специалистов. Иначе, если действовать «наугад», можно заменить исправный выключатель, а проблема окажется в перегоревшем предохранителе или плохом контакте массы .

Шаг 0. Поиск бюллетеней технического обслуживания (TSB)

Первым шагом в процессе диагностики любого сбоя является поиск бюллетеней технического обслуживания (TSB) для конкретного автомобиля с учетом года выпуска, модели и двигателя . В некоторых случаях это может сэкономить много времени, указав верное направление для поиска.

Шаг 1. Предварительная проверка сканером (Data Stream)

Подключите диагностический сканер (для Ford рекомендуется IDS, для Acura — HDS). Зайдите в блок PCM/ECM в раздел Data Stream / Data List. Найдите параметры, отвечающие за выключатели педали сцепления.

Согласно мануалу Acura :

• - Нажмите кнопку запуска двигателя, чтобы выбрать режим ON (зажигание включено, двигатель не запущен).

• - Очистите DTC с помощью HDS (или другого сканера).

• - Проверьте параметр CLUTCH PEDAL POSITION SWITCH B в DATA LIST с помощью сканера.

Интерпретация результатов:

• - Если параметр показывает «OPEN» (разомкнут) — переходите к дальнейшей диагностике.

• - Если параметр показывает «CLOSED» (замкнут) — проблема носит прерывистый характер. Проверьте плохие соединения или ослабленные контакты в разъеме выключателя и ECM, а также установку выключателя .

Согласно мануалу Jaguar :

• - Подключите вольтметр между контактом PCM EN16, pin 31 (B) и массой.

• - Включите зажигание.

• - Нажимайте и отпускайте педаль сцепления, наблюдая за показаниями напряжения. Напряжение должно переключаться между 0 В и напряжением бортовой сети (12-14 В) по мере нажатия/отпускания педали .

Шаг 2. Визуальный осмотр выключателя, проводки и предохранителей

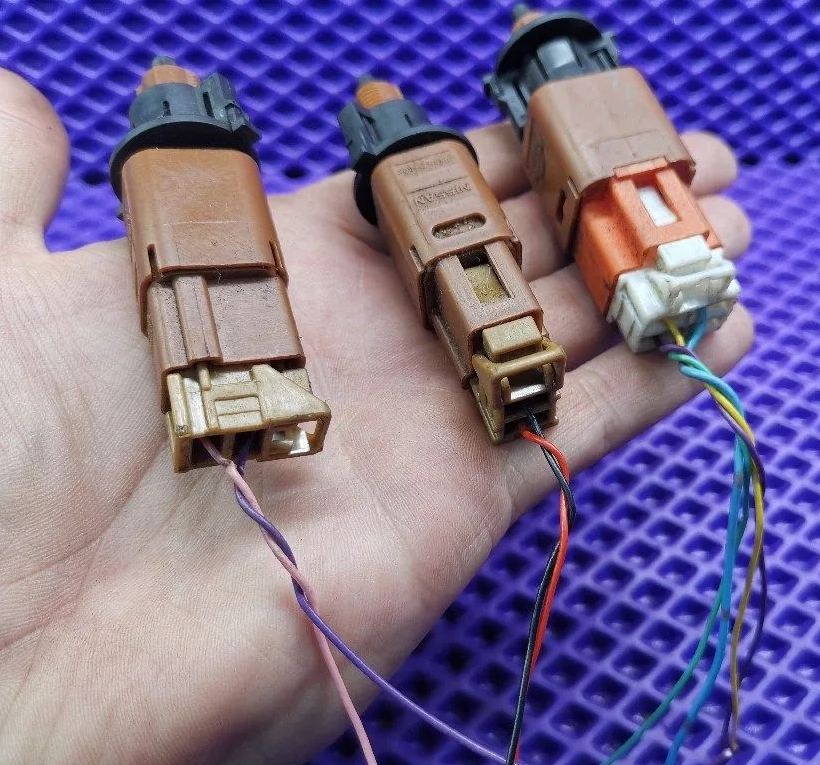

Выключатель педали сцепления «B» (нижний) расположен в салоне автомобиля, на кронштейне педали сцепления, в нижней части (у пола) .

Осмотрите:

• - Предохранитель цепи выключателя сцепления — проверьте, не перегорел ли он ;

• - Целостность проводов — нет ли перетирания, обрывов, оплавления изоляции, оголенных участков ;

• - Состояние разъема — нет ли коррозии, окислов, влаги, ослабших фиксаторов, поврежденных контактов ;

• - Механическое состояние выключателя — не сломан ли корпус, не заедает ли шток, нет ли визуальных повреждений;

• - Регулировку положения выключателя — при отпущенной педали шток выключателя должен быть полностью выдвинут, при нажатой — утоплен .

Шаг 3. Проверка выключателя мультиметром (компонентный тест)

Отключите разъем выключателя. Установите мультиметр в режим измерения сопротивления (Ом) или прозвонки с звуковым сигналом.

Согласно мануалу Jaguar :

• - Подключите омметр между контактами 1 и 2 выключателя педали сцепления (clutch pedal safety switch).

• - Нажимайте и отпускайте педаль сцепления, наблюдая за показаниями сопротивления.

Ожидаемые результаты:

• - При отпущенной педали сцепления (педаль не нажата): сопротивление должно быть бесконечным (OL) (цепь разомкнута, звукового сигнала нет).

• - При нажатой педали сцепления (педаль нажата): сопротивление должно быть менее 1-2 Ом (цепь замкнута, должен быть звуковой сигнал) .

Согласно мануалу Acura :

• - Проверьте, не поврежден ли выключатель и не ослаблен ли он (damaged or loose). Если да — отремонтируйте или замените выключатель .

Если выключатель не соответствует этим параметрам (всегда разомкнут или всегда замкнут) — замените его .

Стоимость нового выключателя для отечественных автомобилей — 300-800 рублей, для иномарок — от 1000 до 5000 рублей.

Шаг 4. Проверка цепи питания выключателя (напряжение B+)

Согласно мануалу Jaguar :

• - Отключите разъем выключателя педали сцепления (PA5).

• - Включите зажигание (ignition switch to ON position).

• - Измерьте напряжение между контактом PA5, pin 1 (RW) и массой.

Ожидаемый результат: напряжение должно быть более 10 Вольт (battery voltage) .

Если питание отсутствует:

• - Отремонтируйте цепь между разъемом выключателя PA5, pin 1 (RW) и выключателем зажигания. Очистите DTC. Проверьте систему .

Согласно мануалу Jaguar (H2) , также необходимо проверить цепь питания на короткое замыкание на аккумулятор:

• - Отключите разъем выключателя (PA5).

• - Выключите зажигание (ignition switch to OFF position).

• - Измерьте напряжение между PA5, pin 1 (RW) и массой.

Ожидаемый результат: напряжение должно быть менее 1 Вольта. Если напряжение более 1 В — есть короткое замыкание, отремонтируйте его .

Шаг 5. Проверка сигнальной цепи на короткое замыкание на питание (short to positive)

Если выключатель исправен, питание есть, но ошибка остается, вероятно короткое замыкание сигнального провода на питание.

Согласно общей диагностической процедуре :

• - Отключите разъем выключателя.

• - Отключите разъем PCM (предварительно сбросьте статическое электричество, отключив клемму АКБ).

• - Включите зажигание (если требуется для проверки).

• - Измерьте напряжение между сигнальным контактом разъема жгута (со стороны проводки, который идет к PCM) и массой кузова.

Ожидаемый результат: напряжение должно быть менее 1 В . Если напряжение более 1 В — есть короткое замыкание сигнального провода на цепь питания. Ищите место повреждения изоляции.

Наиболее вероятные места повреждения:

• - Жгут под педальным узлом (провода перетираются о кронштейн педали или металлические кромки);

• - Место входа жгута в салон из моторного отсека;

• - Разъемы под капотом (окисление контактов из-за влаги) .

Шаг 6. Проверка цепи массы выключателя (ground)

Согласно мануалу Acura :

• - Отключите разъем выключателя.

• - Подключите перемычку (jumper wire) между контактом 2 разъема выключателя (со стороны жгута) и массой кузова .

• - Проверьте параметр CLUTCH PEDAL POSITION SWITCH B в DATA LIST с помощью сканера.

Ожидаемый результат: параметр должен показывать «OPEN» (разомкнут). Если параметр не показывает «OPEN» — отремонтируйте обрыв в проводе между выключателем и массой (G301) .

Согласно мануалу Jaguar , проверка цепи массы интегрирована в проверку перемычкой.

Шаг 7. Проверка целостности сигнальной цепи до PCM с помощью перемычки

Согласно мануалу Acura :

• - Отключите разъем выключателя.

• - Подключите перемычку (jumper wire) между контактами 2 и 3 разъема жгута (со стороны проводки) .

• - Проверьте параметр CLUTCH PEDAL POSITION SWITCH B в DATA LIST с помощью сканера.

Ожидаемый результат: параметр должен показывать «OPEN» (разомкнут) .

Если параметр показывает «OPEN» — переходите к проверке цепи массы (Шаг 6). Если параметр не показывает «OPEN» — замените выключатель .

Согласно мануалу Jaguar :

• - Отключите разъем выключателя (PA5).

• - Отключите разъем PCM (EN16).

• - Измерьте сопротивление между PA5, pin 2 (W) и PCM EN16, pin 31 (B).

Ожидаемый результат: сопротивление должно быть менее 5 Ом . Если сопротивление более 5 Ом — отремонтируйте цепь между выключателем и PCM .

Шаг 8. Проверка PCM (модуля управления трансмиссией)

Согласно мануалу Acura :

• - Подключите все разъемы обратно.

• - Нажмите кнопку запуска двигателя, чтобы выбрать режим ON (зажигание включено).

• - Сбросьте ECM с помощью сканера (HDS).

• - Выполните процедуру обучения холостому ходу ECM (ECM idle learn procedure) .

• - Проверьте параметр CLUTCH PEDAL POSITION SWITCH B в DATA LIST.

Если параметр показывает «OPEN» — проверьте плохие соединения или ослабленные контакты . Если параметр не показывает «OPEN» — обновите ECM, если на нем не установлено последнее программное обеспечение (software), или подставьте заведомо исправный ECM (known-good ECM) .

Согласно мануалу Jaguar :

• - Если при проверке напряжения (Шаг 1) напряжение переключается между 0 В и напряжением батареи, а все проверки цепей пройдены — замените PCM .

Перед заменой PCM обязательно свяжитесь с технической поддержкой дилера . Стоимость нового PCM для иномарок — от 30 000 до 80 000 рублей.

Шаг 9. Проверка механической регулировки и замена втулок (для старых автомобилей)

На автомобилях с большим пробегом (особенно Lada, Chevrolet, старые Ford) частая причина ошибки P0835 — износ или смещение втулки педали сцепления.

• - Осмотрите пластиковую втулку, в которой вращается ось педали сцепления;

• - Если втулка изношена или смещена — педаль не возвращается в исходное положение полностью или имеет люфт;

• - Решение: Замена втулки (стоимость — 200-500 рублей) и, при необходимости, замена выключателя .

Стоимость работ по устранению DTC P0835 в РФ

Вид работ	Стоимость (руб.)
Компьютерная диагностика с проверкой Data Stream и PIDs	1 000 – 2 500
Замена выключателя педали сцепления «B» (работа без учета детали) на отечественных авто	500 – 1 500
Замена выключателя на иномарке (Ford, Jaguar, Acura, Honda, Nissan)	1 500 – 4 000
Поиск и устранение короткого замыкания на питание в жгуте (1 час работы)	1 500 – 3 500
Ремонт/замена разъема выключателя (соединение проводки)	500 – 2 000
Замена PCM с программированием (крайний случай)	5 000 – 12 000 (работа) + стоимость блока

Реальные отзывы и примеры из практики

• - Honda Civic 9G (2012-2015). Владелец на форуме Honda-клуба: «Diagnostika mi vyhodila chybu P0835 Clutch pedal position (CPP) switch B - High Input. Na spojce jsou čidla tři, všechny jsem vyndal proměřil a spínání funguje» . В ходе диагностики выяснилось, что один из трех датчиков на педали сцепления выдавал неверный сигнал. После замены неисправного датчика ошибка ушла.

• - Ford Fiesta / Focus с МКПП. Сервисный случай: «Жалоба — двигатель не запускается, слышен щелчок из области педали сцепления. Сканер показал P0835. При проверке выключателя мультиметром обнаружено, что выключатель не замыкает цепь при нажатии педали. Замена выключателя (около 2 500 рублей с работой) решила проблему».

• - Jaguar X-Type 2005. По мануалу, при проверке цепи питания выключателя сцепления обнаружено отсутствие напряжения более 10В на контакте PA5, pin 1. Причина — перегоревший предохранитель в цепи зажигания. Замена предохранителя решила проблему .

• - Acura TL 2012. По техническому бюллетеню, при проверке параметра CLUTCH PEDAL POSITION SWITCH B в DATA LIST параметр показывал «OPEN» при нажатой педали. После проверки перемычкой между контактами 2 и 3 было установлено, что выключатель неисправен. Замена выключателя решила проблему .

• - Lada Granta / Kalina. Отзыв мастера: «На этих автомобилях частая причина P0835 — окисление контактов в разъеме под капотом или обрыв массы. Не спешите менять выключатель — сначала проверьте массу и контакты. В 60% случаев чистка разъема решает проблему».

Распространенные ошибки при диагностике P0835

Согласно отзывам специалистов и технической литературы , наиболее частые ошибки при работе с кодом P0835:

• - Замена стартера или соленоида стартера при выходе из строя датчика положения сцепления, повреждении проводки или неисправном разъеме — это бессмысленно и дорого ;

• - Игнорирование проверки предохранителей — перегоревший предохранитель может быть единственной причиной, но его часто упускают из виду ;

• - Неправильная регулировка выключателя после замены — выключатель должен срабатывать строго в определенном положении педали;

• - Использование некачественных аналогов выключателя — дешевые китайские датчики быстро выходят из строя;

• - Замена PCM без проверки проводки и выключателя — крайне дорогая ошибка, так как PCM выходит из строя крайне редко ;

• - Игнорирование проверки разъемов и контактов — коррозия или ослабление контактов могут имитировать неисправность выключателя ;

• - Неправильная интерпретация данных сканера — если не проверить параметры в DATA LIST при нажатой и отпущенной педали, можно пропустить проблему.

Заключение для технических специалистов

DTC P0835 — это код неисправности цепи нижнего выключателя педали сцепления (Clutch Switch Interlock / Clutch Start Switch), который указывает на постоянно высокое напряжение в сигнальной цепи (короткое замыкание на питание, обрыв массы выключателя или залипший в разомкнутом положении выключатель). Серьезность этого кода может быть высокой, если автомобиль заводится без выжатого сцепления — в этом случае требуется немедленная эвакуация .

Как бы, скорее всего, на автомобилях Ford и Jaguar причина кроется в неисправном выключателе сцепления или перегоревшем предохранителе . Иначе, на бюджетных автомобилях (Lada, Chevrolet) проблема часто в окисленных контактах, плохой массе или изношенной втулке педали.

Начинайте диагностику с простого: проверьте предохранитель, осмотрите разъем и проводку под педальным узлом, проверьте параметры выключателя сканером в DATA LIST при нажатии/отпускании педали . Используйте провод-перемычку для проверки цепи . И только потом — замена выключателя или ремонт проводки.

Помните: по данным из открытых источников, замена стартера или PCM при наличии кода P0835 — распространенная ошибка, которая приводит к лишним расходам . В 90% случаев проблема решается заменой выключателя (300-800 рублей для отечественных авто или 1 000-5 000 рублей для иномарок), чисткой контактов или заменой перегоревшего предохранителя .
