Ошибка P0120: Неисправность цепи датчика “А” положения дроссельной заслонки (ДПДЗ)
Код неисправности P0120 — один из самых распространенных диагнозов системы управления двигателем. Его формулировка звучит как «Неисправность цепи датчика “А” положения дроссельной заслонки / Throttle Pedal Position Sensor/Switch “A” Circuit Malfunction». ЭБУ двигателя фиксирует эту ошибку, когда сигнал от основного датчика положения дроссельной заслонки (ДПДЗ) выходит за пределы ожидаемого диапазона или отсутствует вовсе. С этой проблемой сталкиваются владельцы самых разных марок автомобилей, включая Nissan, Renault, Mitsubishi, Toyota, Opel и Mercedes.

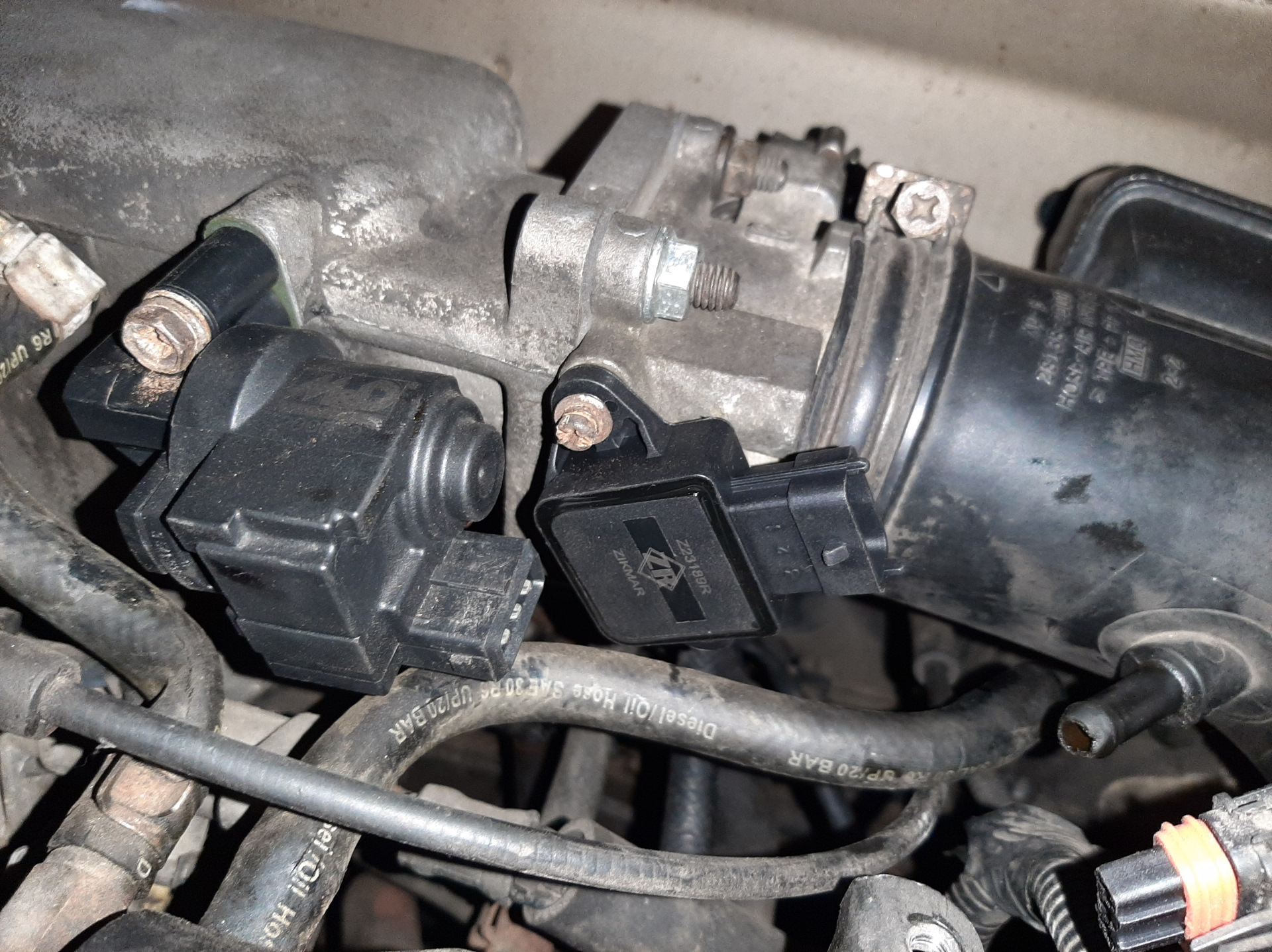

- Ошибка P0120
- wT0GyRheK8yiyUKo1v7pVA1qPKA-1920.jpg (842.98 КБ) 1089 просмотров
Что означает ошибка P0120?
Современный двигатель оснащен одним или двумя датчиками положения дроссельной заслонки (ДПДЗ), которые отслеживают угол ее открытия. Эти датчики (часто называемые ДПДЗ1 и ДПДЗ2) являются потенциометрами. ЭБУ подает на них опорное напряжение (+5V), а в ответ получает сигнальное напряжение, которое изменяется в зависимости от положения педали газа и самой заслонки.Ошибка P0120 означает, что ЭБУ обнаружил обрыв, короткое замыкание, или сигнал с датчика «А» (основного) не соответствует показаниям других датчиков (например, датчика педали акселератора). Это делает невозможным точное определение нагрузки на двигатель, что критично для расчета подачи топлива и управления оборотами.
Причины возникновения ошибки P0120
- Неисправный датчик положения дроссельной заслонки (ДПДЗ). Самая частая причина. Изнашивается резистивный слой внутри датчика, что приводит к «провалам» в сигнале или его полному отсутствию.
- Обрыв или короткое замыкание в проводке. Поврежденные, перетертые или перегоревшие провода, идущие к датчику (масса, опорное +5V, сигнальный провод).
- Плохой контакт в разъеме датчика. Окисление контактов, их разболтанность, попадание влаги или грязи.
- Неисправность самого дроссельного узла. Заклинивание заслонки, чрезмерный износ механических частей.
- Низкое напряжение в бортовой сети. Проблемы с генератором или аккумулятором могут вызывать скачки напряжения, которые ЭБУ интерпретирует как неисправность.
- Проблемы с педалью акселератора. На автомобилях с электронной педалью газа (E-Gas) несоответствие сигналов между педалью и дросселем может вызвать эту ошибку.
- Крайне редко — сбой или неисправность блока управления двигателем (ЭБУ).
Симптомы неисправности
- Горит лампа Check Engine.
- Переход в аварийный режим работы двигателя («limp mode»). Обороты ограничиваются (1500-2500 об/мин), пропадает тяга, автомобиль плохо разгоняется.
- Неустойчивые холостые обороты (двигатель «троит», глохнет).
- Провалы и рывки при нажатии на педаль газа.
- Повышенный расход топлива.
- Иногда — самопроизвольное изменение оборотов без участия водителя.
Диагностика и устранение ошибки P0120
Для диагностики потребуется мультиметр и, желательно, диагностический сканер (OBD).
Порядок действий:
Визуальный осмотр.
- Первым делом найдите дроссельный узел и датчик положения дроссельной заслонки. Тщательно осмотрите разъем и провода, идущие к нему, на предмет повреждений, окисления, следов влаги.
- Считывание данных в реальном времени. С помощью сканера посмотрите текущие показания ДПДЗ в процентах открытия или в вольтах. Медленно нажимайте педаль газа. Показания должны меняться плавно, без резких скачков и провалов. Резкие изменения говорят о неисправности датчика.
Проверка напряжения.
- Включите зажигание, но не запускайте двигатель. Отсоедините разъем датчика. Измерьте напряжение на колодке жгута проводов:
- Между массой и *опорным проводом (+5V)* должно быть стабильное напряжение ~5V.
- Между массой и сигнальным проводом при закрытой заслонке обычно должно быть около 0.3-0.7V, при полностью открытой — около 4V.
Если опорного напряжения нет, проблема в цепи к ЭБУ.
- Проверка сопротивления датчика. Отключите датчик. Измерьте сопротивление между выводами (между массой и сигнальным выводом). Медленно поворачивайте сектор дроссельной заслонки. Сопротивление должно меняться плавно. Любые скачки или бесконечное сопротивление указывают на неисправность ДПДЗ.
Чистка дроссельной заслонки.
- Иногда причиной некорректных показаний является сильное загрязнение дроссельного узла, мешающее нормальному движению заслонки.

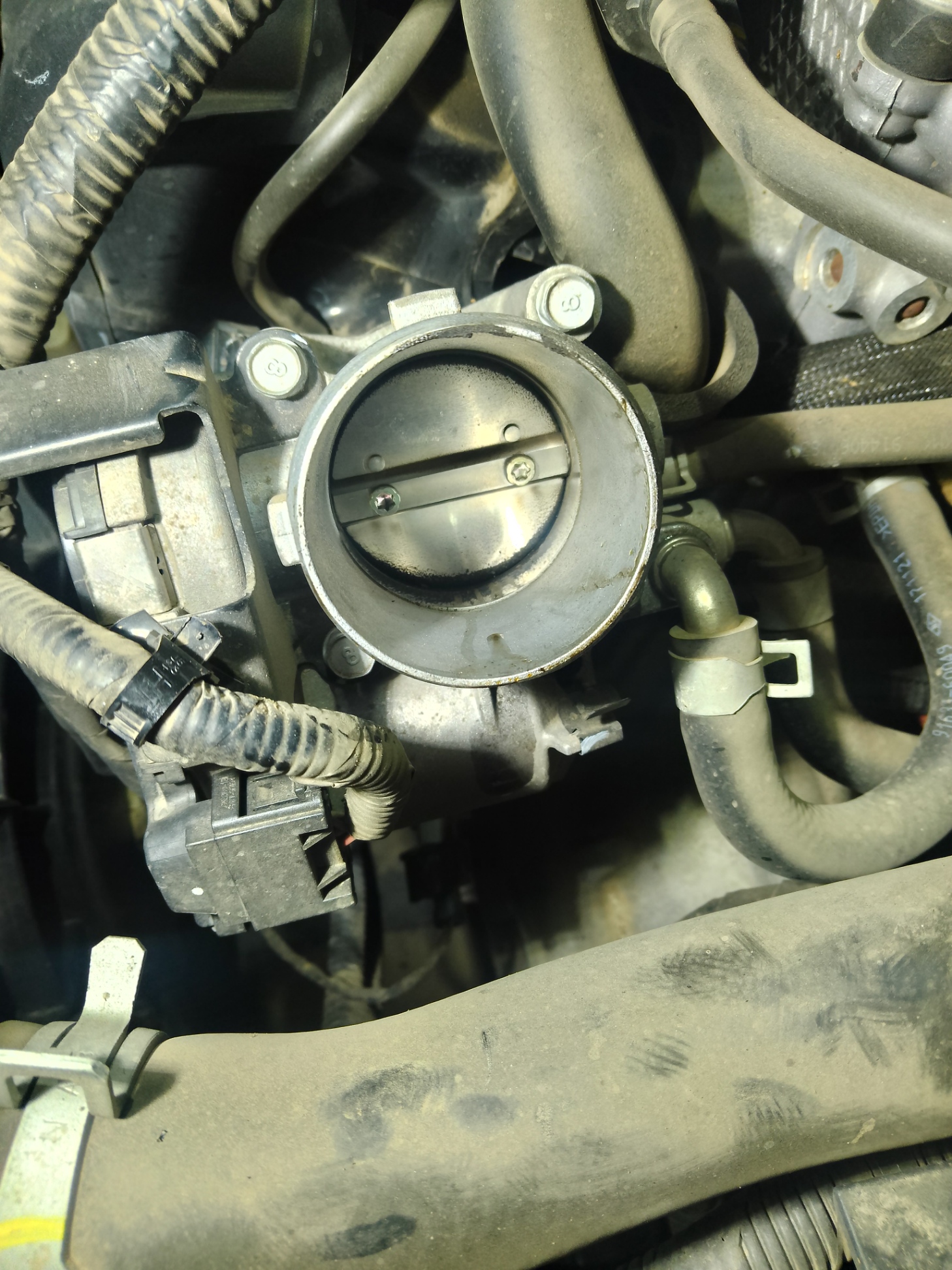

- Чистка дроссельной заслонки.
- IMG_20250818_090407.jpg (945.68 КБ) 1089 просмотров
Особенности для конкретных моделей
- P0120 Nissan (X-Trail T30, R9M), Renault (Logan): Чаще всего виноват сам датчик.
- P0120 Mitsubishi (Lancer 9, Pajero): Требуется тщательная проверка контактов и проводки. На Lancer 9 1.6 распространена замена всего дроссельного узла в сборе.
- P0120 Toyota (с двигателем 1NZ): Помимо датчика, стоит проверить состояние дроссельной заслонки.
- P0120 Opel (Vectra B): Классическая проблема, часто решается заменой ДПДЗ и последующей адаптацией.
- P0120 Mercedes: Может быть связан с неисправностью модуля педали акселератора.
-
morskoj
- Site Admin
- Сообщения: 14172
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Ошибка DTC P0120 Nissan: датчик положения дроссельной заслонки (TPS)
Код неисправности DTC p0120 nissan указывает на неисправность в цепи датчика положения дроссельной заслонки (Throttle Position Sensor — TPS). При появлении ошибка p0120 nissan блок управления двигателем ECCS регистрирует сигнал, выходящий за допустимые пределы, либо отсутствие изменения напряжения при открытии дроссельной заслонки. Этот датчик является потенциометрическим устройством, и его некорректная работа приводит к плавающим оборотам холостого хода, рывкам при разгоне и проблемам с переключением передач на АКПП. Знание контрольных точек и процедур позволяет быстро устранить p0120 ниссан без замены заведомо исправных компонентов.- DTC P0120 Nissan Ошибка
- DTC_P0120_Nissan.jpg (478.94 КБ) 481 просмотр
Расшифровка кода P0120 для Nissan
P0120 ошибка ниссан означает, что сигнал с датчика положения дроссельной заслонки не соответствует расчетному диапазону. На Nissan TPS устанавливается непосредственно на оси дроссельной заслонки и имеет три контакта: питание (+5 В), масса и сигнальный выход. Напряжение на сигнальном контакте должно изменяться плавно от значения «закрыто» до значения «полностью открыто» без провалов и скачков.Проверка входного сигнала датчика TPS по DTC P0120
Первичная диагностика выполняется на работающем двигателе и на заглушенном, но с включенным зажиганием.Измерение напряжения на контакте 57 блока ECCS
Проверка проводится между контактом №57 блока ECCS и массой кузова или двигателя. Используйте цифровой мультиметр с точностью не менее 0,01 В.| Условие измерения | Ожидаемое напряжение |
|---|---|
| Двигатель на холостых оборотах (x.x.) | Прибл. 0,5 В |
| Двигатель, 2000 об/мин | Прибл. 0,55 В |
| Зажигание ON, двигатель заглушен, дроссель закрыт | Прибл. 0,7 В |
| Зажигание ON, двигатель заглушен, дроссель полностью открыт | Прибл. 4,0 В |
Если показания не соответствуют норме
В случае выхода напряжения за указанные пределы или его отсутствия необходимо проверить:- — Цепь питания (обычно +5 В на одном из контактов TPS).
- — Цепь заземления датчика (обрыв массы дает плавающее напряжение).
- — Цепь входного сигнала от датчика до контакта 57 ECCS.
- — Повреждение или неплотность контактов в разъеме блока ECCS — частая причина ошибка p0120 nissan на автомобилях с пробегом.
Проверка сопротивления датчика положения дроссельной заслонки
Если входная цепь исправна, необходимо измерить сопротивление самого потенциометра датчика. Проверка проводится на отсоединенном разъеме TPS при нормальной комнатной температуре (около 20–25°C).Измерение между контактами 1 и 2 TPS
Распиновка может незначительно отличаться в зависимости от модели Nissan, но стандартная проверка выполняется между выводом питания и сигнальным выводом. Сопротивление должно меняться плавно при вращении дроссельной заслонки.| Положение дроссельной заслонки | Сопротивление между контактами 1 и 2 |
|---|---|
| Полностью закрыта | Прибл. 0,8 кОм (800 Ом) |
| Полностью открыта | Прибл. 4,6 кОм (4600 Ом) |
Регулировка датчика положения дроссельной заслонки после замены
Установка нового датчика без правильной регулировки приведет к повторному появлению DTC p0120 nissan. Регулировка TPS на Nissan включает механическую настройку и проверку сигнала.Подготовка к регулировке
- 1. Установите датчик на ось дроссельной заслонки, слегка затянув крепежные винты (болты).
- 2. Подсоедините разъем датчика.
- 3. Прогрейте двигатель до рабочей температуры (охлаждающая жидкость не ниже 80°C).
Регулировка на работающем двигателе (метод с щупом)
Для точной настройки используется щуп определенной толщины.- — Вставьте щуп толщиной 0,1 мм между регулировочным винтом (упора холостого хода) и барабаном дроссельной заслонки.
- — При правильно установленном щупе сопротивление между контактами 1 и 2 TPS должно составлять 0 Ом (контакт холостого хода замкнут).
- — Если сопротивление не равно нулю, ослабьте крепежные винты и поверните корпус датчика до момента замыкания контакта холостого хода.
- — После настройки затяните крепежный винт с требуемым моментом (обычно 2–3 Н·м, чтобы не повредить пластиковый корпус).
Альтернативный метод (без щупа, для заглушенного двигателя)
На некоторых модификациях Nissan требуется отключить вакуумный открыватель дроссельной заслонки. Для этого:- — При заглушенном двигателе отсоедините вакуумный шланг от открывателя дроссельной заслонки.
- — Подсоедините ручной вакуумный насос и создайте разрежение, имитирующее работу открывателя.
- — Затем выполните регулировку тем же щупом 0,1 мм, добиваясь замыкания контакта холостого хода.
Снятие и установка датчика TPS на Nissan
Если регулировка невозможна из-за износа дорожек потенциометра, датчик заменяется.Порядок снятия
- 1. Отсоедините разъем датчика (нажмите на фиксатор и потяните на себя).
- 2. Открутите два (иногда один) крепежных винта, фиксирующих TPS на корпусе дроссельной заслонки.
- 3. Аккуратно снимите датчик, потянув его на себя вдоль оси заслонки. Не применяйте рывков — можно повредить посадочное место.
Установка с учетом правильной ориентации
- — Вставьте датчик в камеру дроссельной заслонки так, чтобы разъем был в положении, показанном на заводском рисунке (обычно разъем ориентирован в сторону передней части двигателя или под углом 45°).
- — Поверните датчик в направлении стрелки (по часовой стрелке) до упора, затем слегка назад, чтобы совместились отверстия под крепеж.
- — Закрутите крепежный винт рукой (предварительная фиксация).
- — Выполните регулировку описанным выше методом и только после этого затяните крепежный винт окончательно с контролем момента.
Режим обучения холостого хода после устранения P0120
После замены и регулировки TPS может потребоваться переобучение блока ECCS для корректного распознавания закрытого положения заслонки. Стандартная процедура для большинства Nissan:- 1. Поверните ключ зажигания из положения ON в положение OFF и обратно многократно (3–10 раз) с интервалом 2–3 секунды между переключениями. Это позволяет блоку управления записать новое опорное напряжение закрытого дросселя.
- 2. Запустите двигатель, не нажимая на педаль газа.
- 3. Убедитесь, что обороты холостого хода находятся на нормальном уровне (для большинства Nissan — 650–800 об/мин).
- 4. Дайте двигателю прогреться до рабочей температуры и поработать на холостых оборотах не менее 5 минут для завершения адаптации.
Типичные ошибки при диагностике P0120
- — Замена TPS без проверки напряжения питания +5 В. При обрыве цепи питания новый датчик работать не будет.
- — Игнорирование состояния контактов разъема ECCS. Даже легкая коррозия на контакте 57 искажает сигнал.
- — Попытка регулировки датчика без предварительного прогрева двигателя. Тепловое расширение меняет положение заслонки.
- — Использование щупа неверной толщины. Только 0,1 мм обеспечивает правильное замыкание контакта холостого хода.
