Toyota 3S-FE отличается чугунным блоком цилиндров и алюминиевой головкой с двумя распределительными валами (DOHC) и четырьмя клапанами на цилиндр (два впускных и два выпускных). Двигатель 3S-FE имеет VVT-i (Variable Valve Timing with intelligence) для впускной стороны (после 1996 года), электронный впрыск топлива (EFI) и систему зажигания без распределителя для более поздней версии или распределительную систему зажигания для ранней версии.
Диаметр цилиндра 86,0 мм (3,39 дюйма) и ход поршня 86,0 мм (3,39 дюйма) обеспечивают двигателю 3S-FE общий рабочий объем 1,998 куб. см (121,93 куб. дюйма). Степень сжатия составляет 9,5:1.
Двигатель развивает мощность от 115,6 л.с. (85 кВт; 114,0 л.с.) при 5 400 об/мин до 140,0 л.с. (103 кВт; 138,0 л.с.) при 6 000 об/мин максимальной мощности и от 155,0 Н·м (15,8 кг·м) при 2 800 об/мин до 186 Н·м (19 кг·м) при 4 400 об/мин пикового крутящего момента.
3S-FE имеет чугунный блок, коленчатый вал из кованой стали и пять коренных подшипников. Диаметр цилиндра составляет 86,0 мм (3,39 дюйма), а ход поршня — 86,0 мм (3,39 дюйма). Степень сжатия составляет 9,5:1.
Технические характеристики двигателя Toyota 3S-FE
| Характеристики | |
| Точный объем | 2,0 л, 1 998 куб. см³ |
| Энергетическая система | Инжектор |
| Мощность двигателя | С 115,6 л.с. (85 кВт; 114,0 л.с.) при 5 400 об/мин до 140,0 л.с. (103 кВт; 138,0 л.с.) при 6 000 об/мин |
| Крутящий момент | От 155,0 Н·м (15,8 кг·м,) при 2 800 об/мин. до 186 Н·м (19 кг·м,) при 4 400 об/мин |
| Номинальные обороты ХХ | 650 +- 50 об/мин |
| Блок цилиндров | Чугун Р6 |
| Головка блока цилиндров | Алюминиевый 24-клапанный |
| Диаметр цилиндра | 86,0 мм |
| Ход поршня | 86,0 мм |
| Степень сжатия | 9.5 |
| Количество поршневых колец | 2 / 1 |
| Количество коренных подшипников: | 5 |
| Внутренний диаметр цилиндра (стандартный): | 86.000–86.001 мм |
| Диаметр юбки поршня (стандартный): | 85,847–85,857 мм |
| Боковой зазор поршневого первого кольца: | 0,030-0,070 мм |
| Боковой зазор поршневого второго кольца: | 0,030-0,070 мм |
| Боковой зазор поршневого маслосъемного кольца: | 0,270–0,400 мм |
| Торцевой зазор поршневого первого кольца: | 0,270–0,400 мм |
| Торцевой зазор поршневого второго кольца: | 0,270–0,410 мм |
| Торцевой зазор поршневого маслосъемного кольца: | 0,200–0,700 мм |
| Диаметр коренной шейки коленчатого вала: | 54,998–55,003 мм |
| Диаметр шатунной шейки: | 51,985–52 000 мм |
| Зазор клапана (HOT) | |
| Впускной клапан | 0,19–0,29 мм |
| Выпускной клапан | 0,28–0,38 мм |
| Степень сжатия | |
| Стандарт | 12,5 кг/м2 / 200 об/мин |
| Минимум | 10,0 кг/м2 / 200 об/мин |
| Предел разницы давления между цилиндрами | 1,0 кг/м2 / 200 об/мин |
| Масляная система | |
| Расход масла, л/1000 км | до 0,5 л. |
| Рекомендуемое моторное масло | SAE 10W-30, 15W-40 |
| Тип масла API | SH, SJ, SL |
| Объем моторного масла | С заменой фильтра: 3,9 л Без замены фильтра 3,7 л |
| Интервал замены масла, км | 10,000 |
| Система зажигания | |
| Свеча зажигания | DENSO: K20TR-11 NGK: BKR6EKB-11 |

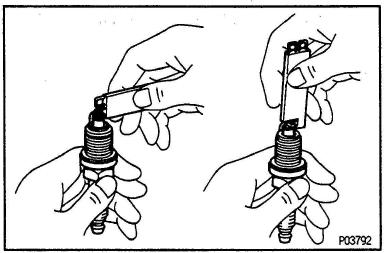

| Зазор свечи зажигания: | 1,0–1,1 мм |
| Крутящий момент свечи зажигания: | 18 Н·м |
| Характеристики распредвалов | DOHC |
| Гидрокомпенсаторы | Нет |
| Тип ГРМ | Ременной привод |
| Фазорегулятор | Нет |
| Турбокомпрессор | Нет |
| Тип топлива | АИ-92 |
| Порядок работы | 1-3-4-2 |
| Пример срока службы | 400 000 км |
| Вес двигателя | 140 кг |
| Система охлаждения | |
| Двигатель | Объем охлаждающей жидкости |
| 3S-FE (SV4# АКПП | 6,7 л |
| 3S-FE (ST210) | 6,5 л |
| 3S-FE (ST215) | 6,8 л |
| 3S-FE (ST215) | 5,9 л |
| 3S-FE (SV55) | 6,1 л |
| 3S-FE (SXN1#) | 6,1 л |
| 3S-FE (SXM1#) | 6,7 л |
| 3S-FE (SXM1# с задним отопителем) | 7,6 л |
| 3S-FE (ST220 с отопителем) | 6,8 л |
| 3S-FE (ST220 без отопителя) | 6,5 л |
Автомобили с двигателем Toyota 3S-FE
Двигатель Toyota 3S-FE устанавливался на несколько моделей Toyota, включая популярные модели серий Celica и Camry.| Модель | Марка | Годы производства |
| Toyota Avensis | (Т220) | 1997-2003 |
| Toyota Celica | (T160) | 1986-1989 |
| Toyota Celica | (T180) | 1989-1993 |
| Toyota Celica | (T200) | 1993-1999 |
| Toyota Camry | (V20) | 1986-1992 |
| Toyota Camry | (V30) | 1990-1994 |
| Toyota Camry | (V40) | 1994-1998 |
| Toyota Vista | (V50) | 1998-2003 |
| Toyota Caldina | (T190) | 1992-2002 |
| Toyota Caldina | (T210) | 1997-2002 |
| Toyota Carina | (T170) | 1987-1992 |
| Toyota Carina | (T190) | 1992-1998 |
| Toyota Corona | (T170) | 1987-1992 |
| Toyota Corona | (T190) | 1992-1998 |
| Toyota Picnic | (XM10) | 1995-2001 |
| Toyota RAV4 | (XA10) | 1994-2003 |
Можно ли устанавливать ГБО на двигатель Toyota 3S-FE?
На двигатель Toyota 3S-FE можно устанавливать ГБО. Самое главное выбрать подходящее поколение ГБО: ГБО второго поколения или ГБО четвертого поколения. Нужное поколение ГБО могут подобрать специалисты занимающееся установкой ГБО.Какое масло заливать в двигатель Toyota 3S-FE?
В двигателе Toyota 3S-FE применяется моторное масло типа SAE 10W-30, 15W-40Какой объем моторного масла в двигателе Toyota 3S-FE?
В двигатель Toyota 3S-FE требуется заливать С заменой фильтра: 3,9 л - Без замены фильтра 3,7 л.Свечи для двигателя Toyota 3S-FE:
Рекомендуемые свечи зажигания для двигателя Toyota 3S-FE:- DENSO: K20TR-11
- NGK: BKR6EKB-11
Содержание:
Двигатель 3S-FE где находится номер двигателя?
Проверка системы зажигания
Схема системы управления двигателем 3S-FE
3S-FE нет искры

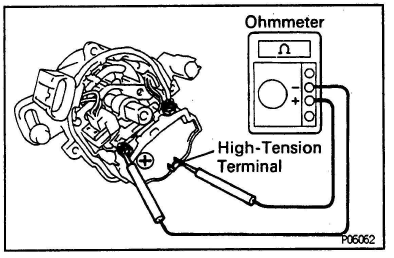

Как проверить катушку зажигания

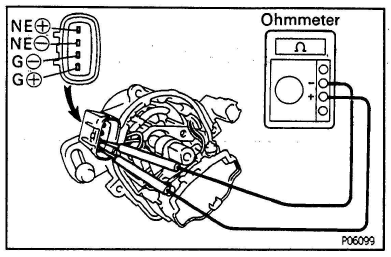

Как проверить датчик синхронизации двигателя 3S-FE
