Ошибка P1677: детальный разбор неисправностей иммобилайзера и EEPROM на дизельных SsangYong Kyron

Сообщение

Краткая версия статьи

SsangYong Kyron 2.0 дизель (D20DT), Actyon, Rexton 2.7 дизель (D27DT) — ошибка p1677 указывает на сбой обмена данными между блоком управления двигателем (ECU) и иммобилайзером либо на несовпадение контрольной суммы EEPROM. Двигатель не запускается или глохнет через несколько секунд.

SsangYong Rexton 2.7 XDi, Kyron 2.7 — p1677 ssangyong rexton 2.7 дизель фиксирует потерю связи по шине K-Line между ECM и блоком иммобилайзера (SMARTRA), часто сопровождается отсутствием искры или впрыска топлива.

Некоторые модели Hyundai с дизельными агрегатами D4EA — аналогичная интерпретация: нарушение аутентификации ключа или внутренняя ошибка данных памяти блока управления.

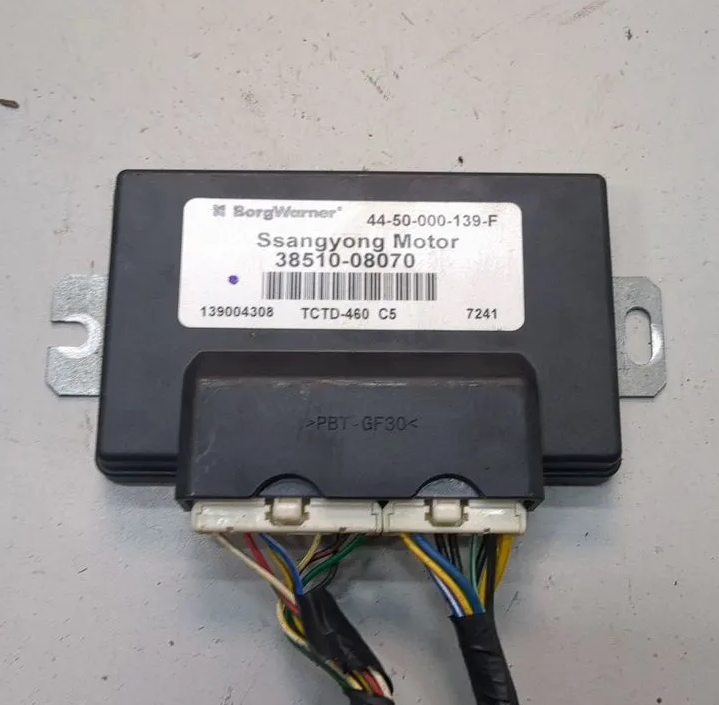

: Ошибка P1677; DTC_P1677.jpg (216.52 КБ) 218 просмотров

Причины возникновения ошибки P1677

Код p1677 ssangyong принадлежит к семейству ошибок, регистрируемых системой управления двигателем при нарушении протокола безопасности. Физически это означает, что ECU не может подтвердить подлинность ключа зажигания или обнаружил повреждение калибровочных данных в собственной энергонезависимой памяти (EEPROM).

Система иммобилайзера SsangYong (SMARTRA)

На дизельных Kyron и Rexton применяется система SMARTRA (Smart Transponder Antenna), состоящая из антенного кольца вокруг замка зажигания, блока иммобилайзера и ECU. Обмен кодом аутентификации происходит по асинхронной линии K-Line. Любое нарушение в этой цепи приводит к фиксации dtc p1677 ssangyong.

Обрыв или замыкание линии K-Line

Провод K-Line (обычно бело-зеленый, сечение 0,5 мм²) проложен от блока иммобилайзера (за панелью приборов) к ECU (в моторном отсеке). На участке перехода через моторный щит изоляция перетирается о металлическую кромку, что вызывает короткое замыкание на массу.

Попадание влаги в разъём ECU (особенно на Kyron, где блок расположен за правой фарой) приводит к окислению контакта K-Line и пропаданию сигнала.

Неисправность блока иммобилайзера SMARTRA

Внутренний пробой стабилитрона на входе K-Line. Блок перестаёт отвечать на запросы ECU, ошибка p1677 ssangyong kyron становится активной.

Потеря программирования самого блока иммобилайзера. Происходит при скачках напряжения в бортовой сети, особенно при запуске от внешнего источника с несоблюдением полярности.

Повреждение микросхемы EEPROM в ECU

Исчерпание ресурса циклов записи микросхемы 95080 или 95320. Каждое включение зажигания инициирует запись кода аутентификации, и со временем ячейки памяти деградируют.

Некорректное завершение записи при резком пропадании питания (отключение АКБ при включённом зажигании, сильная просадка напряжения при пуске). Данные EEPROM повреждаются, контрольная сумма не совпадает, ECU блокирует запуск.

Проблемы с ключом и антенной

Обрыв обмотки антенного кольца замка зажигания. Сопротивление в норме 5–15 Ом, при обрыве – бесконечность. Блок иммобилайзера не видит чип, ошибка kyron p1677 появляется при включении зажигания.

Использование механического дубликата ключа без чипа или с несовместимым транспондером. ECU не получает ответный код и переходит в режим блокировки.

Дополнительные факторы для дизельных двигателей

На p1677 ssangyong kyron дизель и p1677 ssangyong kyron 2.0 дизель блок управления (Bosch EDC16C39) чувствителен к низкому напряжению. При падении напряжения ниже 9 В во время пуска EEPROM может не успеть корректно считать данные, и записывается ошибочный флаг.

Вибрации дизельного двигателя способствуют ослаблению контактов в разъёмах жгута иммобилайзера. Периодический контакт вызывает хаотичное появление ошибка p1677 ssangyong kyron.

Можно ли продолжать движение на автомобиле или нужна эвакуация?

Ситуация с ошибка двигателя автомобиля p1677 однозначна: если двигатель запустился и работает, ошибка сохранена в памяти, то движение до места ремонта допустимо. Однако сам характер неисправности таков, что в большинстве случаев запуск двигателя полностью заблокирован.

Сценарии полной блокировки

Стартер вращает коленвал, но впрыск топлива не происходит (нет характерного запаха дизеля из выхлопной трубы, не слышна работа форсунок). Через 1–2 секунды после отпускания ключа зажигания срабатывает реле блокировки стартера. При таком поведении запуск невозможен, требуется эвакуация.

Двигатель схватывает и сразу глохнет (симптом «поймал-отпустил»). Иммобилайзер разрешает кратковременную подачу топлива для проверки, но не получив подтверждения, обесточивает форсунки. Продолжать попытки бесполезно – каждый цикл заливает цилиндры топливом, смывая масляную плёнку.

Редкий случай сохранённой ошибки

Если двигатель всё же работает (например, после восстановления контакта K-Line «на горячую»), а ошибка осталась в памяти как непостоянная, можно эксплуатировать автомобиль до сервиса. Но следует помнить, что при следующем цикле включения зажигания блокировка может повториться.

Увеличится ли расход топлива при езде с ошибкой P1677

Прямого влияния на расход топлива ошибка P1677 не оказывает. Она не затрагивает карты топливоподачи, наддува или фаз газораспределения. Если двигатель запущен и работает, топливная система функционирует в штатном режиме, расход остаётся прежним.

Косвенное влияние возможно лишь в ситуации, когда нарушение связи иммобилайзера заставляет ECU переходить в аварийный режим с ограничением мощности и обогащением смеси, но для SsangYong это нехарактерно. Как правило, при p1677 ssangyong двигатель либо работает нормально, либо не заводится вовсе.

Как исправить ошибку P1677: пошаговые инструкции и мануалы

Приведённый алгоритм ориентирован на дизельные SsangYong Kyron, Rexton, Actyon с блоками управления Bosch EDC16C39 и системой SMARTRA. Для диагностики потребуется мультиметр, диагностический сканер с поддержкой K-Line (SsangYong SDT, универсальный мультимарочный), осциллограф (желательно), программатор EEPROM для операций с микросхемами.

1. Компьютерная диагностика и считывание кодов

Подключите сканер к OBD2-разъёму (пин 7 – K-Line). При включённом зажигании проверьте связь с блоком управления двигателем. Если связи нет, а предохранители целы, переходите к проверке питания и K-Line.

Считайте коды неисправностей. ошибки p1677 могут сопровождаться P1676, P1680, P1681 (другие ошибки иммобилайзера) или кодами по отсутствию связи с блоком иммобилайзера.

Попытайтесь войти в блок иммобилайзера (SMARTRA) отдельно. Если сканер не видит блок, неисправность в питании, массе или линии K-Line.

2. Проверка цепей питания и заземления блоков

Точка измерения	Параметр	Нормальное значение
Разъём ECU, контакт постоянного питания (+30)	Напряжение при выключенном зажигании	12,2–12,8 В
Разъём ECU, контакт зажигания (+15)	Напряжение при включённом зажигании	11,5–14,0 В
Масса ECU (контакты GND на корпус двигателя)	Сопротивление относительно «минуса» АКБ	Менее 0,5 Ом
Блок иммобилайзера, питание (+12 В)	Напряжение при зажигании	11,5–14,0 В
Блок иммобилайзера, масса	Сопротивление на кузов	Менее 0,5 Ом

Проверьте все предохранители в салонном блоке и подкапотном, относящиеся к ECU и иммобилайзеру. На Kyron это часто EFI (15А), ECU MAIN (10А), IMMO (10А).

3. Диагностика линии K-Line

Отключите АКБ. Отсоедините разъём от блока иммобилайзера и разъём от ECU. Прозвоните провод K-Line (согласно схеме, обычно контакт A4 на иммобилайзере и контакт K на ECU). Сопротивление должно быть менее 1 Ом. Если обрыв, ищите место повреждения и восстанавливайте цепь.

Измерьте сопротивление между K-Line и массой. Должно быть более 1 МОм. Короткое замыкание на «землю» вызывает постоянную ошибку и отсутствие связи.

Подключите осциллограф к K-Line и включите зажигание. В момент обмена данными должны наблюдаться импульсы амплитудой около 12 В, длительностью от десятков микросекунд до единиц миллисекунд. Отсутствие импульсов при включении зажигания (когда ECU пытается опросить иммобилайзер) указывает на неисправность ECU или блока иммобилайзера.

4. Проверка антенны иммобилайзера

Сопротивление обмотки антенного кольца (контакты на разъёме блока SMARTRA, обычно 2-пиновый) должно составлять 5–15 Ом. Обрыв – заменить кольцо.

Принесите запасной ключ вплотную к антенне и повторите попытку запуска. Если запуск успешен, проблема в слабом сигнале основного ключа.

5. Работа с EEPROM блока управления

Если предыдущие проверки не выявили дефектов, причиной ошибка p1677 ssangyong kyron дизель является повреждение данных EEPROM в ECU. Процедура восстановления:

Снимите блок управления (расположен за правой фарой на Kyron, на Rexton – в салоне). Вскройте корпус, открутив винты Torx.

Найдите на плате микросхему EEPROM (чаще всего 95080, 95320 в корпусе SOIC-8). Выпаяйте её термовоздушным паяльником или паяльником с тонким жалом.

Считайте содержимое микросхемы программатором (CH341A, TL866, UPA-USB). Сохраните дамп.

Проверьте контрольную сумму и область данных иммобилайзера (обычно по смещению 0x1C0–0x1E0). Если данные повреждены, запишите эталонный дамп с корректной контрольной суммой от аналогичного блока с тем же номером.

Впаяйте микросхему обратно, установите ECU на автомобиль. Удалите ошибки, выполните синхронизацию иммобилайзера через сканер (процедура «Обучение ключей» или «Neutralization» с вводом PIN-кода из документации).

6. Замена блока иммобилайзера SMARTRA

При подтверждённой неисправности блока иммобилайзера (отсутствие обмена при исправной линии и питании) замените его. Новый или заведомо исправный б/у блок требует процедуры привязки к ECU. Для этого:

Установите блок, подключите разъёмы. Сканером войдите в раздел иммобилайзера и выберите «Обучение ключей». Введите PIN-код. Следуйте указаниям программы.

После успешного обучения выполните тестовый запуск двигателя. Если двигатель заработал и ошибка P1677 сбросилась, ремонт окончен.

Примеры из практики и отзывы по ремонту

SsangYong Kyron 2007 г., 2.0 дизель D20DT, пробег 210 000 км. ошибка p1677 ssangyong kyron выскочила после ночной стоянки в сильный мороз. Стартер крутит, схватывает и глохнет. Попытки «прикурить» не помогли. При диагностике выяснено, что при просадке напряжения во время пуска произошёл сбой данных EEPROM. Снятие блока, выпаивание 95080, коррекция дампа и запись обратно – двигатель завёлся с пол-оборота.

Rexton 2005, 2.7 дизель D27DT, ошибка p1677 ssangyong rexton 2.7 дизель в связке с P1676. Автомобиль заводился и через 2 секунды глох. Причина – нарушенный контакт в разъёме блока иммобилайзера (зелёные окислы). Обработка контактов очистителем и защита диэлектрической смазкой восстановили запуск.

Kyron 2.0 дизель, 2008 г., dtc p1677 ssangyong появился после замены аккумулятора. При отключении старой батареи водитель не выждал паузу после выключения зажигания. Сброс адаптаций ECU и синхронизация иммобилайзера через сканер (ввод PIN-кода) решили проблему без замены компонентов.

SsangYong Kyron 2.0 дизель, ошибка p1677 kyron вызывала периодический отказ запуска, особенно в сырую погоду. При прозвонке выявлен обрыв провода K-Line в гофре под аккумулятором. После восстановления и герметизации места соединения ошибка ушла полностью.
