P1107 Ошибка: Датчик давления впускного воздуха, цепь сигнала: замыкание на массу
-
morskoj
- Site Admin
- Сообщения: 14297
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Диагностика и устранение ошибки DTC P1107: замыкание в цепи / замыкание на «массу» датчика атмосферного давления (Barometric Sensor Circuit Short/GND Short)
Код неисправности DTC P1107 указывает на конкретный тип электрического повреждения в цепи датчика атмосферного давления (BARO sensor): короткое замыкание на массу (GND Short). В отличие от общей ошибки P1105 (просто «замыкание в цепи»), код P1107 более точен — блок управления (ECU/PCM) фиксирует, что сигнальный или опорный провод датчика имеет прямое соединение с «массой» автомобиля. Это может быть как проводка, замкнувшая на кузов, так и внутреннее разрушение датчика, создавшее путь тока на корпус.
- DTC P1107 Ошибка

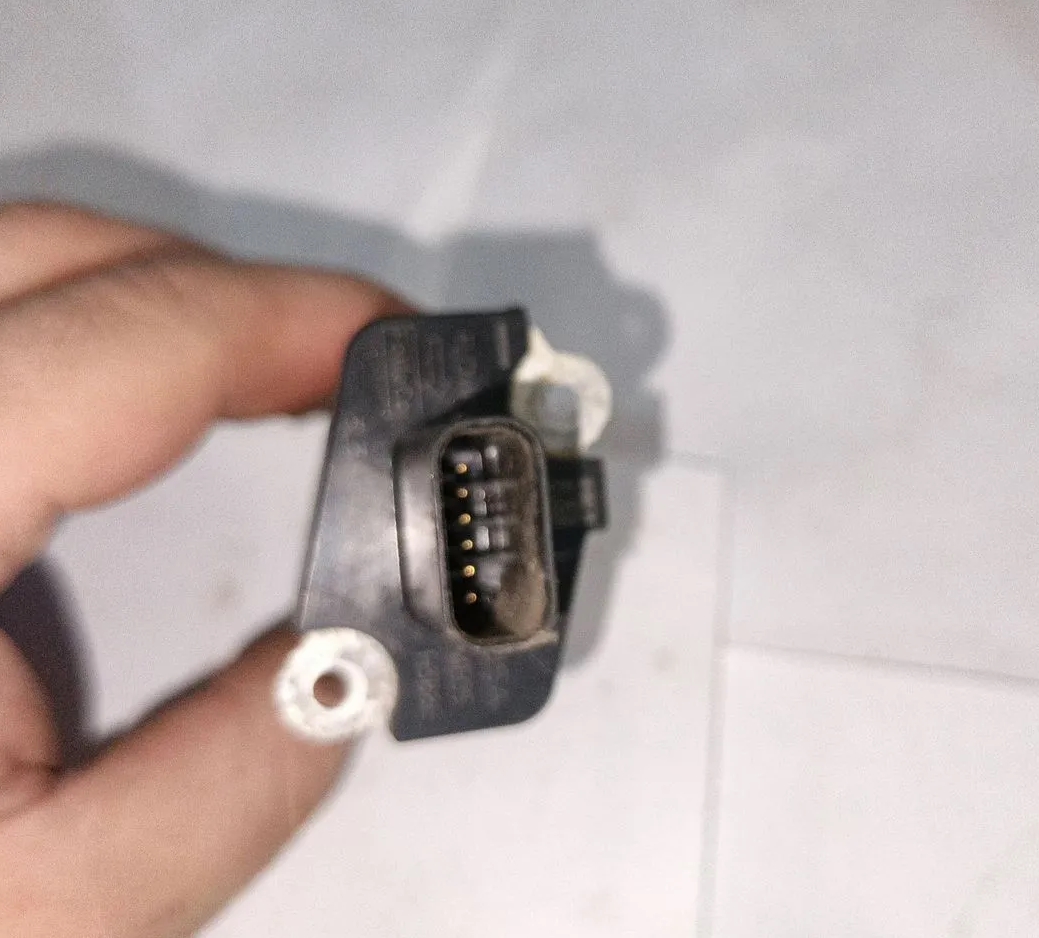

- DTC_P1107.jpg (468.6 КБ) 88 просмотров
1. Причины возникновения ошибки P1107
Понимание физики процесса критически важно. P1107 ошибка возникает, когда контроллер видит напряжение на сигнальной линии датчика BARO ниже 0.2 В (или 0.5 В в зависимости от прошивки) при включенном зажигании. Это возможно только в том случае, если сигнальный провод притянут к «массе» либо через поврежденную изоляцию, либо через внутренний пробой датчика.- Механическое перетирание изоляции сигнального провода о «массу» двигателя или кузов. Наиболее частая причина для автомобилей старше 7-8 лет. Провод перетирается в местах прохода через резиновые уплотнители или вблизи острых кромок подкапотного пространства.
- Внутреннее короткое замыкание датчика BARO. Чувствительный элемент разрушается (от вибрации, попадания воды, скачков напряжения), и выходной пин датчика начинает «звонить» на его корпус, который соединен с массой через крепление.
- Попадание электролита или антифриза в разъем. Агрессивные жидкости создают токопроводящий мостик между сигнальным пином и пином Ground внутри колодки.
- Ошибка в монтаже после ремонта. Если при замене жгута или датчика перепутали местами сигнальный провод и массу, ЭБУ мгновенно выдаст DTC P1107.
- Замыкание внутри ЭБУ. В редких случаях «садится» на массу входной каскад АЦП процессора — тогда датчик исправен, а проблема в блоке управления.
2. Можно ли продолжать движение при ошибке DTC P1107?
Однозначно: движение запрещено. Требуется эвакуация с отключением аккумулятора. Это не субъективная рекомендация, а техническое требование. Почему?Когда DTC p1107 фиксирует короткое замыкание сигнала на массу, происходит следующее:
- ЭБУ видит «0» давления. Это воспринимается как полное отсутствие атмосферного давления (абсолютный вакуум). Мозг автомобиля начинает лить топливо в неограниченном количестве, пытаясь компенсировать «недостающий» воздух. Смесь становится сверхбогатой, что убьет катализатор за 30-50 км.
- Если замкнута не сигнальная линия, а линия опорного напряжения 5V на массу, то падает напряжение во всей референсной сети. Вместе с BARO отключаются датчик положения дроссельной заслонки (TPS), датчик давления во впускном коллекторе (MAP), датчик фаз (CMP). Двигатель заглохнет в движении, и повторный запуск станет невозможным.
- Риск возгорания. Если короткое замыкание на массу вызвано перетертым проводом, который контактирует с «плюсом» питания (например, цепь 12V от предохранителя), то может пойти ток короткого замыкания без срабатывания предохранителя (если сопротивление высокое). Жгут проводов начнет греться и плавиться.
3. Как исправить ошибку: подробное техническое пособие
Диагностика ошибка p1107 barometric sensor circuit short/gnd short начинается с изоляции источника замыкания. Главное правило: сначала проверяем проводку, потом — датчик, в последнюю очередь — ЭБУ.3.1. Инструменты и режимы работы мультиметра
| Инструмент | Режим измерений | Эталонные параметры |
|---|---|---|
| Мультиметр цифровой (FLUKE, UNI-T) | Сопротивление (200 Ом, 2 кОм) | Целостность проводов: < 1 Ом. Изоляция от массы: бесконечность (OL) |
| Мультиметр или тестер | Прозвонка (диодная пищалка) | Звуковой сигнал означает замыкание (коротыш) |
| Сканер (для сброса после ремонта) | - | - |
3.2. Пошаговый алгоритм локализации замыкания на массу
Шаг 1: Отключение источников питания и подготовка
Обесточьте автомобиль (минус АКБ снят). Отсоедините фишку от датчика BARO. Также отсоедините разъем от ЭБУ (это важно, чтобы отделить электронику блока от проводки). Теперь вы имеете чистый отрезок проводов от разъема датчика до разъема ЭБУ.Шаг 2: Проверка каждого провода на КЗ с массой
Переведите мультиметр в режим прозвонки (символ диода) или измерения сопротивления на предел 200 Ом.- Один щуп — на любой кузовной болт (чистый металл, «масса»).
- Второй щуп — поочередно касаетесь каждого пина в колодке датчика BARO:
* Пин 1 (Signal)
* Пин 2 (Reference 5V)
* Пин 3 (Ground) — сюда специально, но на нем замыкание допускается, это норма.
Критерий исправности: на пинах Signal и Reference 5V мультиметр должен показывать бесконечность (OL, 1, белый экран). Если слышите пищалку или видите значение менее 10 Ом — провод замкнут на массу. Ищите место повреждения изоляции.
Шаг 3: Поиск места короткого замыкания в жгуте
Если замыкание есть, подключите мультиметр (в режиме сопротивления) между подозрительным пином и массой. Начните шевелить жгут проводов в разных местах: у разъема датчика, у скруток, у мест прохода через щиты. В тот момент, когда показания скакнут с OL до 0 Ом или запищит прозвонка — вы нашли зону дефекта. Размотайте изоленту и осмотрите провод. Чаще всего перетирание происходит на расстоянии 5-15 см от фишки датчика.3.3. Проверка датчика BARO (если проводка цела)
Если все три провода «звонятся» от разъема датчика до разъема ЭБУ и не имеют замыканий на массу, то виновник — сам датчик.Возьмите снятый датчик. Переведите мультиметр в режим сопротивления 200 кОм.
- Измерьте сопротивление между сигнальным выводом датчика и его металлическим корпусом (или пином Ground).
- У исправного датчика это сопротивление должно стремиться к бесконечности (нет связи). Если вы видите 0 Ом или несколько кОм — внутри пробой.
- Жизненный пример: На автомобилях Nissan (QR20DE) частая проблема — внутрь датчика BARO через микротрещину засасывает водяную пыль. Плата окисляется, и сигнальная дорожка замыкает на общий минус. Лечение только замена датчика.
3.4. Реальные примеры из ремонтной практики (отзывы мастеров)
- Кейс 1 (Hyundai Santa Fe 2.7 G6EA). Постоянная ошибка p1107, хотя машина ехала нормально. Сканер показывал давление BARO = 0 кПа. При прозвонке мультиметром оказалось, что сигнальный провод в жгуте, идущем к ЭБУ, был пережат пластиковым хомутом при предыдущем ремонте. Изоляция лопнула, и медная жила касалась оплетки, которая посажена на массу. Ослабление хомута и изоляция термоусадкой решили проблему. Отзыв: «Никогда не затягивайте хомуты на жгутах — лучше используйте мягкие стяжки».
- Кейс 2 (Mitsubishi Lancer 9, 1.6 4G18). Ошибка появилась после зимы. Причина: в разъем датчика BARO натекла вода с реагентами, которая замкнула сигнал на минус. Высушивание феном и обработка разъема спреем-очистителем контактов (Kontakt 60) устранила КЗ. Но через неделю ошибка вернулась — коррозия разъела контакт внутри колодки. Решение: замена разъемной колодки и датчика в сборе. Отзыв: «Разъемы под капотом нужно смазывать диэлектрической смазкой, особенно перед зимой».
- Кейс 3 (Ford Focus 2, 1.8 Duratec HE). Диагностика показала короткое замыкание цепи BARO на массу, но прозвонка жгута была в норме. После отсоединения фишки датчика и ЭБУ сопротивление между сигналом и массой оставалось бесконечным. При подключении ЭБУ замыкание появлялось. Вскрытие блока показало, что конденсатор во входной цепи 5V "пробит" и шунтирует сигнал на землю. Замена конденсатора (керамика 100nF) в блоке управления вернула работоспособность.
3.5. Инструкция по окончательному ремонту и сбросу
После того как вы нашли и устранили короткое замыкание (восстановили изоляцию, заменили датчик, пропаяли дорожки в ЭБУ), выполните следующие действия:1. Перед подключением АКБ убедитесь, что все разъемы (датчика и ЭБУ) зафиксированы клипсами.
2. Подсоедините минусовую клемму.
3. Включите зажигание, но НЕ заводите двигатель. Подождите 15 секунд. За это время ЭБУ протестирует цепь BARO на наличие остаточного КЗ.
4. Запустите двигатель. Он может нестабильно работать первые 5-10 секунд, пока ЭБУ пересчитывает адаптации.
5. С помощью диагностического сканера считайте активные и накопленные коды. Удалите DTC p1107 командой «Clear Codes».
6. Проверьте live-данные датчика BARO на холостом ходу. Напряжение должно быть в пределах 3.0-4.2 В (зависит от высоты над уровнем моря). Атмосферное давление в кПа должно соответствовать текущему (например, 101 кПа на уровне моря).
Если после всех манипуляций ошибка возвращается через 1-2 цикла зажигания, ищите ошибка p1107 barometric sensor circuit short/gnd short в цепи питания 5V — отключайте по одному другие датчики, которые питаются от этой же линии (MAP, TPS, EGR pressure feedback). Короткое замыкание может приходить от соседнего датчика.
