Ошибка P1735: полное техническое руководство по диагностике и устранению
-
morskoj
- Site Admin
- Сообщения: 14297
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Данный материал представляет собой систематизированное техническое пособие для специалистов по ремонту и диагностике автоматических и роботизированных трансмиссий. В руководстве рассмотрены все аспекты возникновения кода неисправности P1735, включая физические причины, алгоритмы проверки и методы восстановления работоспособности узла.

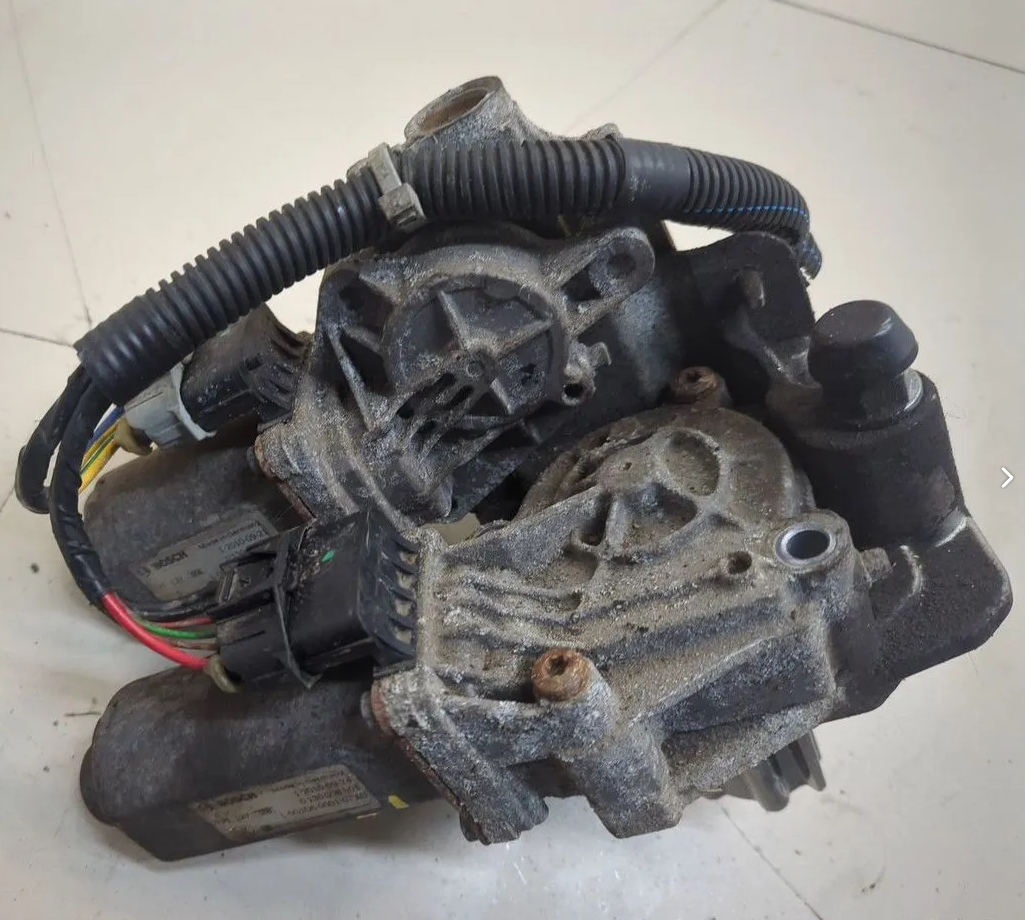

- Ошибка P1735
- DTC_P1735.jpg (503.74 КБ) 48 просмотров
Краткая версия: марка автомобиля — значение ошибки
- Opel (Easytronic / MTA) — P1735: Не заучены параметры коробки передач (Gearbox Parameters Not Learned). Ошибка возникает в роботизированных коробках Easytronic (MTA) на моделях Astra H, Astra J, Corsa C, Corsa D, Meriva, Zafira B, Vectra C.
- Volkswagen / Audi / Skoda (DSG DQ500 / DQ381) — P1735 / P173500: Датчик положения муфты 1 — электрическая неисправность (Clutch 1 Position Sensor Electrical Fault).
Расшифровка кода P1735
Код неисправности P1735 относится к категории производительских кодов (Manufacturer-Specific DTC) и не имеет единой универсальной расшифровки для всех марок автомобилей. В зависимости от типа трансмиссии и производителя, интерпретация кода существенно различается.Для трансмиссий Opel Easytronic (MTA-F13, MTA-F17) ошибка P1735 однозначно трактуется как «Не заучены параметры коробки передач». Это означает, что блок управления коробкой передач (TCU) не завершил процедуру обучения (адаптации) геометрии переключения и точки схватывания сцепления. В документации ESItronic код P1735 также может соответствовать неисправности компонента Y29.11 — моторчика с большой шестерней в актуаторе выбора передач.
Для коробок DSG DQ500 и DQ381 концерна VAG код P1735 (или P173500) указывает на электрическую неисправность датчика положения первой муфты (Clutch 1 Position Sensor). Датчики положения муфт производства Bosch, установленные в мехатронике, выходят из строя из-за конструктивных особенностей, что признано массовой проблемой для коробок выпуска 2014–2020 годов.
Причины возникновения ошибки P1735
Для Opel Easytronic (MTA)
Причины возникновения ошибки P1735 на роботизированных коробках Opel Easytronic можно разделить на несколько категорий.Нарушение процедуры адаптации
Наиболее частая причина — прерывание или некорректное выполнение процедуры обучения коробки передач. Это может произойти при:- Использовании неоригинального диагностического оборудования (OP-Com, Autocom вместо Tech2 или MDI).
- Прерывании питания или выключении зажигания до полного завершения цикла адаптации.
- Недостаточном напряжении бортовой сети (разряженный аккумулятор).
- Невывешенных передних колесах при выполнении программирования геометрии.
Механический износ компонентов актуатора
При длительной эксплуатации происходит естественный износ механических частей актуатора переключения передач:- Износ вилки 1-2 передачи (характерная проблема для Astra H и Meriva 2007–2008 годов выпуска).
- Выработка вала маятника в блоке переключения, образование канавок от шариковых фиксаторов.
- Износ щёток электродвигателей актуатора (моторов выбора передач и выжимного механизма).
Неисправности гидравлической части
- Наличие воздуха в гидравлической системе привода сцепления после замены цилиндра или прокачки.- Неисправность моторчика насоса сцепления.
Отказ электронных компонентов
- Выход из строя датчиков положения в актуаторе.- Сбой прошивки блока управления (EEPROM).
- Проблемы с контактами и разъёмами блока управления.
Для DSG DQ500 / DQ381
Для преселективных роботизированных коробок Volkswagen Group причины ошибки P1735 следующие:Выход из строя датчиков давления муфт Bosch
Основная и наиболее распространённая причина. Датчики положения муфт, встроенные в блок мехатроника, имеют ограниченный ресурс и выходят из строя, что приводит к потере сигнала или некорректным показаниям.Электрическая неисправность в цепи датчика
- Обрыв или короткое замыкание в проводке датчика положения муфты 1.- Отказ внутренней электроники мехатроника.
Конструктивный дефект
Производителем признано наличие системной проблемы для коробок DQ380, DQ381, DQ500. Выпущено внутреннее техническое сообщение (TSB) с рекомендациями по замене мехатроника.Можно ли продолжать движение на автомобиле с ошибкой P1735?
Opel Easytronic (MTA)
**Продолжение движения невозможно в большинстве случаев.** При активной ошибке P1735 на панели приборов загорается или мигает индикатор «F», автомобиль блокирует запуск двигателя. В некоторых источниках указывается, что ошибка P1735 сама по себе не мешает запуску, однако на практике при незавершённой адаптации блок управления не даёт разрешения на пуск.Если ошибка возникла во время движения (что редко для Easytronic), автомобиль может продолжать движение в аварийном режиме с ограниченным набором передач, но после выключения зажигания запуск, скорее всего, будет невозможен.
**Рекомендация:** движение запрещено. Требуется эвакуация на специализированный сервис для проведения адаптации квалифицированным оборудованием.
DSG DQ500 / DQ381
**Движение возможно, но с серьёзными ограничениями.** При ошибке P1735 на коробках DSG автомобиль переходит в аварийный режим работы. Характерные проявления:- На приборной панели высвечивается сообщение «Коробка передач в аварийном режиме».
- Пропадают передачи одного из рядов (нечётные — 1, 3, 5, 7 или чётные — 2, 4, 6, R).
- Переключения сопровождаются рывками и толчками.
Автомобиль сохраняет способность передвигаться, но эксплуатация в таком режиме крайне нежелательна из-за риска полного выхода из строя мехатроника и повреждения фрикционных дисков.
**Рекомендация:** движение до места ремонта допустимо с осторожностью, но предпочтительна эвакуация во избежание усугубления неисправности.
Увеличится ли расход топлива при езде с ошибкой P1735?
Opel Easytronic (MTA)
Вопрос увеличения расхода топлива при ошибке P1735 носит теоретический характер, поскольку в подавляющем большинстве случаев автомобиль не может быть заведён и эксплуатироваться. Если же ошибка возникла и автомобиль каким-то образом продолжает движение (крайне редкий случай), работа трансмиссии в неадаптированном состоянии приводит к:- Неоптимальным моментам переключения передач.
- Пробуксовке сцепления.
- Повышенным оборотам двигателя.
Это объективно ведёт к увеличению расхода топлива, однако количественная оценка невозможна из-за отсутствия статистически значимых данных по эксплуатации в таком режиме.
DSG DQ500 / DQ381
При движении в аварийном режиме с потерей части передач расход топлива увеличивается. Это связано с тем, что:- Двигатель работает на повышенных оборотах из-за отсутствия высших передач.
- Электроника блока управления пытается компенсировать некорректные показания датчиков, что может приводить к неоптимальному управлению впрыском.
Увеличение расхода может составлять от 15 до 30% в зависимости от режима движения. Однако данный параметр является вторичным по отношению к риску полного отказа трансмиссии.
Как исправить ошибку P1735: подробные рекомендации
Диагностический протокол для Opel Easytronic (MTA)
Перед началом любых ремонтных работ необходимо выполнить полную диагностику с использованием специализированного оборудования.Необходимое оборудование
- Tech2 или MDI (рекомендованные производителем) — для корректного выполнения адаптации. Использование OP-Com или Autocom в большинстве случаев приводит к неудаче.
- Мультиметр для проверки напряжения бортовой сети и цепей актуаторов.
- Сканер с поддержкой расширенных функций трансмиссии (чтение параметров в реальном времени).
Шаг 1. Проверка состояния аккумуляторной батареи
Напряжение бортовой сети должно быть не менее 12,5 В при выключенном двигателе и не менее 13,8 В при работающем. Недостаточное напряжение является частой причиной сбоя адаптации. При необходимости выполнить подзарядку или замену АКБ.Шаг 2. Проверка гидравлической системы сцепления
- Проверить уровень тормозной жидкости в бачке гидропривода сцепления.- Выполнить прокачку гидравлической системы для удаления воздуха.
- Убедиться в отсутствии подтеканий в магистралях и рабочем цилиндре.
Шаг 3. Проверка актуаторов
- Снять блок актуатора переключения передач (находится на коробке передач).- Визуально оценить состояние вала маятника на наличие выработки и канавок от шариковых фиксаторов.
- Проверить состояние вилок переключения, особенно вилки 1-2 передачи.
- Подать напряжение 12 В на моторы актуатора (крайние контакты разъёма) для проверки их работоспособности.
- При износе щёток электродвигателей — заменить щёточный узел или весь мотор в сборе.
Шаг 4. Выполнение процедуры адаптации (обучения)
Алгоритм адаптации для Opel Easytronic включает последовательное выполнение следующих этапов:4.1. Прокачка гидравлики (Hydraulic Bleeding)
Запускается через диагностическое оборудование. Система несколько раз активирует насос сцепления для удаления воздуха. Успешное завершение подтверждается отсутствием ошибок.4.2. Адаптация точки схватывания сцепления (Touch Point Adaptation)
Блок управления определяет положение, в котором сцепление начинает передавать крутящий момент. Процедура выполняется при нажатой педали тормоза и включённом зажигании.4.3. Программирование геометрии переключения (Geometry Programming)
Наиболее ответственный этап. Блок управления последовательно переключает все передачи, запоминая положения актуатора для каждой из них. Критические условия успешного выполнения:- Передние колёса должны быть вывешены (автомобиль на подъёмнике или домкратах) для свободного вращения.
- Педаль тормоза должна быть нажата на протяжении всей процедуры.
- Ручной тормоз затянут.
- Зажигание не выключать до полного завершения процесса и получения подтверждения от диагностического оборудования.
Шаг 5. Особые случаи и нестандартные решения
Сброс через EEPROM
В случаях, когда ошибка не сбрасывается стандартными методами и адаптация не проходит, требуется вмешательство в прошивку блока управления. Необходимо перепаять микросхемы EEPROM (24C16) и Flash (AM29F400) с рабочей парой дампов. Данная операция выполняется только специалистами по ремонту электронных блоков.Замена блока актуатора
При критическом износе механической части или отказе электроники показана замена блока актуатора в сборе с последующей обязательной адаптацией.Диагностический протокол для DSG DQ500 / DQ381
Необходимое оборудование
- VCDS (VAG-COM), ODIS или Launch с поддержкой расширенной диагностики коробок DSG.
- Осциллограф для проверки сигналов датчиков (при углублённой диагностике).
Шаг 1. Считывание кодов неисправностей
Подключить диагностическое оборудование, считать все коды ошибок из блока управления коробкой передач (адрес 02). Ошибка P173500 или P1735 свидетельствует о проблеме с датчиком положения муфты 1.Шаг 2. Проверка показаний датчиков в реальном времени
Войти в режим измеряемых величин (Measuring Blocks) блока 02. Контролировать параметры:- Положение муфты 1 (фактическое и заданное).
- Давление в гидравлической системе.
- Температуру масла в коробке передач.
Резкие скачки или отсутствие сигнала с датчика муфты 1 подтверждают его неисправность.
Шаг 3. Демонтаж и разбор мехатроника
- Слить масло из коробки передач.- Демонтировать поддон и снять блок мехатроника.
- Разобрать мехатроник для доступа к датчикам давления муфт Bosch.
Шаг 4. Замена датчиков давления муфт
Вместо полной замены мехатроника (что экономически нецелесообразно) выполняется замена вышедших из строя датчиков давления. Процедура включает:- Выпайку неисправных датчиков с печатной платы мехатроника.
- Установку и впайку новых датчиков (оригинальные компоненты Bosch).
- Сборку мехатроника с соблюдением момента затяжки всех креплений.
Шаг 5. Установка и адаптация
- Установить отремонтированный мехатроник на коробку.- Залить новое масло DSG (соответствующее спецификации).
- Через диагностическое оборудование выполнить базовые установки (Basic Settings) для адаптации сцеплений и датчиков давления.
- Провести тестовую поездку с контролем параметров переключения.
Практические примеры из опыта ремонта
Пример 1. Opel Astra H, 2006 год, Easytronic
Автомобиль поступил с ошибкой P1735 и мигающим индикатором «F» на панели. Предыстория: владелец самостоятельно пытался выполнить адаптацию с помощью OP-Com после замены сцепления. Адаптация прервалась на этапе программирования 5-й передачи.Диагностика: при проверке актуатора выявлена выработка вала маятника и износ вилки 1-2 передачи. Щётки моторов были в удовлетворительном состоянии.
Решение: замена блока актуатора в сборе. После установки выполнена адаптация оборудованием Tech2. Программирование геометрии прошло успешно, ошибка сброшена. Автомобиль восстановлен.
Пример 2. Opel Meriva, Easytronic
Ошибка P1735 возникла после попытки адаптации через OP-Com. Автомобиль перестал запускаться.Диагностика: проверка напряжения АКБ — в норме. Механическая часть актуатора без видимых дефектов.
Решение: использование Tech2 для повторного выполнения адаптации с соблюдением временных задержек (после подтверждения успешного завершения выждано 2 минуты перед выключением зажигания). Ошибка сброшена, запуск восстановлен.
Пример 3. Volkswagen Tiguan, DSG DQ500
Автомобиль 2018 года выпуска, пробег 65 000 км. На приборной панели появилось сообщение «Коробка передач в аварийном режиме», пропали передачи 1, 3, 5, 7.Диагностика: сканер VCDS зафиксировал ошибку P173500 — датчик положения муфты 1, электрическая неисправность.
Решение: демонтаж мехатроника, замена датчика давления муфты 1 (Bosch). После сборки и заливки масла выполнены базовые установки. Автомобиль полностью восстановлен, ошибка не появляется.
Сравнительная таблица неисправностей по типу трансмиссии
| Параметр | Opel Easytronic (MTA) | VAG DSG DQ500/DQ381 |
|---|---|---|
| Расшифровка P1735 | Не заучены параметры коробки передач | Датчик положения муфты 1 — электрическая неисправность |
| Возможность движения | Нет, запуск блокируется | Да, аварийный режим с потерей передач |
| Основная причина | Нарушение адаптации / износ актуатора | Выход датчиков Bosch в мехатронике |
| Необходимое оборудование | Tech2 / MDI | VCDS / ODIS |
| Типовой ремонт | Адаптация / замена актуатора | Замена датчиков в мехатронике |
Рекомендации по профилактике возникновения ошибки P1735
Для трансмиссий Opel Easytronic:- Выполнять адаптацию исключительно на оборудовании Tech2 или MDI. Использование универсальных сканеров часто приводит к сбоям.
- Перед адаптацией проверять напряжение аккумулятора и при необходимости подзаряжать его.
- При замене сцепления или гидравлических компонентов строго соблюдать процедуру прокачки и адаптации.
- При первых признаках затруднённого переключения или рывков проводить диагностику актуатора, не дожидаясь появления ошибки.
Для коробок DSG DQ500 / DQ381:
- Регулярно (каждые 60 000 км) производить замену масла в коробке передач с использованием оригинального масла.
- При появлении первых признаков неисправности (рывки, задержки переключения) незамедлительно проводить диагностику.
- Учитывать, что отказ датчиков Bosch является системной проблемой для коробок определённых лет выпуска, и при пробеге свыше 60 000 км риск возрастает.
