Ошибка P1697: диагностика отсутствия сигнала от блока BCM по шине CCD на Chrysler, Jeep, Dodge — полное руководство

[morskoj]

Краткая сводка: значение кода P1697 для разных марок

Код ошибки двигателя автомобиля p1697 указывает на нарушение обмена данными по цифровой шине между контроллером силового агрегата и смежными электронными модулями. Наиболее часто встречается на автомобилях концерна Chrysler, где имеет строго определённую расшифровку. Ниже приведено соответствие «марка — значение ошибки».

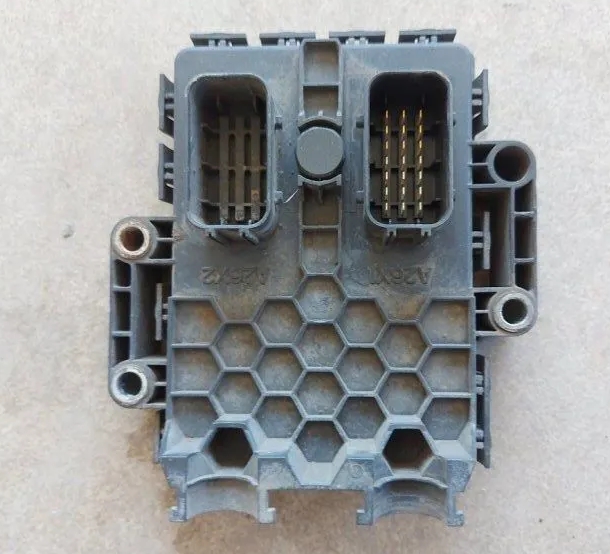

Ошибка P1697


Марка и модель	Значение ошибки P1697
Chrysler Sebring, PT Cruiser, Neon	Нет сообщения от блока BCM по шине CCD (отсутствие сигнала кузовного модуля)
Dodge Stratus, Caravan, Ram	Потеря связи с блоком управления кузовом по шине PCI (J1850)
Jeep Grand Cherokee, Wrangler	Нет сообщения по шине CCD от модуля кузовного оборудования
Некоторые модели Great Wall, Chery	Сходная неисправность — ошибка связи иммобилайзера с контроллером по CAN-линии

• На автомобилях Chrysler, Jeep и Dodge ошибка p1697 chrysler расшифровывается однозначно: контроллер двигателя (PCM) не принимает ожидаемых данных от Body Control Module (BCM) или Front Control Module по шине CCD (Chrysler Collision Detection).

• p1697 chrysler ошибка является следствием обрыва проводников, выхода из строя блока BCM либо нарушения конфигурации модулей.

• На других марках код ошибки p1697 может быть завязан на потерю связи с иммобилайзером, но в данной статье фокус именно на платформе Chrysler как наиболее распространённом источнике.

Причина возникновения ошибки P1697

Код P1697 генерируется блоком управления двигателем (PCM) в тот момент, когда в течение определённого времени отсутствует периодическое сообщение от блока управления кузовом (BCM) по двухпроводной шине CCD (провода CCD Bus+ и CCD Bus-). Шина CCD работает по принципу обнаружения коллизий на основе напряжения смещения: высокий уровень около 2,5 В, низкий около 2,5 В (дифференциальный сигнал). Отсутствие сообщений расценивается как неисправность сети.

Основные факторы, приводящие к ошибке P1697 на Chrysler

• Обрыв или короткое замыкание одного из проводов CCD-шины. Чаще всего повреждается скрутка жгута под панелью приборов или в гофре левой передней двери, где проходит проводка к BCM.

• Окисление контактов в разъёмах блоков PCM, BCM, приборной панели (MIC). Плохой контакт вызывает нестабильный обмен данными, и PCM перестаёт видеть BCM.

• Выход из строя самого блока BCM — внутренние повреждения микропроцессора или интерфейсного драйвера шины CCD. При этом BCM может перестать передавать сообщения или полностью выключаться.

• Сбой питания блока BCM: перегоревшие предохранители, окисленные клеммы на постоянном питании и зажигании, нарушение массы кузова (особенно на Dodge Caravan, где масса BCM находится под обшивкой багажника).

• Замыкание шины CCD на питание или землю. Может возникать из-за перетирания изоляции проводов в моторном отсеке или в районе стоек кузова.

• Установка нештатного оборудования, подключающегося к шине CCD без соблюдения импеданса, что нарушает уровни сигнала.

• Программный сбой в блоке PCM после разряда аккумулятора, неправильной «прикурки» или скачков напряжения. В этом случае ошибка p1697 chrysler может быть мнимой.

Можно ли продолжать движение на автомобиле с ошибкой P1697 или нужна эвакуация

Реакция автомобиля на активный код ошибки P1697 сильно варьируется в зависимости от модели и состояния шины.

• Если обмен по CCD отсутствует полностью, PCM переходит в аварийный режим. Двигатель может запускаться и работать, однако работа систем, управляемых BCM, будет нарушена: не работают стеклоочистители, указатели поворотов, центральный замок, подсветка приборов, кондиционер, генератор может не получать команду зарядки. Также на некоторых моделях может быть заблокирован запуск, если иммобилайзер интегрирован в BCM, — тогда потребуется эвакуация.

• Если связь потеряна только частично, двигатель запускается, но на панели загорается контрольная лампа неисправности и возможно отключение круиз-контроля, ABS, бензонасоса. В таких случаях можно своим ходом добраться до сервиса, однако рекомендуется эвакуация, так как неработающие световые приборы и стеклоочистители создают аварийную ситуацию.

• На Jeep Grand Cherokee с ошибкой P1697 нередко отказывает иммобилайзер, что полностью парализует пуск. Тогда эвакуация обязательна.

Таким образом, универсального ответа нет: если двигатель запущен и основные потребители работают, допускается кратковременное движение до места стоянки. При полном отказе пуска или отсутствии световых приборов — вызывать эвакуатор.

Увеличится ли расход топлива при езде с такой ошибкой двигателя

Ошибка P1697 не затрагивает управление топливоподачей и зажиганием напрямую. PCM, потеряв связь с BCM, продолжает работать по фиксированной стратегии. Расход топлива может незначительно возрасти на 2–4% по косвенным причинам:

• Отключение обратной связи от датчика температуры наружного воздуха (данные идут через BCM), что влияет на коррекцию состава смеси.

• Прекращение управления генератором по шине (режим фиксированного напряжения), что увеличивает нагрузку на двигатель.

• Отказ компрессора кондиционера, который обычно идёт по запросу через BCM; при жаркой погоде двигатель может работать чуть экономичнее без кондиционера, но в целом разница незначительна.

Таким образом, значительного роста расхода топлива при ошибке p1697 ожидать не стоит. Первоочередная задача — восстановить коммуникацию.

Как исправить ошибку P1697: подробные рекомендации по диагностике и ремонту

Необходимое оборудование

• Сканер с поддержкой протокола CCD/PCI (например, DRB III, Snap-on, Launch, Autel, или адаптер ELM327 с ПО типа AutoEnginuity/ScanXL для Chrysler).

• Мультиметр с функцией измерения сопротивления и напряжения (пределы 0–20 В, 0–200 Ом).

• Осциллограф (желателен) для контроля формы сигналов на шине CCD.

• Электрическая схема конкретной модели (Chrysler Sebring, PT Cruiser и т.д.).

• Набор торцевых головок и отвёрток для доступа к блокам.

Пошаговый алгоритм проверки цепи CCD-шины

Шаг 1. Считывание и документирование кодов

Подключите сканер к разъёму OBD-II (обычно под рулевой колонкой). Считайте ошибки во всех блоках — PCM, BCM, TCM, ABS, MIC. Ошибка p1697 chrysler в памяти PCM часто сопровождается кодами BCM (например, B1681, B1682). Запишите все коды, затем попытайтесь стереть. Если P1697 возвращается сразу при включении зажигания, переходите к проверке физического уровня шины.

Шаг 2. Проверка питания и массы BCM

BCM на Chrysler Sebring и PT Cruiser расположен слева под панелью, на Dodge Caravan — под капотом в блоке предохранителей. Найдите блок, проверьте все предохранители, связанные с BCM. Измерьте постоянное питание (обычно B+) и питание от замка зажигания (IGN +12 В) на разъёмах BCM. Проверьте надёжность массы — сопротивление между корпусом BCM и кузовом не должно превышать 0,2 Ом. При обрыве или некачественной массе блок работать не будет, что вызовет p1697 chrysler ошибка.

Шаг 3. Проверка целостности шины CCD

Шина CCD двухпроводная, состоит из CCD+ (фиолетовый с белой полосой или белый) и CCD- (фиолетовый с жёлтой полосой или чёрный). Проверку выполняйте при отключённом аккумуляторе.

• Измерьте сопротивление между проводами CCD+ и CCD- при отключённых разъёмах от всех блоков (PCM, BCM, MIC). Оно должно быть примерно 120–130 Ом (два оконечных резистора по 120 Ом в параллель дают 60 Ом? На самом деле на Chrysler CCD оконечные резисторы могут быть в PCM и MIC по 120 Ом, тогда сопротивление между линиями около 60 Ом. Но допустимые значения 55–65 Ом. Если 120 Ом — отсутствует один резистор. Если 0 Ом — короткое замыкание.

• Прозвоните каждую линию на массу и на питание — должно быть бесконечное сопротивление (нет замыкания).

• Прозвоните целостность каждой линии от PCM до BCM и от BCM до MIC. Сопротивление исправного провода менее 0,5 Ом.

• Осмотрите скрутки проводов — частое место обрыва в жгуте под рулевой колонкой и в дверных проёмах.

Шаг 4. Проверка уровней сигналов осциллографом

Подключите осциллограф к проводам CCD+ и CCD- (общий вывод осциллографа на кузов). При включённом зажигании на шине должна быть видна прямоугольная последовательность импульсов с амплитудой около 2,5 В относительно 2,5 В смещения (дифференциальный сигнал ±0,5 В). Если на обеих линиях постоянное напряжение 0 В или 12 В — имеется обрыв или замыкание.

Шаг 5. Изоляция виновного блока

Если физические параметры шины в норме, но ошибка P1697 остаётся, может быть неисправен один из блоков, захватывающих шину. Попробуйте поочерёдно отключать нежизненно важные модули (MIC, TCM, контроллер отопителя), чтобы выявить, после отключения какого блока связь восстанавливается.

Шаг 6. Проверка или замена BCM

Если после проверки питания, массы и проводки блок BCM не выходит на связь (сканер его не видит), вероятен выход BCM из строя. Замена BCM требует перепрограммирования и конфигурирования с помощью дилерского оборудования (DRB III или WiTECH). Новый или восстановленный BCM должен быть привязан к автомобилю: прописываются VIN-код, опции кузова, пробег.

Шаг 7. Сброс адаптаций и финальная проверка

После устранения неисправности сотрите все коды ошибок во всех блоках. Запустите двигатель, дайте поработать несколько минут, проверьте, что индикатор неисправности погас, и все кузовные функции восстановились. Проверьте генерацию напряжения зарядки, работу указателей поворота и стеклоочистителей.

Примеры из жизни, отзывы и рекомендации в ремонте

Случай 1: Chrysler PT Cruiser 2005, 2.0 бензин

Владелец столкнулся с неработающими поворотниками, стеклоочистителями и вентилятором печки. Двигатель работал, но на панели горел чек. Сканер обнаружил ошибка p1697. Мультиметр показал обрыв провода CCD+ в гофре левой передней двери. После восстановления пайкой и усадкой термоусадки все функции вернулись, код удалён.

Случай 2: Jeep Grand Cherokee WJ 2002, 4.0

Автомобиль не заводился, стартер крутил, но PCM не давал разрешения на впрыск. Сканер показал p1697 chrysler и код BCM — нет связи. Проверка питания BCM выявила сгоревший предохранитель F5 в монтажном блоке под капотом. Причина — короткое замыкание в проводке заднего дворника. После замены предохранителя и ремонта жгута связь восстановилась, двигатель запустился.

Случай 3: Dodge Caravan 2004, 3.3 V6

Ошибка p1697 chrysler ошибка сопровождалась отсутствием показаний температуры наружного воздуха и отключением климат-контроля. При прозвонке выявлена нарушенная масса G201 под консолью — болт окислился. После зачистки и обработки контактов связь BCM с PCM возобновилась, ошибка стерта.

Случай 4: Chrysler Sebring 2001

Плавающая ошибка p1697 то появлялась, то пропадала при проезде неровностей. Обнаружен ослабленный разъём C102 (жгут в ногах водителя). Фиксатор разъёма был сломан, контакты подгорели. Разъём заменили на новый, перепаяли клеммы, проблема ушла.

Случай 5: Dodge Ram 1500 2003

После неквалифицированного подключения магнитолы к шине CCD возникла ошибка p1697. Установленное оборудование нарушало импеданс линии, и PCM терял связь с BCM. Удаление дополнительного модуля и замена перебитого провода CCD восстановили нормальную работу.

Каждый из примеров наглядно демонстрирует, что в основе кода P1697 лежит потеря коммуникации по шине. Последовательное измерение сопротивления, проверка питания и прозвонка проводов в 80% случаев выявляют место обрыва или короткого замыкания. Только убедившись в целостности линий и работоспособности оконечных резисторов, приступают к замене модулей. Грамотная диагностика на раннем этапе позволяет избежать замены исправных дорогостоящих блоков BCM и PCM.
