- Ошибка двигателя автомобиля P1670

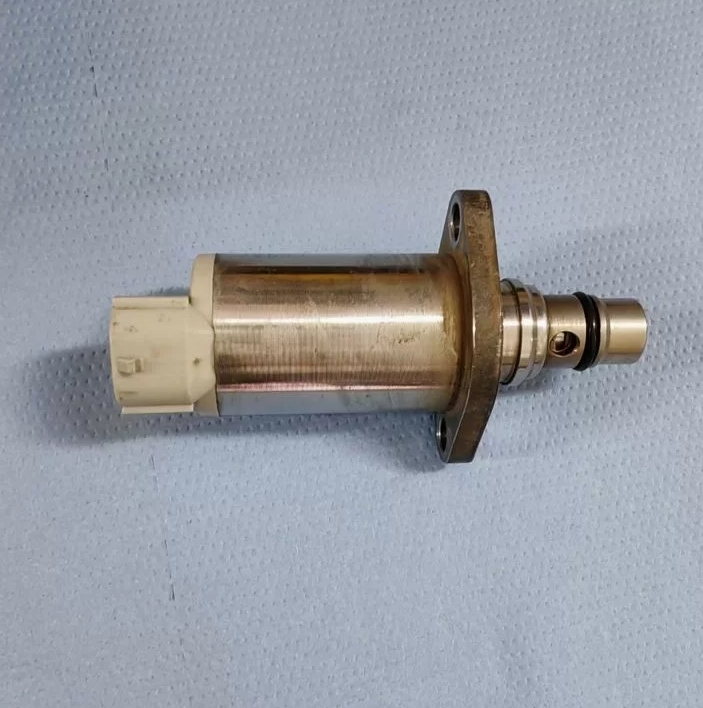

- scv_1.jpg (278.98 КБ) 232 просмотра
Причины возникновения ошибки P1670
Код P1670 в дизельных системах Common Rail производства Denso (устанавливаемых преимущественно на Toyota) регистрируется блоком управления двигателем (ECM) при обнаружении несоответствия между запрошенным и фактическим сигналом обратной связи в цепи управления топливным насосом. Физически это означает, что модуль EDU (Electronic Driving Unit), управляющий электромагнитным клапаном регулировки давления SCV, не может подтвердить корректное исполнение команд.
Конструктивные и эксплуатационные факторы
- Износ или механическое заклинивание клапана SCV. Внутренний золотник регулятора подвержен абразивному воздействию микрочастиц из топлива. При износе он теряет способность линейно перемещаться, что вызывает скачки фактического давления относительно целевого.
- Загрязнение топливной системы. Отложения лака и парафинов на штоке SCV приводят к его подклиниванию в определённых положениях. Ошибка может проявляться эпизодически на прогретом двигателе, когда вязкость отложений снижается.
- Обрыв или короткое замыкание в проводке между ECM, EDU и клапаном SCV. Чаще всего повреждения локализуются в гофре жгута возле разъёма на насосе или на самом блоке EDU из-за вибрации двигателя.
- Окисление или ослабление контактов в разъёмах. Высокие токи управления (до 3–4 А в импульсе) способствуют нагреву и деградации контактов, особенно в разъёме EDU.
- Выход из строя блока EDU. Полупроводниковые ключи, управляющие клапаном SCV, деградируют из-за термоциклирования. При этом частота и скважность ШИМ-сигнала остаются в норме, но реальный ток через обмотку не достигает нужного значения.
- Снижение производительности подкачивающего насоса в баке. Недостаточное давление на входе в ТНВД (менее 0,3 бар) заставляет SCV постоянно работать в крайних положениях, что ECM интерпретирует как ошибку обратной связи.
Особенности p1670 toyota ошибка на дизеле с системой D-4D
На моторах серии KD (1KD-FTV, 2KD-FTV) применяется двухканальная обратная связь: ECM отправляет целевые значения давления, а EDU отрабатывает ШИМ-управление SCV с контролем тока через обмотку. При p1670 toyota ошибка на дизеле этого семейства фиксируется именно отсутствие подтверждающего сигнала от EDU о величине протекающего тока. На двигателях AD (1AD-FTV, 2AD-FTV) алгоритм несколько иной, но суть ошибки идентична.
Можно ли продолжать движение на автомобиле или нужна эвакуация
Решение о возможности дальнейшего движения принимается строго на основании поведения автомобиля в момент возникновения ошибки P1670.
Сценарии, при которых допустимо движение до места ремонта
- Ошибка зафиксирована, но индикатор Check Engine горит постоянно, а двигатель работает ровно на всех режимах, тяга сохранена. Вероятнее всего, деградация SCV находится на ранней стадии. Допускается движение с ограничением скорости до 80 км/ч и минимальными нагрузками для исключения перехода в аварийный режим.
- Ошибка появляется только после длительной стоянки или в сырую погоду. Двигатель может кратковременно работать в режиме ограничения мощности (limp mode), но после перезапуска нормальная работа восстанавливается. Причина обычно кроется в контактах разъёмов. Движение возможно, но требует немедленной диагностики.
Условия, требующие немедленной остановки и эвакуации
- Двигатель глохнет на ходу и не запускается до полного остывания. Это указывает на терминальное заклинивание SCV в закрытом положении или полный отказ выходного каскада EDU. Дальнейшая попытка запуска с буксира может привести к гидроудару в плунжерной паре насоса и дорогостоящему ремонту.
- Постоянный переход в аварийный режим с резким падением мощности, вибрацией и детонационными стуками. Работа на обеднённой или переобогащённой смеси разрушает свечи накаливания и поршневую группу. В этом случае вызов эвакуатора обязателен.
Увеличится ли расход топлива при езде с ошибкой P1670
Рост расхода топлива — практически неизбежное следствие активации кода P1670. Причина кроется в стратегии управления ECM при потере достоверной обратной связи.
Механизм увеличения расхода
Когда блок управления не получает подтверждения о реальном положении регулятора SCV, он переходит на аварийные карты топливоподачи. Вместо точного поддержания давления по многофакторной модели используются фиксированные значения, основанные на оборотах и положении педали акселератора. Давление в рампе намеренно завышается на 15–25 % для предотвращения провалов тяги при резком ускорении. Избыток топлива, не востребованный двигателем, сливается через обратную магистраль в бак, напрямую увеличивая средний расход на 1,5–4 литра на 100 км в зависимости от режима движения.
Факторы, усугубляющие перерасход
- Периодическое зависание SCV в открытом положении вызывает скачки давления до 1800–2000 бар, после чего предохранительный клапан рампы сбрасывает излишек, и ECM компенсирует падение давления новой порцией топлива — расход растёт лавинообразно.
- Увеличенная нагрузка на генератор из-за непрерывной работы вентиляторов охлаждения (активируются как защитная мера при нештатной работе двигателя) добавляет 0,2–0,5 л/ч.
Пошаговая инструкция по устранению ошибки P1670
Представленный алгоритм построен на основе многолетней практики диагностики дизельных Toyota с системой Denso Common Rail. Любое вмешательство требует цифрового сканера с возможностью чтения текущих данных (Live Data) и активации исполнительных механизмов, а также мультиметра с функцией измерения скважности.
1. Первичный сбор данных сканером
Подключите диагностический прибор к разъёму DLC3. Считайте все сохранённые и активные коды. Обратите внимание на сопутствующие ошибки: P0087 (низкое давление в рампе), P0088 (высокое давление), P0627 (цепь управления топливным насосом), P0093 (утечка топлива). Их наличие помогает локализовать дефект.
2. Визуальный осмотр и контактная диагностика
- Проверьте целостность жгута проводов от ECM к EDU (разъём C92 на блоке EDU, расположенном на впускном коллекторе или клапанной крышке) и от EDU к SCV. На изломах гофры часто встречаются внутренние обрывы с сохранением изоляции.
- Расстыкуйте разъём SCV на топливном насосе и разъём EDU. Оцените состояние пинов: наличие зелёных окислов, подгораний, ослабления обжимки. При обнаружении дефектов обработайте контакты очистителем, восстановите обжимку.
- Измерьте напряжение питания на разъёме EDU: на контактах питания от главного реле EFI при включённом зажигании должно присутствовать стабильное напряжение аккумуляторной батареи (12,2–14,2 В). Падение ниже 11 В указывает на проблемы в силовой цепи.
3. Проверка электромагнитного клапана SCV
Это основной подозреваемый компонент при изолированной ошибке P1670.
Измерение электрических параметров
- Отключите разъём от SCV. Измерьте сопротивление обмотки между двумя контактами клапана. Нормальный диапазон при температуре 20 °C составляет 2,0–3,2 Ом. Отклонение на 10 % уже считается критичным.
- Проверьте сопротивление между каждым из контактов клапана и корпусом насоса. Должно быть «бесконечность» (мегаомы). Наличие утечки указывает на пробой изоляции обмотки.
Проверка подвижности золотника без демонтажа
- Подключите к выводам SCV источник постоянного напряжения 12 В кратковременно (1–2 секунды). Исправный клапан издаёт чёткий металлический щелчок — шток резко перемещается. Отсутствие звука или глухой стук сигнализирует о механическом заклинивании или залипании.
Диагностика с осциллографом (предпочтительный метод)
- Подключите щуп к сигнальному проводу SCV. На работающем двигателе сигнал должен представлять собой прямоугольные импульсы ШИМ с частотой около 4–6 кГц. Изменяйте нагрузку: скважность должна плавно меняться от 20 % на холостом ходу до 60–70 % при резком открытии дросселя. Залипания клапана проявляются как «дребезг» на вершинах импульсов или провалы скважности.
4. Диагностика блока управления EDU
Если клапан SCV и проводка исправны, необходимо проверить сам блок управления форсунками и клапаном.
Измерение управляющего сигнала ECM
- На разъёме EDU найдите контакты, идущие от ECM (обычно это сигнальные линии IFC — Injector Fuel Control). С помощью мультиметра в режиме измерения скважности или осциллографа убедитесь, что ECM отправляет команды. Отсутствие управляющего ШИМ-сигнала при активном зажигании смещает поиск в сторону самого ECM или обрыва проводки между ECM и EDU.
Термальное тестирование EDU
Значительная часть отказов EDU носит температурозависимый характер. Проверенный метод: прогреть блок промышленным феном до 60–70 °C, контролируя появление ошибки. Если P1670 выскакивает при нагреве, а на холодную двигатель работает нормально, EDU подлежит замене.
Контрольные точки напряжения на EDU
| Пин разъёма EDU (типовой мотор 1KD-FTV) | Параметр | Нормальное значение |
|---|
| +B (питание от главного реле) | Постоянное напряжение при зажигании | 11,5–14,0 В |
| E1, E2 (масса на двигатель) | Сопротивление относительно «минуса» АКБ | Менее 0,5 Ом |
| SCV+, SCV- | Импульсное напряжение при работе | Амплитуда до 12 В, частота 4–6 кГц |
| IFC (управление от ECM) | Постоянное напряжение при включённом зажигании | 2,5–4,5 В (плавающий ТТЛ-уровень) |
5. Проверка давления в топливной системе
- С помощью манометра или сканера проверьте давление в контуре низкого давления (до ТНВД). При работающем двигателе оно должно быть не менее 0,4–0,5 бар. Насос погружного типа в баке, выдающий менее 0,3 бар, приводит к кавитации на входе SCV, нестабильной работе регулятора и появлению P1670.
- Проверьте фактическое давление в рампе (FRP) относительно целевого (Target FRP) на холостом ходу и при 3000 об/мин без нагрузки. Допустимое расхождение — не более ±50 бар. При резком нажатии на педаль давление должно вырастать синхронно с ростом запроса без задержек и провалов.
6. Замена компонентов и завершение ремонта
По результатам диагностики выполняется замена неисправного элемента — SCV, EDU или ремонт проводки.
- Замена клапана SCV: открутить два винта Torx, извлечь старый клапан, установить новый с новой уплотнительной шайбой. Момент затяжки — 9,8 Н·м. Замена обязательно сопровождается сбросом адаптаций SCV через сканер (опция «SCV Learning» или «Reset SCV Adaptive Values»).
- Замена EDU: перед установкой нового блока нанести тонкий слой термопасты на контактную поверхность охлаждения. После замены выполнить программирование кодов форсунок (Injector Compensation Code) в память нового EDU.
- После любого ремонта удалить коды неисправностей, запустить двигатель и выполнить тестовую поездку в различных режимах для подтверждения отсутствия возврата ошибки.
7. Примеры из практики и отзывы специалистов
- На Land Cruiser Prado 120 2003 года с пробегом 280 000 км ошибка P1670 появлялась при прогреве и сбрасывалась после остывания. Клапан SCV был промыт очистителем топливных систем ультразвуком, после чего его сопротивление составило 2,8 Ом. Однако через неделю симптом вернулся. Полная замена SCV на оригинальный (Denso 294200-0040) с последующей адаптацией решила проблему окончательно. Выяснилось, что износ золотника носил механический характер и промывкой не устранялся.
- На Hilux 2011 года ошибка P1670 возникла после мойки двигателя. В разъёме EDU была обнаружена вода. Просушка контактов, обработка диэлектрической смазкой и восстановление герметичности уплотнителя разъёма устранили неисправность без замены компонентов.
- Нередко поступают отзывы о том, что после замены SCV давление в рампе оставалось нестабильным. Диагностика выявила трещину в сетчатом фильтре-стакане внутри ТНВД, пропускавшем мусор в новый клапан. Рекомендация: перед заменой SCV всегда осматривать фильтр тонкой очистки насоса.
