Ошибка P1660 Toyota Camry, Lexus RX – причины, диагностика и устранение

Сообщение

Краткая суть ошибки P1660 на разных марках

Ошибка двигателя автомобиля P1660 является специфическим кодом производителя, характерным для концерна Toyota и Lexus. Ниже приведено соответствие марки, модели и значения неисправности, которое заложено в электронный блок управления (ЭБУ).

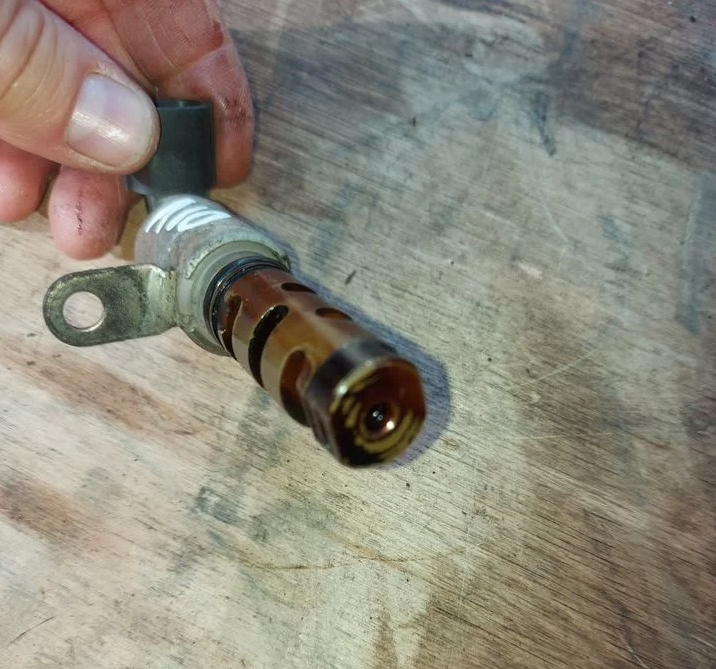

: Ошибка P1660; DTC_P1660.jpg (344.67 КБ) 2044 просмотра

Детальный разбор ошибки P1660

Марка и модель	Значение ошибки
Toyota Camry 2.4, 2.5, 3.5 (2AZ-FE, 2AR-FE, 2GR-FE)	Неисправность цепи управления электромагнитным клапаном системы изменения фаз газораспределения VVT-i (Bank 1, впуск)
Toyota RAV4, Corolla, Avensis с двигателями VVT-i	Обрыв или короткое замыкание в цепи клапана Oil Control Valve (OCV), банк 1
Lexus RX 2 поколение (RX300, RX330, RX350)	Неисправность цепи управления муфтой VVT-i, банк 1; неверный отклик системы
Lexus ES, IS, GS с двигателями 2GR-FSE, 3MZ-FE	Ошибка P1660 — нет реакции от клапана VVT-i при тестовой активации
Toyota Highlander, Sienna 3.3/3.5	Цепь управления клапаном VVT-i (Bank 1) – обрыв / КЗ / заедание

Таким образом, код ошибки P1660 всегда указывает на электрическую или механическую проблему в контуре управления фазовращателем первого ряда цилиндров. Наиболее часто эта ошибка регистрируется как P1660 тойота камри, P1660 ошибка лексус, а также P1660 Toyota Camry 3.5 ошибка на моторах 2GR-FE.

1. Причина возникновения ошибки P1660

Корень проблемы всегда лежит в системе VVT-i (Variable Valve Timing-intelligent). ЭБУ управляет муфтой газораспределения через электромагнитный масляный клапан OCV (Oil Control Valve). Модуль посылает на клапан широтно-импульсный сигнал с частотой около 300 Гц и скважностью, определяющей положение золотника. При возникновении электрической неисправности, несоответствии положения распредвала целевому значению или отсутствии должного отклика фиксируется код P1660.

Электрические причины

Обрыв или повреждение проводки в жгуте, идущем к разъему клапана VVT-i (обычно провод коричневый и красно-желтый).

Короткое замыкание на массу или +12В сигнального провода OCV.

Окисление, деформация контактов либо ослабление фиксатора в разъеме самого клапана.

Внутреннее короткое замыкание или обрыв обмотки электромагнитного клапана (сопротивление вне допуска 6.9–7.9 Ом при 20°C).

Выход из строя драйвера управления OCV в блоке ECM (крайне редко, после неквалифицированной «прозвонки» цепи под нагрузкой).

Механические и гидравлические причины

Загрязнение или заклинивание золотника клапана VVT-i продуктами износа масла и отложениями. Клапан не может свободно перемещаться под действием ШИМ-сигнала.

Засорение сетчатого фильтра, встроенного в клапан или в канал головки блока.

Пониженное давление масла в двигателе из-за неисправного масляного насоса, забитого маслозаборника или низкого уровня масла.

Использование масла неподходящей вязкости или сильно изношенного масла, не обеспечивающего гидравлический отклик муфты.

Механический износ или заклинивание самой муфты VVT-i (редко, при больших пробегах и недостаточном обслуживании).

Практика показывает: в 8 случаях из 10 ошибка P1660 вызывается именно загрязнением или отказом электромагнитного клапана OCV. На двигателях 2GR-FE (P1660 Toyota Camry 3.5 ошибка) типичная картина — нагар на золотнике, приводящий к зависанию в одном положении.

2. Можно ли продолжать движение или нужна эвакуация?

Эксплуатация автомобиля с кодом P1660 нежелательна, но чаще всего не требует немедленной эвакуации. Двигатель остаётся на базовой фазе газораспределения (положение «покоя» муфты). Это означает:

Потерю оптимизации наполнения цилиндров — снижение мощности и приёмистости, особенно на средних оборотах.

Неустойчивую работу на холостом ходу, возможны провалы при резком нажатии педали акселератора.

Повышенную нагрузку на каталитический нейтрализатор из-за неполного сгорания смеси.

Эвакуация рекомендуется в случаях, когда одновременно с горящим Check Engine наблюдаются:

Сильный посторонний шум из зоны крышки цепи ГРМ (признак механического разрушения муфты).

Падение давления масла (горит красная лампа давления).

Двигатель глохнет или переходит в аварийный режим с ограничением оборотов.

Во всех остальных ситуациях своим ходом до места ремонта доехать можно, избегая высоких нагрузок и оборотов выше 3000 об/мин.

3. Увеличится ли расход топлива при езде с ошибкой P1660?

Да, расход топлива неизбежно возрастёт. Система VVT-i оптимизирует перекрытие клапанов в зависимости от нагрузки и оборотов, обеспечивая наилучшее смесеобразование. При неработающей муфте (ошибка P1660 тойота камри и т.п.) фазы не изменяются, двигатель работает по жёсткой характеристике. Это приводит к:

Увеличению расхода в городском цикле на 10–20%.

Снижению крутящего момента на низах и необходимости сильнее открывать дроссель для достижения той же динамики.

Обогащению смеси при неоптимальном наполнении, что фиксируется по краткосрочной топливной коррекции (STFT) в плюс.

После устранения неисправности расход возвращается к паспортным величинам.

4. Как исправить ошибку P1660 – подробные рекомендации

4.1 Предварительная проверка и считывание кодов

Перед любыми манипуляциями подключите сканер OBD-II (лучше оригинальный Techstream или адаптер с протоколом Toyota) и считайте все сохранённые и ожидающие коды. Ошибка P1660 Lexus, Toyota всегда дополняется стоп-кадрами (Freeze Frame), в которых зафиксированы обороты, температура двигателя, нагрузка, скорость автомобиля на момент возникновения. Сохраните эти данные — они пригодятся для повторной проверки.

Убедитесь, что активных кодов по другим системам (пропуски зажигания, датчики положения распредвала) нет. Наличие P0011, P0012, P0014 вместе с P1660 укажет на расширенную проблему муфты.

Проверьте уровень и состояние масла. Грязное или низкое масло — первый кандидат на причину ошибки. Выполните замену масла и фильтра перед детальной диагностикой.

4.2 Проверка электромагнитного клапана VVT-i (OCV)

Клапан расположен на головке блока цилиндров со стороны впускного распредвала (Bank 1). На моторе 2GR-FE (P1660 камри 3.5) это передний клапан у правого торца двигателя, ближе к радиатору. На 2AZ-FE — с левой стороны ГБЦ.

Необходимый инструмент и параметры

Мультиметр с функцией измерения сопротивления и частоты, а также прозвонки цепи.

Источник питания 12В (можно использовать автомобильный аккумулятор через предохранитель 5А).

Адаптер для обратной прозвонки разъёма (тонкие щупы).

Заводской допуск сопротивления обмотки клапана: 6.9–7.9 Ом при 20°C (для большинства двигателей 2AZ-FE, 2GR-FE). Отклонение на 0.3–0.4 Ом обычно допустимо, но ток покоя будет выше.

Методика проверки

Отключите разъём клапана OCV. Визуально оцените состояние контактов на наличие зелёного налёта или оплавления.

Измерьте сопротивление между двумя контактами клапана. Если мультиметр показывает бесконечность или ноль — клапан неисправен, требуется замена.

Подайте на контакты клапана 12В кратковременно (соблюдая полярность не обязательно, это соленоид). Исправный золотник должен издавать чёткий металлический щелчок и полностью втягиваться. Визуально через отверстия можно увидеть смещение шторки. Если щелчок глухой или движения нет — клапан загрязнён или механически заклинен.

Проверьте ход золотника: при подаче питания шток должен выдвигаться не менее чем на 5–6 мм. Неполный ход приводит к тому, что муфта недополучает давление.

4.3 Диагностика проводки и разъёмов

Если клапан исправен, проблема в цепи управления.

Включите зажигание, не заводя двигатель. На разъёме жгута, идущем к клапану, один из контактов должен показывать напряжение +12В (постоянное питание от главного реле EFI). Второй контакт — управляющий, идёт к блоку ECM.

Проверьте целостность цепи массы через управляющий провод: отключите разъём ECM, найдите соответствующий пин (по схеме, например, для 2GR-FE это пин 100 или 101 на разъёме E8) и прозвоните провод от разъёма клапана до пина ECM. Сопротивление должно быть менее 1 Ом.

Проверьте отсутствие замыкания управляющего провода на массу или питание при отключённых разъёмах с обеих сторон.

Подключите осциллограф (если есть) или мультиметр в режим измерения частоты к управляющему проводу, заведите двигатель. Должна наблюдаться частота около 300 Гц при скважности, меняющейся в зависимости от оборотов. Отсутствие сигнала — неисправность блока управления.

В реальных условиях на ошибку P1660 нередко выходит оплавленный провод, касающийся выпускного коллектора, или гниющий разъём после неудачной мойки двигателя.

4.4 Проверка давления масла и состояния муфты

Если электрическая часть исправна, а код возвращается, необходимо проверить гидравлику.

Подключите манометр к контрольному отверстию масляной системы. На прогретом двигателе на холостом ходу должно быть не менее 0.8–1.0 кгс/см², на 3000 об/мин — 3.5–5.0 кгс/см² (зависит от двигателя). Низкое давление — причина слабого отклика муфты.

Выкрутите клапан OCV и осмотрите внутреннюю сетку. Если сетка забита отложениями, прочистите её и промойте установочное место.

Выполните активный тест муфты VVT-i через дилерский сканер Techstream: в режиме Active Test выберите VVT Control Bank1, задайте значение 50% (или 80%). Контролируйте фактический угол распредвала (VVT Actual Angle). При исправной системе угол плавно меняется на заданную величину без рывков и запаздывания. Запаздывание более 2–3 секунд или несоответствие более 5 градусов от целевого — признак загрязнения муфты или проблем с давлением.

4.5 Замена клапана VVT-i на примере Toyota Camry 3.5 (2GR-FE)

Наиболее частая операция при ошибке P1660 — замена клапана OCV. Процедура схожа и для моделей Lexus RX 2 поколения, а также двигателей 2AZ-FE, 2AR-FE.

Инструмент

Головка на 10 мм с удлинителем.

Отвёртка плоская (для поддевания разъёма).

Динамометрический ключ с головкой на 10.

Чистая ветошь и очиститель тормозов.

Пошаговая инструкция

Отключите отрицательную клемму аккумулятора.

Отсоедините разъём клапана, предварительно сжав фиксатор.

Головкой на 10 открутите единственный болт крепления клапана (момент затяжки при установке 9 Н·м).

Аккуратно потяните клапан строго по оси, извлеките его из посадочного отверстия. Приготовьте ветошь — вытечет немного масла.

Осмотрите посадочное отверстие на предмет отложений. При необходимости аккуратно протрите безворсовой салфеткой.

Смажьте уплотнительное кольцо нового оригинального клапана чистым моторным маслом.

Установите новый клапан, равномерно вдавив до упора. Закрепите болтом с указанным моментом.

Подсоедините разъём до щелчка, наденьте клемму АКБ.

Запустите двигатель, прогрейте до рабочей температуры, удалите коды ошибок сканером. Выполните тестовую поездку.

В 95% случаев P1660 после замены клапана больше не появляется. Если код возвращается немедленно, необходимо повторно прозвонить цепь и проверить блок управления.

4.6 Реальные примеры и отзывы

Практика по коду Toyota P1660 на профильных станциях обслуживания и форумах владельцев даёт типовые сценарии.

Lexus RX 2 поколения, двигатель 3.3 (3MZ-FE). Ошибка P1660 ошибка лексус рх 2 поколение появилась после 180 тыс. км пробега. Диагностика показала сопротивление клапана 9 Ом при норме до 7.9 Ом. После замены оригинального клапана 15330-0A010 и промывки системы маслом проблема ушла.

Toyota Camry 3.5 (2007). Сканер показал P1660 Toyota Camry 3.5 ошибка одновременно с P0012 (запаздывание фазы). Проверка выявила, что золотник клапана заклинен в открытом положении — это не позволяло муфте вернуться в исходное состояние. Замена клапана и масла с промывкой устранили коды.

Toyota Avensis 2.0 (1AZ-FE). Ошибка P1660 появлялась эпизодически на холодную. Причина — окисленный контакт в колодке жгута, пропаяли провод, герметизировали разъём — неисправность пропала.

P1660 Lexus ES350 (2GR-FE). Владелец промыл старый клапан карбклинером, восстановил ход золотника, но через 500 км ошибка вернулась. При детальном осмотре нагар въелся в поверхность, люфт оставался. Замена клапана решила проблему окончательно.

Общая рекомендация специалистов: при появлении кода P1660 не ограничиваться сбросом адаптаций или простой чисткой — износ соленоида и усталость пружины золотника необратимы. Надёжнее произвести замену на новый компонент и параллельно обслужить систему смазки.
