Ошибка P1609 — полное техническое руководство по диагностике и устранению

Сообщение

Краткий определитель ошибки P1609 по маркам автомобилей

Toyota (Corolla, Avensis, RAV4, Camry) — внутренняя неисправность блока управления двигателем, ошибка контроля напряжения питания контроллера, сбой в цепи обратной связи иммобилайзера

Hyundai (Solaris, Accent, Elantra, i30, ix35) — ошибка иммобилайзера, неверный сигнал транспондера ключа, сбой связи между блоком управления двигателем и блоком иммобилайзера

Opel Corsa (Corsa C, Corsa D) — внутренняя неисправность блока управления двигателем, ошибка сохранения данных в памяти контроллера

КАМАЗ с двигателями Cummins (Евро-3, Евро-4) — неисправность цепи питания блока управления, напряжение питания контроллера ниже допустимого порога

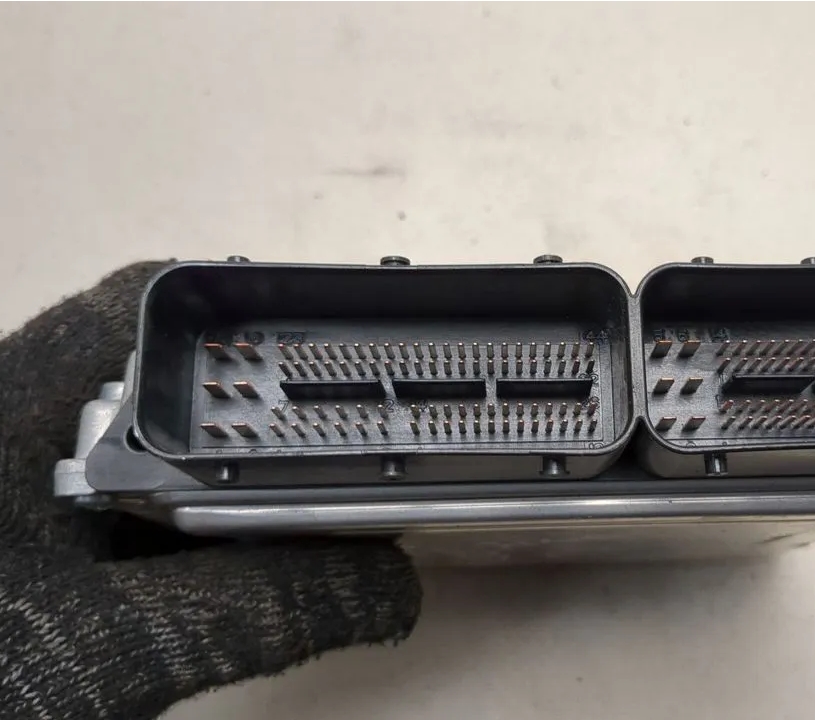

: Ошибка P1609; DTC_P1609.jpg (242.01 КБ) 229 просмотров

Подробный анализ ошибки P1609

Техническое описание кода неисправности

Код P1609 согласно спецификации OBD-II относится к категории кодов производителя и трактуется как "Контроллер двигателя — внутренняя неисправность" либо "Блок управления двигателем — ошибка контрольной суммы/памяти". Расшифровка существенно варьируется в зависимости от автопроизводителя и конкретной платформы. На автомобилях Toyota данный код часто связан с цепью диагностики напряжения питания внутри блока управления, а также процедурой подтверждения подлинности ключа иммобилайзера. В моделях Hyundai и Kia P1609 практически всегда указывает на сбой связи между контроллером двигателя и транспондером ключа. На Opel Corsa этот код фиксируется при нарушении записи данных адаптации в энергонезависимую память. На КАМАЗах с электронной системой управления Cummins ошибка P1609 сообщает о низком напряжении питания блока управления.

Общим для всех платформ является то, что P1609 редко указывает на внешний датчик или исполнительный механизм. Это код самодиагностики самого контроллера или его непосредственного окружения — цепей питания, памяти и иммобилайзера.

Причины возникновения ошибки P1609

Ошибка P1609 на автомобилях Toyota

Наиболее часто ошибка p1609 ошибка тойота регистрируется контроллерами Denso, устанавливаемыми на двигатели серий ZZ, ZR, AD. В памяти блока управления фиксируется код, указывающий на то, что при включении зажигания процессор не получил подтверждения от блока иммобилайзера или зафиксировал отклонение внутреннего опорного напряжения за допустимые рамки.

Основные причины появления p1609 toyota:

Сбой синхронизации иммобилайзера после замены блока управления двигателем, приборной панели или ключей зажигания. Каждый новый компонент требует процедуры ручной синхронизации, и без нее обмен кодами между транспондером и ЭБУ невозможен.

Нарушение питания блока управления при запуске двигателя. Если аккумулятор сильно разряжен, напряжение при прокрутке стартера падает ниже 7 Вольт. Внутренний источник питания контроллера отключается, и при восстановлении напряжения возникает переходный процесс, который ошибочно интерпретируется как неисправность.

Повреждение обмотки антенны иммобилайзера вокруг замка зажигания. С течением времени провод антенны переламывается в районе разъема, сигнал транспондера становится нестабильным, и блок управления выдает P1609.

Выход из строя транспондера в ключе. Механическое повреждение чипа или его залипание после падения ключа приводят к тому, что иммобилайзер не может прочитать уникальный код.

Дефект пайки микросхемы памяти EEPROM на плате блока управления Denso. На автомобилях старше 10 лет припой под чипом деградирует, вызывая потерю записанных данных о ключах.

Ошибка P1609 на автомобилях Hyundai

На платформе Hyundai Kia Motors ошибка p1609 hyundai имеет четкую трактовку — "Неисправность иммобилайзера — отсутствие ответа от транспондера". Контроллер двигателя при каждом включении зажигания посылает запрос блоку иммобилайзера Smartra. Тот, в свою очередь, через антенну считывает код транспондера и отправляет его обратно. При отсутствии ответа в течение заданного временного окна регистрируется ошибка.

Причины возникновения p1609 hyundai ошибка:

Неисправность блока Smartra. Данный блок расположен в районе замка зажигания и конструктивно объединен с антенной. Попадание влаги или конденсата внутрь корпуса вызывает коррозию платы и отказ электроники.

Обрыв линии связи K-Line или CAN между блоком Smartra и ЭБУ. На Hyundai Solaris и i30 проводка проложена с минимальными петлями, и в местах перегиба жгута жилы ломаются.

Проблемный ключ зажигания. Если автомобиль комплектовался несколькими ключами, и один из них утерян, а в памяти прописан его код, попытка завести двигатель запасным ключом с неверным или не прописанным кодом вызывает P1609.

Скачок напряжения при прикуривании. Блок Smartra чувствителен к перенапряжению, и импульс выше 15 Вольт может повредить его внутреннюю логику.

Окисление контактов в разъеме блока управления двигателем. На Hyundai с двигателями G4FA/G4FC ЭБУ установлен в моторном отсеке, и при нарушении герметичности корпуса влага проникает в разъем, что вызывает множественные ошибки, включая P1609.

Ошибка P1609 на Opel Corsa

На Opel Corsa C и Corsa D ошибка p1609 ошибка опель корса регистрируется блоком управления двигателем как "Внутренняя ошибка контроллера — неверная контрольная сумма". Причина кроется в нарушении целостности данных, хранящихся в EEPROM. Типичные факторы, приводящие к этому:

Некорректное завершение процедуры перепрошивки. Прерывание сессии программирования или использование нестабильного источника питания приводит к битому сектору памяти.

Электромагнитные помехи от неисправного генератора. Пульсации напряжения высокой частоты проникают в цепи питания контроллера и вызывают сбои записи.

Высыхание электролитических конденсаторов в блоке управления. Потеря фильтрующих свойств приводит к нестабильности питания ядра процессора.

Ошибка P1609 на КАМАЗ

На автомобилях КАМАЗ с двигателями Cummins ISB, ISLe ошибка камаз ошибка p1609 расшифровывается как "Напряжение питания контроллера ниже допустимого уровня". Данный код появляется, когда напряжение бортовой сети на входе блока управления падает ниже 6 Вольт во время запуска двигателя или ниже 11 Вольт в течение более чем 60 секунд при работающем моторе. Причины:

Износ аккумуляторных батарей. На КАМАЗах используются две батареи 12 Вольт, соединенные последовательно, и отказ одной из них вызывает глубокую просадку.

Нарушение контакта массы двигателя с рамой. Коррозия или ослабление болтового соединения создает дополнительное сопротивление в цепи питания.

Неисправность генератора или реле-регулятора. При падении напряжения заряда ниже 13 Вольт блок управления фиксирует ошибку.

Можно ли продолжать движение с активной ошибкой P1609

Ситуация на Toyota

Критичность ошибки P1609 на Тойоте напрямую зависит от ее первопричины. Если код вызван однократной просадкой напряжения при пуске и двигатель после сброса ошибки запускается, движение разрешено без ограничений. Однако если ошибка связана с иммобилайзером, ситуация опасна тем, что блок управления может перестать распознавать ключ прямо во время движения. Заглохший на трассе автомобиль создаст аварийную обстановку. Если лампа иммобилайзера мигает или горит постоянно, а P1609 не сбрасывается, от самостоятельной поездки лучше отказаться. На некоторых моделях Toyota аварийный алгоритм допускает запуск двигателя даже при неисправном иммобилайзере, но с ограничением времени работы (обычно 2–3 минуты). Этого достаточно, чтобы убрать машину с проезжей части, но недостаточно для движения в сервис.

Ситуация на Hyundai

На автомобилях Hyundai ошибка P1609, связанная с блоком Smartra, имеет особенность. При ее возникновении двигатель либо не запускается вовсе, либо запускается и глохнет через 2 секунды. Это штатный алгоритм защиты от угона. В подавляющем большинстве случаев самостоятельное движение невозможно. Попытки "обмануть" систему путем многократного поворота ключа или отключения аккумулятора результата не дают. Требуется эвакуация или выезд специалиста по чип-тюнингу на место для временного отключения иммобилайзера программным способом.

Если же ошибка возникла эпизодически, и двигатель продолжает работать, доехать до места ремонта можно, но следует помнить, что в любой момент контроллер может повторно опросить транспондер и заглушить мотор.

Ситуация на КАМАЗ

Для КАМАЗа код P1609 при работающем двигателе означает критически низкое напряжение бортовой сети. Эксплуатация в таком режиме категорически запрещена. При напряжении питания ниже 11 Вольт блок управления не может гарантировать корректную работу драйверов форсунок. Возможен неполный впрыск, пропуски воспламенения и, как следствие, гидроудар или прогорание поршней. Необходимо немедленно остановиться, заглушить двигатель и выяснить причину падения напряжения. Самостоятельное движение до сервиса допускается только после полной зарядки или замены аккумуляторных батарей и при стабильно работающем генераторе.

Влияние ошибки P1609 на расход топлива

Прямого влияния на топливные карты ошибка P1609 не оказывает, поскольку она не относится к системе управления топливоподачей или зажиганием. Однако вторичные последствия могут привести к изменению расхода.

На автомобилях Toyota и Hyundai, если ошибка иммобилайзера является следствием неисправности генератора или глубоких просадок напряжения, нестабильность питания сказывается на работе датчиков массового расхода воздуха и кислорода. Их выходной сигнал может искажаться помехами, что приведет к неверному расчету состава смеси. Двигатель начнет потреблять больше топлива на 5–10 процентов. На практике владельцы Hyundai Solaris с ошибкой p1609 05 (код окончания 05 означает конкретный сбой протокола обмена с иммобилайзером) отмечали плавающие обороты холостого хода. Причина была в том, что ЭБУ периодически сбрасывал адаптации из-за нестабильной связи со Smartra, и каждый раз заново обучался положению дроссельной заслонки и регулятору холостого хода, что временно увеличивало расход.

На Opel Corsa ошибка P1609 сама по себе не меняет расхода, но если ее причиной стал дефектный генератор с высокочастотными пульсациями, нарушается работа регулятора холостого хода и системы рециркуляции ОГ. Владельцы фиксировали увеличение городского расхода на 0.8–1.2 литра на 100 км.

На КАМАЗе при низком напряжении питания контроллер переходит на резервные топливные карты, заведомо более богатые. Расход дизельного топлива может вырасти на 10–15 процентов.

Методика устранения ошибки P1609

Диагностика и ремонт Toyota

Проверка транспондера и антенны иммобилайзера

Первым шагом при появлении ошибки p1609 ошибка тойота является исключение проблем с ключом. Попробуйте запустить двигатель вторым ключом. Если со вторым ключом ошибка не появляется, неисправен чип транспондера в первом ключе. Ремонт заключается в замене корпуса ключа с переносом механического жала, либо в приобретении нового ключа с последующей привязкой к автомобилю.

Далее необходимо проверить антенну иммобилайзера. Она представляет собой кольцо вокруг замка зажигания. Отключите разъем антенны и мультиметром измерьте сопротивление обмотки. Нормальное значение находится в диапазоне 20–30 Ом. Обрыв или короткое замыкание требуют замены антенны в сборе.

Синхронизация иммобилайзера

Если ключи исправны, но двигатель не запускается, потребуется процедура синхронизации. Для Toyota необходим сканер Toyota Techstream. Подключитесь к автомобилю, войдите в меню "Immobiliser — Utility — Key Registration". Система запросит мастер-код, который можно получить у дилера по VIN. После ввода мастер-кода следуйте инструкциям на экране: вставьте ключ, включите зажигание, дождитесь подтверждения регистрации. Повторите для всех ключей.

Пример из практики: Toyota Corolla 2008 года

Автомобиль перестал заводиться после длительной стоянки с разряженным аккумулятором. После зарядки и запуска от внешнего источника загорелась ошибка P1609. Проверка сканером показала отсутствие связи с иммобилайзером. При осмотре антенны замка зажигания обнаружено оплавление разъема вследствие короткого замыкания при попытке запуска от пускового устройства с нестабильным напряжением. После замены антенны и повторной синхронизации ключей двигатель запустился, ошибка удалена.

Проверка и ремонт платы ЭБУ Denso

Если антенна и ключи исправны, но синхронизация не проходит, проблема в блоке управления. Вскройте корпус и осмотрите микросхему EEPROM. Часто кольцевые микротрещины припоя на ее выводах приводят к потери связи с иммобилайзером. Пропайка микросхемы флюсом и припоем устраняет дефект. После пропайки требуется повторная процедура синхронизации ключей.

Диагностика и ремонт Hyundai

Проверка блока Smartra

На Hyundai при ошибке p1609 hyundai ошибка алгоритм начинается с проверки блока Smartra. Снимите кожух рулевой колонки и найдите блок, закрепленный на замке зажигания. Визуально осмотрите корпус на наличие трещин и следов влаги. Отключите разъем и проверьте питание на контактах. Напряжение должно составлять 12 Вольт при включенном зажигании. Если питание отсутствует, проверьте предохранитель в салонном блоке, отвечающий за иммобилайзер.

Проверка сигнальной линии выполняется осциллографом. При включении зажигания на K-Line должна появиться пачка импульсов обмена данными между Smartra и ЭБУ. Отсутствие импульсов указывает на обрыв провода или неисправность самого блока Smartra. В последнем случае блок подлежит замене. Учтите, что новый блок потребует программирования и привязки ключей.

Пример из практики: Hyundai Solaris 2012 года

Автомобиль не заводился, стартер крутил, зажигание включалось, но схватывания не было. Диагностика показала код P1609. Проверка блока Smartra выявила коррозию на плате внутри корпуса. Блок был залит конденсатом из-за неправильно установленного ветровика, по которому вода стекала на рулевую колонку. После замены Smartra и программирования ключей двигатель запустился. Дополнительно устранена причина попадания влаги.

Сброс и адаптация ключей

При замене блока Smartra или ЭБУ на Hyundai требуется выполнить процедуру "Neutral Mode" или прямое программирование через сканер. Подключается GDS или универсальный сканер с поддержкой Hyundai Kia. Процедура включает ввод PIN-кода и последовательное обучение ключей. После успешного программирования ошибка P1609 стирается.

Устранение ошибки P1609 на Opel Corsa

Для Opel Corsa C с двигателями Z12XE, Z14XE блок управления находится в моторном отсеке. Первым делом проверьте качество контакта массы. Провод массы крепится к шпильке на головке блока цилиндров. Окисление этого соединения вызывает нестабильность питания и ошибку P1609. Зачистите клемму, обработайте медной смазкой и надежно затяните.

Далее выполните сброс адаптаций и перепрошивку блока управления с помощью Op-Com. Важно использовать стабилизированный источник питания на время программирования. Если ошибка возвращается после перепрошивки, блок подлежит вскрытию и ремонту с заменой конденсаторов.

Пример из практики: Opel Corsa D 1.2

После неквалифицированной чип-тюнинговой прошивки на автомобиле появилась ошибка P1609. Двигатель работал с перебоями, лампа Check Engine горела постоянно. Попытка залить стоковую прошивку не удалась из-за битого сектора памяти. Потребовался демонтаж микросхемы EEPROM, считывание программатором, восстановление заводского дампа и обратная запайка. После процедуры ошибка ушла, двигатель заработал штатно.

Устранение ошибки P1609 на КАМАЗ

Проверка цепей питания

На КАМАЗе с двигателем Cummins первым делом измеряется напряжение непосредственно на разъеме блока управления. Используйте мультиметр в режиме измерения постоянного напряжения. При включенном зажигании, но неработающем двигателе, напряжение должно быть не ниже 12.2 Вольт. При работающем моторе — 13.8–14.2 Вольт. Если напряжение ниже, проверьте состояние клемм аккумуляторных батарей. На КАМАЗах часто окисляются межбатарейные перемычки и наконечники силовых проводов. Снимите, зачистите и обожмите клеммы.

Проверьте массу двигателя. Провод массы идет от блока цилиндров к раме. Ослабление болта или коррозия создают падение напряжения, которое и приводит к ошибке P1609.

Пример из практики: КАМАЗ 65115 с двигателем Cummins ISB

Автомобиль жаловался на потерю мощности и ошибку P1609. При замере напряжения на входе ЭБУ при работающем двигателе обнаружено 10.8 Вольт вместо нормы. Причина — окислившийся и подгоревший контакт массы на раме. После зачистки, замены болта и шайбы напряжение восстановилось до 13.9 Вольт, ошибка удалена, мощность вернулась к паспортным значениям.

Марка и модель	Система, генерирующая код	Первоочередная проверка
Toyota Corolla, Camry	Иммобилайзер / питание ЭБУ	Сопротивление антенны, синхронизация ключей
Hyundai Solaris, i30	Smartra / иммобилайзер	Питание и сигнал K-Line блока Smartra
Opel Corsa C, D	ЭБУ двигателя	Целостность прошивки, масса ЭБУ
КАМАЗ Cummins	Система питания контроллера	Напряжение на входе ЭБУ, масса двигателя
