Ошибка P1602: полное руководство по диагностике и устранению пропадания напряжения питания контроллера ЭБУ

Сообщение

Краткая справка по маркам автомобилей

Лада Веста, Гранта, Калина, Приора, Ларгус, XRAY, Нива — пропадание напряжения питания контроллера, обрыв цепи питания ЭБУ, неисправность главного реле или силового предохранителя

ВАЗ 2107, 2110, 2112, 2114, 2115 — пропадание напряжения в цепи питания блока управления двигателем, плохой контакт в разъемах жгута, окисление клемм предохранителей

ГАЗель Бизнес, ГАЗель Next, УАЗ Патриот — пропадание питания контроллера, неисправность реле зажигания, обрыв провода массы ЭБУ

Chevrolet Niva — ошибка питания контроллера Bosch MP7.0 или Bosch ME17.9.7, обрыв цепи постоянного питания или массы

Toyota Corolla, Camry, RAV4 — ошибка связи с иммобилайзером, нарушение питания дежурной цепи памяти ECM

Volkswagen Passat B5, Audi A6 C5 — ошибка питания блока управления двигателя, неисправность реле питания ECM

Ford Transit Connect — потеря напряжения в цепи Keep Alive Memory, сброс адаптаций

Opel Vectra B, Astra G — неисправность цепи питания блока управления, обрыв провода массы

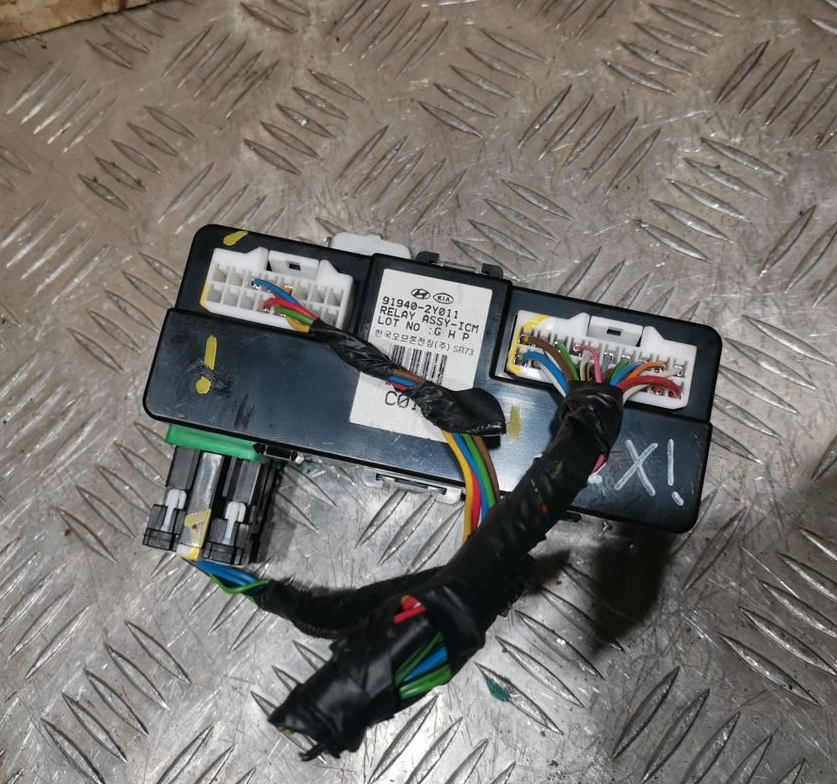

: Ошибка P1602; DTC_P1602.jpg (494.31 КБ) 1110 просмотров

Природа кода неисправности P1602

Код P1602 относится к категории специфических кодов производителя и на абсолютном большинстве автомобилей российского производства, а также на многих иномарках, указывает на одну и ту же проблему — нарушение электропитания блока управления двигателем. Расшифровка кода в русскоязычных сервис-мануалах звучит как "Пропадание напряжения питания контроллера", "Обрыв цепи питания блока управления" или "Напряжение питания контроллера ниже допустимого порога".

Физический смысл ошибки состоит в том, что блок управления двигателем непрерывно мониторит напряжение на своем входе питания. Контроллер имеет несколько цепей питания: основное питание, подаваемое через главное реле при включении зажигания, и дежурное питание, идущее напрямую от аккумулятора для сохранения памяти и адаптаций. Если в любой из этих цепей напряжение падает ниже калиброванного порога (обычно ниже 6–7 Вольт) на время, превышающее заданную уставку, ECM фиксирует код P1602.

Принципиально важно отличать код P1602 от кода P0562 (низкое напряжение бортсети). P0562 записывается при общем низком напряжении в системе, вызванном разряженным аккумулятором или неисправным генератором. P1602 же указывает на локальную проблему — напряжение пропадает именно на входе самого контроллера, в то время как остальные системы автомобиля могут получать питание штатно.

На некоторых иномарках код P1602 имеет альтернативную расшифровку. На Toyota он может обозначать "Immobilizer Communication Error" — ошибку связи ECM с иммобилайзером. На VW и Audi — "Control Module Supply Voltage Too Low". На Ford — "KAM Power Circuit Malfunction". Поэтому до начала диагностики обязательна сверка кода с VIN-кодом автомобиля.

Электрическая архитектура питания контроллера на автомобилях ВАЗ

Для понимания причин возникновения ошибки необходимо четко представлять, как организовано питание ЭБУ. На автомобилях Lada с контроллерами Bosch M7.9.7, Bosch ME17.9.7, Январь 7.2, Ителма M73 схема питания включает следующие элементы:

Силовой предохранитель (обычно на 15 или 20 Ампер), установленный в монтажном блоке. Через него подается напряжение от аккумулятора на главное реле.

Главное реле зажигания. При включении зажигания его обмотка получает питание от замка зажигания, контакты замыкаются и подают +12В на входы питания контроллера.

Постоянное питание от аккумулятора, идущее в обход главного реле через отдельный предохранитель малого номинала. Эта цепь питает энергонезависимую память.

Масса контроллера, соединенная с кузовом или двигателем.

Нарушение в любом из этих компонентов ведет к записи кода P1602.

Основные причины возникновения ошибки P1602

Многолетняя практика диагностики автомобилей ВАЗ, ГАЗ, УАЗ и Chevrolet Niva позволяет выстроить четкую иерархию причин по частоте встречаемости.

Неисправность главного реле зажигания

Это наиболее массовая причина кода P1602 на автомобилях Lada. Главное реле коммутирует значительные токи, и его контакты со временем подгорают.

Подгорание силовых контактов реле. Сопротивление замкнутых контактов возрастает с долей Ома до десятков Ом, напряжение на выходе реле падает ниже критического порога.

Ослабление пружины контактной группы. Реле замыкается, но при вибрации контакты кратковременно расходятся, вызывая провалы напряжения длительностью в доли секунды, которые ECM фиксирует как пропадание питания.

Нарушение пайки внутри корпуса реле. Соединение между выводом и контактной группой разрушается, контакт становится перемежающимся.

Загрязнение или окисление гнезда реле в монтажном блоке, вызывающее плохой контакт и нагрев.

Проблемы с предохранителями

Окисление контактов предохранителя. На поверхности ножей образуется оксидная пленка, создающая переходное сопротивление.

Ослабление гнезда предохранителя в монтажном блоке. Гнездо разжимается, контакт становится ненадежным.

Микротрещина в плавкой вставке предохранителя, незаметная глазу. Предохранитель сохраняет целостность, но его сопротивление аномально высокое.

Повреждение проводки и разъемов

Обрыв провода питания в месте перегиба жгута. Наиболее уязвимые места — выход жгута из монтажного блока, переход жгута с кузова на двигатель.

Окисление контактов в разъеме ЭБУ. Влага, попавшая в разъем, вызывает коррозию пинов.

Плохой контакт массы контроллера. Точка крепления массы на двигателе или кузове покрывается коррозией.

Перетирание провода массы о кромку кузова.

Неисправность замка зажигания

На автомобилях ВАЗ старших поколений (2107, 2110, 2114, 2115, Нива) износ контактной группы замка зажигания является известной проблемой.

Подгорание контактов замка. Напряжение на выходе замка падает на 1–2 Вольта относительно напряжения на клеммах аккумулятора.

Износ механизма замка. Ключ не фиксируется в положении "Зажигание", контакт прерывается при вибрации.

Неисправность аккумуляторной батареи

Хотя код P1602 не является прямым индикатором проблем с АКБ, старая батарея с высоким внутренним сопротивлением вызывает глубокие просадки напряжения при включении зажигания и работе стартера. В момент пуска напряжение на входе контроллера может кратковременно падать до 5–6 Вольт, что провоцирует запись ошибки.

Внутренняя неисправность блока управления

Редкая, но подтвержденная практикой причина. Выход из строя входного стабилизатора напряжения на плате контроллера приводит к тому, что ECM фиксирует ложное пропадание питания при фактически нормальном напряжении на разъеме.

Анализ безопасности движения с активной ошибкой P1602

Оценка возможности эксплуатации зависит от того, как именно проявляется неисправность.

Двигатель запускается и работает нормально

Если код P1602 присутствует в памяти как исторический или спорадический, но в данный момент двигатель запускается и работает без перебоев, движение на автомобиле допускается. Однако следует понимать, что причина неисправности не исчезла и может проявиться в самый неподходящий момент.

Двигатель запускается, но работает нестабильно

Если пропадание питания носит перемежающийся характер, двигатель может троить, глохнуть на холостом ходу, терять мощность при разгоне. В этом случае движение возможно только до места ремонта с соблюдением мер предосторожности.

Двигатель не запускается

Полное отсутствие питания контроллера делает запуск двигателя невозможным. Не работают форсунки, катушки зажигания, бензонасос. Эвакуация обязательна.

Особый случай: пропадание питания в движении

Наиболее опасный сценарий — когда из-за плохого контакта в цепи питания контроллер обесточивается на ходу. Двигатель глохнет, отключаются усилитель руля и вакуумный усилитель тормозов. Автомобиль становится практически неуправляемым. При подтверждении такого характера неисправности эксплуатация категорически запрещена до полного устранения дефекта.

Влияние кода P1602 на расход топлива

Прямое влияние

Само по себе пропадание питания контроллера не увеличивает расход топлива, так как в момент пропадания впрыск и зажигание просто отключаются. Однако если неисправность связана с потерей постоянного питания, как на Ford, Toyota и некоторых Opel, контроллер теряет сохраненные адаптации. После каждого запуска ECM вынужден заново обучаться, работая на базовых калибровках с заведомо обогащенной смесью. Расход топлива возрастает на 7–10 процентов до завершения адаптации.

Косвенное влияние

Нестабильное питание контроллера может вызывать кратковременные отключения и повторные включения во время движения, что сбивает алгоритмы управления двигателем и приводит к неоптимальному смесеобразованию. Водитель может не замечать микросекундных провалов, но расход топлива при этом растет на 3–5 процентов.

Методика поиска и устранения неисправности

Диагностический протокол требует мультиметра, набора для проверки реле, а также электрической схемы конкретного автомобиля. Все проверки выполняются при выключенном зажигании, если не указано иное.

Первичная проверка напряжения на разъеме ЭБУ

Исходная точка диагностики, позволяющая отделить проблему питания от внутренней неисправности контроллера.

Найдите блок управления двигателем. На Lada Granta, Kalina, Priora он расположен под капотом у левой стойки. На Vesta и XRAY — за аккумулятором. На Chevrolet Niva — под бардачком.

Подключите мультиметр к пинам питания контроллера, не отсоединяя разъем. Для этого используйте тонкие щупы или иглы, прокалывающие изоляцию проводов со стороны жгута. Для Bosch M7.9.7 контакты питания — 12, 13, 44, 63. Для Январь 7.2 — 12, 13, 30, 44. Для Bosch ME17.9.7 — 1, 3, 5, 6 разъема.

При выключенном зажигании на пине постоянного питания должно быть напряжение, равное напряжению аккумулятора (12.4–12.8 В). Отсутствие напряжения — обрыв провода постоянного питания или предохранителя.

Включите зажигание. На пинах основного питания должно появиться +12В. Напряжение должно быть не ниже 11.5 Вольт. Если напряжение равно 0 В или значительно ниже 11 В, переходите к проверке главного реле.

Проверьте массу контроллера. Измерьте падение напряжения между корпусом ЭБУ и минусовой клеммой АКБ при включенном зажигании. Падение не должно превышать 0.2 Вольта. Большее падение говорит о плохой массе.

Проверка главного реле зажигания

Центральная точка диагностики для кода P1602 на ВАЗ.

Найдите главное реле в монтажном блоке. На Lada Granta, Kalina, Priora оно обычно обозначено как "Реле зажигания" или "Главное реле", расположено в блоке под капотом или в салоне слева от рулевой колонки.

Извлеките реле. Осмотрите его контакты и гнездо на предмет подгорания и коррозии.

Подайте на обмотку реле напряжение 12 Вольт. Должен быть слышен четкий щелчок. Измерьте сопротивление между силовыми контактами реле во включенном состоянии — оно должно быть не выше 0.2 Ома. Сопротивление 1–2 Ома и выше говорит о подгорании контактов.

Установите на место главного реле заведомо исправное реле (можно временно переставить аналогичное с другого гнезда, например реле вентилятора). Если код P1602 перестает появляться, неисправность найдена.

Проверка предохранителей

Найдите предохранители, отвечающие за питание контроллера. По схеме электрооборудования определите номера предохранителей и их номинал.

Извлеките предохранители. Осмотрите их — даже при визуально целом предохранителе проверьте его мультиметром в режиме прозвонки. Сопротивление исправного предохранителя — 0 Ом.

Осмотрите гнезда предохранителей. Подгоревшие или разжатые контакты подлежат восстановлению или замене монтажного блока.

Проверка замка зажигания

Актуально для автомобилей ВАЗ старших поколений и Нивы.

Снимите кожух рулевой колонки. Найдите разъем контактной группы замка зажигания.

При включенном зажигании измерьте напряжение на выходном контакте замка, питающем реле зажигания. Напряжение должно быть равно напряжению на клеммах АКБ. Падение более чем на 0.5 Вольта говорит об износе контактов.

Покачивая ключ в замке, наблюдайте за показаниями вольтметра. Скачки напряжения указывают на механический износ замка.

Проверка целостности проводки

Визуально осмотрите жгут проводов от монтажного блока до разъема ЭБУ. Ищите оплавления, потертости, следы перегрева изоляции.

Прозвоните провод постоянного питания от предохранителя до пина на разъеме ЭБУ. Сопротивление — не более 0.5 Ома.

Прозвоните провода основного питания от главного реле до пинов на разъеме ЭБУ. Сопротивление каждого провода — не более 0.5 Ома.

Прозвоните провод массы от разъема ЭБУ до точки крепления на кузове. Сопротивление — не более 0.5 Ома.

Примеры из ремонтной практики

На Lada Granta 2014 года с 8-клапанным двигателем код P1602 проявлялся в виде самопроизвольного глушения двигателя на ходу с последующим успешным запуском через несколько минут. Диагностика показала перемежающееся пропадание напряжения на контактах питания ЭБУ. Причина — главное реле, контакты которого были покрыты нагаром и при нагреве теряли проводимость. После остывания контакт восстанавливался. Замена главного реле полностью устранила проблему.

На Lada Vesta 2016 года с двигателем 1.6 ошибка P1602 появилась после мойки двигателя. Вода попала в разъем ЭБУ, вызвав коррозию контактов массы. После продувки разъема сжатым воздухом, очистки контактов и обработки диэлектрической смазкой ошибка ушла.

На ВАЗ 2114 2006 года с контроллером Январь 7.2 код P1602 сопровождался полным отказом запуска. Стартер крутил, но двигатель не схватывал. Напряжение на входе ЭБУ отсутствовало. Причина — перегоревшая дорожка в монтажном блоке, по которой питание подавалось на главное реле. Дорожка была восстановлена пайкой с установкой внешней перемычки.

На Chevrolet Niva 2008 года код P1602 проявлялся только в сырую погоду. Причина — окисление контактов в разъеме ЭБУ, расположенном под бардачком. Влага с коврика испарялась и конденсировалась на холодном металле корпуса контроллера. Зачистка контактов и перенос блока в более защищенное место решили проблему.

На Lada Kalina 2009 года ошибка P1602 появилась после замены аккумулятора. Владелец перепутал клеммы при установке, что привело к короткому замыканию и выгоранию дорожки питания на плате самого контроллера. Потребовался ремонт ЭБУ на компонентном уровне — замена сгоревшего стабилизатора напряжения.

На ГАЗель Next с двигателем Cummins и контроллером Bosch код P1602 был вызван обрывом провода массы в жгуте, проходящем под радиатором. Провод был перетерт о кромку кузова. Восстановление провода и дополнительная защита гофрой устранили дефект.

На УАЗ Патриот 2012 года код P1602 сопровождался нестабильной работой двигателя на холостом ходу. Причина — плохой контакт массы контроллера, прикрученной к впускному коллектору. Резьбовое соединение было покрыто ржавчиной и масляным нагаром. Зачистка контакта и установка шайбы-гровера предотвратили повторное ослабление.

Завершающий этап и профилактика

После устранения неисправности необходимо очистить память ошибок сканером и выполнить тестовую поездку с контролем напряжения на входе ЭБУ в реальном времени. Для этого сканер должен поддерживать отображение параметра "Напряжение питания контроллера" или "Battery Voltage at ECM".

Для профилактики повторения ошибки P1602 на автомобилях ВАЗ и ГАЗ рекомендуется при каждом плановом техническом обслуживании выполнять следующие операции:

Извлекать и осматривать главное реле. При наличии следов потемнения пластика корпуса или запаха гари — замена.

Проверять состояние контактов предохранителей, при необходимости зачищать их мелкой наждачной бумагой.

Осматривать разъем ЭБУ на предмет попадания влаги и окисления. Обрабатывать контакты диэлектрической смазкой.

Проверять надежность крепления точек массы двигателя и кузова.

Код P1602, несмотря на кажущуюся простоту расшифровки, является сигналом о неисправности, которая в любой момент может привести к внезапной остановке двигателя в движении. Игнорирование этого кода, особенно если он проявляется эпизодически, чревато созданием аварийной ситуации, поэтому диагностика и ремонт должны быть выполнены при первой возможности.
