Техническая расшифровка кода P1580

Код ошибки P1580 в большинстве случаев не является универсальным кодом OBD-II, прописанным в общем стандарте SAE. Он относится к категории специфических кодов производителя. Чаще всего с ним сталкиваются владельцы автомобилей концерна Volkswagen Group (VAG: Audi, Volkswagen, Skoda, Seat), а также Volvo и Honda. Однако наиболее распространён запрос "ошибка p1580 мерседес".

В зависимости от платформы, содержимое ошибки меняется кардинально:

В автомобилях Mercedes-Benz: B37 (Электромеханический стояночный тормоз) – неисправность электродвигателя стояночного тормоза, короткое замыкание или обрыв цепи.

В Volvo: Неисправность цепи управления приводом дроссельной заслонки (ETC), нарушение сигнала.

В VAG (электронный ручник EPB): Правый исполнительный механизм стояночного тормоза, недостоверный сигнал.

В данном материале мы разберем два основных направления: ошибка двигателя автомобиля p1580, связанная с системой впуска и дроссельной заслонкой (характерная для Volvo и некоторых японских авто), и электрическая проблема электромеханического стояночного тормоза (Мерседес). Поскольку тег "p1580 ошибка мерседес" является высокочастотным, упор будет сделан на конструктивные особенности Штутгартской инженерной школы.

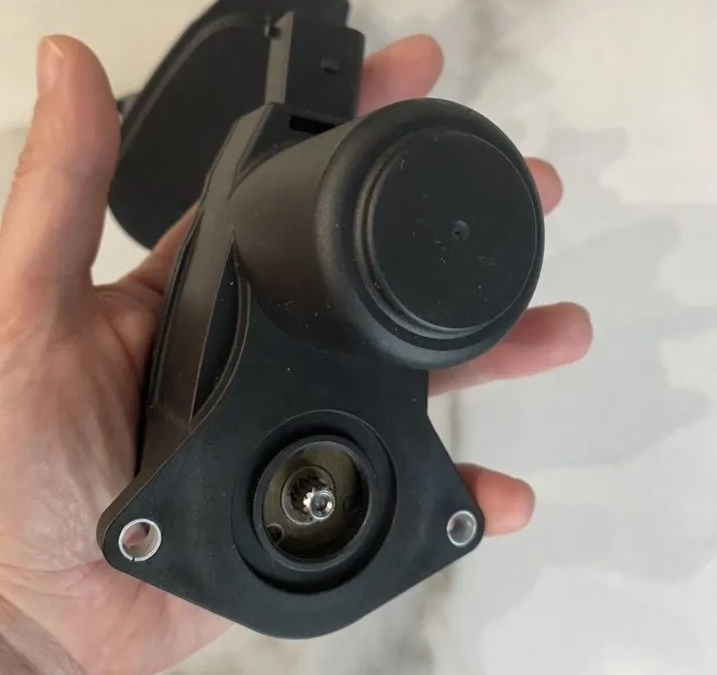

: Ошибка P1580; DTC_P1580.jpg (165.43 КБ) 267 просмотров

Природа неисправности: почему появляется ошибка p1580

Игнорирование природы возникновения кода ведет к бессмысленной замене исправных узлов. Рассмотрим физику процесса.

Сценарий 1: Система дроссельной заслонки (ETC/PPS)

Данная реализация характерна для систем с электронной педалью газа (Drive-by-Wire). Логический модуль сравнивает сигналы датчиков положения педали (PPS) и датчиков положения дроссельной заслонки (TPS).

Причины сбоя связи и электроники

Расхождение корреляции между двумя потенциометрами, встроенными в блок дросселя. Допустимый порог рассинхронизации превышен из-за износа резистивных дорожек.

Обрыв или высокое переходное сопротивление в "косе" проводки моторчика привода заслонки (H-Bridge). Часто происходит в жгуте, идущем под впускным коллектором.

Заклинивание механической части из-за нагара. Слой маслянистых отложений критически увеличивает момент страгивания. Блок управления фиксирует сверхток и отключает драйвер.

Сценарий 2: Электромеханический стояночный тормоз (EFB/EPB)

Классический представитель с кодом p1580 ошибка мерседес. Система блокирует задние колеса через суппорты со встроенным мотор-редуктором.

Механизм отказа

Внутреннее короткое замыкание (КЗ) щеточного узла электромотора. Под нагрузкой ток превышает номинал в несколько раз, срабатывает защита блока управления.

Обрыв питающего провода или повреждение изоляции в гофре перехода от кузова к задней балке. Характерно для универсалов М-класса.

Концевой выключатель (эффект Холла внутри редуктора) не видит полного втягивания штока. Тормоз бесконечно пытается дожать колодки, перегревая обмотку.

Сценарий 3: Косвенный отказ по питанию

Просадка напряжения аккумуляторной батареи в момент старта двигателя. Если потребитель кратковременно получает менее 9.5 Вольт, самодиагностика записывает ошибку P1580 как следствие невыполнения тестовой функции.

Можно ли продолжать движение: риски и последствия

Решение о самостоятельном движении зависит от того, какой узел вызвал ошибку p1580.

Электронная дроссельная заслонка

Движение категорически опасно. При регистрации ошибки P1580, связанной с корреляцией датчиков, блок управления двигателем (ECM) переходит в аварийный режим "limp mode".

Обороты принудительно ограничиваются (обычно 1500–2000 об/мин или холостой ход).

Педаль газа перестает реагировать адекватно нажатию. Ускорение невозможно.

При обгоне или пересечении перекрестка это создает прямую аварийную ситуацию. Требуется эвакуация.

Стояночный тормоз Mercedes-Benz

Здесь градация сложнее.

Если код зафиксирован как "спорадический" (непостоянный) и сбросился после перезапуска зажигания, а стояночный тормоз физически расторможен, можно проследовать до места ремонта своим ходом.

Если суппорт механически заклинило в зажатом состоянии (горит красная лампа, заднее колесо не вращается), самостоятельное движение исключено. Блок управления EPB в этом случае часто блокирует и автоматическую коробку передач (селектор не выходит из положения "P"). Здесь нужна эвакуация с частичной или полной погрузкой.

Не пытайтесь подать 12В напрямую на моторчик для растормаживания без схемы и точного разъема. Возможен выплав блока управления стояночным тормозом.

Резюмируя: Если ошибка двигателя автомобиля p1580 мигает индикатором "Check Engine", а тяга пропала — глушите двигатель и вызывайте эвакуатор. Если ошибка по ручнику, но колеса крутятся свободно — медленно и без резких торможений двигайтесь к электрику.

Влияние ошибки P1580 на расход топлива

Ответ однозначен: да, расход возрастет значительно, если неисправность касается впуска и смесеобразования.

Физика процесса при аварийном режиме

Когда ECM теряет контроль над положением дросселя из-за ошибки p1580, он прекращает управление моментом через воздух и переходит на управление через угол опережения зажигания и отсечку топлива по предельным оборотам. Однако базовая установка заслонки (часто механическая пружина возвращает её в положение около 6–8% открытия) уже не синхронизирована с оптимальной топливной картой.

Смесь становится неоптимальной (часто переобогащенной для предотвращения детонации).

Работа педалью газа приводит к хаотичным провалам вместо плавного сжигания смеси.

Практические данные

На атмосферных моторах Volvo серии 2.4 (D5244T и аналогичные бензиновые прототипы) ошибка по ETC (P1580) приводила к мгновенному росту мгновенного расхода на холостом ходу с 0.7–0.9 л/ч до 1.4–1.6 л/ч. В движении перерасход в сравнении с исправной системой достигал 30–50%, так как коробка передач отказывалась переходить на повышенные передачи из-за отсутствия сигнала момента.

Если код p1580 ошибка мерседес касается только системы парковочного тормоза и не затрагивает моторную электронику, расход топлива остается заводским. Сопротивление качению при расторможенных колодках остается в норме.

Системный подход к устранению ошибки P1580

Ниже представлена логика поиска, исключающая необоснованную замену агрегатов. Перед началом работ обязательно запишите все коды, посмотрите данные стоп-кадра (Freeze Frame).

Диагностика для владельцев Volvo и авто с ETC

Инструментарий

Мультиметр с поверкой по напряжению до 0.01 В.

Сканер с функцией чтения текущих параметров (Data Stream) — группа "Педаль/Заслонка".

Очиститель дроссельной заслонки (аэрозоль, не образующий токопроводящей пленки).

Алгоритм проверки

Визуальный осмотр. Снимите воздушный патрубок. Если заслонка "заросла" коксом так, что не видно зазора по кругу, - это причина.

Проверка предохранителей и реле. Найдите в боксе предохранитель электронного педального узла и моторчика ETC.

Проверка сигнала PPS (Педаль). На разъеме педали акселератора обычно два датчика (APP1 и APP2). В покое APP1 выдает напряжение в 2 раза меньше, чем APP2. При плавном нажатии напряжение должно расти синхронно и без провалов.

Проверка сектора TPS в блоке дросселя. Аналогично, сигналы TP1 и TP2 движутся в противофазе (сумма должна равняться примерно 5В). Любой скачок или несоответствие пропорций — повод заменить блок целиком, так как магнитные или резистивные дорожки изношены.

Мотор-тест. Не пытайтесь двигать шток пальцами на многих моделях (сорвете шестерни). Используйте функцию актуации в сканере. Слушайте звук мотора: рывки или зуд при движении говорят о "мертвых" сегментах электромотора.

Решение проблемы p1580 ошибка мерседес (EPB)

Практика автоэлектриков показывает, что в 70% случаев виноват исполнительный механизм или проводка к нему, а не блок управления.

Пошаговый мануал ремонта

1. Чтение точного субкода

Стандартный OBD2-адаптер за 500 рублей не покажет детализацию. Необходим сканер, работающий с парковочным тормозом (раздел P-brake, например Launch или Star Diagnosis). Нужно получить не просто "p1580", а суб-уточнение (например, "правый задний двигатель, обрыв цепи").

2. Ревизия разъема

Снимите заднее колесо (сторона указана в субкоде). Найдите моторчик стояночного тормоза. Часто он встроен в суппорт. Расстыкуйте разъем.

Визуально: "зелень" окислов, влага, оплавление пластика.

Прозвонка мультиметром: прибор в режим замера сопротивления (200 Ом). Измерьте сопротивление между силовыми контактами мотора (обычно 2 провода толще остальных). Сопротивление исправного моторчика должно быть 1.5–5 Ом.

Если сопротивление стремится к бесконечности (обрыв обмотки) или к нулю (межвитковое КЗ) — узел меняется.

Критический тест: измерьте сопротивление между корпусом суппорта и любым из силовых выводов мотора. Должна быть полная изоляция. Если прозванивается — пробой изоляции на массу.

3. Проверка питания

Включите зажигание, разъем скинут с моторчика. Мультиметр в режим вольтметра (20V). Попросите помощника нажать клавишу растормаживания/зажима ручника. На контактах разъема должен кратковременно появляться потенциал 12В (длительностью около 1–2 секунд). Если напряжение не приходит — обрыв провода от блока управления EPB, часто в месте перегиба под задним сиденьем или в гофре порога.

4. Замена и адаптация

Установка нового электромоторного суппорта или мотор-редуктора требует обязательного введения в сервисный режим.

На Mercedes-Benz (W211, W164, W221 поколение) категорически нельзя вдавливать поршень без активации режима замены колодок через диагностический прибор. Механическое вдавливание винтовой пары разрушает редуктор.

После ремонта стираем старые коды, делаем калибровку нулевой точки (зазор колодок), прогоняем цикл "зажать-отпустить" 3-4 раза.

Примеры из реальной практики и отзывы мастеров

Кейс 1: Volvo XC70, ошибка p1580

Клиент приехал в аварийном режиме. Сканирование показало P1580 (несоответствие сигналов заслонки). Очистка заслонки карбклинером не помогла, адаптация через VIDA срывалась на 28%.
При разборе выяснилось: пластиковые шестерни редуктора частично раскрошились, заслонку клинило в переходных положениях. Лечение: замена блока дроссельной заслонки б/у, но с обязательной "пропиской" через отключение иммобилайзера в прошивке (переподвязка). После сброса адаптаций и получаса поездок в учебном режиме смесеобразование вернулось к норме.

Кейс 2: Mercedes W164, стояночный тормоз не работает

Хозяин жаловался, что ошибка p1580 мерседес выскакивает после мойки и блокирует выезд. При детальной диагностике Star Diagnosis показал "сверхток" в приводе. Машина была на пневмоподвеске, колесо снято. При вскрытии разъема обнаружено, что резиновый уплотнитель был перекошен, вода попала в полость мотора. Контакты сгнили.
Восстановление: Промывка разъема спиртом, замена контактной группы (репин). Однако после включения мотор загудел с хрустом. После разбора выяснилось: ржавчина попала в планетарный редуктор. Установка нового редуктора с интегрированным контроллером Холла, прописывание лимитов срабатывания через Star/Xentry решило проблему. Ошибка ушла, адаптация "барабан-колодки" прошла успешно.

Типичная ошибка при ремонте

Слепое стирание кода P1580 на автомобилях концерна VAG с электроручником без физического ремонта. Проблема часто в правом моторчике, но попытка "отключить кнопку" или обесточить систему приводит к блокировке АКПП и аварийному свечению приборной панели.

Итоговые рекомендации по процедуре ремонта

При обнаружении кода неисправности p1580 в памяти не стоит сразу менять дорогостоящие блоки управления. Техническая статистика говорит о том, что цепь обычно разрывается на линии "потребитель – провод".

Всегда оценивайте состояние "массы" и силовых предохранителей.

Используйте только параметрический анализ (напряжение/ток), а не просто чтение ошибок сканером.

Для систем EPB и ETC замененный механический узел без финальной адаптации нулевых точек работать не будет, код вернется через 50 км пробега.

Помните: коды P1580, связанные с дросселем — это прямой путь к потере управляемости и ДТП. Данные, полученные при диагностике этой ошибки, критичны для сохранения ресурса двигателя и трансмиссии.
