Код P1541 ВАЗ — реле бензонасоса, обрыв цепи управления

Ошибка Р1541 ВАЗ фиксируется драйвером управления реле бензонасоса контроллера М7.9.7 при отсутствии нагрузки на выходе. Это означает обрыв в цепи управления или питания реле, либо перегорание его обмотки. Лампа Check Engine не загорается, но двигатель не запустится — бензонасос не создаст давление в топливной рампе.

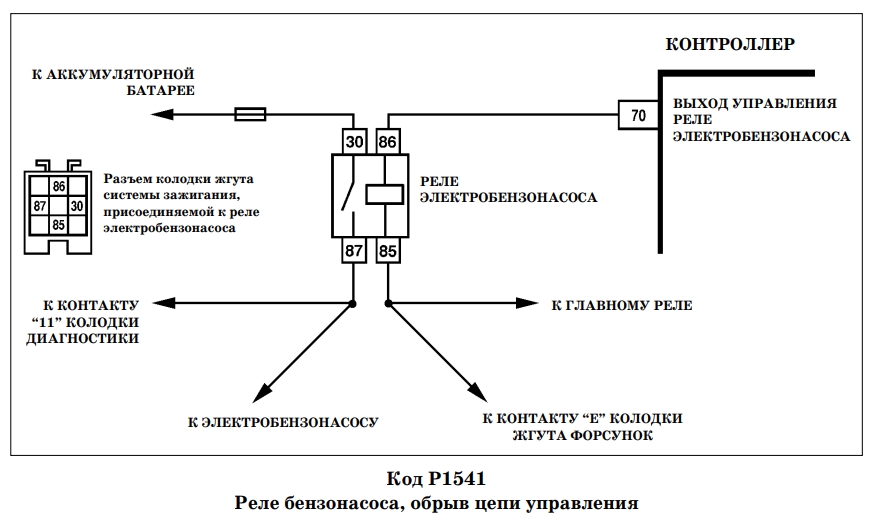

: схема подключения реле бензонасоса ВАЗ; DTC_P1541_vaz_lada_1.jpg (135.32 КБ) 574 просмотра

1. Условия регистрации

Двигатель работает или прокручивается стартером.

Самодиагностика драйвера определила отсутствие нагрузки на выходе.

Индикатор неисправности не активируется.

2. Можно ли продолжать движение?

Если двигатель уже запущен — допустимо. Но при следующей попытке пуска бензонасос не включится, и мотор не заведется. Ремонт требуется незамедлительно.

3. Диагностика

3.1 Проверка наличия кода

Считать память ЭБУ сканером. Код Р1541 сохраняется без включения лампы.

3.2 Проверка напряжения на контакте "85" колодки жгута

Отключить реле бензонасоса.

Включить зажигание.

Мультиметром измерить напряжение на контакте "85" колодки жгута относительно массы.

Должно быть +12 В — питание обмотки реле.

Отсутствие напряжения — обрыв провода питания или перегорание предохранителя.

3.3 Проверка напряжения на контакте "86" колодки жгута

При включенном зажигании измерить напряжение на контакте "86" относительно массы.

В момент, когда контроллер дает команду на включение насоса, напряжение должно падать с +12 В до нуля — драйвер замыкает цепь на массу.

Если напряжение всегда +12 В и не меняется — обрыв управляющего провода до ЭБУ или неисправность драйвера.

3.4 Проверка цепи управления на обрыв

Отключить разъем контроллера.

Прозвонить провод от контакта "86" колодки реле до соответствующего пина ЭБУ.

Сопротивление должно быть менее 1 Ом. Бесконечность — обрыв провода в жгуте.

3.5 Проверка реле

Сопротивление обмотки — 70–90 Ом.

Бесконечность — обрыв обмотки, реле под замену.

При подаче 12 В на обмотку реле должно замыкать силовые контакты.

4. Типичные причины

Перегорание обмотки реле бензонасоса.

Обрыв управляющего провода от реле до ЭБУ.

Перегорание предохранителя цепи питания обмотки реле.

Окисление контактов в колодке реле.

Неправильное подключение сигнализации — частая причина. При установке автосигнализации с автозапуском нередко повреждается или некорректно подключается штатная цепь управления реле бензонасоса.

После восстановления цепи — сброс кода. Проверить, что бензонасос включается кратковременно при включении зажигания и постоянно работает при прокрутке и работе двигателя. Отсутствие кода в памяти подтверждает исправность. Драйвер управления реле бензонасоса в контроллере М7.9.7 определяет обрыв, замыкание на массу или источник питания, что позволяет точно идентифицировать тип неисправности.

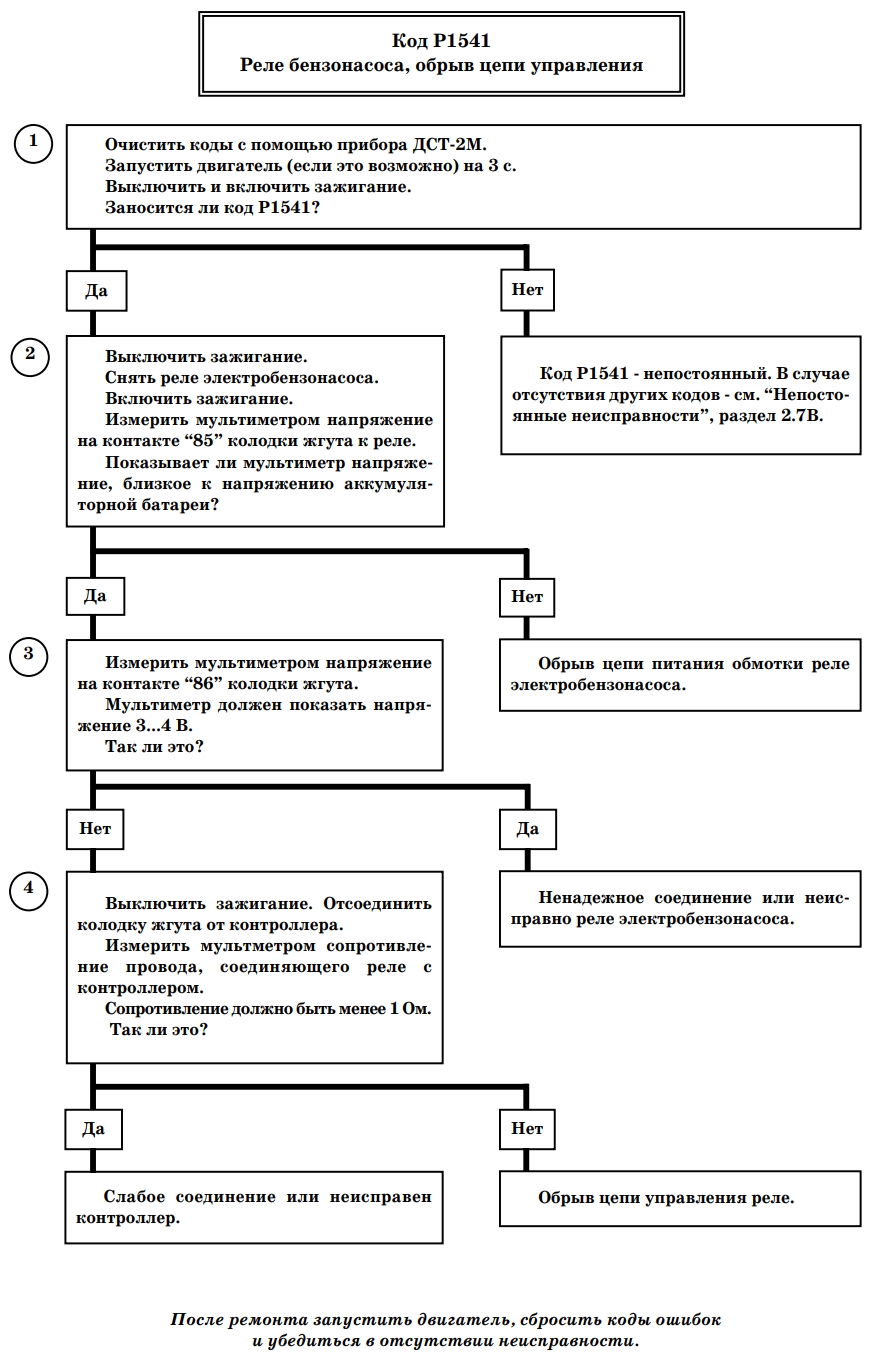

: Р1541 ВАЗ ошибка; DTC_P1541_vaz_lada_2.jpg (436.14 КБ) 574 просмотра

Сообщение

Ошибка P1541: детальный технический разбор неисправности цепи реле бензонасоса на автомобилях ВАЗ и LADA

Техническая расшифровка кода P1541

Код неисправности P1541 относится к категории специфических кодов производителя. В отличие от многих других кодов данной группы, его интерпретация имеет устойчивую привязку к автомобилям российского производства, оснащенным электронными системами управления двигателем. При считывании памяти блока управления и обнаружении записи Ошибка двигателя автомобиля p1541 специалист по диагностике должен понимать, что данный код в подавляющем большинстве случаев указывает на неисправность в цепи управления реле электробензонасоса.

На автомобилях ВАЗ и LADA, включая модели семейств Kalina, Priora, Granta, а также на модификациях с двигателями, соответствующими нормам Евро-3 и выше, код P1541 расшифровывается как "Fuel Pump Relay Control Circuit Malfunction" или "Relay of Fuel Pump Circuit Open". В русскоязычной диагностической документации формулировка звучит как "Цепь управления реле бензонасоса, обрыв" или "Неисправность цепи реле топливного насоса".

Запрос p1541 ошибка охватывает общий массив обращений. Конкретизация по маркам формируется через теги p1541 ваз и p1541 ошибка ваз. Наибольшая частотность фиксируется для моделей LADA Kalina и LADA Priora, что подтверждается запросами lada kalina ошибка p1541 и p1541 приора. Данный код является штатным для контроллеров Bosch M7.9.7, Bosch ME17.9.7, Январь 7.2 и Ителма VS 5.1, которыми комплектуются указанные автомобили.

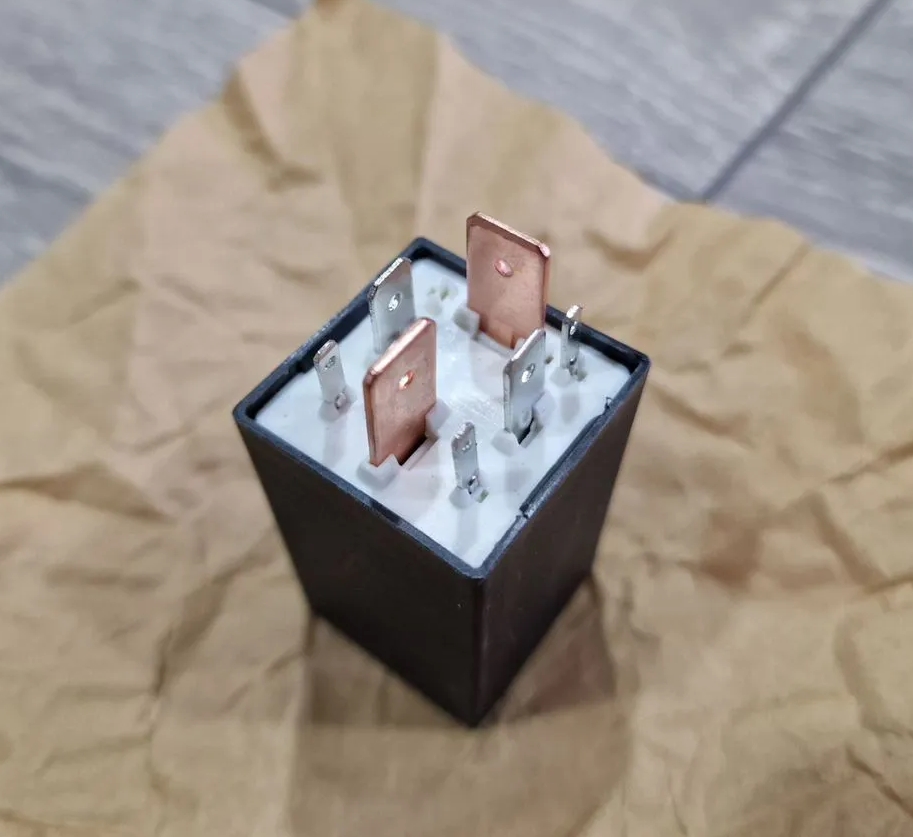

: Ошибка P1541; DTC_P1541_1.jpg (283.64 КБ) 454 просмотра

На некоторых иномарках код P1541 также встречается. В частности, на автомобилях Subaru он может указывать на неисправность датчика скорости автомобиля (Vehicle Speed Sensor Malfunction). На автомобилях Ford и Lincoln код связан с системой управления дроссельной заслонкой. На SsangYong P1541 может сигнализировать о проблеме иммобилайзера. Однако статистически эти случаи составляют незначительную долю от общего объема запросов по данному коду, львиная доля которых приходится именно на ВАЗ и LADA.

Причина возникновения ошибки

Этиология появления Ошибка двигателя автомобиля p1541 на автомобилях ВАЗ и LADA сегментируется на электрические, механические и программные факторы.

Электрические неисправности цепи реле бензонасоса

Данная группа причин является доминирующей при обращении по тегам p1541 ваз и p1541 ошибка ваз.

Обрыв обмотки самого реле бензонасоса. Со временем катушка реле теряет свои свойства из-за постоянных циклов нагрева и охлаждения, сопротивление уходит в бесконечность.

Подгорание или окисление силовых контактов реле. Через контакты протекает значительный ток, и при недостаточной площади соприкосновения возникает искрение и обгорание контактных площадок.

Плохой контакт в колодке реле. На автомобилях семейства Kalina и Priora монтажный блок расположен в салоне, но вибрации и перепады влажности вызывают ослабление клемм.

Обрыв или перелом провода в жгуте между блоком управления и реле. Наиболее уязвимые места — переходы жгута через моторный щит и участки вблизи разъемов.

Окисление контактов в разъемах блока управления двигателем. Попадание влаги в салонный блок предохранителей или в разъем ЭБУ вызывает коррозию.

Короткое замыкание управляющего провода на массу из-за перетирания изоляции о кромки кузова.

Выход из строя выходного транзистора в контроллере ЭБУ, коммутирующего массу на обмотку реле. Редкая, но фиксируемая причина.

Неисправности топливной системы

Заклинивание или выход из строя самого электробензонасоса. Потребляемый ток превышает расчетный, что вызывает перегрев цепи и фиксацию ошибки.

Загрязнение топливного фильтра, создающее повышенное сопротивление потоку и перегрузку насоса.

Забитая сетка приемника топливного модуля.

Специфические причины для LADA Kalina и Priora

По запросам lada kalina ошибка p1541 и p1541 приора прослеживается ряд характерных проблем.

На Калине и Приоре с контроллером Bosch M7.9.7 слабым местом является пайка силовых дорожек в самом блоке управления. Со временем пайка разрушается, и цепь управления реле теряет контакт.

На моделях с большим пробегом часто встречается отгорание массы в точке G104 (масса двигателя на кузове), что приводит к нестабильной работе реле.

Некачественные дубликаты реле, устанавливаемые вместо штатных, имеют заниженный ресурс и быстро выходят из строя.

Симптомы, сопровождающие код P1541

При фиксации Ошибка двигателя автомобиля p1541 водитель наблюдает характерные признаки неисправности.

Загорание контрольной лампы Check Engine на приборной панели

Двигатель запускается с трудом или не запускается вовсе — стартер крутит, но схватывания не происходит

Двигатель может внезапно глохнуть во время движения и не запускаться повторно

При включении зажигания не слышен характерный звук кратковременной работы бензонасоса (жужжание в районе заднего сиденья)

Провалы при разгоне, потеря мощности при интенсивном нажатии на педаль газа

Неустойчивый холостой ход, плавающие обороты

На панели приборов дополнительно могут загораться индикаторы неисправности других систем

Можно ли продолжать движение на автомобиле или нужна эвакуация

Решение о возможности самостоятельного передвижения с активным кодом Ошибка двигателя автомобиля p1541 зависит от конкретного состояния автомобиля на момент диагностики.

Если ошибка является сохраненной, то есть она зафиксировалась ранее, но в данный момент двигатель работает нормально и бензонасос функционирует, автомобиль может эксплуатироваться. Однако необходимо понимать, что неисправность цепи реле бензонасоса имеет свойство прогрессировать. Плавающий контакт или подгорающая дорожка могут в любой момент привести к полному отказу.

Если двигатель не запускается вовсе, либо глохнет во время движения и не заводится снова, самостоятельное движение невозможно. В этом случае требуется эвакуация автомобиля в сервис или к месту ремонта. Попытки принудительной подачи топлива путем замыкания контактов реле напрямую допустимы только в экстренных случаях для перемещения автомобиля на небольшое расстояние, но при этом следует помнить, что бензонасос будет работать постоянно при включенном зажигании, что нештатно и потенциально небезопасно.

Для автомобилей LADA Kalina и Priora с запросами lada kalina ошибка p1541 и p1541 приора рекомендуется следующий подход. Если машина завелась и едет, можно добраться до места ремонта своим ходом, избегая резких ускорений и вибраций. Если же насос не включается при повороте ключа — только эвакуатор.

Увеличится ли расход топлива при езде с такой ошибкой двигателя

Эксплуатация автомобиля с активной Ошибка двигателя автомобиля p1541 может сопровождаться изменением расхода топлива, однако это изменение носит скорее косвенный характер.

Сама по себе неисправность цепи реле бензонасоса напрямую не влияет на топливные карты и алгоритмы смесеобразования. Если реле работает неустойчиво, но насос все же качает топливо, давление в рампе может быть ниже номинального. При пониженном давлении топлива форсунки не могут обеспечить требуемую цикловую подачу, смесь обедняется, и блок управления двигателем пытается компенсировать это увеличением времени впрыска. Это приводит к росту расхода топлива на 5-10%.

В ситуации, когда контакт реле подгорел и создает повышенное переходное сопротивление, насос работает с пониженной производительностью. На высоких оборотах и под нагрузкой это вызывает ощутимую потерю мощности, и водитель интуитивно сильнее нажимает педаль газа, что дополнительно увеличивает расход.

Кроме того, нестабильная работа бензонасоса вызывает перебои в подаче топлива, пропуски воспламенения и неравномерную работу цилиндров, что также негативно сказывается на экономичности. Владельцы LADA Kalina и Priora с ошибкой p1541 ошибка часто отмечают рост расхода на 0,5-1,0 литра на 100 км.

Если двигатель запускается и работает стабильно, несмотря на сохраненный код ошибки, расход топлива может оставаться в пределах паспортных значений.

Диагностический алгоритм поиска неисправности

Компьютерная диагностика

Подключите диагностический сканер к колодке OBD-II. Для ВАЗ/LADA рекомендуется использовать сканеры с поддержкой протоколов K-Line и CAN, совместимые с контроллерами Bosch и Январь, например Сканматик, Delphi или OpenDiag.

Считайте все активные и сохраненные коды неисправностей. При наличии P1541 обратите внимание на сопутствующие ошибки: P0230 (первичная цепь топливного насоса), P0627 (цепь управления реле бензонасоса, обрыв), P0628 (цепь управления реле бензонасоса, замыкание на массу).

Сохраните файл стоп-кадра для анализа условий возникновения неисправности.

Проверьте статус готовности мониторов бортовой диагностики.

Проверка реле бензонасоса

Найдите реле электробензонасоса. На LADA Kalina и Priora оно расположено в монтажном блоке под панелью приборов со стороны водителя. На Приоре это блок предохранителей и реле слева от рулевой колонки, на Калине — в центральной консоли.

Извлеките реле и визуально осмотрите его контакты. Следы подгорания, оплавления или зеленого окисла требуют зачистки или замены.

Мультиметром измерьте сопротивление обмотки реле. Норма — 60-90 Ом. Отклонение свидетельствует о неисправности катушки.

Установите заведомо исправное реле и проверьте включение бензонасоса при повороте ключа зажигания.

Проверка электрической цепи

Проверьте наличие напряжения 12В на силовых контактах гнезда реле. Один из контактов должен иметь постоянный плюс от аккумулятора.

Проверьте управляющий сигнал от ЭБУ. При включении зажигания на соответствующем контакте гнезда реле должен кратковременно появляться потенциал массы. Это можно проверить мультиметром в режиме прозвонки или контрольной лампой.

Прозвоните провод от управляющего контакта гнезда реле до соответствующего пина на разъеме блока управления. Для Bosch M7.9.7 это контакт 69.

Проверьте массу, идущую к насосу через реле. Для этого можно кратковременно замкнуть силовые контакты в гнезде реле и убедиться, что насос включается.

Проверка бензонасоса и топливной системы

Подключите манометр к топливной рампе и измерьте давление. Для двигателей ВАЗ нормальное давление — 3,5-3,8 бар при включенном зажигании и работающем насосе.

Проверьте производительность насоса. Для этого отсоедините топливную магистраль и замерьте объем топлива, перекачиваемого за 30 секунд. Норма — не менее 0,5 литра.

Осмотрите состояние топливного фильтра и сетки приемника. Забитый фильтр создает избыточную нагрузку на насос.

Проверка блока управления двигателем

Если реле исправно, проводка цела, а управляющий сигнал отсутствует, проблема может быть в самом блоке управления.

Вскройте корпус контроллера и осмотрите плату в зоне выходного транзистора цепи реле бензонасоса. Разрушенная пайка или прогоревшая дорожка видны визуально.

При обнаружении дефектов пайки восстановите ее с помощью паяльника.

Методики исправления ошибки

Замена реле бензонасоса

Данная операция является первичной при p1541 ваз и p1541 ошибка ваз.

1. Откройте крышку монтажного блока в салоне автомобиля.

2. Найдите реле бензонасоса по схеме на крышке блока. Обычно оно обозначено как "Fuel Pump" или имеет маркировку K12.

3. Аккуратно извлеките неисправное реле.

4. Осмотрите гнездо — при наличии окислов зачистите контакты.

5. Установите новое реле штатного типа, обеспечив плотную посадку контактов.

6. Включите зажигание и убедитесь, что бензонасос кратковременно включается.

Восстановление проводки

1. Найдите место повреждения провода. Чаще всего обрыв происходит в месте перехода жгута из салона в моторный отсек.

2. Вырежьте поврежденный участок до чистой меди.

3. Впаяйте перемычку из провода идентичного сечения.

4. Изолируйте место пайки термоусадочной трубкой с клеевым слоем.

5. При окислении контактов в разъемах зачистите их и обработайте диэлектрической смазкой.

Ремонт блока управления

1. Отсоедините клемму аккумулятора.

2. Демонтируйте блок управления двигателем. На Приоре он находится под центральной консолью, на Калине — за бардачком.

3. Вскройте корпус контроллера, аккуратно разрезав герметик по стыку.

4. Осмотрите плату в зоне выходного каскада реле бензонасоса. Пропаяйте подозрительные контакты.

5. Закройте корпус, загерметизируйте стык, установите блок на место.

Замена бензонасоса

1. Сбросьте давление в топливной системе.

2. Снимите заднее сиденье и откройте лючок топливного модуля.

3. Отсоедините разъем и топливные магистрали.

4. Открутите прижимное кольцо и извлеките топливный модуль.

5. Замените насос в сборе или только электродвигатель насоса.

6. Соберите все в обратной последовательности, проверьте герметичность и давление.

Примеры из ремонтной практики

Автомобиль	Контроллер	Симптом	Решение
LADA Kalina 2007	Bosch M7.9.7	Не заводится, lada kalina ошибка p1541	Замена реле бензонасоса
LADA Priora 2011	Январь 7.2	Глохнет на ходу	Пайка дорожек в ЭБУ
LADA Kalina 2009	Bosch ME17.9.7	Плохой запуск, P1541	Замена бензонасоса
LADA Priora 2013	Ителма VS 5.1	Чек горит, насос молчит	Восстановление проводки
LADA Kalina Sport	Bosch M7.9.7	Провалы при разгоне	Замена топливного фильтра

Характерный случай из практики по запросу lada kalina ошибка p1541. Владелец LADA Kalina 2007 года с двигателем 1.6 8V и контроллером Bosch M7.9.7 обратился с проблемой: автомобиль внезапно заглох на перекрестке и больше не заводился. Стартер исправно крутил, но схватывания не происходило. Сканирование показало код P1541. Проверка выявила, что при включении зажигания бензонасос не включается. Прозвонка цепи показала отсутствие управляющего сигнала от ЭБУ. Однако при детальном осмотре реле было обнаружено, что один из силовых контактов реле подгорел настолько, что реле перестало коммутировать цепь. Замена реле на новое штатное полностью решила проблему.

Другой случай с LADA Priora, запрос p1541 приора. Автомобиль 2011 года выпуска с контроллером Январь 7.2 периодически глох во время движения. Ошибка P1541 фиксировалась как сохраненная. Проверка реле показала его исправность, проводка также была цела. При вскрытии блока управления обнаружена кольцевая трещина на пайке выходного транзистора цепи реле. Пропайка контакта и восстановление дорожки устранили плавающую неисправность.

Еще один пример по теме p1541 ошибка ваз. LADA Kalina 2009 года с трудом запускалась по утрам. Бензонасос включался, но давление в рампе поднималось медленно. Манометр показал 2,2 бара вместо 3,8. Причина — изношенный электродвигатель бензонасоса, который не развивал номинальную производительность. Пониженное потребление тока насосом фиксировалось ЭБУ как неисправность цепи реле. Замена бензонасоса восстановила нормальное давление и устранила ошибку.

На LADA Priora 2013 года код Ошибка двигателя автомобиля p1541 появился после кузовного ремонта. Выяснилось, что при сварочных работах был поврежден жгут проводов в районе моторного щита. Управляющий провод от ЭБУ к реле был перебит внутри изоляции. Восстановление провода и изоляции устранило ошибку.

Завершающие операции и профилактика

После устранения физической причины Ошибка двигателя автомобиля p1541 требуется выполнить финальные процедуры.

Сотрите все коды неисправностей через диагностический сканер.

Запустите двигатель и убедитесь, что бензонасос работает штатно — включается кратковременно при повороте ключа и постоянно при работе двигателя.

Проверьте давление топлива в рампе манометром и сравните с нормативным значением.

Совершите тестовую поездку длительностью не менее 10-15 минут, контролируя поведение двигателя под нагрузкой.

Повторно считайте коды и убедитесь, что P1541 не возвращается.

Убедитесь, что мониторы готовности OBD-II перешли в состояние "Complete".

Профилактика рецидива p1541 ваз и p1541 ошибка ваз включает несколько простых, но эффективных мер. Рекомендуется иметь в автомобиле запасное реле бензонасоса — это недорогая деталь, которая может подвести в самый неподходящий момент. Периодически, не реже раза в год, следует осматривать контакты реле в монтажном блоке и при обнаружении окислов зачищать их и обрабатывать диэлектрической смазкой. Своевременная замена топливного фильтра каждые 30 000 км пробега снижает нагрузку на бензонасос и продлевает его ресурс. При покупке реле следует избегать дешевых неоригинальных аналогов, отдавая предпочтение продукции проверенных брендов. Использование качественного топлива с проверенных АЗС также снижает риск засорения топливной системы и перегрузки насоса.
