Ошибка P1524: диагностика неисправности цепи управления фазами и системой впуска

Сообщение

Интерпретация кода P1524 производителями автомобилей

Код неисправности P1524 не относится к универсальной группе Powertrain, а закреплен за конкретными производителями. Встречая в логах сканера запись Ошибка двигателя автомобиля P1524, механик обязан уточнить модельную принадлежность транспортного средства. Основной массив обращений по данному коду приходится на автомобили французского концерна PSA, автомобили Ford с агрегатами Zetec и Duratec, а также некоторые модели Land Rover.

В автомобилях Citroen и Peugeot код напрямую привязан к электромагнитным клапанам системы изменения фаз газораспределения (VVT) или деактивации впускных клапанов. На фордовских моторах серии Sigma код определяет неисправность в цепи датчика детонации или дополнительного дросселя системы EGR. При отсутствии заводской спецификации ошибка может интерпретироваться как "Camshaft Position Actuator Circuit Intermittent" (прерывистый сигнал в цепи управления распредвалом).

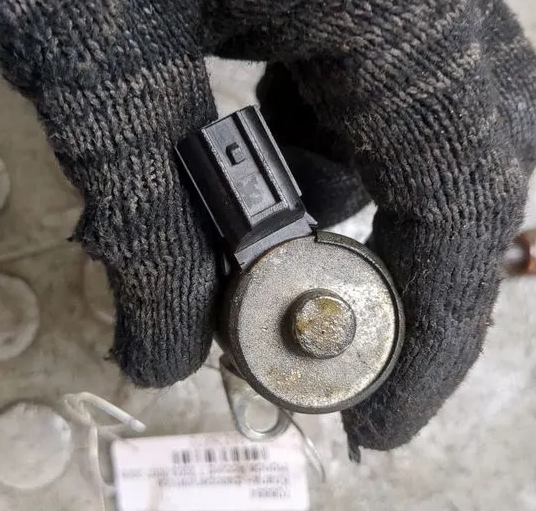

: Ошибка P1524; DTC_P1524.jpg (216.41 КБ) 197 просмотров

Специфика автомобилей Citroen

Наиболее часто с запросом p1524 ситроен сталкиваются владельцы моделей C3, C4 и C5 с бензиновыми двигателями семейства Prince (EP6) и TU5. Здесь расшифровка звучит как "Deactivation Solenoid Valve Control Circuit" или неисправность цепи управления электромагнитного клапана, отвечающего за отключение коромысел впускных клапанов. Также встречается на дизелях HDi в контексте управления турбиной с изменяемой геометрией.

Присутствие в иных брендах

Для полноты диагностической картины стоит упомянуть, что на двигателях Jaguar (код AJ126) аналогичный цифровой идентификатор может указывать на сбой датчика давления масла в системе VVT, а на старых Volvo с модулями управления ME7 — на контрольную сумму блока управления двигателем, но эти случаи единичны и не формируют массовых запросов.

Характерные признаки появления кода P1524

Опросив память неисправностей и идентифицировав Ошибка двигателя автомобиля P1524, водитель неминуемо замечает изменения в поведении силового агрегата.

Двигатель теряет эластичность на средних оборотах, отклик на педаль акселератора становится ватным

Возникают вибрации на холостом ходу, обороты плавают с амплитудой 100-200 об/мин

Горит индикатор Check Engine, в некоторых случаях с переходом в аварийный режим

Слышен металлический цокот или шелест из зоны клапанной крышки

Система "Старт-Стоп" перестает функционировать (актуально для Citroen с двигателями EP6)

Причина возникновения ошибки

Этиология отказа многогранна. Практический опыт ремонта p1524 ситроен и аналогичных авто показывает, что локализовать проблему можно в трех основных узлах: электрике системы управления, исполнительной механике клапанного механизма и смазочной системе.

Электрическая часть

Деградация электромагнитного соленоида. Со временем обмотка теряет свойства из-за постоянных циклов нагрева и охлаждения, сопротивление выходит за пределы 8-14 Ом.

Повреждение жгута проводки. Участок цепи между разъемом ЭБУ и клапаном проложен в гофре под термокожухом двигателя, где изоляция плавится и оголяет медные жилы.

Коррозия контактов в разъеме. Попадание влаги и масляного тумана вызывает образование зеленого налета на пинах.

Сбой драйвера управления в контроллере ЭСУД. Редко, но фиксируется после скачков напряжения при "прикуривании" или неудачной прошивке.

Механические факторы

Загрязнение масляных магистралей. Применение масел низкого качества ведет к шлакообразованию в узких каналах муфты фазовращателя и корпусе клапана деактивации.

Износ электромагнитного клапана. Золотник заедает в гильзе из-за абразивной выработки или попадания металлической стружки.

Неисправность обратного клапана в головке блока цилиндров. Клапан не держит давление после остановки мотора, вызывая масляное голодание при запуске.

Специфическая проблема ситроен

Отдельного внимания заслуживает анализ запроса p1524 ситроен применительно к моторам Prince (EP6C). Конструктивно клапан деактивации впускных клапанов расположен в вакуумной магистрали. Если разрушается мембрана вакуумного насоса или возникают трещины в ресивере, на клапан поступает некорректное разрежение, и ЭБУ фиксирует ошибку цепи, ошибочно принимая механический отказ за электрический.

Можно ли продолжать движение или нужна эвакуация

Этот вопрос требует дифференцированного подхода к анализу Ошибка двигателя автомобиля P1524.

Если сканирование показало прерывистый электрический контакт, и после стирания кода он не возвращается в течение 20-30 км, автомобиль можно эксплуатировать в щадящем режиме до прибытия в мастерскую. Двигатель в этом случае работает на стандартной карте без оптимизации фаз, что некритично для прочности поршневой группы.

Когда код P1524 сопровождается отчетливым стуком или воем из-под клапанной крышки, либо на приборной панели загорается индикатор аварийного давления масла, движение следует немедленно прекратить. На моторах EP6 и TU5 при отказе системы деактивации клапанов возникает масляное голодание постели распредвала, что за короткий промежуток времени приводит к задирам шеек вала и необходимости полной замены ГБЦ. В таком случае вызов эвакуатора экономически оправдан и необходим.

Увеличится ли расход топлива

Эксплуатация с активным кодом p1524 ситроен неизбежно повышает аппетит силового агрегата. Система VVT и деактивация клапанов проектировались для снижения насосных потерь и оптимального наполнения цилиндров.

При отключении исполнительного механизма блок управления отключает обратную связь по датчику положения распредвала (CMP) и игнорирует алгоритмы экономии топлива. Угол опережения зажигания и ширина впрыска корректируются по жесткой резервной матрице, где на 10-15% увеличено время открытия форсунок для предотвращения детонации. На практике это выливается в рост потребления горючего на 0,8-1,5 литра на 100 км в смешанном цикле. На моторах Prince при неработающей деактивации клапанов на высоких скоростях с полностью нажатой педалью перерасход может достигать 20%.

Алгоритм поиска неисправности: пошаговое руководство

Компьютерная проверка

Выполните полное сканирование всех блоков автомобиля через OBD-II разъем с помощью DiagBox (для PSA) или Ford IDS.

Обратите внимание на дополнительные коды. Часто P1524 является вторичной ошибкой при основном отказе P0011 или P0012 (корреляция коленвала и распредвала).

Перейдите в раздел "Измеряемые параметры" и активируйте актуаторный тест клапана VVT (для Citroen это компонент, управляемый блоком BSM или ECU).

Оцените параметр "Опорное положение распредвала" и "Фактическое положение распредвала". Допустимая дельта — не более 3 градусов.

Электрическое тестирование цепи

Найдите соленоид, соответствующий коду. На EP6 он установлен на боковой крышке ГБЦ со стороны впуска.

Включите зажигание и измерьте опорное напряжение на контакте разъема относительно массы двигателя. Должно присутствовать бортовое напряжение 12В.

При выключенном зажигании замерьте сопротивление между сигнальным и силовым контактами самого клапана. Норма для клапанов PSA — 8,2-9,4 Ом при 20°C. При значительном отклонении клапан подлежит замене.

Осциллографом проверьте наличие ШИМ-сигнала прямоугольной формы от ЭБУ при запуске теста исполнительных механизмов. Отсутствие сигнала говорит о повреждении проводки или выходного ключа контроллера.

Гидравлическая и механическая проверка

Подключите манометр к штуцеру контроля давления масла. На прогретом двигателе на 4000 об/мин давление должно быть не менее 4,0-4,5 бар. Падение до 2 бар вызывает отказ VVT.

Демонтируйте клапан. Осмотрите фильтрующую сетку. Шламовая пробка на сетке — индикатор общей загрязненности масляной системы.

Вручную проведите очистку посадочного гнезда в ГБЦ от отложений безворсовой салфеткой.

Методы устранения ошибки

Замена электромагнитного клапана

Процедура стандартна для большинства автомобилей с кодом P1524.

1. Отсоедините клемму АКБ.

2. Снимите разъем с клапана, отжав фиксатор.

3. Выкрутите болт крепления Torx T30.

4. Извлеките деталь, поддев корпус плоской отверткой (запрессован через уплотнительное кольцо).

5. Смажьте свежее кольцо маслом и установите новый узел. Момент затяжки болта — 9 Нм.

Промывка масляной системы

Если Ошибка двигателя автомобиля P1524 вызвана закоксовкой каналов:

1. Залейте в мотор промывочную жидкость за 200 км до замены масла.

2. Слейте отработку, снимите поддон картера.

3. Механически очистите маслозаборник и поддон от сгустков.

4. Залейте масло с допуском производителя (для EP6 — Total Quartz Ineo ECS 5W-30) и установите новый фильтр.

5. Проведите адаптацию нуля фазовращателя через дилерский софт.

Восстановление проводки

1. Прозвоните цепь от пина ЭБУ до разъема клапана тестером в режиме "зуммера".

2. При выявлении обрыва замените дефектный участок провода с обязательной пропайкой и термоусадочной изоляцией.

3. В случае повреждения изоляции и замыкания на массу, замените жгут полностью, так как внутренняя коррозия по капиллярам жил часто уходит далеко вглубь косы.

Разбор реальных ситуаций и советы по ремонту

Автомобиль	Симптом до ремонта	Выявленная причина
Citroen C4 1.6 VTi (EP6C)	Провал на разгоне после 4000 об/мин	Засорение сетки клапана деактивации
Peugeot 308 1.6 THP	Цепь ГРМ гремит на холодную	Износ муфты VVT, масляное голодание
Ford Focus 1.6 Duratec	Плавающие обороты на ХХ	Обрыв сигнального провода к клапану EGR
Citroen C3 Picasso 1.4 VTi	Чек горит постоянно	Окисление разъема ЭБУ в подкапотном блоке

В практике ремонта p1524 ситроен известен случай с Citroen DS3, двигатель EP6DT. Владелец жаловался на спорадическое появление ошибки и троение. Моторист проверил цепь клапана — обрыва нет, сопротивление соленоида в норме. Проблема была найдена после тщательного осмотра. Выяснилось, что в жгуте под термозащитным экраном выпускного коллектора из-за высокой температуры спеклась изоляция двух проводов, идущих к датчику давления масла и клапану деактивации. При определенной фазе вибраций происходило короткое замыкание. Восстановление изолированных участков жгута с выносом косы из тепловой зоны привело к полному исчезновению кода.

Примечателен и отзыв владельца Peugeot 508 с проблемой Ошибка двигателя автомобиля P1524. Ошибка появлялась строго после мойки двигателя. Осмотр показал, что вода попадала в разъем клапана VVT через треснувший уплотнитель капота и скапливалась в колодце вокруг соленоида, вызывая короткое замыкание управляющей цепи. Решением стала замена уплотнительной прокладки и обработка внутренней полости разъема диэлектрической смазкой.

Еще один кейс: Citroen C4 Picasso с двигателем EP6 и кодом P1524. После замены масла и промывки ошибка не ушла. Исполнительный тест клапана деактивации в DiagBox показал, что физически клапан щелкает, но давление масла не изменяется. При демонтаже выяснилось, что сетка клапана чистая, а вот внутренний золотник заклинило в промежуточном положении из-за микрочастиц герметика, попавших в масляный канал при прошлом неудачном ремонте поддона. Замена клапана и фильтрация масла решили проблему окончательно.

Финальные настройки и сброс кода

Просто стереть ошибку OBD-II сканером недостаточно. Блок управления сохраняет флаги неисправности в энергонезависимой памяти.

В среде DiagBox выполните процедуру "Обучение положению распредвала" в меню ремонтных операций.

После любого вмешательства в систему смазки обязательно прокрутите двигатель стартером без разъема зажигания до появления контрольного давления.

Совершите тестовый заезд с имитацией частичных нагрузок. В параметрах Live Data убедитесь, что статус "Camshaft Adaption" сменился на "Completed".

Проверьте, что во вкладке готовности мониторов все тесты (особенно Comprehensive Components) пройдены без ошибок.

Техническое обслуживание клапанных механизмов и системы VVT требует строгого соблюдения регламента замены масла. Сокращение сервисного интервала до 7-8 тысяч километров в условиях городской эксплуатации значительно снижает риск рецидива p1524 ситроен, продлевая жизнь дорогостоящим компонентам привода ГРМ.
