Ошибка Р1453: полное техническое руководство по диагностике и устранению неисправности

Сообщение

Техническая расшифровка кода Р1453 в системе OBD-II

Ошибка двигателя автомобиля Р1453 согласно протоколу бортовой диагностики относится к системе улавливания паров топлива и расшифровывается как "Цепь управления вентиляционным клапаном адсорбера – короткое замыкание на массу" или "Evaporative Emission System Vent Control Valve Circuit Shorted to Ground". В заводской документации Ford Motor Company, где этот код встречается наиболее часто, он описывается как "EVAP Canister Vent Valve Circuit Low" или "Canister Vent Solenoid Circuit Shorted to Ground". Производители PSA Group формулируют его как "Vent Control Valve Circuit Low Voltage".

Код Р1453 является третьим в логической цепочке электрических неисправностей вентиляционного клапана адсорбера после Р1451 (обрыв цепи) и Р1452 (замыкание на плюс). Он указывает на то, что управляющий провод клапана имеет паразитное соединение с кузовом автомобиля или двигателем. Блок управления, контролируя потенциал на пине до подачи команды на закрытие клапана, фиксирует уровень, близкий к нулю, что не соответствует ожидаемому высокому уровню в выключенном состоянии. Это означает, что напряжение на линии отсутствует из-за стекания на массу через поврежденную изоляцию или внутренний дефект клапана.

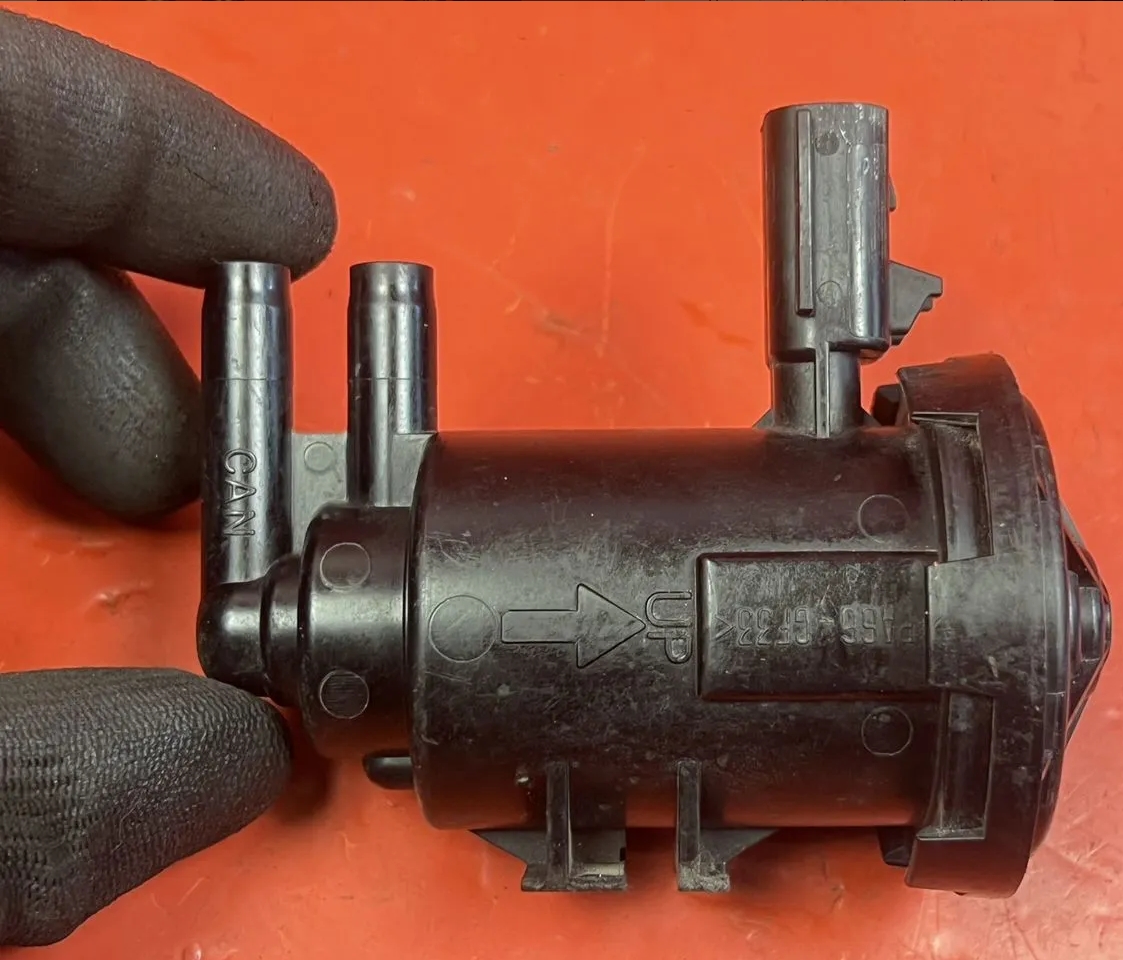

: Ошибка Р1453; DTC_P1452.jpg (504.86 КБ) 77 просмотров

Причина возникновения ошибки

Неисправность локализуется в электрической цепи между блоком управления и вентиляционным клапаном. Поскольку клапан находится в задней части автомобиля, управляющий провод тянется через весь кузов и подвержен многочисленным рискам повреждения.

Основные источники неисправности

1. Повреждение изоляции управляющего провода и замыкание на кузов

Наиболее частая причина кода Р1453. Управляющий провод вентиляционного клапана проложен под днищем автомобиля или вдоль порогов, где он подвергается воздействию влаги, грязи, реагентов и механических ударов. При повреждении изоляции оголенная медная жила касается металлических частей кузова, создавая путь для тока на массу. Блок управления измеряет низкий потенциал на линии и фиксирует замыкание.

Типичные места повреждения изоляции:

Участок жгута под днищем, где гофра разрушена камнями или дорожным мусором.

Место прохода жгута через отверстие в лонжероне без резиновой втулки.

Крепление жгута пластиковыми клипсами — под клипсой изоляция продавливается, и жила касается заземленного крепежа.

Зона задней колесной арки, где жгут подвергается абразивному воздействию песка и гравия.

Место вблизи разъема клапана, где провод может быть поврежден при замене адсорбера или работах с топливным баком.

Практический пример: Ford Explorer пятого поколения с двигателем 3.5 EcoBoost. Ошибка Р1453 появилась после зимнего сезона. При осмотре жгута под днищем обнаружено, что в месте крепления к лонжерону гофра была повреждена, изоляция провода управления клапаном протерта, и медная жила касалась заземленного кронштейна. Сопротивление между проводом и кузовом составило 3,2 Ома. После зачистки провода и изоляции термоусадкой ошибка ушла.

2. Внутреннее замыкание обмотки вентиляционного клапана на корпус

Вентиляционный клапан адсорбера имеет металлический корпус, который через крепеж соединен с массой автомобиля. Внутри клапана обмотка изолирована от корпуса. При разрушении изоляции — из-за попадания влаги, коррозии или производственного дефекта — обмотка замыкается на корпус. Сопротивление между управляющим контактом и корпусом клапана падает до низких значений, и блок управления фиксирует короткое замыкание на массу.

Диагностический признак: при отключении разъема от клапана сопротивление между управляющим контактом разъема со стороны жгута и массой становится бесконечным, а измерение сопротивления между контактами самого клапана и его корпусом показывает низкое значение.

Случай из ремонта: Ford Edge с двигателем 2.0 EcoBoost. Ошибка Р1453 возникала после мойки автомобиля. Сопротивление между контактом клапана и корпусом составило 15 Ом. При вскрытии клапана обнаружена вода внутри корпуса и коррозия на обмотке. Замена клапана решила проблему.

3. Коррозия и токопроводящие мостики в разъеме

Разъем вентиляционного клапана находится в зоне, подверженной воздействию воды с дороги. Попадание влаги вызывает электрохимическую коррозию, и продукты коррозии создают проводящие дорожки между управляющим контактом и металлическими частями разъема, соединенными с массой. Проводимость таких мостиков нестабильна и зависит от влажности, но блок управления периодически фиксирует низкий потенциал на линии.

При осмотре разъема видны характерные зеленые, белые или темные разводы на пластике и контактах. После тщательной очистки разъема замыкание устраняется.

4. Пробой выходного транзистора в ЭБУ на внутреннюю массу

Выходной каскад блока управления может выйти из строя в режиме постоянного замыкания на землю. При этом на пине управления всегда присутствует низкий потенциал, даже когда клапан не должен быть активирован. Такой дефект обычно является следствием предшествующего короткого замыкания в проводке, которое не было своевременно устранено.

5. Повреждение жгута внутри салона или багажника

На некоторых автомобилях проводка к вентиляционному клапану проходит внутри салона, под ковровым покрытием или за обшивкой. Попадание влаги в салон, например, из-за засорения дренажных отверстий, может вызвать коррозию проводов и замыкание на массу через мокрое покрытие.

Безопасность движения с кодом Р1453

Ошибка двигателя автомобиля Р1453 не является критической для безопасности движения. Блок управления, обнаружив замыкание на массу в цепи вентиляционного клапана, отключает выходной драйвер, защищая его от перегрузки. Клапан остается в своем нормально открытом положении, что обеспечивает вентиляцию топливного бака и предотвращает возникновение избыточного разрежения.

Эвакуатор не требуется. Автомобиль полностью сохраняет подвижность и может эксплуатироваться без ограничений по скорости и нагрузке. Двигатель работает в штатном режиме, расход топлива не увеличивается.

Длительная эксплуатация с неработающим вентиляционным клапаном не наносит немедленного ущерба компонентам автомобиля, однако препятствует проведению полной самодиагностики системы EVAP. Монитор герметичности не будет завершаться, и при техосмотре это может быть зафиксировано как неготовность системы. Кроме того, горящая лампа Check Engine маскирует появление других неисправностей.

Короткое замыкание на массу — это неисправность, которая может прогрессировать. Если замыкание вызвано физическим повреждением изоляции, в месте контакта возможен локальный нагрев провода. При появлении запаха горелой проводки, дыма или нагрева жгута необходимо немедленно остановиться, заглушить двигатель и снять клемму с аккумулятора. При отсутствии этих симптомов движение до места ремонта безопасно. Рекомендуется выполнить ремонт в плановом порядке.

Как исправить ошибку Р1453 — пошаговая методика поиска и ремонта

Устранение кода Р1453 требует последовательного поиска места замыкания управляющего провода на массу. Основная задача — определить, где ток уходит на кузов в обход штатной нагрузки.

Необходимый инструмент и оснастка

Диагностический сканер с функцией активации вентиляционного клапана адсорбера.

Цифровой мультиметр с режимами измерения напряжения, сопротивления и звуковой прозвонки.

Схема электрических соединений системы управления двигателем.

Заведомо исправный вентиляционный клапан для тестовой подмены.

Очиститель электрических контактов, диэлектрическая смазка.

Термоусадочная трубка, изолента, паяльник.

Смотровая яма или подъемник.

Шаг 1: Компьютерная диагностика и первичный анализ

Подключите сканер. Считайте все коды неисправностей. Помимо Р1453, могут присутствовать коды Р1450 (чрезмерное разрежение) или другие коды утечек системы EVAP. Запишите стоп-кадр: напряжение бортсети, температуру двигателя, время с момента пуска.

Удалите код. Включите зажигание. Если ошибка возвращается немедленно, замыкание статическое. Если код появляется только при движении или при определенной влажности, вероятен перемежающийся контакт.

Шаг 2: Визуальный осмотр и проверка разъема

Получите доступ к вентиляционному клапану адсорбера. На большинстве автомобилей Ford он расположен рядом с угольным адсорбером за задним правым колесом или в районе задней оси. Отсоедините разъем. Осмотрите контакты на наличие коррозии, следов влаги, грязи. Обработайте очистителем контактов, просушите.

Осмотрите провода у разъема и жгут, уходящий под днище. Ищите повреждения изоляции, потертости, места, где жгут касается металлических частей кузова.

Шаг 3: Проверка клапана на внутреннее замыкание

Отсоедините разъем от клапана. Мультиметром в режиме омметра измерьте сопротивление между контактами клапана. Нормальное значение — от 20 до 60 Ом. Если сопротивление близко к нулю, обмотка замкнута накоротко, и клапан подлежит замене.

Измерьте сопротивление между каждым контактом клапана и его металлическим корпусом. В исправном состоянии сопротивление должно быть бесконечным. Любое конечное значение (единицы или десятки Ом) говорит о внутреннем замыкании обмотки на корпус. Такой клапан необходимо заменить.

Практический случай: Ford Fusion с двигателем 2.5. Ошибка Р1453 возвращалась после каждого дождя. Сопротивление между контактом клапана и корпусом составило 25 Ом. При демонтаже из клапана вылилась вода. Замена клапана и герметизация его разъема силиконовой смазкой устранили проблему.

Шаг 4: Измерение сопротивления на разъеме со стороны жгута

Отсоедините разъем от клапана. Отключите разъем блока управления двигателем. Мультиметром в режиме омметра измерьте сопротивление между управляющим контактом разъема клапана со стороны жгута и надежной точкой массы кузова.

В исправной цепи сопротивление должно быть бесконечным — мегаомы. Если мультиметр показывает конечное значение (единицы или десятки Ом), управляющий провод замкнут на массу.

Если сопротивление низкое, переходите к локализации замыкания. Если сопротивление бесконечно, замыкание находится внутри самого клапана или его разъема.

Шаг 5: Локализация замыкания в жгуте

Если замыкание подтверждено в проводке, начинайте поиск точного места. Определите по электрической схеме маршрут прокладки управляющего провода от разъема клапана до блока управления. Найдите промежуточные разъемы, если они есть.

Методом последовательного разъединения локализуйте поврежденный участок. Разъедините ближайший к клапану промежуточный разъем и повторите измерение сопротивления на стороне клапана. Если сопротивление восстановилось до бесконечности, замыкание находится на участке между этим разъемом и следующим в сторону ЭБУ. Если осталось низким, замыкание на участке от разъема до клапана. Продолжайте сужать зону поиска, пока не найдете поврежденный фрагмент.

Осмотрите найденный участок жгута. Ищите поврежденную гофру, трещины изоляции, места, где провод зажат или перетерт. При обнаружении дефекта вырежьте поврежденный участок, восстановите соединение пайкой и изолируйте термоусадкой с клеевым слоем.

Случай из ремонта: Ford Expedition с двигателем 3.5 EcoBoost. Ошибка Р1453 не уходила после замены клапана. Сопротивление между управляющим проводом и кузовом составило 1,8 Ома. При последовательной прозвонке выяснилось, что замыкание находится на участке под задним сиденьем. Там жгут был поврежден острым краем кузовного отверстия, через которое он проходил без резиновой втулки. Изоляция двух проводов была прорезана, и управляющий провод касался заземленного болта крепления сиденья. После установки резиновой втулки и изоляции поврежденных участков замыкание исчезло.

Шаг 6: Проверка разъема и монтажного блока

Осмотрите разъем клапана на наличие внутренних проводящих мостиков. Даже если контакты выглядят чистыми, микроскопические отложения могут создавать утечку. Промойте разъем очистителем, просушите, измерьте сопротивление между контактами разъема со стороны жгута и массой — оно должно быть бесконечным.

Если на автомобиле проводка к клапану проходит через задний монтажный блок, проверьте его на предмет влаги и коррозии. При необходимости разберите, очистите и просушите.

Шаг 7: Диагностика блока управления

Если при отключенном разъеме клапана и всех промежуточных разъемах сопротивление между пином ЭБУ и массой остается низким, замыкание внутри контроллера. Снимите блок, вскройте корпус. Найдите выходной транзистор вентиляционного клапана. Измерьте сопротивление между его выходным контактом и массовой шиной платы. Низкое сопротивление говорит о пробое.

Замените неисправный транзистор. Пайку выполняйте термостабилизированным паяльником с заземленным жалом. Если опыта в ремонте SMD-электроники нет, обратитесь в специализированную мастерскую.

Шаг 8: Финальная проверка и сброс кода

После устранения неисправности соберите все разъемы. Измерьте сопротивление между управляющим контактом разъема клапана и массой — оно должно быть бесконечным. Подключите аккумулятор. Включите зажигание и сканером активируйте вентиляционный клапан. Должен быть слышен четкий щелчок.

Удалите код Р1453. Проведите тестовую поездку. Повторно считайте ошибки. Если память чиста, а монитор системы EVAP завершен успешно, ремонт выполнен качественно.

Системный подход к диагностике замыкания на массу позволяет точно определить источник проблемы. Ошибка двигателя автомобиля Р1453 в большинстве случаев вызывается внешним повреждением изоляции управляющего провода под днищем автомобиля или внутренним замыканием обмотки клапана на корпус из-за проникновения влаги. Реже встречаются проблемы с коррозией разъема или с блоком управления. Точное следование описанной методике исключает замену исправных компонентов и гарантирует надежное устранение неисправности с первой попытки.Ошибка двигателя автомобиля Р1453 согласно протоколу OBD-II расшифровывается как "Цепь управления вентиляционным клапаном адсорбера – короткое замыкание на массу". Код фиксируется блоком управления, когда на управляющем проводе клапана в выключенном состоянии присутствует низкий потенциал, близкий к нулю, из-за паразитного соединения с кузовом. В отличие от Р1451, указывающего на обрыв, и Р1452, фиксирующего замыкание на плюс, Р1453 говорит об утечке тока на массу через поврежденную изоляцию или внутренний дефект клапана.

С точки зрения безопасности движение с активным кодом разрешено. Блок управления отключает драйвер, защищая его от перегрузки, клапан остается в нормально открытом состоянии, обеспечивая вентиляцию бака. Эвакуатор не требуется, двигатель работает штатно. При появлении запаха гари, дыма или нагрева жгута необходимо немедленно остановиться и обесточить автомобиль. Ремонт рекомендуется выполнить в плановом порядке.

Для исправления ошибки применяется последовательная методика. Начинают с компьютерной диагностики и визуального осмотра разъема клапана на коррозию. Измеряют сопротивление обмотки клапана (норма 20-60 Ом) и сопротивление между контактами и корпусом (должно быть бесконечным). На Ford Fusion после дождя из клапана вылилась вода, сопротивление между контактом и корпусом составило 25 Ом — замена клапана решила проблему. Отключают разъем ЭБУ и измеряют сопротивление между управляющим проводом и кузовом — в норме бесконечность, низкое сопротивление подтверждает замыкание. Разъединяя промежуточные разъемы, локализуют поврежденный участок. На Ford Expedition замыкание с сопротивлением 1,8 Ома было обнаружено под задним сиденьем, где жгут проходил через отверстие в кузове без резиновой втулки и провод касался заземленного болта. На Ford Explorer после зимнего сезона под днищем гофра была повреждена, изоляция провода протерта, и медная жила касалась кронштейна с сопротивлением 3,2 Ома. После восстановления изоляции и устранения замыкания клапан при активации издает четкий щелчок, а монитор EVAP успешно завершается. Статистика показывает, что основные причины Р1453 — повреждение изоляции провода под днищем и попадание воды в клапан. Методичный подход гарантирует точное устранение неисправности.Ошибка двигателя автомобиля Р1453 согласно протоколу OBD-II расшифровывается как "Цепь управления вентиляционным клапаном адсорбера – короткое замыкание на массу". Код фиксируется блоком управления, когда на управляющем проводе клапана в выключенном состоянии присутствует низкий потенциал, близкий к нулю, из-за паразитного соединения с кузовом. В отличие от Р1451, указывающего на обрыв, и Р1452, фиксирующего замыкание на плюс, Р1453 говорит об утечке тока на массу через поврежденную изоляцию или внутренний дефект клапана.

С точки зрения безопасности движение с активным кодом разрешено. Блок управления отключает драйвер, защищая его от перегрузки, клапан остается в нормально открытом состоянии, обеспечивая вентиляцию бака. Эвакуатор не требуется, двигатель работает штатно. При появлении запаха гари, дыма или нагрева жгута необходимо немедленно остановиться и обесточить автомобиль. Ремонт рекомендуется выполнить в плановом порядке.

Для исправления ошибки применяется последовательная методика. Начинают с компьютерной диагностики и визуального осмотра разъема клапана на коррозию. Измеряют сопротивление обмотки клапана (норма 20-60 Ом) и сопротивление между контактами и корпусом (должно быть бесконечным). На Ford Fusion после дождя из клапана вылилась вода, сопротивление между контактом и корпусом составило 25 Ом — замена клапана решила проблему. Отключают разъем ЭБУ и измеряют сопротивление между управляющим проводом и кузовом — в норме бесконечность, низкое сопротивление подтверждает замыкание. Разъединяя промежуточные разъемы, локализуют поврежденный участок. На Ford Expedition замыкание с сопротивлением 1,8 Ома было обнаружено под задним сиденьем, где жгут проходил через отверстие в кузове без резиновой втулки и провод касался заземленного болта. На Ford Explorer после зимнего сезона под днищем гофра была повреждена, изоляция провода протерта, и медная жила касалась кронштейна с сопротивлением 3,2 Ома. После восстановления изоляции и устранения замыкания клапан при активации издает четкий щелчок, а монитор EVAP успешно завершается. Статистика показывает, что основные причины Р1453 — повреждение изоляции провода под днищем и попадание воды в клапан. Методичный подход гарантирует точное устранение неисправности.
