Ошибка Р1445: полное техническое руководство по диагностике и устранению неисправности

Сообщение

Техническая расшифровка кода Р1445 в системе OBD-II

Ошибка двигателя автомобиля Р1445 согласно протоколу бортовой диагностики относится к системе улавливания паров топлива и расшифровывается как "Цепь управления клапаном продувки адсорбера – высокое напряжение" или "Evaporative Emission System Purge Control Valve Circuit High Voltage". В заводской документации PSA Group, где этот код встречается наиболее часто, он описывается как "EVAP Canister Purge Valve Circuit High" или "Electrovalve de purge canister – circuit haut". Некоторые азиатские производители формулируют его как "Purge Control Valve Circuit High Input".

Принципиальное отличие кода Р1445 от ранее рассмотренных Р1440, Р1441, Р1442, Р1443 и Р1444 заключается в том, что блок управления фиксирует на сигнальной линии напряжение, превышающее допустимый порог. Если код Р1442 указывает на замыкание на напряжение питания, то Р1445 регистрирует состояние, при котором потенциал на управляющем проводе стабильно выше нормы, но при этом может быть вызван не только замыканием на плюс, но и внутренними дефектами драйвера ЭБУ, приводящими к тому, что линия постоянно подтянута к высокому уровню. Контроллер ожидает увидеть на пине либо низкий потенциал при активированном клапане, либо напряжение бортсети при выключенном, но фактическое значение выходит за верхнюю границу допустимого диапазона, что и приводит к записи кода.

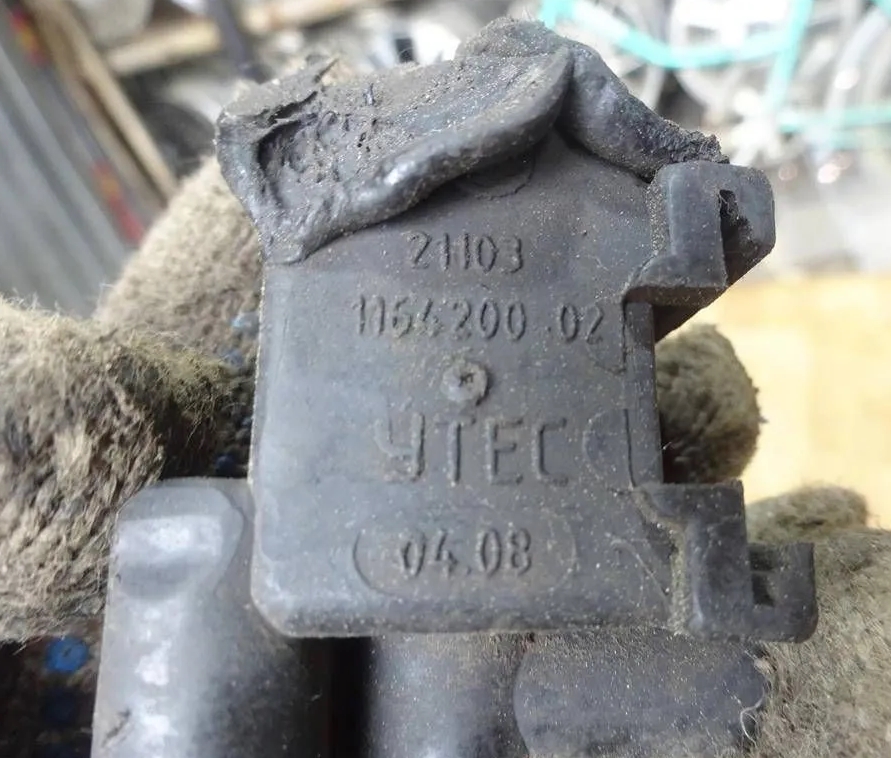

: Ошибка Р1445; DTC_P1445.jpg (397.59 КБ) 48 просмотров

Причина возникновения ошибки

Источником проблемы всегда является электрическая неисправность, а не механический дефект клапана или утечка паров топлива. Поиск ведется в проводке, разъемах, самом клапане и выходном каскаде блока управления.

Основные факторы появления кода Р1445

1. Замыкание управляющего провода на силовую цепь питания

Наиболее распространенная причина высокого напряжения в сигнальной цепи. В моторном жгуте управляющий провод клапана продувки адсорбера проложен рядом с проводами, несущими питание к различным компонентам. При разрушении изоляции двух соседних проводников напряжение 12 вольт перетекает с силового провода на сигнальный. Блок управления, измеряя потенциал на линии, видит устойчивое высокое напряжение и выставляет код Р1445.

Типичные условия возникновения:

Термическое старение изоляции в зоне выпускного коллектора. Изоляция трескается и осыпается, оголенные жилы соприкасаются.

Повреждение жгута при ремонтных работах — зажатие, порез, прокол острым инструментом.

Перетирание жгута о металлические кромки кузова в месте прохода через моторный щит.

Заводской брак жгута, при котором провода были спаяны изоляцией в процессе изготовления.

Показательный случай: Citroen C4 Picasso с двигателем 2.0 HDi. Ошибка Р1445 появилась после замены свечей накаливания. При снятии впускного коллектора был задет жгут, и управляющий провод клапана продувки адсорбера оказался замкнут на провод питания свечей накаливания, который находится под напряжением 12 вольт при работающем двигателе. После разделения проводов и изоляции термоусадкой ошибка исчезла.

2. Внутреннее замыкание обмотки клапана на плюсовой вывод

Внутри электромагнитного клапана обмотка изолирована от обоих выводных контактов. При разрушении внутренней изоляции — из-за перегрева, вибрации или производственного дефекта — обмотка может замкнуться на плюсовой вывод. В результате на управляющем контакте разъема постоянно присутствует напряжение питания, независимо от состояния драйвера ЭБУ. Контроллер фиксирует это как высокий уровень сигнала.

Диагностический признак: при отключении разъема от клапана напряжение на управляющем контакте со стороны жгута приходит в норму, а измерение сопротивления между контактами самого клапана показывает аномально низкое значение.

3. Коррозия и токопроводящие мостики в разъеме

В разъем клапана продувки адсорбера проникает влага, особенно на автомобилях, эксплуатируемых в регионах с высокой влажностью и частым использованием дорожных реагентов. Под действием напряжения начинается электролиз, продукты коррозии образуют проводящие дорожки между плюсовым и управляющим контактами. Сопротивление этих дорожек нестабильно и меняется в зависимости от температуры и влажности, но блок управления периодически фиксирует высокое напряжение и записывает код Р1445.

При осмотре разъема обнаруживаются характерные зеленые или белые разводы на пластике, темные пятна на контактах, а иногда и капли влаги внутри.

4. Пробой выходного транзистора в ЭБУ на внутреннюю шину питания

Выходной каскад блока управления, управляющий клапаном продувки, может выйти из строя в режиме пробоя на плюс. При этом на пине управления постоянно присутствует напряжение внутренней шины питания контроллера, даже когда микроконтроллер не выдает команду на открытие клапана. Дефект обычно возникает после короткого замыкания в проводке или скачка напряжения в бортовой сети.

5. Неисправность подтягивающего резистора в цепи управления

В некоторых схемах блока управления используется внутренний подтягивающий резистор, который удерживает линию в высоком состоянии, когда клапан не активирован. Если этот резистор выходит из строя в режиме уменьшения сопротивления, ток через него возрастает, и напряжение на линии становится выше нормы. Это относительно редкий дефект, характерный для автомобилей с большим пробегом и признаками старения электронных компонентов.

Оценка безопасности движения с кодом Р1445

Ошибка двигателя автомобиля Р1445 не является критической для безопасности дорожного движения. Блок управления, обнаружив высокое напряжение в цепи клапана продувки адсорбера, деактивирует выходной драйвер и прекращает попытки управления. Клапан перестает открываться, но на работу двигателя это не влияет. Смесеобразование, зажигание и все прочие системы продолжают функционировать в штатном режиме.

Эвакуатор не требуется. Автомобиль полностью сохраняет подвижность и может эксплуатироваться без каких-либо ограничений. Единственным признаком неисправности остается горящий индикатор Check Engine.

При длительной эксплуатации с неработающей системой продувки угольный адсорбер постепенно насыщается парами топлива. Это приводит к появлению запаха бензина при заправке и невозможности пройти техосмотр по экологическим параметрам. Кроме того, горящая лампа неисправности маскирует появление новых кодов, которые могут указывать на более серьезные проблемы. Рекомендуется выполнить ремонт в плановом порядке.

Отдельное замечание касается автомобилей Citroen. Удаление ошибки Р1445 Ситроен путем простого сброса сканером без устранения причины дает лишь временный эффект. Код неизбежно возвращается, поскольку диагностический монитор системы EVAP запускается при каждом холодном пуске и снова обнаруживает неисправность.

Как исправить ошибку Р1445 — пошаговая методика поиска и ремонта

Устранение кода Р1445 требует последовательной проверки цепи с целью обнаружения источника паразитного высокого напряжения. Работа ведется мультиметром и сканером, с постепенным сужением зоны поиска.

Необходимый инструмент и оснастка

Диагностический сканер с функцией активации исполнительных механизмов.

Цифровой мультиметр с режимами измерения напряжения и сопротивления.

Схема электрических соединений системы управления двигателем.

Заведомо исправный клапан продувки адсорбера для тестовой подмены.

Очиститель электрических контактов, диэлектрическая смазка.

Термоусадочная трубка, изолента, паяльник, припой.

Шаг 1: Компьютерная диагностика и фиксация данных

Подключите сканер. Считайте все коды неисправностей. Помимо Р1445, могут присутствовать коды Р0441 или Р0455, являющиеся следствием длительной неработы клапана продувки.

Запишите стоп-кадр: напряжение бортсети, температуру охлаждающей жидкости, обороты двигателя. Если напряжение в стоп-кадре выше 15 вольт, прежде всего проверьте регулятор генератора — возможно, причина в неисправной системе зарядки.

Удалите код и включите зажигание. Если ошибка возвращается мгновенно, высокое напряжение присутствует постоянно. Если код появляется только при работающем двигателе, вероятно замыкание на цепь, которая находится под напряжением только после запуска.

Шаг 2: Визуальный осмотр компонентов

Найдите клапан продувки адсорбера. На двигателях Citroen и Peugeot он обычно расположен на впускном коллекторе или рядом с дроссельным узлом. Отсоедините разъем. Осмотрите контакты на предмет коррозии, следов влаги, оплавления пластика. Обработайте очистителем контактов, просушите.

Осмотрите жгут проводов от разъема до ближайшей точки крепления. Ищите потертости, трещины изоляции, места, где жгут касается металлических частей двигателя.

Шаг 3: Измерение напряжения на разъеме клапана

Отсоедините разъем от клапана. Включите зажигание. Мультиметром измерьте напряжение на каждом из контактов разъема со стороны жгута относительно массы кузова.

Плюсовой контакт должен показывать напряжение бортсети. На управляющем контакте в норме также должно быть напряжение, близкое к бортсети, так как линия подтянута к плюсу через внутренний резистор ЭБУ.

Если на управляющем контакте напряжение превышает 13 вольт при выключенном двигателе или значительно выше, чем на плюсовом, это указывает на наличие паразитного источника напряжения.

Шаг 4: Отключение блока управления и разделение цепи

Отключите разъем блока управления двигателем. Повторите измерение напряжения на управляющем контакте разъема клапана.

Возможны два результата:

Напряжение исчезло. Источник высокого напряжения находится внутри ЭБУ. Требуется ремонт или замена блока управления.

Напряжение сохранилось. Замыкание находится в жгуте проводов, разъеме или монтажном блоке.

Этот тест является определяющим для выбора направления дальнейшего поиска.

Шаг 5: Поиск замыкания в проводке

Если напряжение на управляющем контакте сохраняется при отключенном ЭБУ, ищите место контакта с силовым проводом. По электрической схеме определите, какие провода с постоянным плюсом или плюсом зажигания проходят в одном жгуте с управляющим проводом клапана.

Методом последовательного отключения предохранителей найдите цепь, от которой приходит паразитное напряжение. Отключайте предохранители по одному, каждый раз проверяя напряжение на управляющем контакте. Когда оно исчезнет, вы узнаете, с какой силовой линией замкнут провод.

Затем осмотрите жгут на участке совместной прокладки двух проводов. Ищите оплавления, потемнения изоляции, места пережатия. Обнаружив повреждение, разделите провода, изолируйте каждый термоусадкой с клеевым слоем.

Случай из ремонта: Citroen C5 с двигателем 2.0 16V. Ошибка Р1445 возникла после длительной поездки в жару. Напряжение на управляющем контакте составляло 12,8 вольта при отключенном ЭБУ. При поочередном извлечении предохранителей выяснилось, что напряжение пропадает при удалении предохранителя питания подогревателя охлаждающей жидкости. В жгуте под термоэкраном выпускного коллектора управляющий провод спекся с проводом питания подогревателя. После разъединения и качественной изоляции ошибка была устранена.

Шаг 6: Проверка клапана на внутреннее замыкание

Мультиметром измерьте сопротивление между двумя контактами клапана. Нормальное значение для большинства моделей, включая Citroen и Peugeot, составляет от 25 до 40 Ом.

Измерьте сопротивление между каждым контактом и металлическим корпусом клапана — оно должно быть бесконечным. Если сопротивление между контактами близко к нулю или сопротивление между контактом и корпусом составляет конечное значение, клапан неисправен и подлежит замене.

Характерный пример: Peugeot 308 с двигателем 1.6 THP. Ошибка Р1445 была вызвана тем, что внутри клапана из-за перегрева оплавился изолятор, и обмотка замкнулась на плюсовой вывод. Сопротивление между контактами клапана составило 3,2 Ома вместо штатных 32 Ом. Замена клапана полностью решила проблему.

Шаг 7: Очистка разъема от коррозии

Даже если первичная причина замыкания найдена в другом месте, всегда проверяйте разъем. При наличии зеленого налета или следов влаги тщательно промойте разъем очистителем контактов. Используйте мягкую щетку для удаления стойких отложений. Просушите строительным феном при невысокой температуре.

После очистки измерьте сопротивление между контактами разъема со стороны жгута при отключенном клапане и ЭБУ. Оно должно быть бесконечным. Если сопротивление восстановилось, а ошибка больше не появляется, причина была в токопроводящем мостике внутри разъема.

Для автомобилей Citroen удаление ошибки Р1445 Ситроен часто требует именно тщательной очистки разъема клапана и обработки контактов диэлектрической смазкой, так как на этих моделях разъем расположен в зоне, подверженной забрызгиванию водой при движении по мокрой дороге.

Шаг 8: Диагностика и ремонт блока управления

Если после отключения разъема ЭБУ напряжение на управляющем контакте исчезает, неисправность внутри контроллера. Снимите блок, вскройте корпус. Найдите выходной транзистор, соответствующий пину управления клапаном продувки. Измерьте сопротивление между его выходом и плюсовой шиной платы. Низкое сопротивление указывает на пробой транзистора.

Замените неисправный компонент. Пайку выполняйте термостабилизированным паяльником с заземленным жалом. После замены проверьте плату на отсутствие замыканий, покройте защитным лаком и герметизируйте корпус. При отсутствии опыта в пайке SMD-компонентов обратитесь в мастерскую по ремонту автомобильной электроники.

Шаг 9: Финальная проверка и удаление кода

Соберите все разъемы. Подключите аккумулятор. Включите зажигание и убедитесь, что напряжение на управляющем контакте клапана находится в пределах нормы. Запустите двигатель и прогрейте его до рабочей температуры. Сканером активируйте клапан в режиме Active Test — должны раздаться ритмичные щелчки.

Выполните удаление ошибки Р1445 Ситроен или автомобиля другой марки с помощью сканера. Проведите тестовую поездку, после чего повторно считайте ошибки. Если память чиста, а монитор EVAP отображается как завершенный, ремонт выполнен успешно.

Методичная проверка каждого участка цепи позволяет гарантированно устранить ошибку двигателя автомобиля Р1445. Практика показывает, что на автомобилях Citroen и Peugeot наиболее частыми виновниками являются окисленный разъем клапана и повреждение изоляции провода в жгуте, тогда как выход из строя самого блока управления встречается значительно реже. Своевременное обнаружение и исправление проблемы не только восстанавливает работу системы улавливания паров топлива, но и предотвращает возможное повреждение дорогостоящих компонентов электронной системы управления двигателем.Ошибка двигателя автомобиля Р1445 согласно протоколу OBD-II расшифровывается как "Цепь управления клапаном продувки адсорбера – высокое напряжение". Блок управления фиксирует этот код, когда потенциал на сигнальной линии превышает допустимый порог. В отличие от Р1442, который указывает на жесткое замыкание на плюс, Р1445 может регистрировать состояние, при котором напряжение стабильно выше нормы из-за внутренних дефектов драйвера, коррозионных мостиков в разъеме или частичного контакта с силовым проводом.

С точки зрения безопасности движение с активным кодом Р1445 разрешено. Блок управления, обнаружив высокое напряжение, деактивирует драйвер клапана, и система продувки прекращает работу. На функционировании двигателя это не сказывается, эвакуатор не требуется. При длительной езде с неработающей продувкой угольный адсорбер насыщается парами топлива, возможен запах бензина при заправке, а горящий Check Engine маскирует новые ошибки. Ремонт рекомендуется выполнить в плановом порядке.

Для исправления ошибки применяется последовательная методика поиска источника высокого напряжения. Начинают со считывания кодов и анализа стоп-кадра, затем визуально осматривают разъем клапана на предмет коррозии. Мультиметром измеряют напряжение на контактах разъема при включенном зажигании: на плюсовом контакте должно быть напряжение бортсети, на управляющем — близкое к нему. Если напряжение на управляющем контакте аномально высокое, отключают разъем ЭБУ и повторяют замер. Исчезновение напряжения указывает на пробой транзистора в контроллере, сохранение — на замыкание в проводке. Для поиска замыкания поочередно извлекают предохранители, определяя цепь-источник паразитного напряжения. На Citroen C5 ошибка Р1445 была вызвана спекшимся под термоэкраном проводом управления клапаном и проводом питания подогревателя охлаждающей жидкости. На Peugeot 308 с двигателем 1.6 THP проблема оказалась в самом клапане — из-за перегрева обмотка замкнулась на плюсовой вывод, сопротивление упало до 3,2 Ом. Удаление ошибки Р1445 Ситроен простым сбросом сканера без устранения причины дает лишь временный эффект — код неизбежно возвращается при следующем холодном пуске. Полноценное удаление ошибки Р1445 возможно только после очистки разъема, замены неисправного клапана или восстановления проводки. Финальная проверка включает активацию клапана через выходной тест сканера и подтверждение успешного завершения монитора системы EVAP. Методичный подход исключает замену исправных компонентов и гарантирует надежное устранение неисправности.Ошибка двигателя автомобиля Р1445 согласно протоколу OBD-II расшифровывается как "Цепь управления клапаном продувки адсорбера – высокое напряжение". Блок управления фиксирует этот код, когда потенциал на сигнальной линии превышает допустимый порог. В отличие от Р1442, который указывает на жесткое замыкание на плюс, Р1445 может регистрировать состояние, при котором напряжение стабильно выше нормы из-за внутренних дефектов драйвера, коррозионных мостиков в разъеме или частичного контакта с силовым проводом.
