Ошибка Р1444: полное техническое руководство по диагностике и устранению неисправности

Сообщение

Что означает код Р1444 в системе OBD-II

Ошибка двигателя автомобиля Р1444 согласно протоколу бортовой диагностики относится к системе улавливания паров топлива и расшифровывается как "Цепь управления клапаном продувки адсорбера – низкое напряжение" или "Evaporative Emission System Purge Control Valve Circuit Low Voltage". В заводской документации Toyota, где этот код встречается особенно часто, он описывается как "EVAP Purge VSV Circuit Low Input" или "Purge Control Valve Circuit Low". Некоторые европейские производители формулируют этот код как "EVAP Canister Purge Valve Circuit Low".

Технический смысл неисправности заключается в том, что блок управления двигателем при мониторинге цепи клапана продувки адсорбера фиксирует напряжение на управляющем проводе ниже ожидаемого порога. В нормальном состоянии, когда клапан не активирован, на сигнальной линии должен присутствовать потенциал, близкий к напряжению бортовой сети. Если же напряжение падает до нескольких вольт или до нуля, контроллер интерпретирует это как неисправность и записывает код Р1444. В отличие от кода Р1441, который фиксирует глухое короткое замыкание на массу, Р1444 может указывать на частичную утечку, высокое переходное сопротивление или перемежающийся дефект, при котором напряжение на линии нестабильно и периодически проседает.

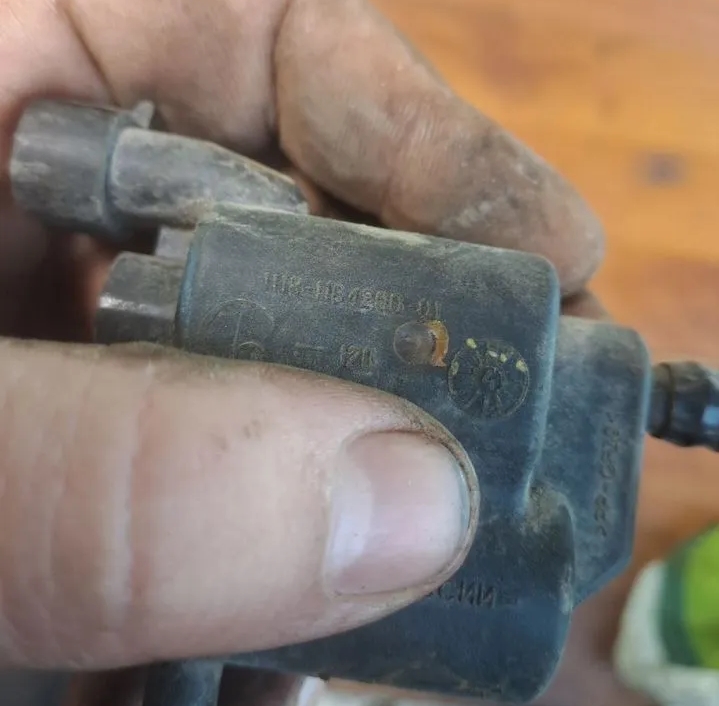

: Ошибка Р1444; DTC_P1444.jpg (216.88 КБ) 32 просмотра

Причина возникновения ошибки

Поиск неисправности при коде Р1444 должен быть направлен на выявление места потери напряжения в электрической цепи. Это может быть как проблема с питанием клапана, так и утечка на массу через поврежденную изоляцию, окисленный контакт или частично неисправный компонент.

Основные источники появления кода Р1444

1. Частичное короткое замыкание управляющего провода на массу

Наиболее распространенная причина низкого напряжения в сигнальной цепи. Изоляция управляющего провода повреждается, и оголенная медная жила начинает касаться металлических частей кузова или двигателя. В отличие от глухого замыкания, при котором напряжение падает до нуля и фиксируется код Р1441, в данном случае контакт с массой осуществляется через окисленный или загрязненный участок с переходным сопротивлением в несколько десятков или сотен Ом. Формируется резистивный делитель, и на управляющем пине ЭБУ напряжение составляет не ноль, а несколько вольт, что классифицируется диагностикой как низкий уровень сигнала.

Типичные места повреждения изоляции:

Участок жгута, прилегающий к впускному коллектору. Вибрация и высокая температура разрушают изоляцию, и провод начинает касаться алюминиевого сплава двигателя.

Место крепления жгута пластиковым хомутом. Под хомутом изоляция продавливается, и жила контактирует с заземленным кронштейном.

Зона выхода провода из гофрированной трубки. Острая кромка трубки постепенно прорезает изоляцию.

Пример из практики: Toyota Camry с двигателем 2AR-FE. Ошибка Р1444 появлялась при движении по мокрой дороге. При прозвонке обнаружено сопротивление 180 Ом между управляющим проводом и кузовом. В жгуте под впускным коллектором изоляция провода была повреждена, и влага создавала проводящий мостик на заземленный кронштейн. В сухую погоду сопротивление возрастало, и ошибка исчезала.

2. Высокое переходное сопротивление в разъеме клапана

Разъем клапана продувки адсорбера подвержен окислению, особенно в условиях влажного климата. Оксидная пленка на контактах создает сопротивление в десятки Ом. На этом сопротивлении падает часть напряжения питания, и на клапан приходит пониженное напряжение. Блок управления, измеряя потенциал на линии, фиксирует его ниже нормы и выставляет код Р1444.

Характерный признак: при визуальном осмотре разъема видны зеленые, белые или темные отложения на контактах. После очистки контактов и обработки специальным спреем напряжение восстанавливается, и ошибка уходит.

3. Дефект обмотки клапана — межвитковое замыкание

Внутри электромагнитной катушки клапана продувки адсорбера может произойти разрушение изоляции между соседними витками. Эффективное сопротивление обмотки при этом снижается, ток через нее возрастает, но напряжение на клеммах падает. Блок управления видит пониженный потенциал на управляющей линии и диагностирует низкий уровень сигнала.

Межвитковое замыкание сложно выявить простым измерением сопротивления, так как оно может составлять, например, 20 Ом вместо штатных 30 Ом, что не всегда настораживает диагноста. Однако этой разницы достаточно, чтобы напряжение на линии просело ниже допустимого порога. Для точной диагностики используют сравнительный тест с заведомо исправным клапаном.

4. Проблемы в цепи питания клапана

Если напряжение на плюсовом контакте клапана ниже нормы из-за окисленного предохранителя, плохого контакта в монтажном блоке или частичного обрыва питающего провода, то и на управляющем контакте потенциал будет пониженным. Блок управления интерпретирует это как низкое напряжение в цепи.

Типичные проблемные точки:

Окисленные ножки предохранителя EFI в монтажном блоке.

Разжатая клемма в колодке главного реле.

Соединение проводов в жгуте, выполненное скруткой, которая со временем окислилась.

На автомобилях Toyota Р1444 ошибка Тойота нередко вызвана именно плохим контактом в блоке предохранителей моторного отсека, где окисляется гнездо предохранителя EFI №2.

5. Неисправность выходного каскада блока управления

Выходной транзисторный ключ, управляющий клапаном продувки, может находиться в частично пробитом состоянии. Его сопротивление в открытом канале повышено, и падение напряжения на нем больше расчетного. Даже при полностью исправной внешней цепи напряжение на пине управления ниже нормы. Такой дефект обычно развивается после длительной перегрузки драйвера или после скачка напряжения в бортовой сети.

Безопасность движения с кодом Р1444

Ошибка двигателя автомобиля Р1444 не относится к категории аварийных неисправностей. Блок управления, зафиксировав низкое напряжение в цепи клапана продувки адсорбера, прекращает попытки управления этим исполнительным механизмом. Двигатель продолжает работать в штатном режиме, все параметры смесеобразования и зажигания остаются в норме.

Эвакуация не требуется. Автомобиль полностью сохраняет подвижность и может эксплуатироваться без ограничений по скорости и нагрузке. Единственным признаком неисправности для водителя является горящий индикатор Check Engine.

Длительная эксплуатация с неработающей продувкой адсорбера ведет к постепенному насыщению угольного фильтра парами топлива. При заправке может появляться запах бензина, а при прохождении техосмотра система EVAP покажет ошибку. Рекомендуется выполнить ремонт в плановом порядке, не откладывая на месяцы.

Как исправить ошибку Р1444 — детальная методика поиска и ремонта

Устранение кода Р1444 требует измерения напряжений и сопротивлений с целью найти место, где теряется напряжение. Ключевой инструмент — мультиметр, а основная стратегия — последовательное исключение элементов цепи.

Необходимое оборудование и подготовка

Диагностический сканер с функцией активации исполнительных механизмов.

Цифровой мультиметр с высокоомным входом и возможностью измерения напряжения с точностью до десятых долей вольта.

Схема электрических соединений системы управления двигателем.

Заведомо исправный клапан продувки адсорбера для сравнительного теста.

Очиститель электрических контактов, диэлектрическая смазка.

Термоусадочная трубка, паяльник, набор тонких надфилей.

Шаг 1: Считывание кодов и анализ стоп-кадра

Подключите сканер. Считайте все коды. Запишите стоп-кадр для Р1444: напряжение бортсети, температуру двигателя, обороты. Обратите внимание, если ли рядом коды по другим компонентам, питающимся от той же цепи. Если напряжение бортсети в стоп-кадре ниже 10,5 вольт, возможно, причина в разряженном аккумуляторе или неисправном генераторе.

Удалите код. Запустите холодный двигатель. Если ошибка возвращается немедленно, неисправность статическая. Если появляется только после прогрева или при определенной влажности, вероятен плавающий контакт.

Шаг 2: Визуальный осмотр и очистка контактов

Найдите клапан продувки адсорбера. На большинстве двигателей Toyota он расположен на впускном коллекторе рядом с дроссельной заслонкой. Отсоедините разъем. Осмотрите контакты на наличие окислов. Если есть налет, обработайте очистителем контактов, дайте высохнуть. Проверьте, не разболтаны ли клеммы в разъеме.

Осмотрите проводку от разъема до жгута. На Тойотах старше пяти лет изоляция проводов в моторном отсеке часто имеет микротрещины, особенно в местах перегибов.

Шаг 3: Измерение напряжения на разъеме

Включите зажигание. Мультиметром измерьте напряжение на плюсовом контакте разъема клапана относительно массы кузова. Оно должно быть равно напряжению бортсети (около 12 вольт). Если напряжение ниже 11 вольт, проблема в цепи питания — проверьте предохранитель EFI и контакты в монтажном блоке.

Измерьте напряжение на управляющем контакте разъема. При не активированном клапане там должно быть напряжение, близкое к бортсети (подтяжка внутри ЭБУ). Если напряжение на управляющем контакте составляет 5-7 вольт или меньше, низкий уровень сигнала подтвержден.

Шаг 4: Проверка клапана под нагрузкой

Отсоедините разъем от клапана. Измерьте сопротивление обмотки клапана. Нормальное значение для Toyota — 25-35 Ом при 20 градусах Цельсия. Если сопротивление ниже 20 Ом, обмотка имеет межвитковое замыкание. Если выше 50 Ом, внутри плохой контакт. В обоих случаях клапан подлежит замене.

Для сравнительного теста измерьте сопротивление заведомо исправного клапана. Разница более 15% — повод для замены.

Практический случай: Toyota RAV4 с двигателем 2AZ-FE. Ошибка Р1444 возникала после получаса работы двигателя на холостом ходу. Сопротивление обмотки клапана при комнатной температуре составляло 28 Ом (норма). После нагрева строительным феном до 60 градусов сопротивление падало до 14 Ом из-за развивающегося межвиткового замыкания. Замена клапана полностью устранила проблему.

Шаг 5: Проверка утечки на массу в проводке

Отключите разъем клапана и разъем блока управления. Мультиметром в режиме омметра измерьте сопротивление между управляющим контактом разъема клапана и массой кузова. В исправной цепи сопротивление должно быть бесконечным. Если мультиметр показывает конечное значение (например, 500 Ом или 2 кОм), в проводке имеется утечка на массу.

Для локализации места утечки разъединяйте промежуточные разъемы жгута, пока сопротивление не вернется к бесконечности. Участок между последним разъединенным разъемом и колодкой клапана содержит повреждение.

Случай из ремонта: Toyota Corolla с двигателем 1ZR-FE. Ошибка Р1444 появлялась после мойки двигателя. Сопротивление между управляющим проводом и массой колебалось от 300 до 800 Ом. При осмотре жгута обнаружено, что провод был поврежден острым краем металлической скобы крепления жгута. В сухом состоянии контакта не было, но после мойки влага создавала проводящий мостик. Изоляция провода и перенос скобы устранили дефект.

Шаг 6: Проверка цепи питания

Если напряжение на плюсовом контакте разъема занижено, проверьте всю цепь питания. Извлеките предохранитель EFI, осмотрите его гнездо. Окисленные контакты зачистите надфилем. Измерьте напряжение на входе и выходе предохранителя — разницы быть не должно.

Проверьте контакты главного реле. Если реле подгорело, напряжение на его выходе может быть ниже напряжения бортсети. Подмените реле заведомо исправным.

Пример: Toyota Highlander с двигателем 2GR-FE. Ошибка Р1444 сопровождалась плавающими кодами по датчикам кислорода. При замере напряжения на выходе предохранителя EFI №2 обнаружено 10,2 вольта при 12,5 вольта на клеммах аккумулятора. Причина — окислившееся гнездо предохранителя в монтажном блоке. После зачистки и обработки смазкой напряжение восстановилось, все ошибки ушли.

Шаг 7: Диагностика блока управления

Если все внешние цепи проверены, а низкое напряжение на управляющем контакте сохраняется, неисправен выходной каскад ЭБУ. Для окончательной проверки подключите к разъему клапана нагрузочный резистор 30 Ом мощностью 5 ватт. Измерьте напряжение на нем при активации клапана сканером. Если напряжение значительно ниже бортсети, а проводка исправна, драйвер не обеспечивает нормальной коммутации.

Ремонт блока управления заключается в замене выходного транзистора. На блоках Toyota используется транзисторный ключ, обычно в корпусе SOT-23 или TO-252. Замена требует опыта пайки SMD-компонентов. Если навыков нет, рекомендуется обратиться в мастерскую по ремонту автомобильной электроники.

Шаг 8: Финальное тестирование

После устранения неисправности соберите все разъемы. Запустите двигатель, прогрейте до рабочей температуры. Сканером активируйте клапан продувки адсорбера в режиме Active Test. Должны быть слышны четкие ритмичные щелчки. Измерьте напряжение на управляющем контакте разъема — при активации оно должно составлять около 12 вольт в выключенном состоянии и падать при включении клапана.

Удалите код Р1444. Выполните тестовую поездку. Повторно считайте ошибки. Если память чиста, а монитор системы EVAP завершен успешно, ремонт выполнен качественно.

Системный подход к диагностике низкого напряжения позволяет точно определить источник проблемы, будь то окисленный контакт, поврежденный провод, дефектный клапан или неисправный драйвер ЭБУ. Ошибка Р1444 ошибка Тойота, как показывает практика, в большинстве случаев решается очисткой контактов и заменой клапана продувки, и только в небольшом проценте случаев требует вмешательства в проводку или блок управления. Своевременное устранение кода не только восстанавливает работу системы улавливания паров топлива, но и предотвращает развитие более серьезных электрических проблем, способных повредить дорогостоящие компоненты системы управления двигателем.Ошибка двигателя автомобиля Р1444 согласно протоколу OBD-II расшифровывается как "Цепь управления клапаном продувки адсорбера – низкое напряжение". Блок управления фиксирует этот код, когда потенциал на управляющем проводе клапана оказывается ниже ожидаемого порога. В отличие от Р1441, который указывает на глухое короткое замыкание на массу, Р1444 может свидетельствовать о частичной утечке, высоком переходном сопротивлении или перемежающемся дефекте. Напряжение на линии не нулевое, но недостаточное для нормальной работы.

С точки зрения безопасности движение с активным кодом разрешено. Блок управления, обнаружив низкое напряжение, отключает управление клапаном, и двигатель продолжает работать в штатном режиме. Эвакуатор не требуется. Длительная езда с неработающей продувкой ведет к насыщению угольного адсорбера парами топлива, возможному запаху бензина при заправке и маскировке новых ошибок индикатором Check Engine. Ремонт рекомендуется выполнить в плановом порядке.

Для исправления ошибки применяется последовательная методика. Начинают со считывания кодов и анализа стоп-кадра, затем визуально осматривают разъем клапана на предмет окислов. Мультиметром измеряют напряжение на контактах разъема при включенном зажигании: на плюсовом контакте должно быть напряжение бортсети, на управляющем — близкое к нему. Пониженное напряжение на плюсовом контакте указывает на проблему в цепи питания (окисленный предохранитель, плохой контакт реле). Пониженное напряжение на управляющем контакте говорит об утечке на массу или неисправности драйвера ЭБУ. Сопротивление обмотки клапана должно составлять 25-35 Ом; снижение до 15-20 Ом указывает на межвитковое замыкание. На Toyota RAV4 с двигателем 2AZ-FE ошибка Р1444 возникала после прогрева из-за падения сопротивления обмотки клапана с 28 до 14 Ом при нагреве, что потребовало замены клапана. На Toyota Corolla причиной стал провод, поврежденный острой кромкой скобы крепления жгута — после мойки влага создавала мостик на массу с сопротивлением 300-800 Ом. На Toyota Highlander проблема была в окисленном гнезде предохранителя EFI №2, где напряжение падало до 10,2 вольта. Р1444 ошибка Тойота в большинстве случаев решается очисткой контактов и заменой клапана, и лишь изредка требует ремонта проводки или блока управления. После устранения дефекта и финальной проверки сканером с активацией клапана система EVAP возвращается к штатной работе, что подтверждается успешным завершением монитора самодиагностики. Методичный подход исключает необоснованную замену деталей и гарантирует надежное устранение неисправности.Ошибка двигателя автомобиля Р1444 согласно протоколу OBD-II расшифровывается как "Цепь управления клапаном продувки адсорбера – низкое напряжение". Блок управления фиксирует этот код, когда потенциал на управляющем проводе клапана оказывается ниже ожидаемого порога. В отличие от Р1441, который указывает на глухое короткое замыкание на массу, Р1444 может свидетельствовать о частичной утечке, высоком переходном сопротивлении или перемежающемся дефекте. Напряжение на линии не нулевое, но недостаточное для нормальной работы.
