Ошибка Р1433: полное руководство по диагностике и устранению неисправности

Сообщение

Расшифровка кода Р1433 в стандарте OBD-II

Ошибка двигателя автомобиля Р1433 определяется диагностическим протоколом как "Цепь реле насоса вторичного воздуха – недостоверный сигнал / обрыв цепи" (Secondary Air Injection Pump Relay Control Circuit Implausible Signal / Open Circuit). В документации некоторых автопроизводителей, особенно в материалах концерна VAG, эта формулировка звучит как "Air Pump Relay -J299- Open Circuit / Short to B+" или же просто "Контроль цепи реле насоса вторичного воздуха – недостоверный сигнал".

Ключевое отличие кода Р1433 от ранее рассмотренных Р1428, Р1429, Р1430, Р1431 и Р1432 заключается в том, что блок управления двигателем не может однозначно классифицировать тип электрической неисправности. Если предыдущие коды точно указывали на обрыв (Р1428), короткое замыкание на массу (Р1429), обрыв питания или КЗ на плюс (Р1430), низкий уровень (Р1431) или высокий уровень сигнала (Р1432), то Р1433 фиксируется тогда, когда электрические параметры цепи выходят за пределы ожидаемого диапазона, но не укладываются ни в один из четко заданных шаблонов. Иными словами, сигнал на управляющем пине ЭБУ есть, но он не соответствует ни состоянию включенного, ни состоянию выключенного реле. Это может быть перемежающийся контакт, плавающее сопротивление или комбинация нескольких дефектов, меняющих свои свойства в зависимости от температуры и вибрации.

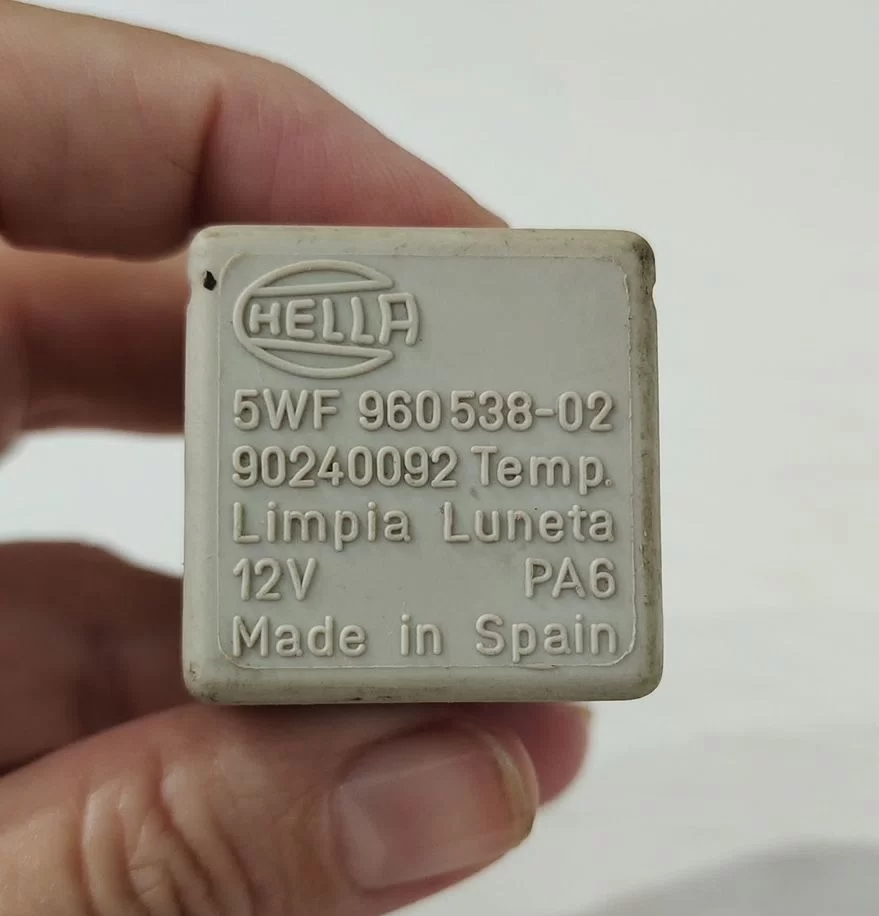

: Ошибка Р1433; DTC_P1433.jpg (210.12 КБ) 40 просмотров

Причина возникновения ошибки

Поиск виновника при коде Р1433 — это всегда работа с нестабильностью электрической цепи. В отличие от статических замыканий или обрывов, здесь приходится иметь дело с плавающими дефектами, которые то проявляются, то исчезают, сбивая с толку диагностическую логику контроллера.

Основные факторы, вызывающие появление кода Р1433

1. Перемежающийся контакт в колодке реле или разъемах

Наиболее частая причина недостоверного сигнала. Клеммы в посадочном гнезде реле со временем теряют упругость. При низких температурах металл сужается, контакт пропадает или становится высокоомным, и блок управления фиксирует обрыв. После прогрева моторного отсека металл расширяется, контакт восстанавливается, и сигнал возвращается к норме. Подобная цикличность сбивает диагностический монитор, и он регистрирует код Р1433 как недостоверное состояние цепи.

Типичные места с такой проблемой:

Само гнездо реле в монтажном блоке. Латунные клеммы окисляются и перестают плотно обжимать ножки реле.

Промежуточный разъем между жгутом моторного отсека и жгутом передней части автомобиля. Попадание влаги вызывает коррозию, которая создает плавающее сопротивление.

Разъем на самом насосе вторичного воздуха. Вибрация работающего электродвигателя постепенно разбалтывает контакты.

Случай из ремонта: BMW X5 E53 с мотором M54. В памяти блока DME периодически появлялся код Р1433. Диагностика показала, что при включении зажигания напряжение на катушке реле присутствовало, но в момент запуска двигателя и вибрации стартера оно пропадало на доли секунды, затем снова появлялось. Причина обнаружилась в разъеме монтажного блока — пластиковый фиксатор был сломан, и колодка неплотно сидела на своем месте. При вибрации контакт нарушался, что воспринималось блоком как обрыв цепи. Замена корпуса монтажного блока решила проблему.

2. Микротрещины в пайке реле или обрыв обмотки

Внутри корпуса реле обмотка катушки припаяна к выводам. Со временем в месте пайки образуются микротрещины из-за термического циклирования. На холодную контакт отсутствует, и блок фиксирует обрыв. При прогреве материал расширяется, контакт восстанавливается, и реле начинает работать. Следующий холодный пуск — и ситуация повторяется. Тестер на столе может показать нормальное сопротивление обмотки, так как в теплом помещении трещина закрыта. Установка в автомобиль на морозе возвращает проблему.

Такое поведение характерно для реле, размещенных в зонах, подверженных наибольшему перепаду температур, — например, рядом с выпускным коллектором или радиатором.

3. Нестабильная работа драйвера в блоке управления

Выходной транзисторный ключ, управляющий реле SAI, может находиться в пограничном состоянии. Полупроводниковый переход не пробит полностью и не оборван, а имеет плавающие параметры. При одном включении он коммутирует реле нормально, при другом — не может обеспечить достаточный ток удержания, реле дребезжит, напряжение на линии хаотически скачет. Блок управления видит эти скачки и не может классифицировать их иначе как недостоверный сигнал Р1433. Деградация транзистора обычно связана с длительной работой на пределе по току или с тепловыми ударами.

4. Попадание влаги в монтажный блок

Вода, проникшая в блок предохранителей и реле, создает токопроводящие мостики между соседними контактами. Эти мостики имеют нестабильное сопротивление, зависящее от степени влажности и количества растворенных солей. При высыхании блока контакт пропадает, при увлажнении — появляется вновь. Блок управления фиксирует то нормальное состояние, то замыкание, то обрыв, что в сумме дает именно код недостоверности, а не конкретный код КЗ или обрыва.

Автомобили, эксплуатируемые в регионах с высокой влажностью и частыми переходами через ноль, подвержены этому особенно сильно. Конденсат, образующийся внутри блока, сам по себе является электролитом.

5. Повреждение изоляции с эпизодическим касанием кузова или других проводов

Провод управления реле может иметь поврежденную изоляцию, но при этом не касаться массы или плюса постоянно. При определенной вибрации или крене двигателя он кратковременно замыкается на кузов или соседний провод. Контакта достаточно, чтобы сигнал на доли секунды вышел за допустимые рамки. Диагностический монитор ЭБУ фиксирует этот кратковременный выброс и заносит код недостоверности. Найти такое повреждение сложно, поскольку в статике проводка выглядит исправной, а прозвонка не показывает ни обрыва, ни замыкания.

6. Некорректное напряжение бортовой сети

Система вторичного воздуха активируется при холодном пуске, когда нагрузка на аккумулятор максимальна. Если батарея изношена или генератор не выдает стабильного напряжения, в момент включения стартера напряжение проседает ниже 9 вольт. Реле, получив команду на включение, не может удержать якорь из-за недостатка тока в обмотке. Напряжение на управляющей линии колеблется, блок управления теряет однозначность состояния и регистрирует Р1433. В этом случае ошибка является вторичной по отношению к проблемам с системой электропитания.

Оценка возможности движения с кодом Р1433

Ошибка двигателя автомобиля Р1433 не относится к разряду критических неисправностей, требующих немедленного прекращения поездки. Блок управления, зафиксировав недостоверный сигнал в цепи реле, отключает систему подачи вторичного воздуха и продолжает управлять двигателем в обычном режиме. Смесеобразование, зажигание, фазы газораспределения и все прочие жизненно важные функции не затрагиваются.

Эвакуация не требуется. Машина полностью пригодна к передвижению. Водитель может без опасений добраться до места назначения или станции технического обслуживания. Единственное, что изменится в поведении автомобиля, — это постоянно горящая лампа Check Engine на приборной панели.

Тем не менее затягивать с ремонтом не стоит по следующим причинам:

Не работающая система вторичного воздуха увеличивает нагрузку на каталитический нейтрализатор при холодных пусках. За зиму активной эксплуатации соты катализатора могут существенно забиться несгоревшими углеводородами.

Горящий индикатор неисправности двигателя скрывает от водителя появление новых ошибок, которые могут оказаться действительно серьезными (пропуски зажигания, отказы датчиков, проблемы с наддувом).

Недостоверный сигнал в цепи реле может быть симптомом развивающегося дефекта, который со временем перерастет в полноценное короткое замыкание с риском оплавления проводки.

При появлении любых дополнительных симптомов — запаха гари, перебоев в работе двигателя, отказа нескольких электрических потребителей — движение следует прекратить и провести немедленную проверку.

Как исправить ошибку Р1433 — подробная методика ремонта

Устранение кода Р1433 — это кропотливая работа по выявлению нестабильного электрического контакта или плавающего дефекта. Требуется терпение, мультиметр с функцией записи минимальных и максимальных значений, а в идеале — осциллограф. Торопливая замена реле или насоса почти гарантированно не даст результата.

Необходимое оборудование и подготовительные действия

Сканер, поддерживающий чтение и стирание кодов, а также просмотр текущих параметров (Data Stream) и активацию исполнительных механизмов.

Цифровой мультиметр с высокоомным входом и функцией записи пиковых значений (Min/Max).

Осциллограф с памятью (значительно упрощает поимку плавающего дефекта).

Схема электрических соединений двигателя с указанием цепей системы вторичного воздуха.

Комплект заведомо исправных реле для подмены.

Спиртовой очиститель контактов, диэлектрическая смазка.

Увеличительное стекло или лупа для осмотра паек.

Шаг 1: Считывание всех кодов и анализ стоп-кадра

Подключите сканер. Запишите все присутствующие коды — не только Р1433, но и любые другие, даже в статусе "сохраненный" или "перемежающийся". Обратите внимание, нет ли рядом кодов по напряжению бортовой сети (например, P0562 или P0563), которые могли бы указать на первопричину в системе питания.

Откройте стоп-кадр для кода Р1433. Ключевые параметры, которые следует зафиксировать:

Напряжение бортовой сети в момент регистрации ошибки.

Температура охлаждающей жидкости.

Обороты двигателя.

Статус реле вторичного воздуха (если отображается в потоке данных).

Если напряжение в стоп-кадре ниже 10 вольт, начинать диагностику следует с проверки аккумулятора и генератора, а не с цепи реле SAI. Известны случаи, когда замена старого аккумулятора на новый полностью устраняла периодически возникающий код Р1433 на автомобилях Peugeot и Citroen с моторами серии EW.

Шаг 2: Визуальная инспекция монтажного блока и жгутов

Откройте крышку блока предохранителей и реле в моторном отсеке. Осмотрите внутреннее пространство на наличие следов влаги, высохших солевых разводов, коррозии на металлических частях. Если блок когда-либо заливался водой, на пластике остаются белесые пятна. В таком случае требуется полная разборка блока, чистка всех контактов и проверка целостности дорожек на печатной плате внутри блока.

Извлеките реле насоса вторичного воздуха. С помощью лупы осмотрите его ножки. Ищите микротрещины в месте выхода металлической ножки из пластикового корпуса, черные точки подгорания, сине-зеленый налет окислов. Осмотрите ответную колодку в блоке. Если клеммы раздвинуты или имеют темный цвет, их необходимо поджать и зачистить.

Шаг 3: Тест методом подмены и термокамеры

Установите в гнездо реле SAI заведомо исправное реле, взятое из другого, менее ответственного узла (например, реле звукового сигнала или обогрева заднего стекла, если совпадают параметры). Сотрите код и проведите несколько циклов холодного пуска. Если код не возвращается, старое реле неисправно.

Для проверки старого реле на перемежающийся дефект используйте метод термокамеры. Положите реле в морозильную камеру на 30 минут. Затем быстро достаньте и прозвоните сопротивление обмотки. Сравните с сопротивлением при комнатной температуре. Разница более 10% или скачущие показания омметра при постукивании по корпусу реле указывают на внутренний дефект обмотки или пайки. Такое реле необходимо заменить, не пытаясь его ремонтировать.

Шаг 4: Мониторинг напряжения на колодке реле в динамике

Подключите мультиметр или осциллограф к управляющим контактам колодки реле. При использовании мультиметра включите режим записи Min/Max. Запустите холодный двигатель и наблюдайте за показаниями. В исправной цепи напряжение должно стабильно держаться на уровне бортсети, пока ЭБУ не подаст команду на включение, после чего на несколько десятков секунд появляется четкое напряжение питания катушки. Затем сигнал должен исчезнуть.

Если в процессе записи мультиметр фиксирует провалы напряжения до нуля или, наоборот, скачки до значений, превышающих норму, это прямое доказательство перемежающегося контакта или замыкания. Осциллограф в этом случае покажет характерные игольчатые выбросы или ступенчатые падения напряжения, по форме которых опытный диагност может отличить обрыв от замыкания.

Практический пример: Audi A6 C6 с двигателем 3.2 FSI. Ошибка Р1433 появлялась нерегулярно, примерно раз в две недели. При мониторинге осциллографом на управляющем контакте колодки реле были зафиксированы кратковременные, длительностью 20-50 миллисекунд, провалы напряжения до 3 вольт. Они совпадали по времени с переключением передачи селектором АКПП. Причина обнаружилась в жгуте, проходящем под рычагом селектора, — провод был пережат консолью и при движении рычага натягивался, что приводило к кратковременному разрыву контакта в месте надлома жилы.

Шаг 5: Прозвонка цепи с имитацией вибрации

Отключите разъем ЭБУ и колодку реле. Установите мультиметр в режим прозвонки со звуковым сигналом. Подключите щупы к двум концам управляющего провода. Попросите помощника или самостоятельно встряхивайте жгут на всем протяжении от монтажного блока до разъема ЭБУ. Если звуковой сигнал прерывается или сопротивление скачет, в жгуте имеется нестабильный контакт. Последовательно сужайте зону проверки, разъединяя промежуточные разъемы, пока не локализуете поврежденный участок с точностью до нескольких сантиметров.

На автомобилях, где жгут проложен под радиатором, полезно также побрызгать на разъемы и гофру водой из пульверизатора при работающем тесте. Попадание влаги в место с плохой изоляцией немедленно проявится изменением сопротивления на экране мультиметра.

Шаг 6: Проверка силовой части насоса как косвенной причины

Недостоверный сигнал в цепи управления иногда вызывается не дефектом самой управляющей линии, а проблемами в силовой цепи, которые через электромагнитную связь или общие точки массы искажают потенциалы. Отключите разъем насоса вторичного воздуха. Измерьте сопротивление обмотки электродвигателя насоса. Нормальное значение — от 0,5 до 3 Ом. Проверьте сопротивление между каждым из силовых выводов насоса и его корпусом. Оно должно быть бесконечным. Любое конечное сопротивление говорит о пробое изоляции и утечке тока на массу. Такой насос создает нерасчетную нагрузку на реле и искажает диагностическую картину для ЭБУ. Насос с внутренним пробоем подлежит замене.

Также измерьте напряжение на силовом контакте колодки реле, которое подается на насос. Оно должно исчезать при выключении зажигания и появляться при активации системы. Постороннее напряжение на этой линии вносит хаос в диагностику.

Шаг 7: Исключение проблем с питанием и массой ЭБУ

Плавающие ошибки по недостоверному сигналу могут возникать, если блок управления имеет плохой контакт по массе или питанию. Проверьте все точки крепления массы двигателя и массы ЭБУ. Зачистите наконечники и посадочные места до блеска, смажьте и надежно затяните. Проверьте состояние предохранителей, питающих сам блок управления. Окисленные предохранители создают падение напряжения, пропорциональное току потребления, и могут вызывать уход опорных напряжений внутри ЭБУ.

В одном из случаев на Volvo S80 II ошибка Р1433 и еще несколько плавающих кодов по реле были вызваны окислившимся силовым предохранителем на 30 ампер в багажном блоке REM. После замены предохранителя и чистки гнезда все ошибки ушли.

Шаг 8: Вердикт по блоку управления

Если все внешние цепи проверены и не имеют дефектов, а код Р1433 продолжает появляться, высока вероятность внутренней неисправности драйвера реле в ЭБУ. Диагностировать это можно, подав на вход блока вместо реле эквивалент нагрузки (резистор 50-100 Ом мощностью 5 ватт) и наблюдая за напряжением на нем при многократных активациях через сканер. Если напряжение плавает, а питание на блок подается стабильное, драйвер неисправен.

Ремонт блока управления заключается в замене выходного транзистора. Блок снимается, вскрывается, дефектный компонент выпаивается, устанавливается новый с теми же или улучшенными характеристиками. Такую работу целесообразно поручать специализированным мастерским, имеющим опыт пайки многослойных печатных плат и стенды для проверки после ремонта.

Шаг 9: Завершающая проверка после ремонта

После устранения найденной неисправности удалите код Р1433 сканером. Проведите серию из трех-четырех холодных пусков с интервалом, достаточным для остывания двигателя. После каждого пуска проверяйте память ошибок. Убедитесь, что код не возвращается ни в активном, ни в сохраненном виде. Проведите тестовую поездку длительностью не менее 20 минут с переменными режимами движения, чтобы система выполнила полный цикл мониторинга. Убедитесь, что монитор вторичного воздуха отображается как "пройден" или "готов".

Методичная последовательная диагностика, основанная на исключении каждого элемента цепи, позволяет раз и навсегда решить проблему с ошибкой двигателя автомобиля Р1433, избежав дорогостоящей замены заведомо исправных узлов и многократных возвратов неисправности. Специфика этого кода такова, что только инструментальное выявление перемежающегося дефекта дает гарантированный результат, а попытки устранить проблему наугад лишь затягивают ремонт на неопределенный срок.
