Код Р1426 ВАЗ — клапан продувки адсорбера, обрыв цепи управления

Ошибка Р1426 ВАЗ фиксируется драйвером клапана продувки адсорбера контроллера М7.9.7 при отсутствии нагрузки на выходе. Это означает обрыв в цепи управления или питания клапана, либо перегорание его обмотки. Система улавливания паров топлива полностью выходит из строя.

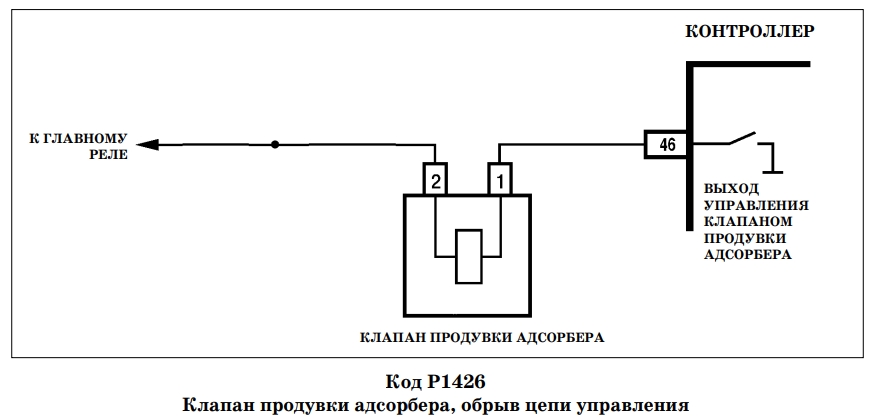

: Р1426 ВАЗ; DTC_P1426_vaz_lada_1.jpg (78.94 КБ) 389 просмотров

1. Условия регистрации

Двигатель работает.

Самодиагностика драйвера определила на выходе отсутствие нагрузки.

Лампа загорается через 2 драйв-цикла.

2. Можно ли продолжать движение?

Допустимо. Двигатель работает штатно, но пары топлива не утилизируются. Повышается токсичность выхлопа, возможен запах бензина.

3. Диагностика

3.1 Проверка наличия постоянной неисправности

Считать коды, стереть, запустить двигатель. При постоянном обрыве код возвращается немедленно.

3.2 Проверка цепи питания клапана

Отключить разъем клапана продувки.

Включить зажигание.

Мультиметром измерить напряжение на контакте питания колодки жгута относительно массы.

Должно быть +12 В (бортовое напряжение).

Отсутствие питания — обрыв провода питания, перегорание предохранителя.

3.3 Проверка цепи управления на обрыв

Отключить разъем контроллера.

Прозвонить управляющий провод от колодки клапана до соответствующего пина ЭБУ.

Сопротивление должно быть менее 1 Ом. Бесконечность — обрыв провода в жгуте.

Осмотреть жгут от клапана до ЭБУ на предмет перетираний и повреждений.

3.4 Проверка клапана продувки адсорбера

Измерить сопротивление обмотки клапана — норма 25–35 Ом.

Бесконечное сопротивление — перегорание обмотки, клапан под замену.

При подаче 12 В на контакты клапана должен раздаться четкий щелчок — сердечник втягивается, клапан открывается.

4. Типичные причины

Перегорание обмотки клапана продувки.

Обрыв провода питания или управляющего провода в жгуте.

Окисление контактов в разъеме клапана — нарушение электрического соединения.

Перегорание предохранителя цепи питания клапана.

После устранения — сброс кода. Проверить работоспособность клапана принудительным включением через диагностический прибор. Отсутствие кода после двух драйв-циклов подтверждает исправность. Драйвер клапана продувки адсорбера в контроллере М7.9.7 определяет обрыв, замыкание на массу или источник питания, что позволяет точно локализовать тип неисправности.

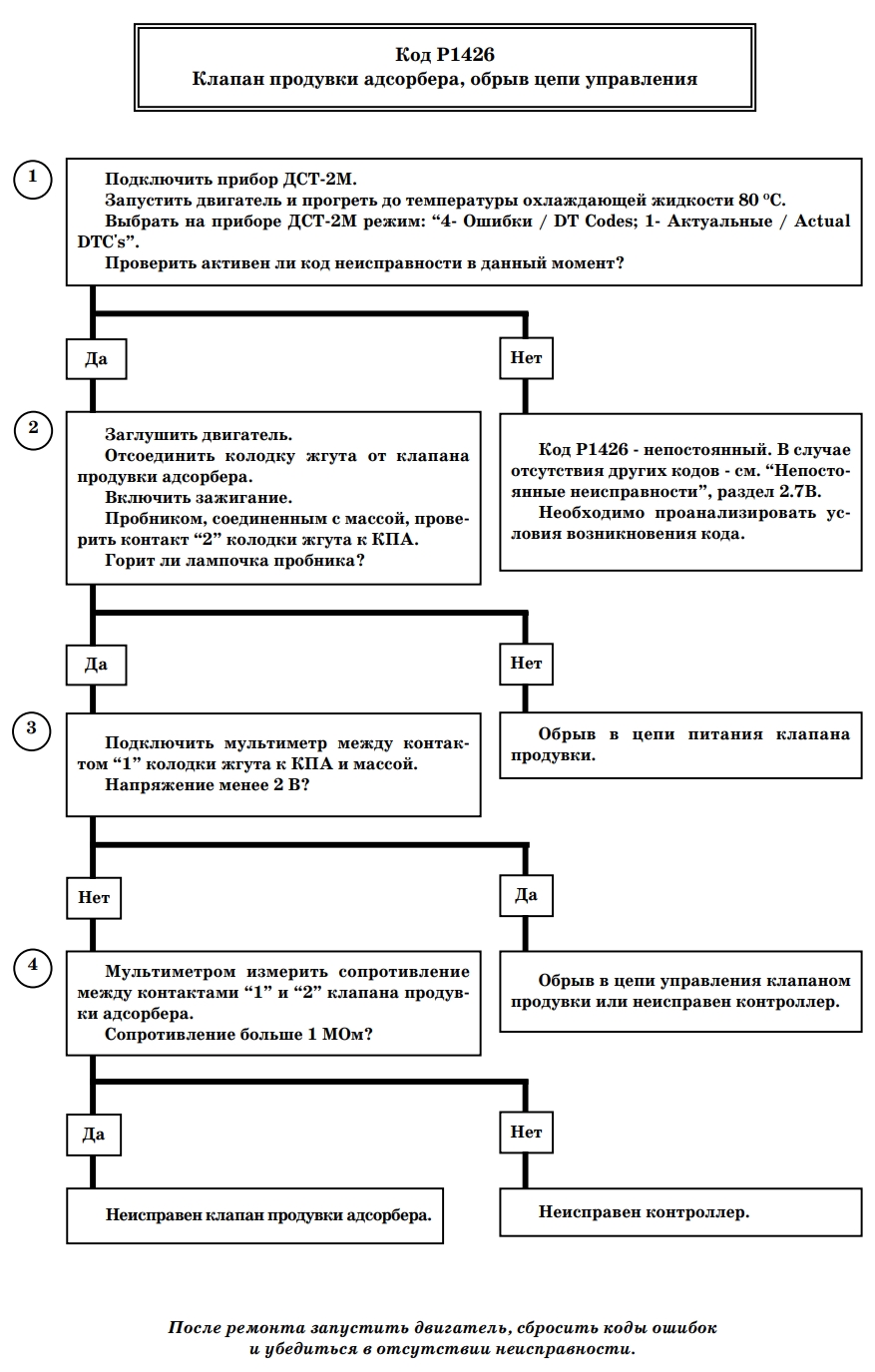

: Р1426 Ошибка двигателя ВАЗ; DTC_P1426_vaz_lada_2.jpg (445.25 КБ) 389 просмотров

Сообщение

Техническая расшифровка кода Р1426

Код ошибки Р1426 в системах управления двигателем автомобилей ВАЗ, LADA, ГАЗ и Chevrolet Niva расшифровывается как "Цепь управления клапаном продувки адсорбера, обрыв" или "EVAP Purge Valve Control Circuit Open". В некоторых прошивках контроллеров Bosch M7.9.7, Январь 7.2 и Ителма определение звучит как "Клапан продувки адсорбера, обрыв цепи управления". Данная неисправность относится к системе улавливания паров топлива (EVAP – Evaporative Emission Control System) и фиксируется блоком управления двигателем при обнаружении электрического обрыва в цепи катушки электромагнитного клапана продувки.

Система EVAP предназначена для предотвращения выхода паров бензина из топливного бака в атмосферу. Пары топлива по магистрали поступают в угольный адсорбер, где накапливаются до момента продувки. При наступлении определённых условий — прогрет двигатель, частичная нагрузка, обороты выше холостых — контроллер подаёт команду на открытие клапана продувки. Пары бензина из адсорбера засасываются во впускной коллектор и сжигаются в цилиндрах. Если электрическая цепь клапана разорвана, управляющий сигнал не доходит до исполнительного механизма, и система не может функционировать. ЭБУ фиксирует обрыв и заносит в память ошибку р1426.

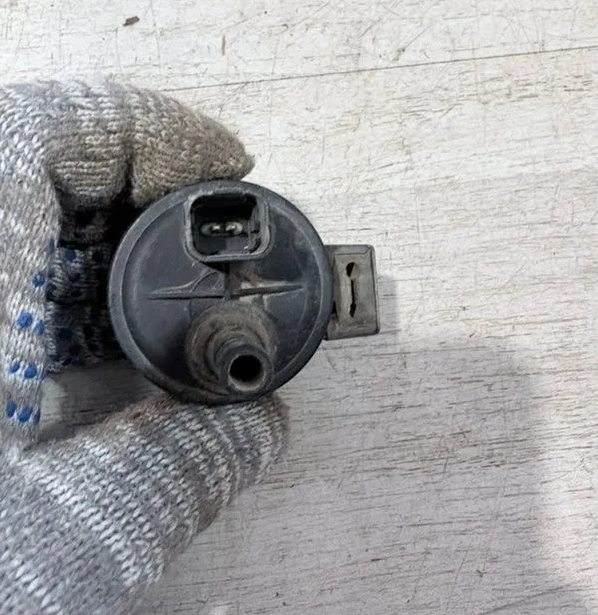

: Р1426 Ошибка двигателя ВАЗ; DTC_P1426_.jpg (282.5 КБ) 335 просмотров

На каких автомобилях проявляется неисправность

Данный код характерен для отечественных автомобилей, оснащённых контроллерами с развитой диагностикой системы EVAP. Перечень моделей, на которых владельцы наиболее часто сталкиваются с этой проблемой, включает практически всю линейку LADA и некоторые модели ГАЗ:

р1426 ошибка ваз — модели 2110, 2111, 2112, 2114, 2115 с контроллерами Bosch MP7.0 и Январь 7.2.

калина р1426, ошибка р1426 калина 1 — LADA Kalina первого поколения, включая универсал, с двигателями 1.6 8V и 16V.

р1426 калина 1 1.6 — наиболее частая модификация, на которой проявляется обрыв цепи клапана адсорбера.

р1426 приора, ошибка р1426 приора — LADA Priora седан, хэтчбек и универсал.

р1426 ошибка нива — Chevrolet Niva и LADA 4x4 с контроллерами Bosch M7.9.7.

р1426 ошибка газель, ошибка р1426 газель — ГАЗель Бизнес и ГАЗель NEXT с двигателями УМЗ-4216 и Эвотек, оснащёнными системой EVAP.

Причины возникновения ошибки двигателя автомобиля р1426

Причины носят почти исключительно электрический характер. Механическая часть клапана продувки адсорбера редко выходит из строя настолько, чтобы вызвать именно обрыв цепи, хотя и такие случаи встречаются.

Обрыв провода в жгуте моторного отсека

Самая распространённая причина. Клапан продувки адсорбера на автомобилях ВАЗ и LADA расположен на кронштейне в районе радиатора или на шланге, идущем от адсорбера к дроссельному узлу. Жгут проводов, питающий клапан, проложен вдоль рамки радиатора и подвергается постоянной вибрации и перепадам температур. В месте крепления пластиковой клипсы изоляция проводов перетирается, медные жилы ломаются. Обрыв часто носит скрытый характер — изоляция внешне целая, но внутри провод оборван.

Окисление или повреждение контактов в разъёме

Разъём клапана продувки негерметичен. Влага, попадающая на контакты при мойке двигателя или движении по лужам, вызывает электрохимическую коррозию. Контакты покрываются зелёным или белым налётом окислов, электрическое соединение пропадает. На разъёме также возможен облом защёлки, из-за чего колодка неплотно сидит на клапане и теряет контакт при вибрации.

Перегорание или обрыв обмотки самого клапана

Электромагнитный клапан продувки адсорбера имеет катушку с сопротивлением от 22 до 30 Ом на большинстве моделей ВАЗ. При межвитковом замыкании сопротивление падает, и контроллер отключает цепь. Полный обрыв обмотки регистрируется как ошибка р1426. Причина выхода из строя катушки — длительный перегрев из-за близости к выпускному коллектору на некоторых моделях или попадание влаги внутрь корпуса через трещины.

Неисправность блока управления двигателем

В редких случаях драйвер управления клапаном продувки в ЭБУ может выйти из строя. Причина — короткое замыкание в проводке, которое выжигает выходной транзистор. После устранения замыкания в жгуте управляющий сигнал на клапан не поступает, и ошибка сохраняется. Такой дефект характерен для старых контроллеров Январь 5.1 и Bosch M1.5.4.

Обрыв дорожки в монтажном блоке

На некоторых моделях ВАЗ цепь питания клапана продувки проходит через монтажный блок предохранителей. Коррозия дорожек внутри блока из-за попадания влаги приводит к обрыву цепи питания. Внешне предохранитель цел, реле работают, но напряжения на колодке клапана нет.

Повреждение жгута в месте перехода от кузова к двигателю

На ГАЗели и Ниве часть жгута, идущая к клапану адсорбера, проходит в гофре между кузовом и двигателем. Вибрации силового агрегата со временем переламывают жилы внутри изоляции. Контакт может быть плавающим: на холодную цепь цела, на горячую обрыв проявляется из-за теплового расширения.

Можно ли продолжать движение на автомобиле или нужна эвакуация

Ошибка р1426 не затрагивает основные системы, обеспечивающие работу двигателя, и не представляет угрозы для безопасности движения.

Допустимость эксплуатации

Автомобиль с неисправным клапаном продувки адсорбера полностью сохраняет подвижность. Мощность, приёмистость, расход топлива и динамика разгона остаются на штатном уровне. Двигатель работает на основной топливной карте, не переходя в аварийный режим. Эвакуация не требуется ни при каких обстоятельствах, связанных с этим кодом. Единственное видимое последствие для водителя — постоянно горящая лампа Check Engine на приборной панели.

Косвенные последствия

При длительной эксплуатации с обрывом цепи клапана адсорбера возможны следующие неудобства:

Запах бензина в салоне или рядом с автомобилем после стоянки. Пары топлива, не улавливаемые адсорбером, выходят через вентиляционный клапан бака в атмосферу.

Невозможность пройти техосмотр в регионах, где обязательна проверка OBD-II на наличие ошибок.

На автомобилях с пластиковым впускным коллектором редкие случаи детонации при переходных режимах, так как пары бензина не добавляются в смесь, а бедность смеси не корректируется контроллером.

В целом эксплуатация разрешена в течение разумного срока, необходимого для поиска и устранения неисправности.

Как исправить ошибку Р1426: подробные рекомендации

Поиск обрыва в цепи клапана продувки адсорбера начинается с визуального осмотра и заканчивается инструментальной проверкой проводки и компонентов.

Необходимый инструмент

Диагностический сканер OBD-II с поддержкой российских протоколов (OpenDiag, VasyaDiag, ScanMaster для ELM327).

Мультиметр с функцией прозвонки цепей и измерения сопротивления.

Набор щупов для проверки контактов в разъёмах.

Источник питания 12 вольт для тестовой активации клапана.

Изолента и термоусадочная трубка для восстановления проводки.

Диагностический протокол

Считывание и сброс ошибки

Подключаем сканер к диагностическому разъёму. Фиксируем все текущие и исторические коды. Если ошибка р1426 активна, стираем её и запускаем двигатель. Если код возвращается сразу после пуска — обрыв постоянный. Если появляется только в движении — плавающий контакт, который нужно искать по факту возникновения.

Визуальный осмотр

Открываем капот и находим клапан продувки адсорбера. На Калине и Приоре он расположен справа на кронштейне радиатора или на шланге, идущем от адсорбера к впускному ресиверу. На Ниве — на кронштейне у левого крыла. На ГАЗели — на рамке радиатора или на брызговике двигателя.

Осматриваем разъём клапана: состояние колодки, целостность защёлки, наличие зелёного налёта окислов. Проверяем проводку от разъёма до жгута: нет ли перетирания изоляции в местах контакта с кузовом, шлангами и кронштейнами. На Калине первого поколения жгут часто перетирается о кромку рамки радиатора.

Проверка сопротивления обмотки клапана

Отсоединяем разъём от клапана. Мультиметр переводим в режим измерения сопротивления на пределе до 200 Ом. Измеряем сопротивление между двумя контактами клапана. Норма для большинства моделей ВАЗ и ГАЗ составляет 22–30 Ом. Если мультиметр показывает бесконечность — обрыв обмотки, клапан подлежит замене. Если сопротивление ниже 15 Ом — межвитковое замыкание, клапан также менять.

Проверка подачи питания на разъём

При включённом зажигании на одном из контактов разъёма жгута должно присутствовать напряжение 12 вольт. Это питание, подаваемое через главное реле. Если напряжения нет — проверяем предохранители и монтажный блок. Второй контакт является управляющим, на нём напряжение появляется в виде широтно-импульсного сигнала при работе двигателя на оборотах выше холостых.

Прозвонка проводки от разъёма до ЭБУ

Отключаем разъём от блока управления. На контроллерах Январь 7.2 и Bosch M7.9.7 управляющий провод клапана продувки обычно подключён к пину 44, 45 или 63 в зависимости от модификации (уточняется по схеме конкретного автомобиля). Прозваниваем цепь от управляющего контакта разъёма клапана до соответствующего пина ЭБУ. Сопротивление должно быть не более 0.5 Ом. Если прозвонки нет — обрыв провода.

Поиск места обрыва

Если прозвонка показала обрыв, определяем его локализацию. Чаще всего провод ломается в гофре между двигателем и кузовом, в месте крепления жгута к рамке радиатора или на изгибе у разъёма. Аккуратно вскрываем гофру и ищем повреждённый участок. При обнаружении обрыва восстанавливаем провод пайкой с обязательной изоляцией термоусадочной трубкой.

Замена клапана продувки адсорбера

Если проверка подтвердила обрыв обмотки самого клапана, производится его замена. Процедура на большинстве моделей ВАЗ и LADA проста:

Отсоединить разъём.

Снять два резиновых шланга со штуцеров клапана, предварительно пометив их положение.

Отвернуть болт крепления клапана к кронштейну либо снять клапан с резинового демпфера.

Установить новый клапан, подсоединить шланги в соответствии с направлением потока (обычно на корпусе нанесена стрелка).

Подсоединить разъём до щелчка.

После замены ошибка стирается сканером, и двигатель запускается для проверки.

Примеры из реальной практики

LADA Kalina 1.6 8V, пробег 120 000 км. калина р1426 горела постоянно. Мультиметр показал обрыв обмотки клапана — сопротивление бесконечность. Клапан заменён. При снятии старого обнаружена трещина в корпусе, через которую внутрь попала вода и вызвала коррозию обмотки. Ошибка сброшена, не вернулась.

LADA Priora 1.6 16V, пробег 95 000 км. р1426 ошибка приора появлялась периодически, чаще в сырую погоду. Сопротивление клапана 27 Ом, норма. Визуальный осмотр выявил окисленные контакты в разъёме. Контакты зачищены, обработаны диэлектрической смазкой. Колодка защёлкнута до упора. Ошибка больше не появлялась.

LADA Kalina 1 универсал, 1.6 8V, пробег 150 000 км. ошибка р1426 калина 1 в памяти. Напряжение на разъёме отсутствовало. При прозвонке проводки обнаружен обрыв управляющего провода в гофре под рамкой радиатора. Провод восстановлен пайкой с термоусадкой. Ошибка стёрта, система заработала.

Chevrolet Niva 1.7, пробег 110 000 км. р1426 ошибка нива горела после преодоления глубокой лужи. Вода попала в разъём клапана и вызвала короткое замыкание. Разъём просушен, продута сжатым воздухом. Клапан не пострадал, сопротивление 26 Ом. Ошибка удалена, не возвращалась.

ГАЗель NEXT 2.7 Эвотек, пробег 80 000 км. р1426 ошибка газель записана в памяти. При осмотре выявлен переломанный провод в месте перехода жгута с рамы на двигатель. Изоляция цела, внутри медные жилы разорваны. Повреждённый участок вырезан, провод сращён. Ошибка ушла.

ВАЗ-2114 1.6 8V, пробег 200 000 км. код ошибки р1426 на калине как устранить интересовал владельца давно. Проверка показала исправный клапан и целую проводку. При подключении сканера обнаружено, что ЭБУ не выдаёт управляющий сигнал. После вскрытия блока управления найден сгоревший транзисторный ключ. Контроллер заменён на заведомо исправный. Проблема решена.

Особенности на отдельных моделях

р1426 калина 1 1.6

На Калине первого поколения с двигателем 1.6 клапан адсорбера расположен удачно для самостоятельной замены. Однако жгут проводов, идущий к нему, проложен неудачно — вплотную к острой кромке рамки радиатора. Рекомендуется после любого ремонта дополнительно защитить жгут пластиковым коробом или отвести его пластиковыми стяжками от кромки.

р1426 ваз

На моделях ВАЗ десятого семейства с контроллерами Bosch MP7.0 ошибка может появляться ложно из-за устаревшей версии программного обеспечения. В таких случаях помогает перепрошивка ЭБУ на более позднюю версию с исправленным алгоритмом диагностики.

р1426 ошибка газель

На ГАЗели с двигателем УМЗ-4216 клапан адсорбера часто выходит из строя из-за вибраций. Заводская резиновая втулка-демпфер со временем дубеет и перестаёт гасить колебания. Рекомендуется при замене клапана установить его через дополнительную виброизоляционную прокладку.

Сброс адаптаций и финальная проверка

После устранения обрыва и замены неисправных компонентов выполняется сброс кодов неисправностей через сканер. Двигатель запускается и прогревается до рабочей температуры. На холостом ходу клапан продувки должен оставаться закрытым. При плавном повышении оборотов до 1500–2000 об/мин на прогретом моторе контроллер начинает подавать управляющий ШИМ-сигнал. Рукой на корпусе клапана должно ощущаться лёгкое пощёлкивание с частотой, меняющейся в зависимости от режима работы.

Проверка считается успешной, если после стирания код ошибки р1426 не возвращается в течение трёх и более циклов холодного пуска с последующей поездкой до полного прогрева. В целях профилактики рекомендуется раз в два года обрабатывать контакты разъёма клапана диэлектрической смазкой и проверять состояние проводов в местах крепления жгута к кузову. Это полностью исключает повторное появление неисправности в процессе дальнейшей эксплуатации. Ошибка двигателя автомобиля р1426 при своевременном и грамотном подходе устраняется надёжно и не требует дорогостоящего оборудования. Ошибка Р1426: диагностика и устранение на автомобилях ВАЗ, ГАЗ и LADA
