Ошибка P1423: полное руководство по диагностике и ремонту для автомобилей VAG

[morskoj]

Техническая расшифровка кода P1423 в системах OBD-II

Код P1423 на автомобилях концерна Volkswagen AG, включая Skoda, Audi и Seat, расшифровывается как "Secondary Air Injection System, Bank 1 – Flow Too Low" или "Secondary Air Injection System – Incorrect Flow Detected". В заводской документации VAG этот код также может проходить под внутренним обозначением "SAI System, Bank 1 – Insufficient Flow During Cold Start". Блок управления двигателем ECM фиксирует, что при активации насоса вторичного воздуха на холодном двигателе датчик кислорода перед катализатором первого банка не регистрирует достаточного обеднения выхлопных газов. Простыми словами, система подаёт команду на продувку выпускного коллектора свежим воздухом, но по факту этот воздух либо не доходит, либо его объём недостаточен для изменения состава смеси в выпуске.

В отличие от электрических кодов серии P0410 и P0418, указывающих на проблемы в цепях управления насосом или реле, P1423 сигнализирует именно о пневматической недостаточности. Электрическая часть при этом может быть полностью исправна: насос вращается, реле щёлкает, предохранители целы. Проблема локализована в механическом тракте подачи воздуха.

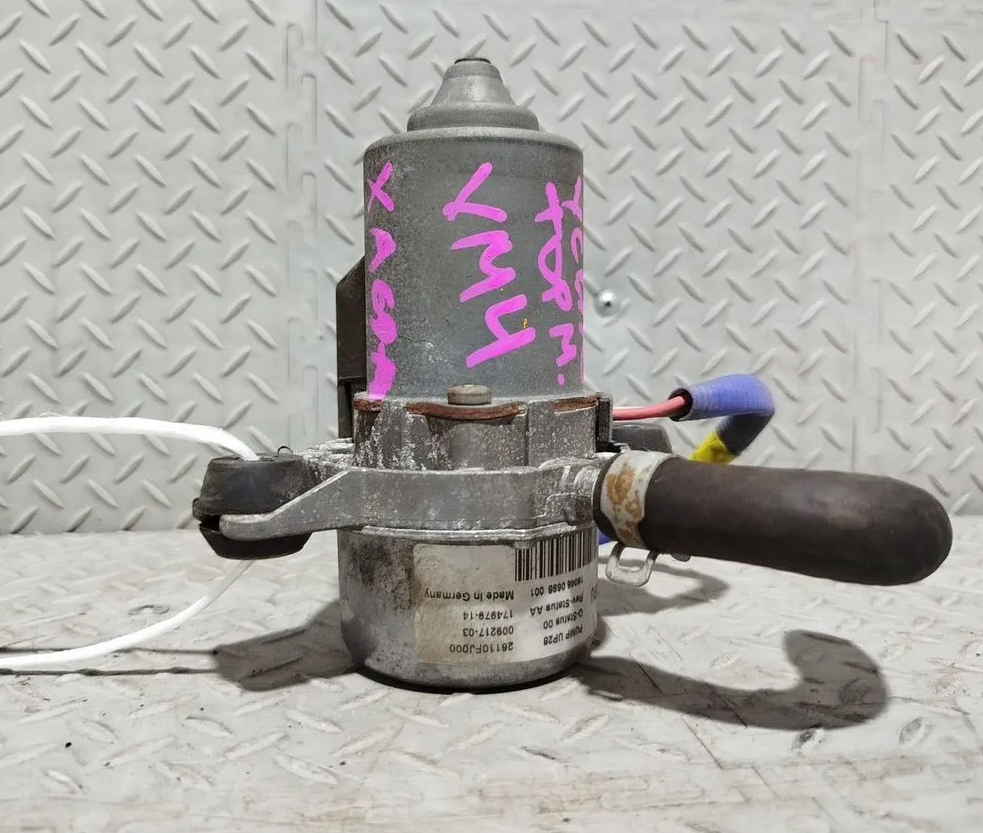

Ошибка P1423


Специфика кода на автомобилях Skoda и VW

Наиболее часто p1423 ошибка шкода и p1423 ошибка vw встречается на моторах с механическим комбинационным клапаном, управляемым давлением самого насоса или отдельным вакуумным приводом. Типичные двигатели, склонные к этой неисправности: 1.8T (AUM, AUQ, ARX), 2.0 FSI (AXA, BLR), 2.8 V6 (AMX), 3.2 VR6, а также атмосферные 1.6 и 2.0 на платформах A5 и A6. На этих агрегатах система SAI реализована с единым электрическим насосом, от которого воздух через резиновый шланг подаётся на комбинационный клапан, ввёрнутый или прикреплённый фланцем к головке блока.

Особенностью является то, что на VAG-моторах комбинационный клапан часто совмещён с вакуумным управлением заслонок впускного коллектора, и неисправность одного элемента тянет за собой некорректную работу другого.

Причины возникновения ошибки двигателя автомобиля p1423

Причины P1423 имеют механическую природу в восьмидесяти процентах случаев. Оставшиеся двадцать процентов приходятся на электрические дефекты, связанные со снижением производительности самого насоса из-за падения напряжения.

Заедание комбинационного клапана в закрытом положении

Самая частая причина. Комбинационный клапан на моторах 1.8T и 2.0 FSI установлен в зоне максимального нагрева — непосредственно на выпускном коллекторе или в головке блока рядом с выпускными окнами. С течением времени масляный нагар из системы вентиляции картерных газов смешивается с сажей и откладывается на тарелке клапана и его седле. После глушения двигателя этот осадок остывает и превращается в твёрдый кокс. При очередном холодном пуске давления воздуха от насоса недостаточно, чтобы оторвать прикипевшую тарелку от седла. Клапан остаётся закрытым, воздух не проходит, ECM регистрирует низкий поток.

Закоксовывание канала подачи воздуха в головке блока

Даже если сам клапан открывается, воздух может не дойти до выпускного коллектора из-за заросшего нагаром канала в теле алюминиевой головки. Этот дефект массово встречается на двигателях 2.0 TFSI второго поколения с пробегами за 180 000 км. Канал диаметром около 8–10 мм в месте выхода в выпускной коллектор сужается до нескольких миллиметров. Очистка этого канала без снятия головки трудоёмка и требует применения химических размягчителей нагара с последующей механической прочисткой.

Разрушение или трещина резинового шланга подачи воздуха

Гофрированный резиновый шланг, соединяющий насос SAI с комбинационным клапаном, на VAG проложен вплотную к выпускному коллектору и клапанной крышке. Со временем резина дубеет, на сгибах появляются трещины. Через эти трещины значительная часть воздуха стравливается в подкапотное пространство. Визуально шланг может выглядеть целым, но при перегибе руками трещины становятся заметны. Характерный симптом — шипящий звук при работе насоса на холодную.

Неисправность самого насоса SAI

Электрический насос вторичного воздуха на VAG расположен за передним бампером с правой стороны или в нише левого крыла. Через воздухозаборник в него попадает влага, особенно при движении по лужам. Вода вызывает коррозию подшипников и разрушение пластиковой крыльчатки. Насос может вращаться, но не развивать номинального давления. Ток потребления падает с 35–40 ампер до 10–15 ампер, что прямо указывает на механическое разрушение.

Неисправность электромагнитного клапана управления вакуумом

На моторах, где комбинационный клапан открывается вакуумом, а не напором воздуха, в цепи управления может выйти из строя соленоид N112 или аналогичный. При межвитковом замыкании обмотки или механическом заедании штока клапан не открывается. Вакуум не доходит до мембраны комбинационного клапана, и тарелка остаётся на седле. Ошибка p1423 в этом случае сопровождается характерным тихим жужжанием соленоида, который пытается, но не может переключиться.

Обрыв или замыкание в проводке насоса

Падение напряжения на силовом проводе насоса из-за окисления клемм или частичного обрыва жил приводит к тому, что электродвигатель не выходит на номинальные обороты. Ток потребления может быть нормальным или слегка пониженным, но производительность падает. Перегрев контактов в разъёме насоса часто виден визуально по оплавлению пластика колодки.

Можно ли продолжать движение на автомобиле или нужна эвакуация

Ситуация с P1423 относится к категории некритичных для безопасной эксплуатации автомобиля. Система вторичного воздуха не участвует в смесеобразовании и управлении двигателем в обычных режимах. Её единственная задача — снижение токсичности выхлопа в первые минуты после холодного старта путём дожигания несгоревших углеводородов в выпускном коллекторе.

Допустимость движения

Шкода октавия ошибка p1423 не приводит к включению аварийного режима двигателя. Мощность, приёмистость и расход топлива остаются неизменными. Автомобиль может эксплуатироваться в штатном порядке, включая загородные поездки и движение на высоких скоростях. Единственное неудобство — постоянно горящая лампа Check Engine, которая маскирует появление новых, потенциально более серьёзных неисправностей.

Долгосрочные риски

Откладывать ремонт на месяцы всё же не рекомендуется. При закоксованном клапане или канале со временем может нарушиться продувка цилиндров банка 1 на холодную, что увеличивает нагарообразование на свечах и впускных клапанах. Для моторов с непосредственным впрыском это особенно критично. Кроме того, неработающая система SAI не позволит пройти техосмотр с проверкой OBD-II в регионах, где такая процедура обязательна.

Когда нужна эвакуация

Эвакуатор вызывается в единственном случае: если при осмотре обнаружены оплавленные или дымящиеся провода в жгуте питания насоса, либо из моторного отсека идёт запах горелой изоляции. Такое возможно при коротком замыкании внутри насоса с одновременным отказом предохранителя. Движение с тлеющей проводкой чревато возгоранием.

Подробные рекомендации по исправлению ошибки P1423

Диагностика и ремонт требуют последовательного подхода. Попытки заменить первое, что попалось под руку, без проверки часто приводят к напрасным тратам и возврату ошибки.

Необходимый инструментарий

• Сканер с поддержкой VAG-протокола (VCDS, VAS, ODIS, Launch X-431 VAG).

• Мультиметр с токовыми клещами на 0–60 ампер.

• Ручной вакуумный насос с манометром.

• Компрессор с регулятором давления и манометром.

• Эндоскоп диаметром не более 5 мм.

• Набор торцевых головок с карданчиком для доступа к клапану.

Диагностический протокол

Считывание и фиксация ошибок

Подключаем VCDS или аналог к OBD-разъёму. Считываем все ошибки в блоке двигателя. Если кроме P1423 присутствуют P0411, P1411, P1413 — это указывает на общую проблему в системе SAI. Если P1423 изолирована — неисправность локализована именно в банке 1. Смотрим стоп-кадр: температура охлаждающей жидкости в момент регистрации ошибки должна быть близка к температуре окружающей среды. Это подтверждает, что тест SAI был выполнен при корректных условиях.

Активация насоса через сканер

Заходим в "Output Tests" или "Активация исполнительных механизмов". Запускаем насос SAI. Если он не включился — проверяем предохранители и реле. Если включился, токовыми клещами охватываем силовой провод насоса и фиксируем ток. Параметры исправного насоса VAG:

Состояние	Ток потребления
Исправный насос, норма	30–45 А
Изношенный, пониженная производительность	12–20 А
Заклиненный, срабатывает защита	Более 55 А

Ток ниже 20 ампер с одновременным отсутствием характерного воя насоса говорит о разрушении крыльчатки или износе щёток. Ток выше 50 ампер — о заклинивании, при этом предохранитель обычно сгорает за секунды.

Проверка целостности воздушной магистрали

Визуально осматриваем весь гофрированный шланг от насоса до клапана. На VAG шланг имеет свойство перетираться о кромку теплозащитного экрана выпускного коллектора. Перегибаем шланг руками — в месте трещин будут видны разрывы резины. При работающем насосе рукой или на слух находим места утечки воздуха. Точный метод — дымогенератор: подаём дым во вход шланга и смотрим, где он выходит.

Проверка комбинационного клапана

Демонтируем шланг с комбинационного клапана банка 1. На моторах 1.8T и 2.0 клапан находится на правой стороне головки блока под впускным коллектором. Для доступа часто требуется снять корпус воздушного фильтра и отвести в сторону вакуумные магистрали.

Проверяем работу клапана двумя способами:

• Подаём сжатый воздух давлением 0.3–0.5 бар во входной штуцер клапана. Исправный клапан должен пропустить воздух в выпускной коллектор — характерное шипение будет слышно в выхлопной трубе.

• Если клапан вакуумный — подключаем ручной вакуумный насос к штуцеру управления. Создаём разрежение 500 мбар. Клапан должен открыться с отчётливым щелчком и удерживать разрежение не менее 30 секунд.

Если воздух не проходит ни при каких условиях — клапан закоксован и подлежит замене. Если проходит, но слабо — возможна частичная закоксовка, которую иногда удаётся устранить химической промывкой без демонтажа.

Осмотр канала в головке блока

При снятом клапане вставляем эндоскоп в отверстие и осматриваем канал, ведущий к выпускному коллектору. Если просвет сужен нагаром, потребуется очистка. Без снятия головки процедура выполняется так: канал заполняется очистителем нагара на основе керосина и ацетона, оставляется на несколько часов, затем механически прочищается жёстким пластиковым ёршиком на гибком валу. Отработанная жидкость с кусками нагара удаляется отсосом, канал продувается сжатым воздухом.

Замена компонентов: практические указания

Замена комбинационного клапана на Skoda Octavia и VW Golf

Наиболее часто шкода октавия ошибка p1423 требует замены именно этого элемента. Порядок работ:

• Отключить минусовую клемму аккумулятора.

• Снять декоративную крышку двигателя.

• Демонтировать корпус воздушного фильтра с патрубками.

• Отвести в сторону жгут проводов, закреплённый на клапанной крышке.

• Ослабить хомут и снять гофрированный шланг.

• Отсоединить вакуумный шланг управления (если предусмотрен).

• Выкрутить болты крепления клапана, обычно два болта M6 под шестигранник на 5 мм.

• Очистить посадочную поверхность от остатков старой прокладки и нагара.

• Установить новый клапан с новой металлической прокладкой, момент затяжки 9–10 Нм.

Замена насоса вторичного воздуха

На Skoda Octavia и VW Passat насос расположен за передним бампером с правой стороны. Для доступа необходимо:

• Поднять автомобиль на подъёмнике.

• Снять правое переднее колесо и подкрылок.

• Частично отвести передний бампер или снять его.

• Отключить электрический разъём и шланг.

• Отвернуть три болта крепления кронштейна насоса к кузову.

• Извлечь насос в сборе с кронштейном.

Перед установкой нового насоса обязательно проверить дренажное отверстие в нижней части корпуса — оно должно быть чистым. Забитый дренаж является главной причиной скопления воды и повторного выхода насоса из строя.

Примеры из реальной практики ремонта

• Skoda Octavia A5 1.8 TSI, двигатель CDAA. Пробег 210 000 км. Владелец обратился с горящим чеком. Сканирование показало p1423 ошибка шкода в изолированном виде. Насос при активации потреблял 38 ампер, работал ровно. Шланг цел. Комбинационный клапан при проверке давлением не открылся — тарелка намертво прикипела к седлу. Клапан заменён. Дополнительно эндоскопом осмотрен канал в головке — чистый. Ошибка стёрта, после холодного пуска не вернулась.

• Volkswagen Passat B6 2.0 FSI, двигатель BLR. Пробег 190 000 км. Ошибка двигателя автомобиля p1423 и запах гари при запуске. Выяснилось, что шланг SAI прогорел в месте касания выпускного коллектора. Воздух травился, не доходя до клапана. Шланг заменён, установлены дополнительные пластиковые стяжки для отвода от горячей поверхности. Попутно проверен клапан — он был исправен.

• Audi A4 B6 1.8T, двигатель AUM. Пробег 260 000 км. Код p1423 ошибка vw появлялся каждое утро. Ток насоса составил 14 ампер. При демонтаже обнаружено, что корпус насоса треснул, внутрь попала вода и разрушила пластиковую крыльчатку. Заменён насос, прочищен дренаж. Ошибка ушла.

• Skoda Superb 2.8 V6, двигатель AMX. Пробег 170 000 км. P1423 только по банку 1. Насос общий, ток в норме. Шланг цел. Клапан банка 1 открывался с большим трудом только при давлении более 0.7 бар. При снятии обнаружен толстый слой маслянистого нагара на тарелке. Клапан заменён. Рекомендована замена маслоотделителя системы вентиляции картера для предотвращения повторного закоксовывания.

Финальная верификация ремонта

После замены любых компонентов системы SAI обязательно выполняем сброс ошибок и адаптаций в блоке двигателя. Автомобиль оставляется на ночь для полного остывания мотора. Утром, до запуска, подключаем сканер и выводим на экран группу измерений, содержащую напряжение датчика кислорода перед катализатором (Bank 1 Sensor 1). Запускаем холодный двигатель. В первые 20–40 секунд напряжение должно резко упасть с 0.45 вольта до 0.00–0.10 вольта. Если это происходит — система SAI функционирует штатно. После отключения насоса напряжение должно вернуться к нормальным переключениям между 0.1 и 0.8 вольта.

Монитор готовности SAI выставляется после стандартного ездового цикла с промежуточной остановкой и повторным холодным пуском. Если после трёх утренних запусков лампа Check Engine не загорается, а в памяти ECM нет активных кодов — ремонт можно считать успешно завершённым. Для профилактики повторения проблемы рекомендуется раз в два года проверять состояние дренажа насоса и целостность гофрированного шланга. На моторах с непосредственным впрыском каждые 60 000 км желательно проводить раскоксовку каналов SAI в составе комплексной профилактики впускного тракта.
