Техническая расшифровка кода P1422
Код P1422 в системах бортовой диагностики OBD-II трактуется производителями в двух основных направлениях. На автомобилях европейского концерна Volkswagen AG, включая Audi, Skoda и Seat, этот код обозначает "Secondary Air Injection System, Bank 1 – Flow Too Low" или "Secondary Air Injection System – Incorrect Flow Detected". На автомобилях General Motors, Chevrolet и Cadillac определение звучит как "Intake Manifold Runner Control, Bank 2 – Malfunction" или "EVAP Purge Valve Circuit Low". На некоторых моделях Toyota и Lexus этот же код может быть зарезервирован под неисправность переключающего клапана системы подачи вторичного воздуха банка 2.
Несмотря на разброс формулировок, общая техническая суть P1422 сводится к тому, что блок управления двигателем фиксирует несоответствие фактических параметров воздушного потока ожидаемым значениям. В случае с системой вторичного воздуха это означает, что при активации насоса датчик кислорода банка 1 не регистрирует достаточного обеднения смеси. В случае с системой изменения геометрии впуска — исполнительный механизм заслонок банка 2 не достигает предписанного положения.
Несмотря на разброс формулировок, общая техническая суть P1422 сводится к тому, что блок управления двигателем фиксирует несоответствие фактических параметров воздушного потока ожидаемым значениям. В случае с системой вторичного воздуха это означает, что при активации насоса датчик кислорода банка 1 не регистрирует достаточного обеднения смеси. В случае с системой изменения геометрии впуска — исполнительный механизм заслонок банка 2 не достигает предписанного положения.
- Ошибка P1422

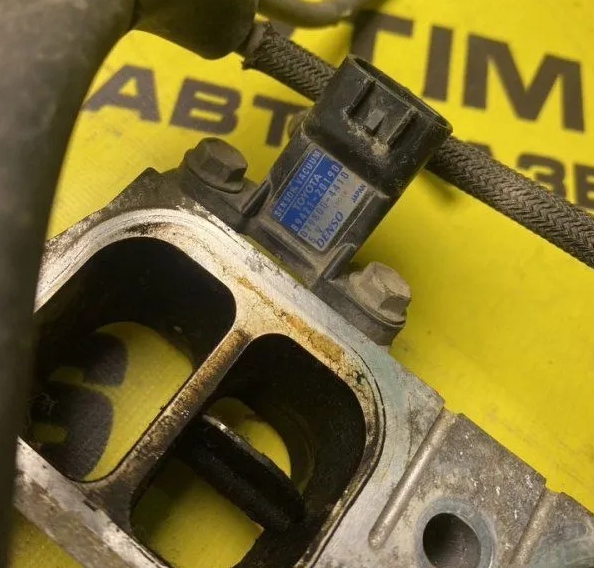

- DTC_P1422.jpg (234.7 КБ) 20 просмотров
Привязка кода к системе вторичного воздуха
Наиболее часто P1422 встречается на автомобилях с электрическим насосом SAI и комбинационными клапанами. В отличие от P1415, который указывает на низкий поток с электрическим отказом монитора, P1422 фиксирует именно пневматическую недостаточность потока при полностью исправной электрической цепи управления. Команда на включение насоса подана, реле сработало, предохранитель цел, но объём воздуха, поступающего в выпускной коллектор банка 1, ниже расчётного порога. Это значит, что проблема с высокой вероятностью механическая, а не электрическая.Привязка кода к системе изменения геометрии впуска
На двигателях GM с системой переменной длины впускного коллектора P1422 сигнализирует о том, что заслонки банка 2 не переключаются по команде. Исполнительный механизм может быть вакуумным или электрическим. Обратная связь реализуется через датчик положения заслонок. При несовпадении заданного и фактического положения ECM выставляет этот код.Причины возникновения ошибки двигателя автомобиля P1422
Причины целесообразно разделить по системам, поскольку методика ремонта для SAI и для впускного коллектора принципиально разная.Причины в системе вторичного воздуха
Заедание комбинационного клапана в закрытом положении
Комбинационный клапан банка 1 с течением времени покрывается отложениями нагара со стороны выпускного коллектора. При длительных межсменных простоях и коротких поездках на непрогретом двигателе конденсат смешивается с сажей, образуя липкий осадок. После остывания этот осадок твердеет и блокирует тарелку клапана в закрытом положении. Насос при холодном пуске исправно нагнетает воздух, но клапан не пропускает его в коллектор.Закоксовывание воздушной трубки
Металлическая трубка подачи воздуха от насоса к комбинационному клапану или от клапана к выпускному коллектору со временем зарастает изнутри. На двигателях с чугунными выпускными коллекторами продуктом зарастания является ржавчина с частицами кокса. На моторах с непосредственным впрыском добавляются твёрдые углеродистые отложения. Проходное сечение сужается до 2–3 миллиметров, что создаёт критическое аэродинамическое сопротивление.Отказ вакуумного привода комбинационного клапана
На некоторых двигателях комбинационный клапан открывается не под давлением воздуха от насоса, а под действием разрежения, подаваемого через электромагнитный соленоид. Если вакуумная трубка трескается или соленоид выходит из строя, клапан остаётся закрытым независимо от работы насоса.Неисправность электрического насоса SAI
Насос может вращаться, но не развивать номинальной производительности из-за износа щёток, разрушения крыльчатки или частичного заклинивания подшипников. Ток потребления будет ниже паспортного. Давление на выходе недостаточно для открытия подпружиненного комбинационного клапана.Подсос воздуха в магистрали
Трещина в резиновом шланге, соединяющем насос с клапаном, или в пластиковом корпусе самого клапана приводит к тому, что часть воздуха стравливается в подкапотное пространство, не доходя до выпускного коллектора. Поток через датчик кислорода снижается ниже диагностического порога.Причины в системе изменения геометрии впуска
Отказ исполнительного механизма заслонок
На моторах GM Vortec 4.2L и High Feature V6 применяется электрический актуатор с обратной связью по положению. Со временем пластиковые шестерни внутри актуатора изнашиваются, и заслонки застревают в одном положении. На вакуумных системах возможен разрыв диафрагмы привода.Обрыв или замыкание в проводке актуатора
Проводка к датчику положения заслонок проложена вплотную к головке блока и со временем пересыхает, изоляция трескается. Возникает утечка сигнала на массу, и ECM фиксирует несоответствие положения.Заклинивание самих заслонок
Нагар на впускных клапанах и стенках коллектора попадает на оси заслонок, вызывая их заедание. Актуатор пытается провернуть заслонки, но механическое сопротивление превышает его усилие, после чего ECM отключает питание актуатора и записывает ошибку.Можно ли продолжать движение на автомобиле или нужна эвакуация
Система вторичного воздуха
Код P1422, связанный с низким потоком SAI, не оказывает прямого влияния на управляемость и мощность. Двигатель работает на основной топливной карте, смесь в цилиндрах корректна. Автомобиль может эксплуатироваться без ограничений. Единственное негативное последствие — постоянно горящий индикатор Check Engine, маскирующий другие возможные неисправности.Эвакуация не требуется ни при каких обстоятельствах, связанных с этим кодом, кроме случаев механического повреждения магистрали с прорывом выхлопных газов в моторный отсек. Если из-под капота идёт дым и запах гари — движение немедленно прекращается.
Система изменения геометрии впуска
При неисправности заслонок впускного коллектора автомобиль может сохранять подвижность, но характеристики двигателя изменятся. На моторах GM заслонки влияют на наполнение цилиндров на низких и средних оборотах. Если заслонки зависли в положении "короткий тракт", пострадает тяга на низах. Если в положении "длинный тракт" — упадёт мощность на верхах. Двигатель может работать неустойчиво на холостом ходу. Движение своим ходом возможно, но рекомендуется ограничить нагрузку и не эксплуатировать машину долго в таком режиме во избежание повреждения катализатора из-за некорректного смесеобразования.Методика поиска и устранения неисправности
Оборудование для диагностики
- Сканер OBD-II с поддержкой расширенных параметров (VCDS для VAG, GDS2 для GM, Toyota Techstream).
- Мультиметр с токовыми клещами.
- Ручной вакуумный насос с манометром.
- Дымогенератор для поиска утечек.
- Эндоскоп с боковой камерой.
Диагностика системы вторичного воздуха
Чтение кодов и стоп-кадра
Подключаем сканер к диагностическому разъёму и считываем все сохранённые коды. Если присутствует только P1422 без сопутствующих электрических кодов типа P0410, P0418, P2257 — с высокой вероятностью проблема механическая. Фиксируем данные стоп-кадра: температуру охлаждающей жидкости, обороты, скорость. Это пригодится для воспроизведения условий возникновения ошибки при проверке.Проверка насоса SAI
Через сервисную функцию сканера активируем насос вторичного воздуха на холодном двигателе. Токовыми клещами измеряем потребляемый ток. Нормальный показатель — от 28 до 45 ампер в зависимости от модели насоса. Ток ниже 15 ампер говорит о том, что насос вращается вхолостую или с малой нагрузкой. Причины: разрушена крыльчатка, забит воздушный фильтр насоса, отсоединён шланг.Визуально проверяем целостность корпуса насоса и его разъёма. На автомобилях VAG насос расположен за передним бампером или в районе правой фары и подвержен воздействию воды при движении по глубоким лужам. Следы ржавчины на корпусе указывают на внутреннюю коррозию.
Проверка магистрали подачи воздуха
Отсоединяем шланг от комбинационного клапана. Запускаем насос через сканер. Рукой или манометром оцениваем давление на выходе шланга. Исправный насос создаёт ощутимый поток воздуха, давление составляет 0.3–0.6 бар. Если поток слабый, ищем утечки в шланге. Надёжный метод — подать дым в магистраль с помощью дымогенератора и наблюдать за появлением дыма из трещин.Проверка комбинационного клапана
На заглушенном двигателе подсоединяем ручной вакуумный насос к штуцеру управления клапаном (если клапан вакуумный) либо подаём сжатый воздух 0.5 бар непосредственно во входной штуцер (если клапан напорного типа). При подаче давления тарелка клапана должна открыться. Если воздух не идёт — клапан заклинен. Если воздух идёт с характерным шипением в выхлопную трубу — клапан исправен. Дополнительно проверяем обратную герметичность: при сбросе давления клапан должен надёжно запереться. Прорыв выхлопных газов проверяется по наличию сажи внутри снятого шланга.Проверка воздушной трубки эндоскопом
Если клапан исправен, а поток не доходит до коллектора — проблема в закоксованности металлической трубки или самого канала в головке блока. Эндоскопом через отверстие для клапана осматриваем внутренний диаметр. При зарастании трубку демонтируют и прочищают механически, канал в головке промывают химическим очистителем нагара без снятия выпускного коллектора.Диагностика системы изменения геометрии впуска
Проверка электрического актуатора
На двигателях GM с электрическим приводом заслонок снимаем разъём актуатора. Ключ зажигания включён, мультиметром проверяем наличие опорного напряжения 5 вольт и массы на соответствующих пинах. Если питание есть, а заслонки не двигаются — актуатор неисправен. Сопротивление обмотки электродвигателя актуатора должно составлять от 10 до 50 Ом в зависимости от модели. Выход за эти пределы означает внутреннее повреждение.Механическая проверка заслонок
Снимаем актуатор и вручную проворачиваем вал заслонок. Вращение должно быть плавным, без заеданий и хруста. Если вал не проворачивается — заслонки закоксованы, требуется очистка впускного коллектора со снятием.Примеры из ремонтной практики
- Audi A6 C5 3.0 V6, двигатель ASN. Пробег 230 000 км. Ошибка P1422 по банку 1. Насос SAI при активации работал с нормальным током 34 ампера. Комбинационный клапан при проверке давлением не открылся. При снятии обнаружено, что тарелка приржавела к седлу из-за попадания конденсата через треснувший шланг сапуна. Клапан заменён вместе со шлангом. Ошибка ушла.
- Volkswagen Touareg 4.2 V8, двигатель AXQ. Пробег 180 000 км. Ошибка двигателя автомобиля P1422 только по банку 1. Насос и клапан исправны. При детальном осмотре металлическая трубка от клапана к коллектору имела внутренний диаметр около 3 мм при номинале 12 мм. Трубка снята, очищена в ванне с ортофосфорной кислотой, промыта и установлена обратно. Поток восстановлен.
- Chevrolet Trailblazer 4.2, двигатель Vortec 4200. Пробег 270 000 км. Чек с кодом P1422. Актуатор заслонок впуска гудел, но заслонки не переключались. При снятии обнаружены срезанные зубья пластиковой шестерни внутри актуатора. Актуатор заменён. Попутно вал заслонок очищен от нагара для снижения механического сопротивления.
- Cadillac CTS 3.6 V6, двигатель LY7. Пробег 150 000 км. Ошибка P1422 появлялась через раз. Прозвонка проводки показала повышенное сопротивление на сигнальном проводе датчика положения заслонок из-за окисления контакта в промежуточном разъёме. Разъём разобран, контакты зачищены, обработаны стабилизирующей смазкой. Проблема исчезла.
Замена и очистка компонентов
Замена комбинационного клапана SAI
- Отсоединить аккумулятор.
- Снять мешающие элементы: воздушный фильтр, теплозащитный экран.
- Открутить хомут и снять шланг подачи воздуха.
- Отсоединить вакуумную трубку (если есть).
- Отвернуть болты крепления клапана к головке блока, обычно M6 или M8.
- Очистить посадочное место от остатков прокладки и нагара.
- Установить новый клапан с новой прокладкой, момент затяжки согласно мануалу.
