Ошибка P1412: полное техническое руководство по диагностике и ремонту

[morskoj]

Определение кода и его место в системе OBD-II

Код P1412 в стандартизированной системе самодиагностики относится к группе неисправностей, связанных с управлением подачей вторичного воздуха либо с функционированием клапана системы рециркуляции отработавших газов. Конкретная расшифровка варьируется в зависимости от производителя. На автомобилях концерна PSA Peugeot Citroen, а также на ряде моделей Ford, Volvo и Land Rover с дизельными двигателями формулировка звучит как "EGR Valve Position Sensor – Signal Too Low" или "Secondary Air Injection System – Valve Stuck Closed".

Для специалистов, работающих с французскими автомобилями, запрос p1412 peugeot является маркером типовой проблемы, затрагивающей электрическую цепь обратной связи клапана EGR. В отличие от смежных кодов P1409 и P1411, здесь акцент сделан именно на аномально низком уровне сигнала датчика положения.

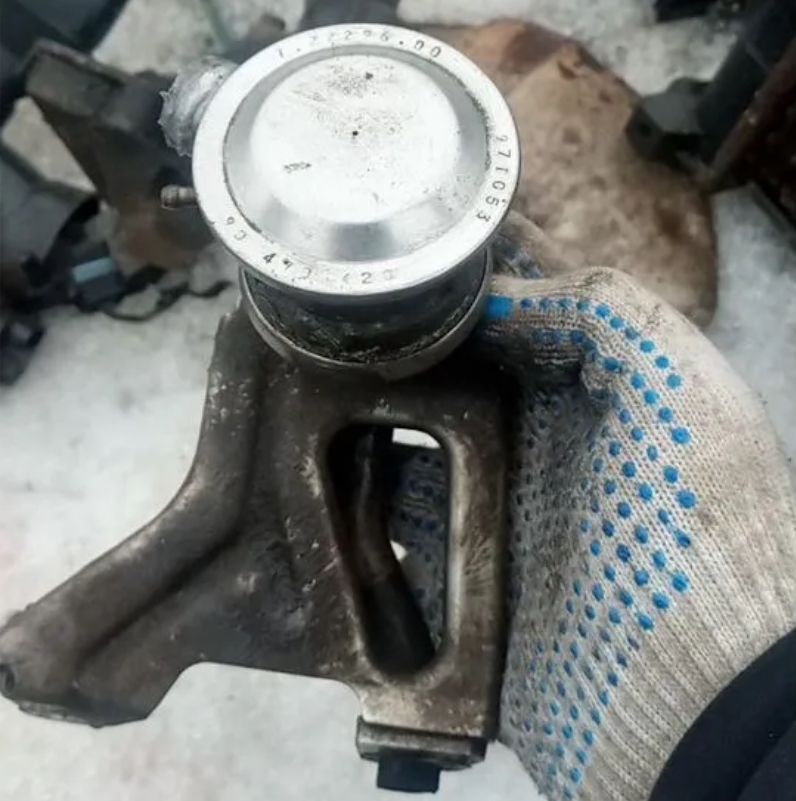

Ошибка P1412


Причина возникновения ошибки

Ошибка двигателя автомобиля p1412 регистрируется электронным блоком управления тогда, когда напряжение на сигнальном проводе потенциометра обратной связи EGR опускается ниже калиброванного порога. В большинстве прошивок этот порог составляет 0.15–0.20 вольта. Контроллер интерпретирует такое состояние как обрыв цепи, короткое замыкание на массу или внутренний отказ датчика.

Физика процесса измерения

Датчик положения клапана EGR представляет собой переменный резистор, на который подается стабилизированное опорное напряжение 5 вольт от блока управления. Подвижный контакт, механически связанный со штоком клапана, перемещается по резистивной дорожке. В полностью закрытом положении сигнальное напряжение обычно составляет 0.4–0.8 вольта, в полностью открытом — 4.0–4.5 вольта. Если блок управления в момент самодиагностики видит значение менее 0.15 вольта при любых оборотах и нагрузках, алгоритм идентифицирует это как неисправность и записывает p1412 ошибка.

Перечень типичных дефектов, вызывающих код P1412

На основании анализа ремонтных отчетов станций технического обслуживания выделены следующие первопричины:

1. Обрыв сигнального провода датчика положения EGR

Наиболее частая причина на автомобилях Peugeot с дизельными моторами DW10 и DW12. Жгут проводов клапана EGR проложен в зоне сильных вибраций и высоких температур. Медные жилы со временем переламываются внутри изоляции, особенно в месте перехода гофры в разъем. Внешне оплетка может выглядеть целой.

2. Короткое замыкание сигнальной линии на массу

Поврежденная изоляция провода в месте контакта с металлической кромкой головки блока или впускного коллектора приводит к замыканию сигнального проводника на кузов. Напряжение на входе АЦП блока управления падает до нуля.

3. Внутренняя неисправность потенциометра EGR

Износ угольной дорожки в нижнем секторе хода. При закрытии клапана ползунок попадает на зону с разрушенным резистивным слоем, сопротивление становится бесконечно большим, напряжение сигнала стремится к нулю. На прогретом корпусе дефект может проявляться нестабильно из-за температурного расширения материалов.

4. Отказ источника опорного напряжения 5 вольт

Если на шину 5 вольт замкнул другой датчик или произошел пробой стабилизатора в ЭБУ, пропадает питание всех датчиков, включая потенциометр EGR. В памяти обычно фиксируются множественные коды по разным датчикам.

5. Механическое заклинивание клапана вне зоны чувствительности датчика

Шток клапана, заклиненный в крайних положениях из-за нагара, может удерживать ползунок потенциометра в мертвой зоне за пределами рабочего диапазона. Это редкий, но возможный сценарий, характерный для дизельных двигателей с большим пробегом без регулярной очистки впускного тракта.

Можно ли продолжать движение или требуется эвакуация?

Оценка безопасности эксплуатации с кодом P1412 базируется на понимании режима работы двигателя при отказе обратной связи EGR.

Реакция блока управления на ошибку

При обнаружении низкого уровня сигнала датчика положения блок управления отключает управление клапаном EGR полностью. Электромагнитный или шаговый привод обесточивается, возвратная пружина фиксирует клапан в закрытом положении. Система рециркуляции перестает функционировать. Для дизельного двигателя это означает, что отработавшие газы не поступают во впускной коллектор, смесь состоит только из свежего воздуха и топлива.

Последствия для двигателя

Закрытый клапан EGR не оказывает негативного влияния на механическую целостность поршневой группы или турбокомпрессора. Единственным ощутимым последствием может стать некоторое увеличение выбросов оксидов азота, но это не сказывается на тяговых характеристиках или расходе топлива в краткосрочной перспективе.

Вердикт по передвижению

Эвакуация автомобиля с ошибкой p1412 peugeot не требуется. Транспортное средство может эксплуатироваться в обычном режиме до момента проведения диагностики и ремонта. Исключение составляет ситуация, когда ошибка сопровождается неровной работой двигателя, плавающими оборотами или провалами при разгоне — такие симптомы указывают на механическое подклинивание клапана в открытом положении, что маловероятно при данном коде, но возможно при сочетанных неисправностях.

Как исправить ошибку: подробные рекомендации по ремонту

Методика устранения неисправности строится на последовательном исключении электрических и механических факторов. Замена клапана EGR в сборе без предварительной прозвонки цепей и анализа данных телеметрии на Peugeot с моторами DW10 является статистически неоправданной в значительной части случаев.

Необходимое оборудование и материалы

• Диагностический сканер с поддержкой протоколов PSA (рекомендованы Diagbox/Lexia, но допустимы адаптированные мультимарочные);

• Цифровой мультиметр с высоким входным сопротивлением (не менее 10 МОм);

• Осциллограф двухканальный (для точного анализа переходных процессов потенциометра);

• Набор щупов для обратной прозвонки разъемов;

• Очиститель электрических контактов;

• Схема электрооборудования двигателя для конкретной модели.

Пошаговый диагностический протокол

Шаг 1: Считывание кодов и параметров в реальном времени

Подключить сканер к диагностическому разъему. Считать все сохраненные и активные коды неисправности. Убедиться, что P1412 является изолированным. Если одновременно присутствуют коды по датчику давления наддува, датчику положения дроссельной заслонки или датчику температуры впускного воздуха, с высокой вероятностью проблема в опорном напряжении 5 вольт, а не в самом клапане EGR.

Вывести на экран текущие данные:

• EGR position feedback voltage (напряжение обратной связи);

• EGR desired position (требуемое положение);

• EGR actual position (фактическое положение в процентах).

При включенном зажигании и заглушенном двигателе напряжение должно находиться в диапазоне 0.4–0.9 вольта. Если значение 0.00 или 0.02 вольта, переходят к электрической проверке.

Шаг 2: Проверка опорного напряжения на разъеме клапана

Отсоединить электрический разъем от клапана EGR. Найти контакты согласно схеме. На автомобилях Peugeot 407, 308, 508 с двигателем 2.0 HDi распиновка обычно следующая: пин 1 — масса датчика, пин 2 — сигнал положения, пин 3 — опорное питание 5 вольт, пины 4 и 5 — управление электромотором.

Включить зажигание, не запуская двигатель. Измерить напряжение между пином опорного питания и пином массы датчика. Норма: 4.9–5.1 вольта. Отсутствие напряжения говорит о проблеме в жгуте или самом блоке управления.

Шаг 3: Проверка целостности сигнальной цепи

Отключить разъем от блока управления. По электрической схеме определить номер пина, на который приходит сигнал датчика положения EGR. Прозвонить цепь между пином разъема клапана и пином разъема ЭБУ.

• Сопротивление исправной цепи не должно превышать 0.5 Ом.

• Сопротивление между сигнальным пином и кузовом автомобиля должно быть более 10 МОм (отсутствие замыкания на массу).

Если сопротивление на массе менее 1 кОм, это подтверждает короткое замыкание сигнального провода. Необходимо визуально осмотреть жгут по всей длине, особенно в местах контакта с металлическими кромками двигателя.

Шаг 4: Проверка потенциометра на снятом клапане

Если электрические цепи исправны, демонтируют клапан EGR. Подключают мультиметр в режиме измерения сопротивления к пинам опорного питания и сигнала. Медленно перемещают шток от закрытого положения до полностью открытого. Сопротивление должно изменяться плавно, без резких скачков и провалов. Осциллограф в этом тесте дает более наглядную картину: на экране не должно быть "шумовых" зон и участков с нулевым сигналом.

Технология ремонтных работ

Восстановление проводки

При обнаружении обрыва или замыкания в жгуте ремонт выполняется пайкой соединения с последующей термоусадкой. На Peugeot с дизелем DW10 проблема часто локализуется в месте крепления жгута к впускному коллектору, где вибрация максимальна. Рекомендуется после ремонта сместить точку фиксации жгута, добавив демпфирующую прокладку из мягкой резины.

Замена клапана EGR

При подтвержденном износе потенциометра или механическом заклинивании клапан заменяют в сборе. Для Peugeot с двигателями DW10B и DW10C рекомендуется использовать только оригинальные узлы или продукцию Valeo, так как дешевые аналоги часто имеют нелинейную характеристику датчика, что приводит к повторному появлению ошибки после адаптации.

• Перед установкой нового клапана очищают посадочное место и канал подачи газов от нагара.

• Обязательно используют новую металлическую прокладку.

• После монтажа выполняют процедуру обучения конечных положений через Diagbox. Без этой операции блок управления может некорректно интерпретировать сигнал нового датчика.

Промывка контактов разъема

В случае обнаружения следов масла или окислов в разъеме клапана EGR проводят очистку. Используют изопропиловый спирт и сжатый воздух. После полного высыхания контакты покрывают тонким слоем диэлектрической силиконовой смазки для предотвращения повторного окисления.

Примеры из ремонтной практики и отзывы

Кейс 1: Peugeot 407 2.0 HDi

Владелец обратился с горящим индикатором неисправности двигателя. Сканирование показало ошибку двигателя автомобиля p1412.

• Параметр EGR feedback voltage на сканере составлял 0.00 В при любых условиях.

• Проверка опорного напряжения на разъеме показала 5.02 В, что исключало проблемы с блоком управления.

• Прозвонка сигнального провода выявила обрыв внутри изоляции в 15 сантиметрах от разъема клапана. Внешне жгут был цел.

• После восстановления провода напряжение сигнала вернулось к 0.72 В. Ошибка удалена, адаптация EGR проведена.

• Отзыв диагноста: "На 407-х это болезнь. Провод проложен внатяг, вибрация его перетирает за 5–7 лет. Приезжают с этой ошибкой регулярно, и в половине случаев клапан тут ни при чем".

Кейс 2: Peugeot 308 1.6 HDi

Жалоба на p1412 peugeot и периодическую потерю тяги.

• Напряжение сигнала датчика скакало от 0.02 до 0.65 В на холостом ходу.

• Осциллограмма потенциометра показала характерный провал сигнала в нижней трети хода. Это однозначно указывало на износ дорожки.

• Клапан заменен на новый. После установки выполнена адаптация. Параметры стабилизировались.

• Рекомендация мастера: "Если осциллографом виден провал, даже не тратьте время на промывку. Потенциометр восстановлению не подлежит, только замена узла".

Кейс 3: Peugeot Partner 1.6 HDi

Автомобиль коммерческой эксплуатации. p1412 ошибка появлялась нестабильно, раз в несколько дней.

• Проверка цепей показала норму. Клапан был очищен за три месяца до обращения.

• При детальном осмотре разъема обнаружен зеленый налет на сигнальном пине. Причина — попадание влаги через поврежденный уплотнитель разъема при мойке двигателя.

• Контакты зачищены, разъем обработан влаговытесняющим спреем и силиконовой смазкой. Ошибка более не возвращалась.

• Отзыв электрика: "Весь ремонт занял пятнадцать минут и стоил копейки. А до этого клиенту в другом сервисе приговорили клапан под замену. Всегда проверяйте состояние контактов в первую очередь".

Кейс 4: Peugeot 508 2.0 BlueHDi

Клиент приехал с кодом P1412 и жалобой на нестабильную работу после прогрева.

• Сигнальный провод цел, опорное питание в норме, потенциометр на снятом клапане показал идеально плавную характеристику.

• При обратной прозвонке жгута от разъема ЭБУ выявлено переходное сопротивление 120 Ом на сигнальной линии из-за окисленного контакта в самом разъеме блока управления.

• Разъем PCM обработан специальным очистителем, контактный пин поджат. После сборки напряжение сигнала стабилизировалось на уровне 0.68 В.

• Клапан, который был "под подозрением", остался на автомобиле. Проблема решилась восстановлением контакта.

Контрольная таблица параметров для финальной проверки

Перед закрытием заказа-наряда и выдачей автомобиля заказчику техник обязан сверить фактические значения с эталонными:

Контролируемый параметр	Эталонное значение (DW10 / DV6)
Опорное напряжение на разъеме EGR	4.95 – 5.05 В
Напряжение сигнала (клапан закрыт)	0.45 – 0.85 В
Напряжение сигнала (клапан открыт 100%)	4.10 – 4.60 В
Плавность изменения сигнала	Без скачков и провалов
Сопротивление сигнального провода	Менее 0.5 Ом
Сопротивление изоляции сигнальной цепи	Более 10 МОм на массу
Разница Desired/Actual Position	Не более 3%

Доскональное соблюдение описанного протокола гарантирует однократное решение проблемы. Анализ практики профильных сервисов Peugeot показывает, что игнорирование этапа электрической прозвонки является главной причиной необоснованной замены исправных клапанов EGR. Код P1412 в большинстве случаев связан именно с нарушением контакта в цепи, а не с механическим отказом самого узла. Только последовательный инструментальный подход с опорой на данные телеметрии и измерения мультиметра позволяет избежать повторных визитов клиента с той же неисправностью.
