Ошибка P1404: детальное руководство по диагностике и устранению дефекта

Сообщение

Техническая сущность кода P1404 и его вариативность

Когда блок управления фиксирует ошибка двигателя автомобиля p1404, он сигнализирует о выходе параметров за пределы расчетной модели, заложенной инженерами. В отличие от кодов P1400–P1403, где зачастую фигурирует низкий или высокий электрический сигнал, P1404 часто привязан к логике работы исполнительного механизма, а точнее — к его неспособности удержать предписанное положение. Система самодиагностики фиксирует либо "залипание" клапана в промежуточном состоянии, либо ошибку внутренней логики драйвера управления.

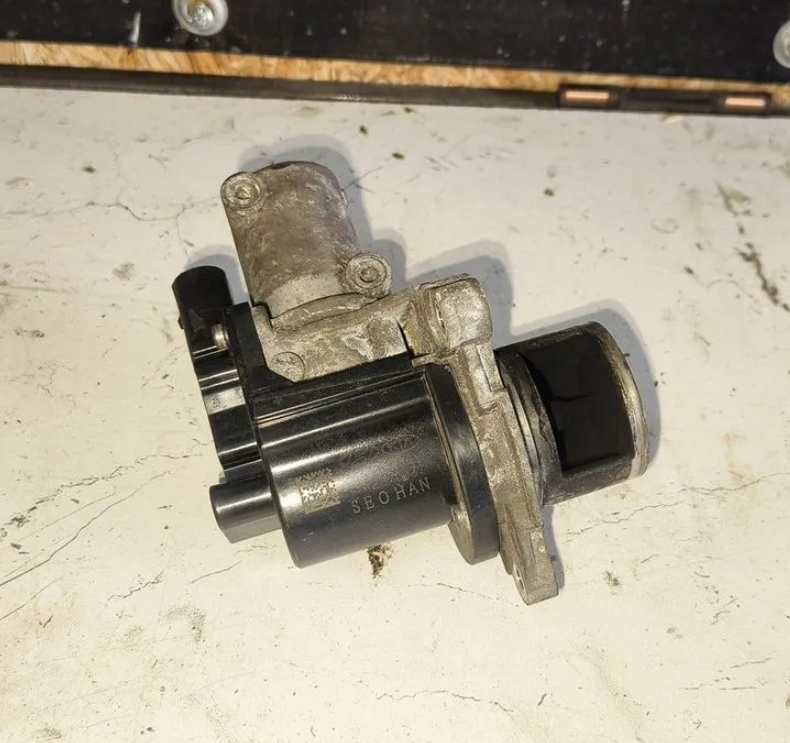

: Ошибка P1404; DTC_P1404.jpg (317.86 КБ) 59 просмотров

Специализация по маркам и моделям

Peugeot и Citroen (концерн PSA). Здесь код p1404 ошибка и его производная p1404 ошибка пежо относятся к системе рециркуляции отработавших газов с электронным управлением. Конкретно на дизельных моторах DW10 (2.0 HDi) и бензиновых Prince (EP6) ошибка расшифровывается как "Засорение контура EGR" или "Недостаточный расход через клапан рециркуляции". Блок управления посылает команду на открытие, но из-за физического перекрытия каналов необходимый объем газов во впуск не попадает. ЭБУ оценивает это по косвенным признакам — отсутствию ожидаемого падения давления наддува или изменению состава смеси.

Isuzu. Для владельцев дизельных внедорожников и коммерческой техники p1404 isuzu является маркером неисправности в цепи управления клапаном EGR, а именно "Короткое замыкание на массу в цепи шагового электромотора" или ошибка позиционирования заслонки. В моторах 4JJ1, 4JH1-TC часто страдает не сам клапан, а управляющий блок-контроллер, встроенный в пластиковую крышку электропривода.

Причины возникновения: подробный анализ механики и электрики

Критическое закоксовывание впускного тракта (Peugeot)

Основной провокатор p1404 ошибка пежо на дизелях HDi — это смесь сажи с маслом, образующая твердые отложения. Особенность PSA в том, что трубка подачи газов EGR врезается во впуск непосредственно перед вихревыми заслонками. В этом месте образуется аэродинамическая тень. Масляный туман, забрасываемый турбиной, оседает на холодных стенках именно здесь. Со временем сечение сужается настолько, что даже полностью открытый клапан не может продавить выхлопные газы в коллектор. ЭБУ видит, что коррекция по кислороду не изменилась, и прописывает p1404 ошибка.

Дефект управляющего модуля клапана (Isuzu)

Когда загорается p1404 isuzu, корень проблемы в половине случаев сидит в электронной части. На двигателях 4JJ1 клапан EGR управляется не напрямую с ЭБУ двигателя, а через промежуточный "интеллектуальный" драйвер, смонтированный на корпусе клапана. В этом блоке стоят H-мосты управления шаговым двигателем. Из-за термоциклирования (клапан прикручен к горячему коллектору) отходит пайка одной из микросхем драйвера. Двигатель теряет фазу, вал не проворачивается на нужный угол, и система генерирует ошибку положения.

Износ червячной пары и механическое заедание

Общая проблема для обеих марок. Шестерни редуктора EGR изготавливаются из термостойкого пластика либо мягкого сплава. На Peugeot (клапана Valeo) и Isuzu со временем вырабатывается зубья. При команде "открыть" электромотор жужжит, но заслонка стоит на месте, удерживаемая нагаром. Мозги регистрируют флаг ошибка двигателя автомобиля p1404 как несоответствие тока потребления и перемещения.

Критерии безопасности движения: когда требуется эвакуация

Сценарий для Peugeot

Если на панели появляется p1404 ошибка на дизельном Peugeot, и это сопровождается падением тяги и "аварийным режимом" (Anti-Pollution Fault), продолжать движение без оглядки нельзя. Забитый канал EGR часто предшествует залеганию поршневых колец. Но с точки зрения риска внезапной остановки — доехать до сервиса своим ходом можно. Клапан по умолчанию перекрывается (безопасное состояние), двигатель работает жестче, но вероятность повреждения минимальна. Однако если мотор начал неконтролируемо набирать обороты из-за расхода масла через забитый EGR-тракт — нужна экстренная остановка.

Сценарий для Isuzu

С p1404 isuzu на моторах 4JJ1 ситуация опаснее. Когда драйвер клапана отказывает, заслонка может зависнуть в полностью открытом положении. На дизеле это вызывает перепуск горячего газа с пониженным содержанием кислорода на холостом ходу. Мотор начинает "колбасить", появляется сизый дым. Турбина недополучает импульс для наддува. Ехать можно только со скоростью пешехода до ближайшего бокса, избегая любых подъемов и нагрузок. Если есть возможность — лучше воспользоваться эвакуатором, чтобы не перегреть цилиндро-поршневую группу.

Как исправить ошибку: пошаговые методики ремонта

Восстановление системы EGR Peugeot (DW10 / EP6)

Предварительная дефектовка

Перед разборкой обязательно снять параметры. Подключаем Lexia/PP2000 или универсальный сканер с доступом к расширенным PID-данным PSA. Нас интересует параметр "EGR Throttle Position Feedback" и "Air Mass Setpoint vs Actual".

Прогреть мотор до 80°C. На холостом ходу командой сканера принудительно открываем EGR на 40%. Фактическое положение (Feedback) должно следовать за уставкой с задержкой не более 0.1 с. Массовый расход воздуха (MAF) должен снизиться с 480 мг/цикл до 270–300 мг/цикл.

Если положение меняется, а расход воздуха стоит на месте — физически забит теплообменник или каналы.

Механическая очистка

Снимаем клапан EGR (три болта Torx на фланце) и трубки. На дизелях обязательно демонтируем охладитель EGR (серебристый короб за двигателем). В 90% случаев при p1404 ошибка пежо забита именно его сотовая структура.

Заливаем в охладитель смесь керосина и очистителя двигателя (пропорция 3:1). Выдерживаем 2–3 часа. Затем промываем аппаратом высокого давления (керхер с насадкой для точечной струи) до выхода чистой воды.

Впускной коллектор, куда входит трубка EGR, чистим механически. Тонким гибким тросиком, зажатым в шуруповерт, разбиваем кокс в канале, одновременно пылесосим узкой трубкой.

Электрические нюансы

После сборки в меню "Repair" сканера выполнить команду "Инициализация EGR" (обучение крайних положений). Без этой процедуры ошибка вернется через 1–2 поездки, так как стоп-позиция не будет соответствовать записанной в EEPROM.

Ремонт цепи управления Isuzu 4JJ1/4JH1

Экспресс-проверка модуля

Снять разъем с клапана EGR. На самом клапане со стороны ответной части находится 6-пиновый разъем (2 на мотор, 4 на датчик обратной связи).

Мультиметром измерить сопротивление между пинами питания мотора. Норма для Isuzu — 12–18 Ом. Если сопротивление бесконечность или ноль — обмотка или драйвер сгорели.

Проверить опорное напряжение на пинах датчика положения. Между пином VCC и GND должно быть 5 В. Часто при p1404 isuzu тестер показывает 0 В из-за отломившейся дорожки на плате драйвера.

Восстановление или замена

Если дефект в пайке микросхемы, можно аккуратно срезать кромку пластиковой крышки скальпелем. Под лупой найти кольцевые трещины на выводах силового транзистора и пропаять тонким жалом (температура 280–300°C). После ремонта плоскость заклеить термостойким герметиком.

Износ червячной шестерни не ремонтируется. Если при снятой крышке видна металлическая пыль и выкрошенные зубья — только контрактный узел.

Проверка проводки от ЭБУ

На Isuzu трос газа в механических версиях часто перетирает жгут, идущий к EGR, у топливного фильтра. Прозвонить все провода от разъема ЭБУ (пины A33, A34, A35 на блоке D-Max) до колодки клапана на предмет обрыва.

Примеры ремонтов и отзывы из практики

Автомобиль, симптоматика	Процесс устранения
p1404 ошибка пежо, 407, 2.0 HDi (RHR). Потеря мощности, черный дым, чек.	При активации EGR сканером клапан исправно жужжал, но показания MAF не менялись. Причина — полная закупорка теплообменника EGR смолянистым нагаром (отверстие диаметром 2 см забито до 3 мм). Промывка охладителя химией и механическая чистка впускного ресивера устранили ошибку.
p1404 ошибка, Peugeot 308, EP6 (1.6 VTi). Ошибка висит постоянно, не сбрасывается.	Клапан EGR закис в промежуточном положении. При разборке обнаружено попадание тосола через микротрещину прокладки теплообменника. Тосол смешался с сажей, образовав цементообразную массу. Лечение — замена прокладки, клапана EGR и полная ревизия впуска.
p1404 isuzu, D-Max, 4JJ1. Плавающие холостые и P1404.	Питание на драйвер приходило, 12 В. Мотор молчал. После вскрытия крышки электронного модуля обнаружена отгнившая "земляная" ножка транзистора. Пропайка контакта вернула подвижность заслонке. Дополнительно проведена калибровка через Tech2.
p1404 ошибка, Isuzu Elf, 4JH1-TC. Ошибка выскакивает только на холодную.	В масле двигателя присутствовал сгусток, который при остывании прихватывал ось заслонки. Промывка системы смазки промывочным составом на 15 минут, замена масла и чистка самого клапана избавили от дефекта.

Углубленные технические рекомендации

Для механиков Peugeot

При замене охладителя EGR на HDi обязательно программируйте новый тип детали, если переходите с Valeo на Pierburg. Разное проходное сечение без адаптации через Diagbox вызывает вторичное появление p1404 ошибка пежо, поскольку поток газов превышает расчетный и ЭБУ воспринимает это как отказ.

На бензиновых EP6 (совместная разработка PSA/BMW) ресурс клапана редко превышает 120 тысяч км. Чистка редко помогает из-за разбитой втулки — шток начинает клинить в новом положении. Всегда проверяйте люфт перед установкой.

Для мастеров Isuzu

При p1404 isuzu никогда не выбрасывайте старый клапан, если цел мотор. Электронная часть драйвера — расходник, а сам мотор и корпус — вечные. Модули взаимозаменяемы, можно перекинуть плату с контрактного узла без снятия тяжелого корпуса EGR с коллектора.

Проверяйте соосность. При установке клапана малейший перекос из-за грязной привалочной плоскости ведет к механическому закусыванию шестерен, и токовый мониторинг снова вырубит систему.
