Ошибка P1389: глубокий анализ неисправности цепи управления датчика детонации на автомобилях ВАЗ
-
morskoj
- Site Admin
- Сообщения: 14297
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Техническая сущность кода P1389
Код P1389, прочно обосновавшийся в перечне типовых неисправностей отечественных инжекторных моторов, не имеет прямого отношения к внутренней логике контроллера, в отличие от линейки P1386-P1388 на VAG. На автомобилях семейства Лада (Калина, Приора, Гранта, Веста с моторами ВАЗ-21126, 21127, 21129) и на некоторых модификациях Нивы с ЭБУ М74 и М86 ошибка p1389 расшифровывается строго как "Цепь датчика детонации, низкий уровень сигнала" или "Knock Sensor Circuit Low Input". Применительно к платформе Лада Самара-2 и десятого семейства, где стоят блоки Январь 7.2 и Bosch M7.9.7, это означает, что аналого-цифровой преобразователь контроллера на выделенном канале не видит переменного напряжения с пьезоэлемента вообще, либо амплитуда этого сигнала настолько мала, что сравнима с уровнем собственных шумов усилителя.
В частности, ошибка двигателя автомобиля ВАЗ p1389 практически всегда указывает на обрыв сигнального провода между датчиком и контроллером, на внутренний обрыв в самом датчике или на критическое нарушение акустического контакта с блоком цилиндров. Этот код не возникает из-за реальной детонации. Он свидетельствует о том, что мозг ослеп в части обратной связи по вибрациям.
В частности, ошибка двигателя автомобиля ВАЗ p1389 практически всегда указывает на обрыв сигнального провода между датчиком и контроллером, на внутренний обрыв в самом датчике или на критическое нарушение акустического контакта с блоком цилиндров. Этот код не возникает из-за реальной детонации. Он свидетельствует о том, что мозг ослеп в части обратной связи по вибрациям.
- Ошибка P1389

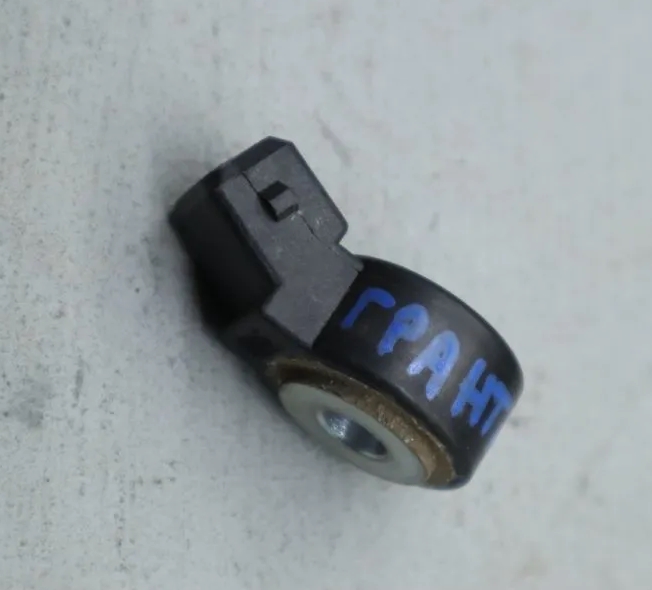

- DTC_P1389.jpg (140.01 КБ) 119 просмотров
Отличие P1389 от смежных кодов детонации на ВАЗ
Для точного попадания в диагноз важно разделять P0327 (общий код OBD-II) и фирменный p1389 ваз. Хотя физически они оба говорят про низкий уровень сигнала, P1389 часто завязан на особенности калибровки прошивки. В прошивках с нормами токсичности Евро-3 и выше (особенно на автомобилях, попадающих под определение p1389 гранта) порог чувствительности детектора завышен. Если код P0327 фиксируется при падении напряжения отклика ниже 0.6 В, то P1389 может взводиться уже при снижении амплитуды фона до 0.2 В, что характерно при ослаблении момента затяжки датчика.Причина возникновения ошибки
Система контроля детонации на моторах ВАЗ примитивна по структуре, но требовательна к механике установки. Для возникновения ошибка p1389 достаточно совпадения одного из перечисленных ниже физических или электрических факторов.Механические причины нарушения контакта
Отклонение момента затяжки датчика
Это самая массовая причина, порождающая ошибка p1389 на всех переднеприводных Ладах. Датчик детонации (обычно резонансного типа, узкополосный) должен быть притянут к приливу блока цилиндров с усилием, строго регламентированным заводом.- Для двигателей ВАЗ 21126, 21127, 21129 (16-клапанники) момент затяжки составляет 10.8–15.7 Н·м (в зависимости от формы кронштейна и типа сенсора — старого образца с широким кольцом или нового, облегченного, под ключ на 13).
- На 8-клапанных моторах (11183, 11186) датчик ставится на шпильку и зажимается гайкой. Слабая затяжка гайки — бич после ремонта ГБЦ.
- Перетяжка не менее опасна. Если резьба вытянута или в теле датчика пошла микротрещина от чрезмерного усилия, пьезокерамическая шайба теряет предварительное натяжение, и сигнал падает ниже порога регистрации, вызывая p1389 ошибка ваз.
Загрязнение привалочной плоскости
Попадание масла, герметика или окалины между опорной пятой датчика и фрезерованной плоскостью на блоке создает демпфирующую прослойку. Высокочастотная вибрация детонации (около 6–8 кГц для поршневой ВАЗ) гасится в этой мягкой прокладке. ЭБУ фиксирует отсутствие полезного сигнала.Электрические причины обрыва и короткого замыкания
Перелом провода в изгибе жгута форсунок
На автомобилях p1389 гранта и Калина 2 датчик детонации установлен в передней части блока, а его провод уходит в общий жгут, идущий под впускным ресивером к форсункам и дросселю. Постоянная вибрация двигателя на холостом ходу перетирает изоляцию и медные жилы в месте жесткой фиксации хомутом к впуску.Окисление контактов в разъеме ЭБУ
Влага в салоне (протечка радиатора печки на "Приоре" и "Калине") ведет к закисанию 81-контактного разъема Январь 7.2 или аналогичного Bosch. Контакт, отвечающий за вход сигнала детонации, окисляясь, увеличивает переходное сопротивление до сотен Ом, сажая и без того слабый токовый сигнал пьезоэлемента.Программный глюк и несовместимость
Особый случай — установка нештатного ЭБУ (например, замена Bosch M7.9.7 на M74 или наоборот, без корректировки конфигурации).- Разные поколения датчиков имеют разную резонансную частоту. Блок, ожидающий увидеть высокоомный широкополосный сенсор, может получить сигнал от старого резонансного датчика с амплитудой в 5 раз ниже нормы.
- Неправильно подобранная прошивка при чип-тюнинге с опцией отключения контроля детонации софтовым методом также прописывает код P1389 как реакцию на отключенный бит.
Можно ли продолжать движение на автомобиле или нужна эвакуация?
Поведение автомобиля при горящей ошибка p1389 напрямую зависит от того, как написан софт аварийного режима в конкретной прошивке.В большинстве стоковых прошивок ВАЗ (Январь, Ителма) при полной потере сигнала с датчика детонации контроллер переходит к тактике максимального щажения двигателя. Он принудительно уменьшает угол опережения зажигания на 10–12 градусов относительно базовой карты. В результате автомобиль заводится и едет, но наблюдается потеря тяги на низких и средних оборотах, откровенная тупость при разгоне и повышенный расход топлива. Двигатель работает мягко, детонации нет, потому что зажигание максимально позднее. Движение до места ремонта своим ходом разрешено, но без резких ускорений и длительных подъемов в натяг.
Эвакуация потребуется только в том случае, если ошибка ошибка двигателя автомобиля ВАЗ p1389 возникла не одна, а в сопровождении пропусков зажигания (P0300-P0304) и мигающей лампы Check Engine. Такая комбинация говорит о том, что блок управления не просто потерял датчик детонации, а имеет сложный электрический дефект в жгуте, который может в любой момент заглушить мотор в движении.
Особняком стоит ситуация на "Ниве" и "Ниве Шевроле", где при загорании кода P1389 в сложных дорожных условиях (песок, грязь) может отключаться противобуксовочная функция, влияющая на момент зажигания. Там передвижение до твердого покрытия должно быть крайне аккуратным.
Как исправить ошибку: детализированная методика ремонта
Устранение неисправности не требует высокой квалификации в микроэлектронике, но жестко требует соблюдения динамометрических и электротехнических нормативов.Необходимый набор для диагностики и ремонта
- Динамометрический ключ с диапазоном 5–25 Н·м.
- Мультиметр с функцией измерения сопротивления до десятых долей Ома.
- Диагностический адаптер (ELM327, VAG K-Line или OpenDiag Mobile) для чтения напряжения датчика в реальном времени.
- Осциллограф (желателен, но можно заменить функцией записи логов в планшете с программой "Мотор-Тестер").
Шаг 1: Визуальный контроль механического крепления
- Найдите датчик детонации. На 16-клапанных моторах 21126, 21127, 21129 (актуально для p1389 гранта) он ввернут в блок спереди, между 2-м и 3-м цилиндрами под выпускным коллектором. На 8-клапанниках он стоит на шпильке с правой стороны блока.
- Проверьте наличие датчика как такового. Известны курьезные случаи, когда после замены сцепления на сервисе забывали прикрутить датчик обратно, и он болтался на проводе, а владелец получал ошибку двигателя автомобиля ВАЗ p1389.
- Попробуйте покачать датчик рукой. Люфт недопустим. Если датчик "ходит", снимите его и осмотрите резьбу в блоке и на самом сенсоре.
Шаг 2: Проверка момента затяжки и контактной плоскости
- Отверните датчик детонации.
- Тщательно очистите привалочную плоскость на блоке цилиндров от грязи и масла. Используйте обезжириватель или спирт. Не допускается применение абразивных шкурок, меняющих плоскостность площадки.
- Осмотрите опорное кольцо датчика. Оно должно быть гладким, без забоин и кольцевых царапин.
- Установите датчик обратно, затянув его строго с рекомендованным усилием: для болтовых датчиков нового образца (с металлическим корпусом и тонкой шайбой) — 11–13 Н·м. Для старых, с толстой латунной шайбой — 15–20 Н·м. Момент лучше выставить посередине допуска.
Шаг 3: Электрическая прозвонка (мануал по шагам)
Если механика в порядке, а p1389 ваз не сбрасывается, проверяем электрику.- Отсоедините колодку от датчика детонации.
- Отсоедините разъем от контроллера (ЭБУ находится под центральной консолью или в нише за бардачком).
- Найдите пин по схеме. Для Январь 7.2 вход датчика детонации — это контакт, обозначенный как "ДД" (обычно пин 11 или 30, зависит от модификации; на Bosch M7.9.7 — пин 65).
- Прозвоните цепь: мультиметр должен показать сопротивление не более 0.5 Ом между пином в колодке датчика и пином в разъеме ЭБУ.
- Обязательно проверьте отсутствие контакта сигнального провода с массой. Мультиметр в режиме прозвонки между плюсом АКБ и контактом датчика должен показать бесконечность.
- В случае обрыва найдите место перелома. Чаще всего провод перебит на выходе из моторного жгута у термостата или под ресивером. Восстановите его качественной пайкой с термоусадкой, минуя скрутки.
Шаг 4: Инструментальная проверка датчика
После восстановления монтажа, еще до стирания ошибок, необходимо убедиться в работоспособности пьезоэлемента. Простое измерение сопротивления тестером на контактах датчика обычно показывает мегаомы, что не дает полной картины.- Подключите мультиметр к контактам датчика в режиме вольтметра (предел до 2000 мВ AC).
- Нанесите легкий удар металлическим прутком по блоку рядом с датчиком.
- Исправный датчик должен выдать импульс напряжения около 50–300 мВ.
- Если показания отсутствуют (ноль) — внутренний излом кристалла. Замените датчик. Известный факт: датчики детонации ВАЗ с каталожным номером 21120-3855010-01 или аналог от Bosch имеют гарантированный ресурс около 150 000 км, после чего возможна деградация керамики.
Шаг 5: Диагностика сканером в динамике
После стирания кодов запустите мотор и подключите прибор к OBD-II.- В программе (OpenDiag или MotorData) откройте раздел текущих параметров. Найдите параметр "Напряжение датчика детонации" или "Knock RAW Voltage".
- На холостом ходу фоновое напряжение должно быть в пределах 0.2–0.8 В.
- Создайте нагрузку. Резко откройте дроссель стояночной педалью газа до 3000 об/мин. Напряжение должно подскочить до 0.9–2.5 В.
- Если напряжение "замерзло" на уровне 0.0 В, а проводка цела, велика вероятность брака нового датчика или отсутствия питания аналогового канала ЭБУ.
Реальные примеры из ремонтной практики
Кейс 1: Лада Гранта 1.6 16-кл, 2015 г.в.
Жалоба: плавают обороты на холодную, лампа Check Engine. Сканер показал ошибка p1389 гранта в статусе "постоянная". Диагностика на месте выявила, что владелец самостоятельно менял прокладку клапанной крышки и при сборке "зажал" косы проводки датчика детонации кронштейном ресивера. Провод был раздавлен, но не перерезан полностью. На холодную контакт пропадал, на горячую из-за теплового расширения появлялся вновь. Лечение: перепайка поврежденного участка и перенос жгута в штатный фиксатор.Кейс 2: ВАЗ-2114 1.6 8-кл
Машина стала тупить при разгоне, расход вырос до 15 литров. Сканирование обнаружило ошибка двигателя автомобиля ВАЗ p1389. Механик проверил датчик — сухой, чистый, момент затяжки верный. Прозвонка показала обрыв сигнальной жилы прямо внутри литого наконечника разъема, идущего на датчик. Провод держался на одной изоляции, и визуально дефект был незаметен. Замена разъема с переобжимкой контакта полностью решила проблему.Кейс 3: Лада Калина 1.4 16-кл
Ошибка p1389 вылезла после капитального ремонта двигателя, при котором блок цилиндров подвергался хонинговке и мойке в керосине. При сборке механик смазал датчик детонации графитной смазкой "от закисания", и она создала демпфирующую пленку. ЭБУ не слышал вибрации. Протирка спиртом привалочных поверхностей до сухого чистого металла вернула чувствительность системы.Кейс 4: ВАЗ-2110 с заменой ЭБУ на контрактный
Владелец установил блок Bosch M7.9.7+ (Евро-3) вместо Январь 7.2 и получил p1389 ошибка ваз в связке с P0327. Дело оказалось в том, что новый блок был прошит под широкополосный датчик детонации (черный разъем, артикул 18.3855), а на двигателе стоял старый резонансный (круглый серый разъем). Амплитуды сигнала не хватало для детектирования. Замена датчика на модификацию под новый блок устранила все коды.Сводная таблица диагностики P1389 на ВАЗ
| Признак | Уверенное заключение | Действие |
|---|---|---|
| Напряжение RAW 0.0 В на заглушенном моторе при ударе по блоку | Неисправен датчик или обрыв кабеля | Замена датчика или прозвонка жгута |
| Напряжение RAW растет только до 0.3 В при резком газе | Ослаблен момент затяжки или грязь под датчиком | Демонтаж, чистка, затяжка динамометрическим ключом |
| Ошибка пропадает на холодном моторе, возвращается на горячем | Микротрещина в пьезоэлементе | Замена датчика детонации |
| Ошибка сопровождается плаванием оборотов на нейтрали | Подсос воздуха во впуск, маскирующийся под детонацию | Дым-тест впускного тракта |
