P1377 Ошибка DTC: Пропадание или некорректный сигнал IC 4X на высоких оборотах двигателя

Сообщение

Код неисправности DTC P1377 завершает триаду специфических ошибок подсистемы синхронизации зажигания, характерных для платформы General Motors. Если P1375 сообщает об отсутствии импульсов опорного сигнала 4X от модуля ICM, а P1376 фиксирует избыточное количество паразитных импульсов, то ошибка двигателя P1377 информирует техника о том, что данные сигнала не соответствуют ожидаемым параметрам на определенном диапазоне оборотов либо имеют критическое расхождение по фазе. В дословной интерпретации с технического английского: "IC 4X Reference Circuit Intermittent No Pulses" или "Ignition Control 4X Signal Line Incorrect Frequency". Блок РСМ, сравнивая частоту следования сигналов коленчатого вала высокого разрешения (CKP 7X) с преобразованным сигналом 4X, выявляет асинхронность и блокирует дальнейшую коррекцию угла опережения зажигания.

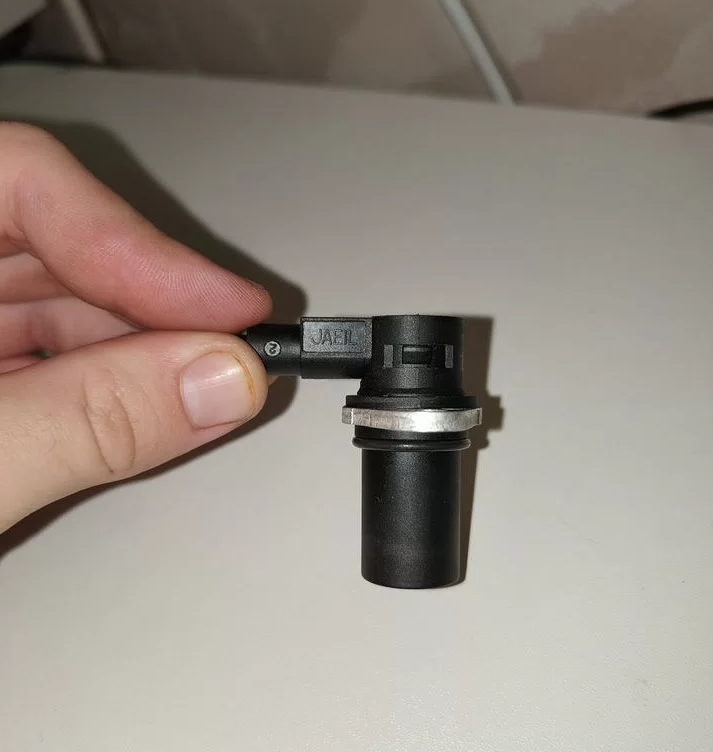

: P1377 Ошибка DTC; DTC_P1376.jpg (151.8 КБ) 38 просмотров

Технический контекст кода P1377

В отличие от младших кодов серии, P1377 диагностируется не столько по счетчику импульсов, сколько по временным меткам. Сигнал 4X, вырабатываемый модулем управления зажиганием, должен поступать строго синхронно с тактами двигателя. Если временной джиттер (дрожание фазы) превышает порог, заданный калибровкой, или на скоростях выше 2000 об/мин количество подтвержденных импульсов падает ниже критического минимума, регистрируется данный код. Проблема часто носит динамический характер: на холостых оборотах мотор работает ровно, но стоит поднять обороты, как появляется MIL и включается аварийный режим с принудительным ограничением углов.

Причины возникновения ошибки DTC P1377

Поиск первопричины требует разделения возможных отказов на три группы: проблемы с первичным сигналом, поступающим в ICM от датчика коленвала, неисправности преобразователя в самом ICM, и проблемы передачи уже сформированного сигнала 4X из ICM в PCM.

Отказ или деградация датчика положения коленчатого вала

Индукционный датчик CKP, формирующий опорный сигнал 7X для ICM, подвержен старению магнита и разрушению изоляции обмотки. При работе двигателя на повышенных оборотах амплитуда генерируемого сигнала напрямую зависит от скорости изменения магнитного потока. Слабый магнит не обеспечивает достаточной амплитуды, и с ростом оборотов сигнал становится непригодным для оцифровки компаратором ICM. При этом на низких оборотах (стартерная прокрутка, холостой ход) амплитуды хватает для запуска и работы. Блок РСМ не видит первичного сигнала, но фиксирует пропадание вторичного 4X, выставляя P1377.

Некорректный воздушный зазор датчика CKP

Зазор между торцом датчика и зубьями задающего венца (релуктора) критически важен. Заводская спецификация для большинства моторов GM 60° V6 составляет 0.5–1.5 мм. Если зазор увеличен из-за неправильной установки, деформации кронштейна или скопления грязи на посадочном месте, на высоких скоростях магнитное поле не успевает нарастить достаточный фронт импульса. Контроллер ICM расценивает это как пропуск зубца и пропускает такт генерации 4X.

Срыв синхронизации внутри модуля ICM

Микросхема-формирователь в модуле зажигания имеет жесткие допуски по напряжению питания. Просадка напряжения на силовом входе ICM при высоких оборотах (из-за увеличения нагрузки на генератор, неисправности аккумуляторной батареи или окисления силовых проводов) вызывает внутренний сброс логики модуля. Формирователь перестает генерировать сигнал 4X на доли секунды, и этого достаточно для регистрации кода.

Помехи от системы зарядки (пульсации генератора)

Неисправный диодный мост генератора создает переменную составляющую в бортовой сети, которая достигает десятков вольт в амплитудном значении. Если модуль ICM питается от этой же цепи без качественного конденсаторного сглаживания, пульсации накладываются на выходной сигнал 4X. РСМ, получая сигнал с частотой пульсаций, расценивает его как нерелевантный и выставляет DTC P1377.

Дефекты проводки сигнала 4X (обрыв экрана или высокое переходное сопротивление)

Экранированная витая пара от ICM до РСМ, проложенная через моторный отсек, деградирует от нагрева и вибраций. При высоком переходном сопротивлении в разъеме форма сигнала меняется: фронты заваливаются, превращаясь из прямоугольника в трапецию. Цифровой вход РСМ имеет триггер Шмитта с заданными порогами срабатывания. Если сигнал не пересекает верхний порог по напряжению из-за потерь в окисленном контакте, РСМ регистрирует отсутствие импульса именно на высоких частотах, когда скважность не дает зарядиться паразитной емкости линии.

Сводная таблица факторов риска

Условие возникновения	Подозреваемый компонент	Способ верификации
Ошибка только после 3000 об/мин	Датчик CKP (слабый магнит)	Осциллограмма, амплитуда менее 2.5 В
Ошибка при включении мощных потребителей	Питание ICM, просадка	Мультиметр на клеммах ICM под нагрузкой
Ошибка плавает, зависит от вибрации	Разъем датчика или ICM	Визуальный осмотр, шевеление контактов
Код сопровождается P0341	Сбой синхронизации коленвал-распредвал	Проверка цепи датчика распредвала
Ошибка появляется при полном баке	Пульсации от бензонасоса	Проверка массы насоса, замер EMI

Можно ли продолжать движение или нужна эвакуация?

Ошибка P1377 представляет серьезную угрозу безопасности движения, так как ее появление часто сопровождается одномоментным отключением нескольких цилиндров на высокой скорости. Когда РСМ теряет достоверный сигнал 4X, он перестает идентифицировать фазу первого цилиндра и не может корректно распределить искру и впрыск. Это проявляется резким провалом тяги, хлопками во впускной коллектор, а в тяжелых случаях — гидроударом из-за скопления топлива в цилиндре.

При активной ошибке двигателя P1377, особенно если она возникает регулярно при обгоне или движении в гору, продолжать поездку недопустимо. Выход из строя датчика синхронизации при обгоне на трассе провоцирует внезапную потерю мощности, создавая аварийную ситуацию. Если двигатель запускается и держит холостой ход стабильно, можно предпринять короткий перегон до сервиса своим ходом на низкой скорости без интенсивных разгонов. При этом необходимо мониторить появление провалов: если двигатель хотя бы раз заглох на ходу или чихнул во впуск, глушите мотор и вызывайте эвакуатор.

Категорический запрет на движение своим ходом касается автомобилей с механическим нагнетателем или турбонаддувом. Детонация от ухода зажигания способна разрушить поршни в течение нескольких секунд. На таких моторах P1377 требует обязательной эвакуации.

Как исправить ошибку DTC P1377: алгоритм профессионального ремонта

Ремонт начинается не с замены деталей, а с локализации точки, в которой пропадает или искажается сигнал.

Инструментальный анализ сигнала 7X и 4X

Двухканальный осциллограф — обязательное оборудование для данной диагностики. Первый канал подключается непосредственно к сигнальному проводу датчика коленвала на входе в ICM. Второй канал цепляется на выходной сигнал 4X, идущий к РСМ. Необходимо наблюдать оба сигнала одновременно.

Правила подключения:

Используйте щупы с аттенюацией 10:1 для исключения влияния входной емкости прибора на измеряемую цепь.

Массу щупов подключайте непосредственно к минусовой клемме аккумулятора или точке заземления ICM, но не к кузову.

Установите развертку так, чтобы на экране отображались 3–4 периода сигнала.

Интерпретация осциллограммы:

Медленно поднимите обороты мотора от холостого хода до 4000 об/мин.

Если на входном сигнале (7X) видны прерывания, уменьшение амплитуды ниже 2 Вольт или переход синусоиды в «шум» после определенных оборотов — дефект датчика CKP или его зазора.

Если входной 7X идеален, а сигнал 4X на выходе ICM обрывается или показывает несанкционированные паузы длительностью более 100 миллисекунд, неисправен модуль ICM.

Если оба сигнала хороши на выходе ICM, но в точке подключения к РСМ сигнал 4X имеет провалы или заваленные фронты, дефект находится в проводке между ICM и РСМ.

При отсутствии осциллографа опытные диагносты применяют метод исключения с помощью заведомо исправного модуля ICM. Установка тестового блока на 10 минут для поездки позволяет быстро разделить неисправность на «до модуля» и «после модуля».

Детальная проверка датчика CKP

Для снятия датчика потребуется демонтаж сопутствующих элементов. Перед снятием стоит измерить сопротивление, не отсоединяя разъем, методом прокалывания изоляции тонкими иглами (backprobing).

Параметры проверки CKP:

Сопротивление обмотки при 20 °C должно составлять от 800 до 1200 Ом в зависимости от модели. Сравните с эталонным значением из сервис-мануала.

Сопротивление изоляции между любым выводом и корпусом должно быть не менее 20 МОм (мультиметр покажет бесконечность).

После демонтажа осмотрите торец датчика. Наличие металлической пыли, стружки или сколов магнита недопустимо. Обильное количество продуктов износа замыкает магнитное поле и искажает сигнал.

Проверьте состояние зубчатого венца релуктора через отверстие датчика, проворачивая коленвал. Сколотые или погнутые зубья создают модуляцию амплитуды, которую ICM может не распознать.

Установка зазора датчика:

Новый датчик должен иметь ту же толщину уплотнительного фланца, что и старый.

Закручивая болт крепления, контролируйте зазор набором щупов. Если датчик регулируемый, выставляется строго номинал, указанный на информационной табличке двигателя.

Не применяйте герметик на посадочное место датчика, так как его слой увеличит зазор.

Проверка питания и заземления ICM под нагрузкой

Статический замер напряжения на клеммах ICM при выключенном двигателе неинформативен. Напряжение необходимо контролировать в динамике.

Процедура:

Подключите вольтметр к силовому входу питания ICM и массе модуля.

Запустите двигатель и включите все мощные потребители: дальний свет, обогрев стекла, вентилятор печки на максимум.

Поднимите обороты до 3000 об/мин и удерживайте.

Напряжение не должно просаживаться ниже 13.0 Вольт.

Сравните показания с напряжением на клеммах АКБ. Разница более 0.5 В говорит о плохом контакте в силовой цепи.

Особое внимание уделите минусовой клемме аккумулятора и проводу заземления двигателя с кузовом. При ремонте Chevrolet Camaro с ошибкой P1377 выяснилось, что клемма «массы» на блоке цилиндров была затянута с перекосом, контактируя только одной гранью. На холостых хватало, на оборотах вибрация разрывала контакт, и ICM отключался на микросекунды.

Примеры из реальной практики ремонта

Мастерская в Ростове-на-Дону получила в ремонт Oldsmobile Aurora с Northstar V8. Код DTC P1377 проявлялся исключительно при движении на круиз-контроле со скоростью выше 110 км/ч. Два предыдущих сервиса заменили ICM и оба датчика коленвала, но эффекта не было. При проверке сканером в статике все параметры выглядели идеальными.

Инженер подключил ноутбук с осциллографом и отправился на трассу. На 115 км/ч была зафиксирована кратковременная, на 10 миллисекунд, пропажа сигнала 4X. Частотный анализ показал наложение помехи в 400 Гц, что совпадало с частотой вращения вентилятора системы охлаждения. Оказалось, что вентилятор на этих скоростях включался на малую мощность через ШИМ-регулятор, чей корпус был плохо заземлен. Помеха шла по кузову, наводилась на жгут ICM, и модуль трактовал ее как команду на сброс. Установка дополнительного конденсатора на цепь питания вентилятора полностью устранила ошибку.

Другой характерный случай — Pontiac Grand Am с кодом P1377. При разборе выяснилось, что предыдущий владелец установил шкив коленвала недостаточно глубоко, и венец релуктора сместился на 1 мм от номинальной оси вращения. На холостых оборотах биения венца хватало для генерации сигнала, а на высоких датчик «терял» зубья. Дефект вскрылся только после установки датчика с уменьшенным зазором и измерения индикатором часового типа.

Контроль после ремонта и процедура адаптации

Успешное устранение ошибки двигателя P1377 подтверждается не только отсутствием MIL, но и успешным прохождением ездового цикла активации всех мониторов. После замены датчика CKP или ICM обязательно выполняется процедура Crankshaft Position Variation Learn. Без нее РСМ не сможет точно определять пропуски зажигания, и диагностическая карта останется незавершенной. Процедура проводится дилерским прибором Tech 2 или мультимарочным сканером, поддерживающим специальные функции GM.

Только после многократного повторения цикла «холодный пуск — прогрев — нагрузка на средних оборотах — холостой ход» без регистрации кодов можно считать, что неисправность устранена окончательно.
