Ошибка DTC P1372: детальный анализ, диагностика и методы устранения

Сообщение

Техническое описание и расшифровка кода

Код DTC P1372 входит в группу диагностических кодов, отвечающих за мониторинг системы зажигания и синхронизации положения коленчатого вала. Согласно стандарту OBD-II, расшифровка звучит как "Неисправность цепи опорного сигнала зажигания — слишком высокое напряжение" или "Ignition Control Module — High Reference Signal Circuit". На автомобилях концерна General Motors этот код часто определяется как "Ignition Control Circuit High Voltage", а в документации по некоторым азиатским брендам, таким как Suzuki и Hyundai, фигурирует как "CKP Sensor Circuit Malfunction" или "Ignition Coil Feedback Signal High".

Физический смысл появления кода заключается в том, что модуль управления двигателем (ECM/PCM) регистрирует на сигнальной линии (EST/IC или IGF) напряжение, значительно превышающее номинальный опорный уровень. Если P1370 фиксирует полное отсутствие сигнала, а P1371 — его низкий уровень (замыкание на массу), то P1372 однозначно указывает на электрический перекос в сторону плюсового потенциала. Это может быть следствием замыкания на питание, наводок от высоковольтных цепей или пробоя силового каскада. Игнорирование этого кода быстро приводит к выходу из строя процессорной части блока управления, так как высокое напряжение на сигнальном входе разрушает защитные диоды аналого-цифрового преобразователя.

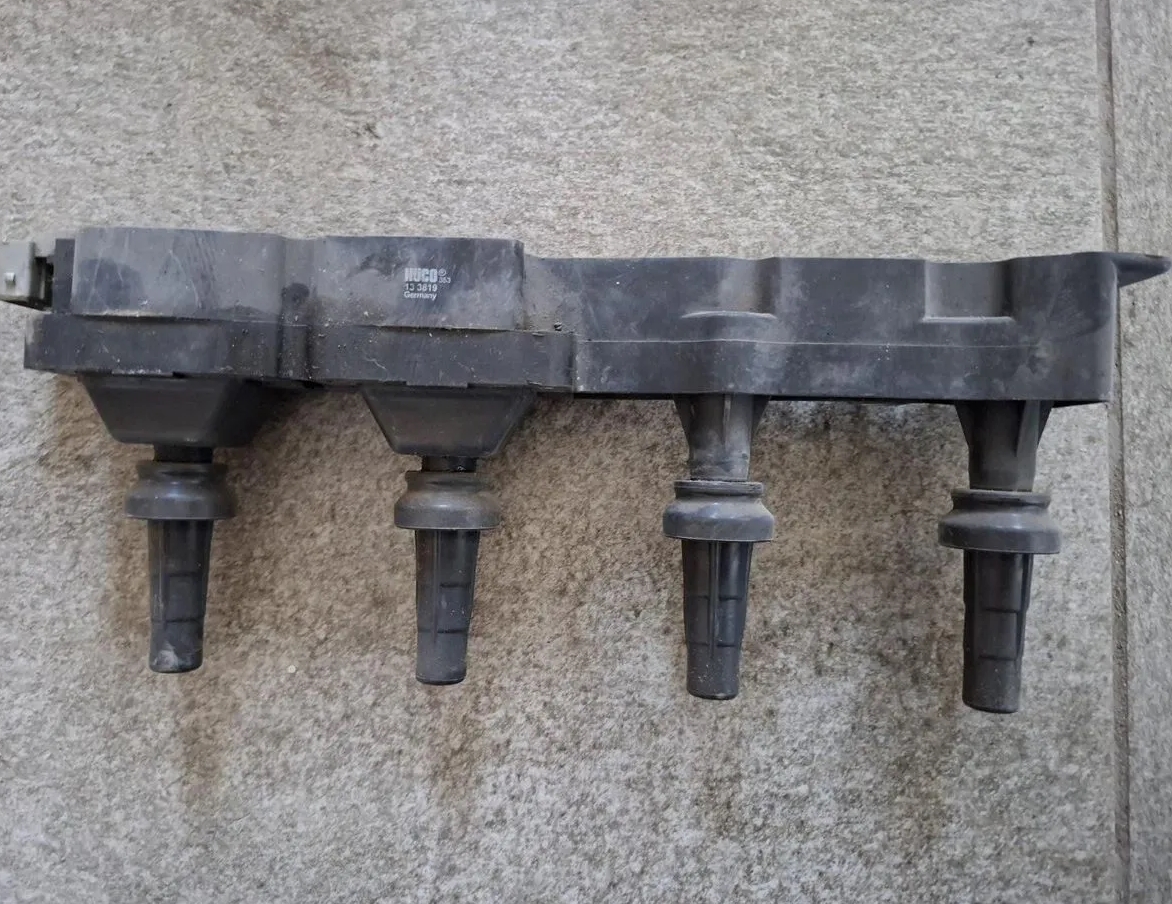

: Ошибка DTC P1372; DTC_P1370.jpg (773.05 КБ) 94 просмотра

Причина возникновения ошибки P1372

Механизм возникновения ошибки p1372 связан с нарушением изоляции, паразитными связями или внутренними дефектами компонентов системы зажигания. Важно понимать, что высокий уровень сигнала далеко не всегда означает наличие реального источника повышенного напряжения в жгуте; часто это результат отсутствия нормальной нагрузки в цепи (обрыв "массы") или неверной интерпретации помехи.

Короткое замыкание сигнальной цепи на источник питания

Наиболее грубая и распространенная причина. Сигнальный провод EST, ICM или IGF в моторном жгуте проложен в одной гофре с силовыми проводами питания датчиков (12В) или реле. При повреждении изоляции (перетирание о кронштейны, оплавление о EGR) происходит контакт медных жил. На сигнальную линию, рассчитанную на 5 Вольт, напрямую попадает бортовая сеть 12–14 Вольт. PCM немедленно фиксирует DTC P1372 и во избежание повреждения входного ключа может отключить управление зажиганием, вызвав остановку мотора.

Обрыв или плохой контакт "массы" модуля зажигания

Ситуация, обратная интуитивной логике, но встречающаяся на практике. Если модуль зажигания или катушки теряют надежное соединение с кузовной "массой", их внутренняя логика "плавает". Выходной каскад перестает нормально шунтировать сигнал, и из-за отсутствия опорного нуля потенциал на сигнальном проводе IGF может неконтролируемо подтягиваться внутренними резисторами к напряжению питания. Мультиметр в таком случае показывает на линии 8–10 Вольт, что классифицируется как высокий уровень и вызывает P1372.

Пробой силового транзистора в модуле зажигания

Внутри коммутатора или мощного транзистора индивидуальной катушки может возникнуть деградация кристалла. Если транзистор "пробит накоротко" по цепи коллектор-база, напряжение первичной цепи (которое может достигать 400 Вольт в момент коммутации) через управляющий электрод прорывается обратно в низковольтную сигнальную цепь ECM. Такие высоковольтные иглы, безусловно, фиксируются как ошибка p1372. Обычно при таком дефекте искра либо отсутствует, либо работает с перебоями.

Наводки от высоковольтных бронепроводов

Если сигнальный экранированный провод IGF проложен вплотную к высоковольтным проводам свечей (особенно старым, медным, без распределенного сопротивления), электромагнитный импульс при пробое искрового промежутка наводит на сигнальной линии паразитную ЭДС. Амплитуда наводки может быть достаточной, чтобы аналоговый вход PCM зафиксировал критически высокое напряжение. Это часто наблюдается при замене заводских проводов на дешевые аналоги без качественного подавления помех.

Неисправность датчика положения коленчатого вала (CKP)

На моторах, где алгоритм кода P1372 завязан на корреляцию сигналов CKP и зажигания, проблема может скрываться в индуктивном датчике. При внутреннем межвитковом замыкании обмотки датчика коленвала генерируемое им напряжение переменного тока на высоких оборотах резко возрастает. ECM, сравнивая это с опорным сигналом зажигания, может ошибочно интерпретировать избыточную амплитуду CKP как признак неисправности в цепи зажигания и записать P1372. Это актуально для ряда моделей Hyundai и Suzuki.

Попадание влаги в разъемы и окисление контактов

Вода в колодке модуля зажигания создает ионный мост между силовыми пинами и сигнальным контактом. Слабый электролит под действием напряжения формирует гальваническую пару. Возникает эффект "батарейки", наводя на сигнальной линии паразитный потенциал в несколько вольт, который, суммируясь с рабочим сигналом, может превысить порог регистрации высокого напряжения и вызвать P1372.

p1372 ошибка hyundai — особенности корейских моделей

На автомобилях Hyundai (в частности, с двигателями Beta, Theta и Nu) код P1372 часто прямо указывает на неисправность в цепи датчика положения коленчатого вала, а не только модуля зажигания. Специфика калибровок ECM такова, что малейшее отклонение сопротивления или формы сигнала CKP из-за загрязнения задающего диска или увеличенного зазора датчика трактуется как выход параметров зажигания за пределы нормы. Механики по ремонту Hyundai нередко сталкиваются с тем, что P1372 зажигает лампу Check Engine при полностью исправных катушках и модулях.

suzuki p1372 — специфика диагностики на японских моделях

На Suzuki (Grand Vitara, SX4, Swift с моторами серии M) suzuki p1372 чаще всего связан с выходом из строя управляющего транзистора в индивидуальных катушках зажигания. В отличие от других брендов, PCM Suzuki очень жестко контролирует амплитуду и длительность импульса обратной связи. Использование неоригинальных катушек с отличающимися электрическими параметрами первичной обмотки мгновенно вызывает генерацию ошибки suzuki p1372, так как энергия выброса самоиндукции отличается от заложенной в прошивку.

Можно ли продолжать движение на автомобиле или нужна эвакуация?

Эксплуатация автомобиля с активной ошибкой p1372 сопряжена с большими рисками, чем в случаях с P1370 и P1371.

Если код P1372 только периодически появляется в памяти как "ожидающий", лампа Check Engine не мигает, а просто горит, и мотор работает без провалов — перемещение на небольшие расстояния до сервиса теоретически возможно. Однако нужно помнить, что высокое напряжение в сигнальной цепи способно повредить процессорный блок. Если неисправность прогрессирует до постоянной, ремонт может вылиться в замену PCM, что является самым дорогим из возможных исходов.

При появлении жестких симптомов — двигатель глохнет на холостом ходу, не держит нагрузку, наблюдаются выстрелы в глушитель или впускной коллектор, смесь не воспламеняется — движение должно быть немедленно прекращено. Высокое напряжение на линии управления может означать бесконтрольное искрообразование. Искра не в такт вызывает детонацию с силой, способной разрушить поршневые кольца и перегородки. Кроме того, если не работает один-два цилиндра, вытекающее топливо гарантированно выводит из строя катализатор.

Если автомобиль не заводится (нет искры), вероятен полный пробой управляющего транзистора с КЗ на питание. В этом режиме PCM отключает выходной каскад. Пытаться заводить бесконечно долго бессмысленно и вредно: залитые свечи требуют последующей просушки или замены.

Как исправить ошибку: подробные рекомендации по ремонту

Устранение ошибки p1372 требует осторожного обращения с измерительным оборудованием, так как работа предстоит с цепями, потенциально подверженными повышенному напряжению.

Инструментальная база и подготовка к работе

Для качественной диагностики необходим мультиметр с цифровым дисплеем и функцией фиксации пиковых значений (Peak Hold), осциллограф (хотя бы двухканальный), комплект электрических схем конкретного автомобиля и тестер для проверки полупроводниковых компонентов.

Запишите все активные коды и данные стоп-кадра (Freeze Frame). Это покажет, при каких оборотах, нагрузке и температуре возникла p1372.

Сбросьте коды и запустите двигатель. Проследите, возвращается ли ошибка мгновенно или требуется прогрев. Мгновенное возвращение характерно для статического КЗ, отложенное — для термозависимых утечек или пробоев.

Визуальный и тактильный осмотр жгутов

До подключения приборов проведите осмотр проводки.

Аккуратно извлеките жгут из держателей в зоне риска: возле выпускного коллектора, под генератором, около патрубка системы охлаждения. Ищите оплавленные, задубевшие или вздувшиеся участки изоляции.

Отключите разъем PCM и разъем модуля зажигания. Осмотрите контакты под лупой. Черные подпалины от микро-дуги говорят о плохом контакте, а белый или зеленый налет — о протекании тока по влажному окислу.

Проверьте состояние высоковольтной части. Трещины в корпусах катушек, белые дорожки пробоя ("паутинка") на изоляторах свечей, раздутые бронепровода — все это источники помех, ведущие к P1372.

Электрические измерения сигнальных цепей

Это центральная часть поиска причины.

Тест на короткое замыкание к питанию

При выключенном зажигании отсоедините разъемы от PCM и от модуля зажигания (или индивидуальных катушек).

Мультиметр переведите в режим измерения сопротивления (200 кОм или 2 МОм). Один щуп подключите к сигнальному контакту (EST или IGF) на стороне жгута, идущего к PCM, второй — к плюсовой клемме аккумулятора.

При исправной изоляции сопротивление должно быть бесконечно большим (на экране "1" или "OL"). Если прибор показывает конкретные килоОмы или десятки Ом — в жгуте замыкание на питание. Придется последовательно разматывать косу и искать место контакта.

Проверка изоляции относительно массы

Второй щуп перекиньте на массу кузова. Показания также должны стремиться к бесконечности.

Если сопротивление между сигналом и массой низкое, а между сигналом и питанием также низкое, возможно, провод перетерся сразу о несколько жил. Это сложный случай, часто требующий замены участка жгута.

Динамическая проверка напряжения

Подсоедините все разъемы обратно. Найдите на разъеме модуля сигнальный провод IGF. Аккуратно проколите изоляцию тонкой иглой.

Запустите двигатель. Мультиметр в режиме DC 20V подключите между иглой и массой двигателя. Нормальный уровень сигнала подтверждения должен составлять от 1.5 до 5.0 Вольт. Если прибор показывает стабильно 10–12 Вольт — это классический симптом p1372.

Переключите мультиметр в режим AC. На исправной системе паразитное переменное напряжение (шум) не превышает 0.1–0.2 Вольта. Если мультиметр ловит скачки в 1-2 Вольта, то на сигнальную линию идут мощные высоковольтные наводки.

Проверка модуля зажигания и катушек

Поскольку p1372 может быть следствием внутреннего пробоя, статический тест часто не выявляет дефект.

Используйте осциллограф. Подключите щуп к первичной цепи катушки и синхронизируйтесь по сигналу форсунки. Сравните осциллограмму напряжения на индуктивной фазе накопления и момент пробоя. "Звон" после пробоя не должен содержать резких выбросов с амплитудой, сопоставимой с основным импульсом.

Если осциллографа нет, сравните мультиметром сопротивление первичных обмоток всех катушек. Значения должны укладываться в заводской допуск (обычно 0.4–1.5 Ом). Одинаковое сопротивление не гарантирует исправности, но значительный разброс укажет на дефектный экземпляр.

Сводная таблица контрольных параметров для ошибки P1372

Вид проверки	Точки замера	Эталон / Норма	Результат при неисправности P1372
Сопротивление сигнал-питание	Пин EST/IGF (жгут) – Плюс АКБ	Бесконечность (∞)	0.1 – 100 кОм (замыкание)
Напряжение IGF в DC	Сигнальный провод – Масса	1.5 – 5.5 В	8 – 14 В (пробой на плюс)
Переменная составляющая (шумы)	Сигнальный провод – Масса	0.0 – 0.2 В AC	Более 0.5 В AC (наводки ВВ проводов)
Сопротивление "массы" ICM	Корпус модуля – Минус АКБ	Менее 0.5 Ом	Плавающие значения или обрыв (∞)
Сопротивление CKP (индуктивный)	Контакты датчика	500 – 1200 Ом	Менее 400 Ом или более 2 кОм

Примеры из жизни, отзывы и рекомендации в ремонте

Диагностика ошибки p1372 часто становится проверкой профессиональной интуиции. Примеры из реальной практики показывают, насколько нетривиальными могут быть причины.

Случай 1: p1372 ошибка hyundai — Hyundai Elantra с мотором G4FC

Автомобиль прибыл в бокс с жалобой на провалы при разгоне. Сканер показал активный p1372. Логика подталкивала к замене катушки зажигания, так как на моторах Hyundai это "расходник". Заменили катушку 2-го цилиндра, сбросили код. Через 50 км пробега ошибка вернулась, причем опять в связке со 2-м цилиндром. Проверили разъем — сухо, контакты целы.
Углубленная проверка с осциллографом показала, что на пике нагрузки (4000 об/мин) амплитуда IGF-сигнала по 2-й катушке кратковременно подскакивает до 11 Вольт. Оказалось, что провод, идущий в жгуте к катушке 2-го цилиндра, был зажат пластиковой стяжкой прямо поверх "массового" провода фары. За два года вибраций изоляция протерлась, и сигнальный провод касался "плюса" питания лампы головного света, но только при определенном угле изгиба моторного жгута под нагрузкой. Перекладка жгута и восстановление изоляции решили проблему.

Случай 2: suzuki p1372 — Suzuki Grand Vitara с мотором M16A

Владелец самостоятельно установил комплект неоригинальных катушек зажигания с алиэкспресс. Сразу после замены выскочил suzuki p1372 и мотор начал "троить". Машину привезли в сервис. Измерение сопротивления первичной обмотки показало, что вместо штатных 0.8 Ом, китайские катушки имели 0.3 Ом. Меньшее сопротивление вызывает больший ток насыщения и, как следствие, более высокий обратный выброс ЭДС на сигнальной линии IGF. Родной PCM Suzuki, настроенный на жесткие рамки, воспринимал этот высокий выброс как P1372. Установка оригинальных катушек Denso решила вопрос без каких-либо дополнительных манипуляций с проводкой.

Случай 3: Коварный датчик коленвала на Chevrolet Aveo

Код P1372 и плавающие обороты холостого хода. В рамках диагностики проверили все сигнальные провода модуля зажигания на утечку на плюс — изоляция идеальна. Модуль катушек меняли местами с заведомо исправным — не помогло. Тогда обратили внимание на экран датчика коленвала в данных осциллографа. Зубья задающего диска создавали "рваный" сигнал с амплитудными пиками выше нормы. Причина: на зубчатом шкиве коленвала скопился слой ржавчины, который создавал неравномерный магнитный зазор и экстремальные всплески напряжения в индуктивном датчике. Очистка шкива металлической щеткой и продувка сжатым воздухом убрали P1372 полностью.

Случай 4: Окисление внутри разъема PCM на Ford Focus

Автомобиль после долгого простоя в сыром гараже. Ошибка p1372 висела постоянно, искры не было. Проверка проводов показала обрыв массы на модуле, массу восстановили — не помогло. Тогда сняли разъем с блока управления и обнаружили, что по одному из пинов сигнальной цепи "поползла" зеленая коррозия. Окисел соединял сигнальный пин зажигания с соседним контактом питания датчика (+5В). Из-за этого на линии упорно держалось напряжение около 4.8 Вольт, что значительно выше номинала для IGF в состоянии покоя. Промывка разъема изопропиловым спиртом и сушка феном полностью восстановили работу системы.

Финальная верификация и закрытие кода

После устранения первопричины выполните цикл подтверждения ремонта.

Очистите коды адаптации и ошибок через сканер.

Запустите двигатель и в разделе "Данные в реальном времени" отследите напряжение в цепи зажигания (Ignition Voltage). Признаком победы является стабильность показаний без скачков.

Используя сканер, запустите тест мониторов готовности. Дождитесь, пока монитор комплексных компонентов (Comprehensive Components) и монитор пропусков зажигания (Misfire) перейдут в статус "Готов" или "Пройден".

Совершите контрольную поездку с несколькими циклами полного прогрева и остывания двигателя. Если ошибка p1372 не вернулась ни в текущем, ни в отложенном статусе, ремонт можно считать успешным.

Ремонт ошибки P1372 — это всегда борьба с паразитным потенциалом там, где его быть не должно. Не имеет значения, идет ли речь о высоком напряжении из-за замыкания в жгуте, пробитом транзисторе катушки или наводке от неэкранированного провода. Только скрупулезный электрический анализ с мультиметром и осциллографом превращает хаотичную замену деталей в прицельное устранение дефекта.
