Ошибка DTC P1366 — техническое руководство по диагностике и ремонту

Сообщение

Заводская расшифровка кода P1366 для различных производителей

Код DTC P1366 принадлежит к диапазону P1xxx, зарезервированному стандартом OBD-II для индивидуального применения автопроизводителями. Единой универсальной расшифровки этого кода не существует. При первичной диагностике мастер обязан точно идентифицировать марку, модель, год выпуска и тип двигателя автомобиля. Интерпретация кода без привязки к конкретному производителю неизбежно уводит диагностику в ложном направлении.

На автомобилях Toyota и Lexus код P1366 имеет четкую привязку к системе изменения фаз газораспределения VVT-i. Заводская формулировка в технической документации звучит как "VVT Sensor Range/Performance Problem (Bank 2)" или "Неисправность датчика положения распределительного вала системы VVT, банк 2, выход параметра за допустимый диапазон". Данный код фиксируется блоком управления двигателем, когда фактический угол поворота распределительного вала второго банка, измеряемый датчиком CMP, стабильно расходится с требуемым значением, вычисленным ECM на основе текущих оборотов, нагрузки и температуры.

: Ошибка DTC P1366; DTC_P1366.jpg (198.32 КБ) 30 просмотров

Особую значимость этот код приобретает на спортивных моделях Lexus. Запрос лексус isf 2010г 2urgse p1364 p1366 указывает на характерную связку кодов, проявляющуюся на двигателе 2UR-GSE. В этой комбинации P1364 и P1366 часто появляются одновременно и сигнализируют о комплексной проблеме в системе зажигания или системе VVT-i высокофорсированного V8.

На автомобилях концерна Volkswagen Group код P1366 расшифровывается иначе — как "Ignition Coil Output Stage Malfunction" с привязкой к конкретному цилиндру, номер которого зависит от конфигурации двигателя и версии прошивки. На моторах W12 и некоторых V10 этот код относится к системе зажигания одного из цилиндров заднего ряда.

На автомобилях BMW код P1366 трактуется как "Misfire Cylinder With Fuel Cut-off" — пропуски воспламенения в определенном цилиндре с последующим отключением подачи топлива.

Модельный ряд автомобилей с типичной ошибкой P1366

Для Toyota и Lexus:

Lexus IS F с двигателем 2UR-GSE. Запрос лексус isf 2010г 2urgse p1364 p1366 является диагностическим маркером именно для этой модели.

Lexus GS F, RC F с тем же мотором 2UR-GSE.

Lexus LS460, LS600h с двигателями 1UR-FSE, 2UR-FSE.

Lexus RX350, ES350 с двигателями 2GR-FE.

Toyota Camry V6, Avalon, Highlander с моторами 2GR-FE, 3MZ-FE.

Для концерна Volkswagen Group:

Volkswagen Phaeton с двигателем W12 6.0.

Audi A8 с мотором W12.

Bentley Continental GT, Flying Spur с W12.

Для BMW:

BMW 7-Series, 5-Series, X5 с двигателями V8 и V12.

Причины возникновения ошибки P1366 на Lexus IS F и других моделях Toyota

Двигатель 2UR-GSE, устанавливаемый на Lexus IS F, является одним из самых высокофорсированных атмосферных двигателей V8 в истории марки. При объеме 5.0 литра он развивает мощность более 400 лошадиных сил и раскручивается до 7300 оборотов в минуту. Система VVT-i на этом моторе работает в экстремальных условиях, постоянно изменяя фазы впускных и выпускных распределительных валов в широком диапазоне.

Блок управления двигателем непрерывно сравнивает фактический угол поворота распределительного вала банка 2, измеряемый датчиком CMP, с требуемым углом, который рассчитывается на основе текущих оборотов, нагрузки и температуры охлаждающей жидкости. Если расхождение превышает 5-8 градусов и сохраняется в течение заданного количества рабочих циклов, ECM фиксирует код P1366.

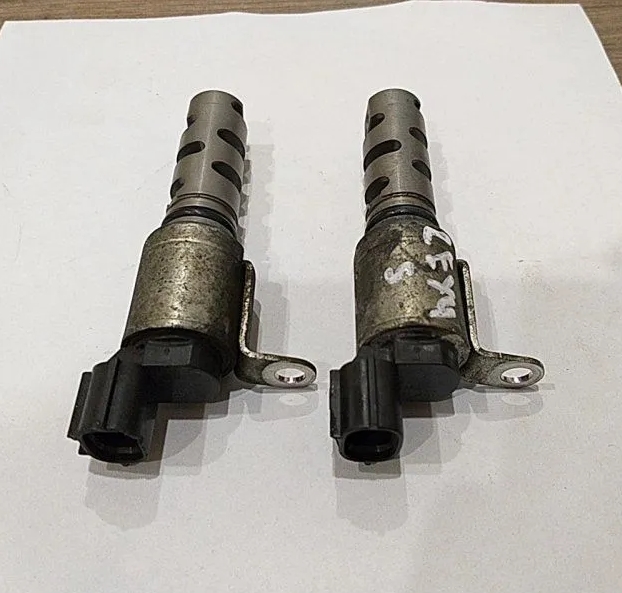

Загрязнение или отказ клапана OCV банка 2

Клапан управления муфтой VVT-i на втором банке двигателя 2UR-GSE работает в условиях высоких температур и давлений масла. Со временем на сетчатом фильтре и золотнике клапана накапливаются лаковые отложения из моторного масла. Золотник начинает заедать в гильзе, особенно на холодном двигателе, когда масло еще густое. Клапан не может точно дозировать поток масла к муфте, что приводит к расхождению фактического и требуемого углов.

На двигателе 2UR-GSE клапан OCV банка 2 расположен в задней части головки блока, у моторного щита. Доступ к нему ограничен, что часто приводит к игнорированию его обслуживания при регламентных работах.

Низкий уровень или деградация моторного масла

Двигатель 2UR-GSE предъявляет жесткие требования к качеству и уровню моторного масла. При активной езде с высокими оборотами расход масла увеличивается. Если уровень падает ниже допустимого, масляный насос начинает захватывать воздух. Давление масла в системе VVT-i падает, муфта не может удерживать заданное положение. ECM фиксирует расхождение углов и записывает P1366.

Использование масла несоответствующей вязкости или превышение интервала замены также приводит к накоплению отложений в каналах системы VVT-i и нестабильной работе.

Неисправность датчика CMP банка 2

Датчик положения распределительного вала на втором банке может давать нестабильный сигнал. Причины: перегрев чувствительного элемента, загрязнение торца датчика металлической стружкой, попадание масла в разъем, внутренняя деградация магниторезистивного элемента. Нестабильный сигнал воспринимается ECM как уход фазы, что приводит к ложной фиксации ошибки.

Механический износ муфты VVT-i

Внутренние лопасти муфты и уплотнительные кольца со временем изнашиваются. Масло начинает перетекать между полостями опережения и запаздывания, минуя лопасти. Муфта не может удерживать заданный угол, особенно при высоких оборотах, когда давление масла максимально, а утечки через изношенные уплотнения возрастают.

Характерный симптом износа муфты — появление отчетливого металлического стука или треска при запуске холодного двигателя. Звук длится 1-3 секунды и исчезает по мере заполнения муфты маслом.

Растяжение цепи ГРМ

Цепной привод ГРМ на двигателе 2UR-GSE рассчитан на весь срок службы, но при пробегах за 150-180 тысяч километров возможно растяжение цепи. Постоянное смещение фазы распределительного вала банка 2 воспринимается ECM как неисправность системы VVT-i.

Связь кодов P1364 и P1366 на Lexus IS F

Запрос лексус isf 2010г 2urgse p1364 p1366 описывает ситуацию, когда оба кода появляются одновременно. Это указывает на комплексную проблему. P1364 на 2UR-GSE часто относится к системе зажигания или к датчику CMP банка 1, а P1366 — к системе VVT-i или датчику CMP банка 2. Одновременное появление обоих кодов может быть следствием общей причины, например, низкого уровня масла, затрагивающего обе системы, или неисправности блока управления двигателем.

Пример из диагностической практики: Lexus IS F 2010 года, двигатель 2UR-GSE, пробег 95 тысяч километров. Комбинация кодов P1364 и P1366, а также P0304 и P0308 (пропуски в четвертом и восьмом цилиндрах). Двигатель работал с перебоями, горел Check Engine. Проверка уровня масла показала, что оно находится на нижней отметке щупа. Масло было черным и густым, с запахом гари. После замены масла, масляного фильтра, очистки клапанов OCV обоих банков и замены свечей зажигания все ошибки были сброшены и не возвращались.

Причины возникновения P1366 на автомобилях VAG

На двигателях W12 код P1366 указывает на отказ катушки зажигания одного из цилиндров. Причины: перегрев катушки, попадание масла в свечной колодец, износ свечи, повреждение проводки, отказ драйвера в ЭБУ.

Можно ли продолжать движение с ошибкой P1366

Для Lexus IS F и других моделей Toyota

При активной ошибке P1366 блок управления двигателем переводит систему VVT-i банка 2 в аварийный режим. Муфта фиксируется в безопасном положении. Двигатель теряет эластичность на низких и средних оборотах, увеличивается расход топлива. На спортивных моделях IS F это особенно заметно — пропадает характерная тяга на верхах, отклик на педаль газа становится вялым.

Если ошибка вызвана низким уровнем масла или загрязненным клапаном OCV, механических повреждений двигатель не получает. Кратковременная эксплуатация в щадящем режиме допустима. Однако на высокофорсированном двигателе 2UR-GSE даже кратковременная работа с неисправной системой VVT-i нежелательна, так как может привести к детонации и повреждению поршневой группы.

Если при запуске двигателя слышен отчетливый металлический стук или треск, это признак изношенной муфты VVT-i. Эксплуатация в таком состоянии категорически запрещена. Разрушение муфты может привести к попаданию металлических осколков в масляную систему и задирам вкладышей коленчатого вала. Требуется немедленная эвакуация.

Эвакуация обязательна в следующих случаях:

Металлический стук при запуске двигателя.

Мигающая лампа Check Engine.

Резкое падение мощности, двигатель не развивает обороты.

Загорание лампы аварийного давления масла.

Если индикатор Check Engine горит постоянно, посторонние шумы отсутствуют, допустимо движение до сервиса в спокойном режиме, без резких ускорений и высоких оборотов. Расстояние не должно превышать 30-40 километров.

Для VAG и BMW

При P1366 на этих автомобилях не работает один из цилиндров. Движение с троящим двигателем нежелательно из-за риска повреждения катализатора. При мигающей лампе Check Engine — только эвакуация.

Процедура исправления ошибки P1366 на Lexus IS F

Шаг 1. Компьютерная диагностика и анализ данных

Подключите сканер Techstream к диагностическому разъему. Выполните полное считывание кодов. Обратите внимание на сопутствующие ошибки. Наличие P1364 наряду с P1366, как в запросе лексус isf 2010г 2urgse p1364 p1366, требует комплексной диагностики обеих систем.

В режиме реального времени проверьте параметры системы VVT-i для банка 2:

VVT Aim Angle B2 — требуемый угол.

VVT Change Angle B2 — фактический угол.

VVT OCV Duty B2 — скважность ШИМ-сигнала на клапане.

На холостом ходу прогретого двигателя требуемый угол должен быть близок к нулю, и фактический угол должен совпадать с ним с погрешностью не более 2 градусов. Резко поднимите обороты до 3000-4000 об/мин. Требуемый угол должен увеличиться до 20-35 градусов. Фактический угол обязан последовать за ним в течение 1-2 секунд. Отставание или неспособность достичь требуемого значения указывает на проблему.

Шаг 2. Проверка уровня и состояния моторного масла

Это первоочередное действие при диагностике любого кода VVT-i.

Установите автомобиль на ровную площадку.

Прогрейте двигатель до рабочей температуры.

Заглушите мотор и подождите 5 минут.

Проверьте уровень масла щупом. Он должен находиться точно посередине между метками L и F.

Осмотрите масло на щупе. Если оно черное и имеет запах гари, выполните замену масла и масляного фильтра. Для двигателя 2UR-GSE рекомендовано масло вязкостью 5W-30 или 10W-30, полностью синтетическое, с допуском API SL или выше.

Шаг 3. Проверка клапана OCV банка 2

Клапан расположен на головке блока цилиндров со стороны впускного коллектора. На IS F доступ к нему может быть затруднен, потребуется снять часть впускного тракта.

Отсоедините электрический разъем клапана.

Измерьте сопротивление обмотки мультиметром. Для двигателя 2UR-GSE норма составляет 6.5-7.5 Ом при 20°C.

Если сопротивление выходит за пределы нормы, клапан подлежит замене. Если сопротивление в норме, проверьте механическую подвижность, подав на клапан 12 В. Исправный клапан должен издать четкий звонкий щелчок.

При заедании золотника демонтируйте клапан, промойте его очистителем карбюратора, продуйте сжатым воздухом. Обратите особое внимание на сетчатый фильтр — он должен быть прозрачным.

Шаг 4. Проверка давления масла

Если клапан исправен, а фактический угол VVT-i не достигает требуемого, измерьте давление масла механическим манометром.

Выверните датчик аварийного давления масла.

Вверните на его место штуцер манометра.

Запустите двигатель и прогрейте до рабочей температуры.

На холостых оборотах давление должно быть не менее 0.8-1.0 бар.

На 3000 об/мин давление должно подниматься до 3.5-4.5 бар.

Низкое давление масла — серьезная проблема, требующая проверки масляного насоса и маслозаборника.

Шаг 5. Проверка датчика CMP банка 2

Датчик положения распредвала на втором банке проверяется осциллографом. Сигнал должен представлять собой четкие прямоугольные импульсы с постоянной амплитудой. Пропуски импульсов или провалы амплитуды указывают на неисправность датчика или повреждение задающего диска.

Шаг 6. Проверка меток ГРМ и состояния муфты

К этому этапу переходят, если предыдущие шаги не выявили причину.

Снимите клапанную крышку банка 2.

Установите коленчатый вал в положение ВМТ первого цилиндра.

Осмотрите положение меток на звездах распределительных валов.

Проверьте муфту VVT-i на наличие радиального люфта.

Если метки смещены, цепь ГРМ растянута и требует замены. Если муфта имеет люфт более 1 мм, она подлежит замене вместе с цепью и натяжителем.

Характерные ошибки при диагностике P1366

На Lexus IS F при появлении связки p1364 и p1366 начинают с замены датчиков CMP и катушек зажигания, не проверив уровень масла. Ошибки возвращаются, так как истинная причина — масляное голодание.

Игнорирование стука при запуске. Характерный треск муфты VVT-i при холодном старте многие владельцы и даже некоторые мастера считают нормой для спортивного двигателя. Это опасное заблуждение. Стук — симптом критического износа муфты.

Замена клапана OCV без очистки масляных каналов. Старые отложения из каналов головки блока смываются свежим маслом и снова забивают сетку нового клапана.

На VAG и BMW путают трактовку P1366 с Toyota. Перед началом работ всегда уточняйте расшифровку кода для конкретного автомобиля.

Код DTC P1366 на автомобилях Lexus IS F с двигателем 2UR-GSE является серьезным сигналом о неисправности системы VVT-i второго банка. Комбинация кодов, описываемая запросом лексус isf 2010г 2urgse p1364 p1366, требует комплексной диагностики, начинающейся с проверки уровня и состояния масла. Двигатель 2UR-GSE — высокофорсированный агрегат, не прощающий пренебрежения к обслуживанию. Своевременная замена масла с правильной вязкостью, регулярная очистка клапанов OCV и внимание к посторонним шумам при запуске позволяют предотвратить серьезные поломки. При появлении P1366 владельцу IS F рекомендуется незамедлительно обратиться в специализированный сервис, имеющий опыт работы со спортивными моделями Lexus. Затягивание с диагностикой и ремонтом может привести к разрушению муфты VVT-i, задирам вкладышей коленвала и капитальному ремонту двигателя. Практика показывает, что большинство случаев P1366 на 2UR-GSE решаются заменой масла и очисткой клапана OCV, но каждый четвертый случай требует замены муфты VVT-i или цепи ГРМ. Точная последовательная диагностика позволяет избежать ненужных затрат и сохранить ресурс уникального двигателя.
