Ошибка DTC P1344: проблемы с качеством работы электрической цепи датчика C положения педали газа

Сообщение

Диагностика и устранение неисправности DTC P1344: отказ следящей цепи датчика C в модуле акселератора

Код неисправности DTC P1344 является диагностическим сигналом, указывающим на сбой в наиболее сложных конфигурациях системы электронного управления дросселем (Drive-by-Wire). В отличие от широко распространенных ошибок по датчикам A и B, появление в расшифровке индекса датчика C положения педали свидетельствует о том, что автомобиль оснащен модулем педали газа с тройным резервированием сигналов. Такая архитектура встречается на дизельных и бензиновых моторах с многоступенчатыми системами контроля крутящего момента, где критически важно исключить любое рассогласование команд водителя.

Семантика ошибки "Range/Performance" (проблемы с рабочим диапазоном/качеством работы) говорит о том, что напряжение на выходе датчика C либо не соответствует референсным значениям, зашитым в память блока управления двигателем (ECM), либо динамика изменения сигнала не совпадает с сигналами датчиков A и B. Процессор модуля управления сравнивает соотношение напряжений. Если напряжение датчика C отстает, забегает вперед или замирает при плавном нажатии, фиксируется DTC P1344.

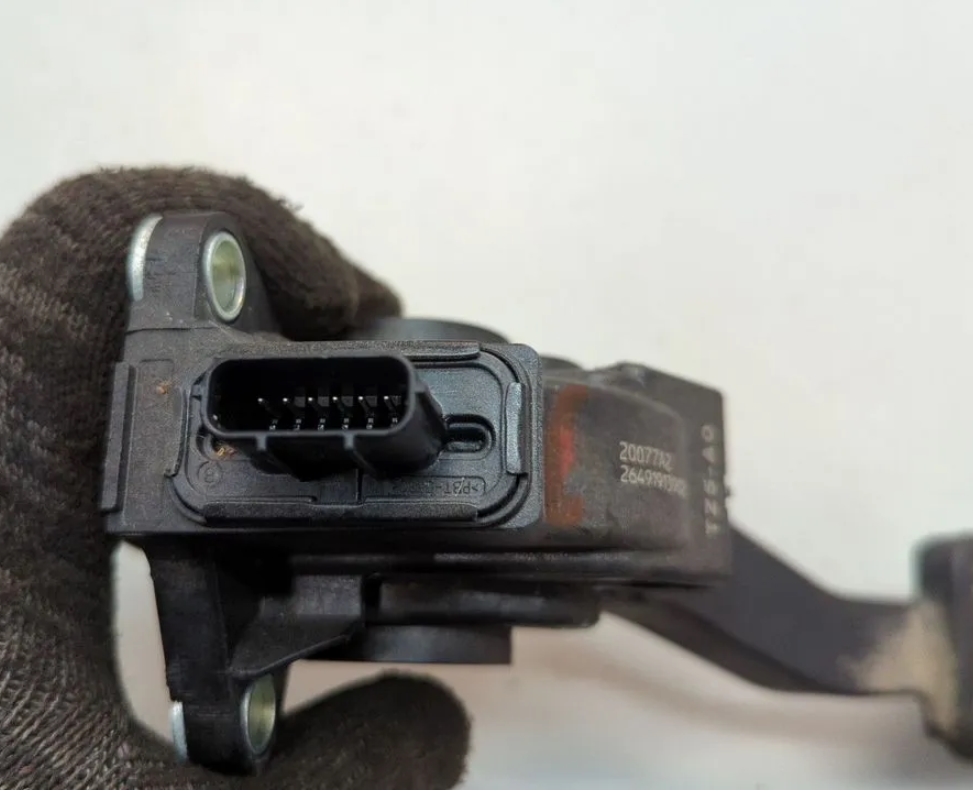

: Ошибка DTC P1344; DTC_P1344.jpg (241.49 КБ) 96 просмотров

Техническая архитектура и симптоматика неисправности

Чтобы понимать природу кода, необходимо разграничить функции трех потенциометров в педальном модуле. Датчик A и датчик B формируют основной и контрольный сигналы, на основе которых рассчитывается базовое положение заслонки. Датчик C в таких системах выполняет функцию арбитра или верификатора, сверяя истинность перемещения педали с независимой картой напряжений. В некоторых инженерных решениях он также отвечает за контрольные точки в нижнем (холостой ход) и верхнем (полный газ) положениях.

При детектировании ошибки ECM переводит систему в режим пониженной мощности. Поведение автомобиля зависит от калибровок прошивки. Типичные клинические проявления таковы: отказ отклика на педаль или сильная задержка реакции (lag), принудительное ограничение оборотов двигателя в зоне 1500–1800 об/мин, включение индикатора Check Engine и часто лампы EPC (Electronic Power Control). Двигатель может работать исключительно на холостом ходу, полностью игнорируя нажатия акселератора, либо реагировать рывками.

Причины возникновения неисправности в цепи датчика C

Локализация проблемы требует рассмотрения как внутренних дефектов педального узла, так и состояния проводной коммуникации с блоком управления.

Внутренние дефекты модуля педали газа

Износ резистивной дорожки потенциометра C. Если водитель часто передвигается в плотном потоке, работая в диапазоне 10-20% нажатия, эта зона истирается быстрее. Контактная щетка в изношенной зоне теряет соприкосновение с резистивным слоем, что приводит к кратковременным "провалам" сигнала до нуля, идентифицируемым как выход за диапазон.

Попадание агрессивной жидкости. Эксплуатация в зимний период с реагентами приводит к тому, что растаявший снег с обуви проникает внутрь корпуса педали. Солевой раствор запускает процесс электролитической коррозии на выводах потенциометра C, меняя сопротивление контактов и создавая гальваническую пару, искажающую сигнал.

Микротрещины в пайке платы. Термоциклирование (нагрев от печки зимой и охлаждение за ночь) ведет к деградации паяных соединений. Трещина на контактной площадке датчика C создает "плавающее" сопротивление, которое невозможно зафиксировать статическим тестером.

Неисправности проводки и разъемов

Перелом сигнального провода датчика C в гофре жгута. На автомобилях, где жгут педали выходит из моторного щита без запаса по длине, постоянные микросгибы жилы ведут к ее обрыву внутри изоляции. Сигнал пропадает при определенной вибрации двигателя.

Окисление пинов в промежуточных колодках. Влага, конденсирующаяся в салоне из-за забитого дренажа климатической установки, часто стекает именно в зону разъема педали, вызывая зеленый налет окислов на пине датчика C.

Проблемы в блоке управления

Выход из строя АЦП (аналого-цифрового преобразователя) канала C. Если на входе в ECM приходят корректные данные с датчиков A и B, но канал C показывает "залипшее" напряжение или шумы, а при замене педали ситуация не меняется, это указывает на внутреннюю деградацию процессорного входа в блоке управления.

Критерии принятия решения о продолжении движения

Оценка возможности самостоятельного перемещения с активным кодом DTC P1344 базируется на степени отказа системы управления моментом.

Ситуация полной потери тяги

Если педаль газа полностью не функционирует, дроссельная заслонка остается в положении холостого хода независимо от усилия нажатия, движение запрещено. Самостоятельное маневрирование в потоке невозможно, необходим вызов эвакуатора.

Ситуация глубокого ограничения мощности

Автомобиль отзывается на педаль с задержкой, но разгон возможен до 40–50 км/ч. Такой режим называется "limp mode" и предназначен исключительно для того, чтобы убрать транспортное средство с проезжей части или добраться до ближайшего безопасного места стоянки. Эксплуатировать автомобиль в таком состоянии для поездок по городу недопустимо, так как невозможность ускорения может спровоцировать аварию.

Ситуация плавающей ошибки

Индикатор Check Engine загорается спорадически, и при перезапуске мотора управление восстанавливается. Это указывает на начальную стадию износа потенциометра или микротрещину. Несмотря на кажущуюся безопасность, откладывать ремонт нельзя, поскольку отказ датчика C в момент обгона приведет к внезапному отключению тяги.

Подробный протокол исправления неисправности

Ремонт начинается с получения объективных данных. Полноценная диагностика невозможна без мультиметра с функцией записи пиковых значений и диагностического сканера, способного выводить потоковые данные (Live Data) одновременно по трем каналам APP (Accelerator Pedal Position).

Этап 1: Считывание данных и стоп-кадра

Подключите сканер, включите зажигание. Найдите параметры "APP Sensor 1" (A), "APP Sensor 2" (B) и "APP Sensor 3" (C). На многих моделях сигнал датчика C отличается по амплитуде. Например, если A при полном газе выдает 4.5 В, а B — 2.25 В, то C может быть настроен на выдачу напряжения, зеркального или инвертированного относительно A.

Медленно нажмите педаль до упора. Напряжение датчика C должно изменяться плавно, без резких скачков и замираний. Если в определенной точке график напряжения падает до 0 В или подскакивает к 5 В — контакт в датчике нарушен.

Сравните кривые. Блок управления фиксирует ошибку DTC P1344, когда соотношение C/B или C/A выходит за пределы допустимого поля коэффициентов.

Этап 2: Проверка модуля педали мультиметром

Отключите разъем от педали газа. На колодке найдите контакты, идущие на потенциометр C. Используйте электрическую схему, так как на разных авто разная цоколевка.

Установите прибор в режим омметра. Подсоединитесь к "минусу" датчика C и его сигнальному выводу. Сопротивление должно медленно расти или падать без скачков. Рывки стрелки или цифр на дисплее — повод для замены педального узла.

Проверьте полное сопротивление дорожки C. Оно должно соответствовать спецификации (часто 1.2–2.5 кОм). Выход за эти рамки говорит о деградации резистивного материала.

Проверьте отсутствие замыкания между каналами. Сопротивление между сигнальным выводом датчика C и выводом питания должно быть бесконечно большим.

Этап 3: Исключение обрыва в жгуте

Если сам модуль исправен, переходим к прозвонке линии от колодки педали до блока управления.

Отключите разъем ECM. Найдите сигнальный пин датчика C по распиновке. Замкните на стороне педали сигнальный контакт C на массу жгута. На стороне ECM измерьте сопротивление относительно кузова. Если омметр показывает бесконечность — в проводе обрыв. Если показания скачут при шевелении жгута — перелом жилы.

Проверьте изоляцию провода датчика C относительно других проводов. Пробой на соседний сигнальный провод вызывает перекрестные помехи, которые диагностика интерпретирует как искажение диапазона.

Нюанс измерения под нагрузкой

В практике автоэлектриков известен эффект "лакированной меди". Провод перетерт, но через тонкую перемычку мультиметр показывает 0 Ом. При подаче питания через нагрузку эта перемычка сгорает. Для проверки сигнальную линию датчика C нагружают автомобильной лампочкой 5 Вт. Падение напряжения не должно превышать 0.1 В относительно напряжения без нагрузки. Рост падения говорит о высоком переходном сопротивлении.

Этап 4: Проверка цепей питания и массы

Датчик C часто запитан от отдельного стабилизатора или использует раздельную "землю". Проверьте тестером напряжение питания на разъеме педали — строго 5.000 В ± 0.1 В. Заниженное напряжение исказит выходной сигнал C сильнее, чем у A или B, из-за особенностей схемы согласования. Проблема может крыться в слабом контакте в общей шине массы на кузове, к которой приходит земля от ЭБУ.

Примеры из практики ремонта и отзывы специалистов

Систематизация реальных обращений помогает выделить типичные сценарии, приводящие к коду P1344.

Случай 1: Неправильная регулировка концевика.
Дизельный внедорожник поступил с жалобой на отсутствие тяги и дымление. Сканер показал DTC P1344. Визуальный осмотр выявил, что ранее проводилась замена педали, но в процессе монтажа мастер не выставил зазор в контактной группе холостого хода, относящейся к каналу C. ЭБУ считал, что педаль всегда нажата на 3%, отчего датчик C постоянно находился вне зоны согласования с датчиком А, который показывал верный "ноль". После корректировки положения упора ошибка обнулилась.

Случай 2: Влияние дооснащения сигнализации.
На седан бизнес-класса код DTC P1344 появился после установки дополнительного иммобилайзера с функцией дистанционного запуска. Установщики, осуществляя врезку в цепь педали газа для реализации режима "прогрев", использовали некачественный скрутки и нарушили целостность экрана сигнального кабеля датчика C. Высокочастотные наводки от шины CAN-модуля автозапуска искажали слабый аналоговый сигнал потенциометра, создавая видимость пропадания сигнала. Восстановление заводского экранирования и изоляция скруток решили проблему.

Случай 3: Окисление на плате ECM.
На автомобиле, хранившемся в сыром гараже, ошибка была постоянной, педаль в сборе заменили дважды, но результата не было. Вскрытие блока управления обнаружило вздутие конденсатора в цепи фильтрации опорного напряжения 5V на входе датчика C. Пульсации напряжения создавали шум, который математический процессор воспринимал как некачественный сигнал. Перепайка конденсаторов в блоке управления восстановила функционирование.

Таблица ключевых электрических параметров для проверки цепи датчика C

Контрольная точка	Критерий исправности
Опорное напряжение на разъеме педали (C-Reference)	Стабильно 4.90 – 5.10 В
Сопротивление сигнального провода C (от педали до ЭБУ)	Менее 0.5 Ом
Сопротивление изоляции датчика C на корпус	Более 10 МОм
Плавность изменения сопротивления резистивной дорожки	Без провалов, монотонное

В процессе проведения ремонтных работ необходимо понимать, что педальный модуль с тройным резервированием является непрофилируемым узлом. Ошиповка или восстановление дорожек потенциометра C недопустима, так как это изменяет передаточный коэффициент и нарушает математическую модель арбитража сигналов в ECM. При подтверждении внутреннего обрыва или критического износа дорожки требуется замена педали в сборе с последующей адаптацией крайних положений через дилерский диагностический софт.

При ремонте цепи особое внимание уделяется качеству обжимки клемм "папа-мама" в разъемах. Ослабленный обжим сигнального провода датчика C в пине разъема создает сопротивление порядка 2–5 Ом, чего достаточно для смещения аналогового сигнала на 50–100 мВ. Этот уход напряжения как раз и выводит параметр за пределы допустимого окна, активируя ошибку P1344 при полностью исправных механических компонентах модуля.
