Диагностика и устранение ошибки DTC P1341: проблемы цепи датчика положения распределительного вала B
Код неисправности DTC P1341 является специфическим сигналом о нарушении в работе системы синхронизации двигателя. Этот код указывает на то, что блок управления двигателем (ECM/PCM) зафиксировал некорректный сигнал, выходящий за пределы допустимого диапазона, или низкое качество сигнала от датчика положения распределительного вала (CMP), обозначенного в диагностической документации как датчик B. Чаще всего данный код ассоциируется с автомобилями концерна General Motors, в частности с силовыми агрегатами Saab, где эта ошибка является типовой, однако архитектура системы применима и к другим маркам, использующим фазированный впрыск топлива.
- Ошибка DTC P1341

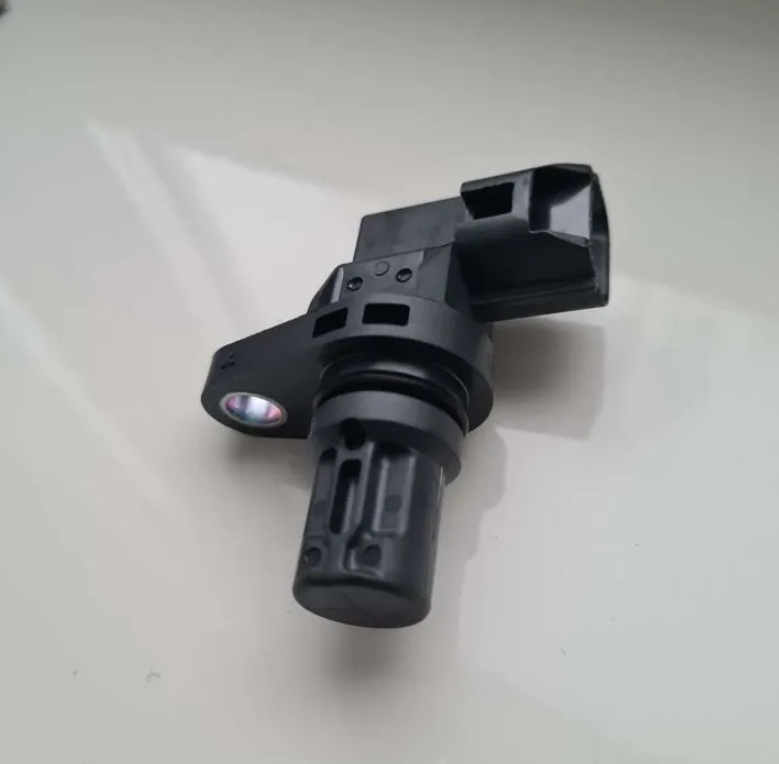

- DTC_P1341.jpg (109.34 КБ) 83 просмотра
Техническое толкование кода и симптоматика
Для точного понимания проблемы необходимо разграничивать физический смысл индекса "B". В конфигурациях двигателей с двумя распределительными валами (DOHC) или в V-образных моторах датчик "A" обычно относится к впускному распредвалу или блоку цилиндров номер один, тогда как датчик B цепи CMP соответствует выпускному распредвалу или противоположному блоку. Неисправность P1341 не всегда говорит о полном выходе датчика из строя. Блок управления способен детектировать пропадание сигнала, но формулировка "Range/Performance" (диапазон/качество работы) подразумевает, что сигнал физически присутствует, однако его временные параметры или амплитуда не совпадают с ожидаемыми калибровками относительно сигнала датчика коленчатого вала (CKP).На приборной панели загорается индикатор Check Engine. Симптомы могут варьироваться от едва заметных рывков до серьезных сбоев в работе силового агрегата. В перечень типичных симптомов входят: затрудненный пуск двигателя (увеличение времени прокрутки стартером), нестабильная работа на холостом ходу, провалы при ускорении и заметное снижение мощности. На автомобилях Saab 9.3 и Saab 9.5 с двигателями B2x5 часто наблюдается переход системы управления в аварийный режим с отключением фазорегуляторов и снижением динамики разгона.
Анализ причин возникновения неисправности
Поиск первопричины записи p1341 saab или аналогичного кода на других платформах требует системного подхода, так как электрическая часть тесно связана с механическим состоянием двигателя.Механические факторы и состояние масла
- Неисправность системы изменения фаз газораспределения (VVT). На моторах Saab частой причиной является заклинивание гидравлического клапана управления фазами (соленоида) или выход из строя исполнительного механизма (фазовращателя) выпускного распредвала. Если фактическое положение вала не совпадает с командным из-за механического подклинивания муфты, блок управления регистрирует это как недостоверность сигнала CMP.
- Низкий уровень или деградация моторного масла. Гидравлическая система фазорегуляторов крайне чувствительна к давлению и чистоте масла. Забитые шламом каналы или использование масла несоответствующей вязкости приводят к замедленному отклику механизма, что немедленно интерпретируется как ошибка P1341.
- Растяжение цепи или износ натяжителя ГРМ. Нарушение фаз газораспределения даже на несколько градусов создает постоянное угловое смещение, которое для диагностической логики выглядит как ошибка диапазона датчика.
Неисправности электрической цепи и датчика
- Повреждение проводки. На платформе Saab 9.3 с мотором B207 (как и на Opel Vectra C) жгут проводов датчика выпускного распредвала проложен в зоне высоких температур за двигателем. Изоляция со временем дубеет, трескается, что ведет к короткому замыканию сигнального провода на "массу" или экран.
- Коррозия или загрязнение контактов разъема. Масляный туман из системы вентиляции картера может проникать в разъем датчика, создавая паразитное сопротивление, искажающее слаботочный цифровой сигнал (обычно это сигнал Холла с напряжением 5 или 12 В).
- Отказ самого чувствительного элемента. Магниторезистивный сенсор может терять чувствительность из-за перегрева или намагничивания рабочего зазора металлической пылью, что ведет к пропаданию импульсов на высоких оборотах и появлению кода DTC p1341.
Оценка возможности дальнейшего движения
Вопрос о том, можно ли эксплуатировать автомобиль с активной ошибкой P1341, требует дифференцированного подхода. Логика управления современных двигателей построена на избыточности: при потере корректного сигнала от датчика распредвала "B" блок управления переходит на режим "limp home".Когда можно доехать до сервиса своим ходом
- Если двигатель запустился и работает относительно ровно. Управление впрыском и зажиганием будет синхронизировано только по сигналу датчика коленчатого вала без учета фаз, что приведет к повышенному расходу топлива и снижению мощности, но позволит покинуть скоростную магистраль и добраться до места ремонта.
- Отсутствует детонация. Если детонационные стуки не прослушиваются, двигатель не перегревается и не троит критически сильно, то риск механического повреждения минимален.
Критические сигналы к немедленной остановке и эвакуации
- Сильная вибрация и металлический стук в зоне ГРМ. Это может указывать на обрыв цепи или критический перескок фаз, что на двигателе, например, B205L Saab 9-3 чревато встречей клапанов с поршнями.
- Двигатель глохнет на ходу и отказывается перезапускаться. Если коленвал вращается, а вспышек нет, дальнейшие попытки пуска могут разрядить АКБ и усугубить проблему, заливая свечи.
- Горящий индикатор давления масла одновременно с Check Engine. Это свидетельствует о глобальных проблемах со смазкой, делающих движение фатальным для турбокомпрессора и вкладышей.
Методология поиска и устранения неисправности
Ниже представлен алгоритм ремонта, основанный на анализе заводских мануалов WIS (для Saab) и обобщенного опыта специалистов по диагностике. Работа требует наличия мультиметра, осциллографа (желательно) и сканера с поддержкой отображения параметров в реальном времени.Этап 1: Верификация кода и параметрическая диагностика
Первичная операция — не сброс ошибок, а чтение стоп-кадра. Необходимо зафиксировать, на каких оборотах и при какой температуре проявилась неисправность. Если ошибка p1341 saab фиксируется как "текущая" и не сбрасывается после выключения зажигания, переходим к проверке электрики. Если ошибка "сохраненная" или "спорадическая", велика вероятность плавающего контакта.С помощью диагностического сканера следует вывести графики "Desired Camshaft Angle" (желаемый угол) и "Actual Camshaft Angle" (фактический угол) для банка, где расположен датчик B. На холостом ходу рассогласование должно стремиться к нулю (допуск обычно не более ±2 градусов). Если фактический угол зависает или не совпадает с целевым — проблема в механике ГРМ или масляной системе VVT, а не в датчике.
Этап 2: Проверка цепи питания и сигнала
Для датчиков Холла, используемых в концерне GM/Saab, распиновка обычно следующая: питание 5 или 12В, масса, сигнал. Отключите разъем датчика B и проверьте тестером:- Напряжение питания на соответствующем пине при включенном зажигании. Отклонение от номинала указывает на обрыв в жгуте или плохую "землю" в блоке управления.
- Качество "массы". Измеряется сопротивление между минусовым контактом разъема и кузовом — должно быть не более 0.3 Ом.
Лучший метод проверки — осциллограмма. Снимите сигнал с сигнального провода относительно массы на работающем двигателе. Вы должны увидеть четкую меандру с правильной скважностью. Наличие "дребезга", провалов напряжения ниже порога логической единицы или плавающих фронтов указывает на деградацию датчика или наводки от высоковольтных проводов зажигания.
Этап 3: Проверка механической синхронизации и системы VVT
Опыт ремонтов показывает, что, если электрические тесты пройдены успешно, в 70% случаев виновником является не датчик B цепи CMP, а соленоид управления фазами (OCV).- Демонтируйте клапан управления фазами (соленоид) выпускного распредвала. Проверьте сопротивление обмотки, оно должно соответствовать номиналу (обычно 8-14 Ом). Подайте на контакты 12В — шток должен двигаться четко, без заеданий.
- Осмотрите сетчатый фильтр соленоида. Забитый грязью фильтр — частая причина p1341 saab на моторах, где владельцы пренебрегали интервалами замены масла.
- Снимите клапанную крышку и проверьте установочные метки ГРМ. На моторах Saab H-серии (B205/B235) при провороте коленчатого вала до совмещения меток на шкиве, метки на звездах распредвалов должны четко совпадать с верхней плоскостью головки блока.
Этап 4: Замена компонентов и адаптация
Если тесты выявили дефект датчика, замена должна производиться с очисткой посадочного места. Недопустима установка на герметик, если это не предусмотрено конструкцией, так как расстояние до задающего диска критично важно.После устранения физической причины ошибки на некоторых моделях требуется процедура адаптации (обучения) датчика. Для Saab 9.3 с двигателем B207 процедура "Camshaft Adaptation" выполняется через Tech2 или дилерский софт. Игнорирование этого шага может привести к повторному появлению кода.
Примеры из практики и примечания к ремонту
Опираясь на отзывы диагностов, часто встречаются сценарии, где логика ошибки направляла мастеров по ложному пути.Случай 1: Периодический P1341 на горячую. Автомобиль Saab 9-5 Aero, мотор B235R. Ошибка возникала только после интенсивного разгона и полностью пропадала после остывания. Замена датчика CMP (выпуск) результата не дала. Детальный осмотр выявил микротрещину в корпусе гидравлического натяжителя цепи ГРМ. На горячем масле давление в натяжителе падало, цепь просаживалась, и угол фаз смещался на 3-4 градуса, выходя за пределы допуска. Проблема была решена заменой натяжителя.
Случай 2: Влияние неоригинального генератора. На Opel Vectra C (аналог Saab 9-3) с мотором Z22SE после замены генератора на неоригинал возник код P1341. Осциллограф показал сильные высокочастотные помехи в цепи питания датчика 5В, наводимые диодным мостом генератора. Датчик Холла не мог сформировать чистый сигнал. Установка оригинального генератора Bosch решила проблему.
Случай 3: Химическая чистка. В практике ремонта Saab 9-3 часто встречается ситуация, когда ошибка p1341 saab 9.3 уходит после промывки системы смазки. Если параметры по сканеру показывают "залипание" угла, перед дорогостоящей заменой муфты VVT есть смысл выполнить промывку двигателя промывочным маслом с коротким интервалом замены. В ряде случаев это возвращает подвижность плунжерам фазовращателя.
Таблица контрольных значений для проверки датчика B (CMP)
| Проверяемый параметр | Нормативное значение |
|---|---|
| Напряжение питания датчика (на разъеме со стороны жгута) | 4.8 – 5.2 В (или 12 В в зависимости от модификации) |
| Сопротивление сигнальной цепи относительно массы (при отключенном ЭБУ) | Более 1 МОм |
| Сопротивление обмотки соленоида VVT (ОCV) | 8 – 14 Ом при 20°C |
| Максимальное рассогласование фаз (Actual vs Desired) на ХХ | Не более ±2° |
