Диагностический код неисправности DTC P1334: Анализ эффективности системы EGR в режиме холостого хода
Код DTC P1334 («Minimum EGR Throttle Position Sensor Shutdown Performance») представляет собой диагностическую проблему, с которой часто сталкиваются владельцы автомобилей Saab, а также некоторых моделей Ford и General Motors. В технической литературе этот код также может интерпретироваться как «Эффективность системы (EGR) при указании датчиком положения дроссельной заслонки режима холостого хода». В данном материале представлен детальный анализ причин возникновения ошибки, алгоритм действий для водителя и пошаговое руководство по устранению неисправности для специалистов.

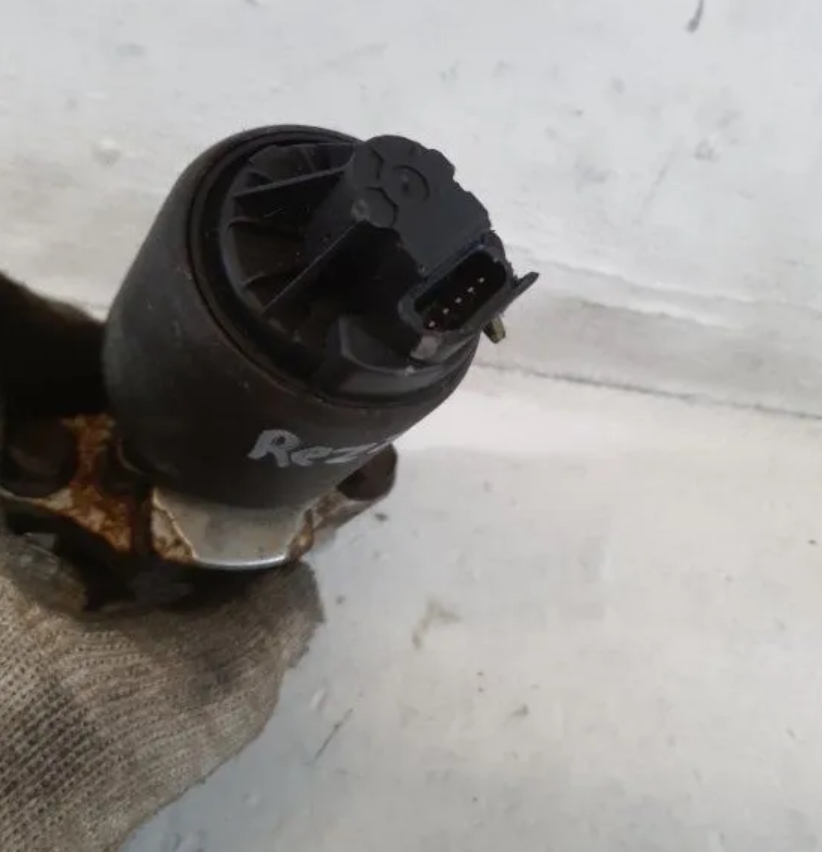

- P1334 Ошибка двигателя
- DTC_P1334.jpg (186.95 КБ) 71 просмотр
1. Причины возникновения ошибки DTC P1334
Для точной диагностики необходимо понимать, что блок управления двигателем (PCM или ECM) фиксирует этот код, когда сигнал с датчика положения дроссельной заслонки системы EGR выходит за допустимые пределы в момент включения зажигания. Согласно техническим спецификациям, ошибка p1334 регистрируется при напряжении в закрытом положении заслонки EGR менее 3,83 В или при напряжении в открытом положении более 0,93 В .Важно отметить, что в зависимости от марки автомобиля причины могут кардинально различаться. Существует две основные группы неисправностей:
1.1. Неисправности системы рециркуляции отработавших газов (EGR)
В эту категорию попадают проблемы непосредственно с механизмом EGR и его электроникой:- - Механические поломки исполнительного механизма (EGRTP): Сам actuator (привод дроссельной заслонки EGR) может выйти из строя из-за износа шестерен или заклинивания. Это характерно для автомобилей с большим пробегом, где система не подвергалась регулярной очистке.
- - Нагар на дроссельной заслонке: Отложения углерода (сажи) препятствуют полному закрытию или открытию заслонки, из-за чего датчик положения выдает некорректные значения напряжения при старте.
- - Электрические дефекты цепи: Обрыв, короткое замыкание или высокое сопротивление в жгуте проводов, ведущем к датчику положения EGR. Особое внимание стоит уделить разъемам — окисление контактов или их повреждение часто вызывают плавающую ошибку .
1.2. Специфика для Saab (Trionic T7): Кассета зажигания
Владельцам автомобилей Saab 9-3 и 9-5 необходимо знать об уникальной особенности системы управления двигателем Trionic 7 (T7). В этих автомобилях функция определения пропусков зажигания и детонации интегрирована в кассету зажигания (Direct Ignition Cassette). При появлении кода DTC p1334 вместе с кодом P1312 или P0340 это практически всегда указывает на внутреннюю неисправность кассеты зажигания, а не на систему EGR .Совет из практики: Если на Saab чек загорается и гаснет самопроизвольно, двигатель работает без рывков, но ошибка возвращается — проблема в 99% случаев кроется в разряде кассеты зажигания, а не в «механике» EGR .
2. Можно ли продолжать движение? Оценка рисков
Вопрос безопасности и сохранности двигателя — приоритетный.2.1. Ситуация «Критично» (Нужна эвакуация)
Эвакуация потребуется в том случае, если ошибка сопровождается физическими симптомами:- - Двигатель троит, сильно вибрирует на холостых оборотах.
- - Автомобиль глохнет при попытке нажать на газ или при сбросе газа.
- - Ощущается потеря мощности, машина не едет.
2.2. Ситуация «Условно допустимо»
Если из симптомов присутствует только Check Engine и, возможно, небольшая плавающая тяга, но мотор заводится и работает стабильно — ехать своим ходом до места ремонта можно. Однако стоит избегать высоких нагрузок и резких ускорений, так как система EGR влияет на детонацию и температурный режим камеры сгорания.3. Подробный алгоритм исправления ошибки
Ниже приведен регламент работ для специалистов. Диагностику необходимо начинать с визуального осмотра и заканчивать проверкой сложных электронных модулей.3.1. Первичная проверка и логирование данных
Подключите сканер (Tech 2 для Saab или универсальный OBD2 сканер для Ford/Opel). Считайте не только текущий код, но и «зависшие» коды (Pending).| Параметр проверки (PID) | Нормальное значение | Диагностическое действие |
|---|---|---|
| Напряжение датчика EGR при включении зажигания (Closed Position) | Должно быть выше 3.83 В | Если ниже — ищем обрыв «массы» или люфт заслонки |
| Напряжение датчика EGR при полном открытии | Должно быть ниже 0.93 В | Если выше — заслонка не закрывается мех. или короткое замыкание в цепи 5В |
3.2. Проверка и очистка (Ford, Opel, GM)
Если вы имеете дело с американскими или европейскими дизельными/бензиновыми двигателями (кроме специфики Saab):1. Демонтаж: Снимите корпус дроссельной заслонки EGR.
2. Механический тест: Вращайте заслонку вручную. Не должно быть закусываний, люфта и пружинного «прилипания» перед закрытием.
3. Очистка: Используйте специальный очиститель карбюратора или системы EGR. Важно: Не применяйте острые предметы, чтобы не повредить зеркало поверхности заслонки. Удалите нагар со стенок корпуса, где садится заслонка.
4. Замена компонентов: Если очистка не помогла, замените сервопривод (актуатор) EGR в сборе, так как датчик положения часто является его неотъемлемой частью.
3.3. Специфика ремонта и примеры из жизни (Saab 9-5)
Кейс №1: В сервис обратился владелец Saab 9-5 с пробегом 180 000 км. Жалоба на периодически загорающийся Check Engine с кодом p1334. Машина едет отлично, но чек живет своей жизнью.Решение: Механик, знакомый с системой Trionic, не стал лезть в EGR. Он проверил кассету зажигания. Внешних повреждений не было, но при тестировании сканером Tech2 в разделе «Ignition Discharge Module Diagnose» был обнаружен параметр «Failure Status». Внутренняя электроника кассеты давала сбой в цепи детонации для 3 и 4 цилиндров. Замена кассеты на новую (оригинал) и свечей NGK PFR7H-10 полностью решила проблему .
3.4. Полное руководство по замене кассеты зажигания (для Saab)
Если вы убедились, что проблема именно в кассете, следуйте этому регламенту, чтобы не убить новую деталь:1. Отсоединение: Отодвиньте красный фиксатор на разъеме кассеты и отсоедините жгут.
2. Демонтаж: Выкрутите 4 торксовых болта (размер E8 или Torx 40). Аккуратно извлеките кассету, раскачивая ее вертикально вверх.
3. Критическое правило масла: В нижней части кассеты зажигания Saab находится масло для охлаждения транзисторов. Не переворачивайте кассету вверх дном!
4. Установка: Перед установкой новой кассеты осмотрите свечные колодцы. Установите новую кассету. После того как вы установили новую кассету, не спешите заводить двигатель. Подождите 15-20 минут, чтобы масло стекло на дно кассеты. Если завести сразу, кассета перегреется и выйдет из строя в первый же час работы .
3.5. Электрические проверки (Прозвонка цепи)
Если замена механики и кассеты не дала результата, используйте мультиметр.- - Проверьте опорное напряжение: На контакте датчика EGR должно быть стабильные 5.0 Вольт (не 4.8 и не 5.2). Отклонения указывают на проблемы с PCM.
- - Проверьте цепь «массы» (Signal Ground): Прозвоните сопротивление между контактом датчика и массой двигателя. Оно должно стремиться к 0 Ом.
- - PCM: Замена блока управления требуется крайне редко, только если все цепи и механизмы исправны, но параметры напряжения все равно выпадают за пределы 0.93В / 3.83В .
