Диагностика и устранение ошибки DTC P1332: Низкое напряжение в цепи управления наддувом

Появление на приборной панели индикатора Check Engine всегда вызывает у водителя чувство тревоги, а когда сканер выдает код DTC P1332, это ставит в тупик даже некоторых специалистов. Связано это с тем, что описание ошибки «Низкое напряжение в электрической цепи управления стороной высокого давления наддува турбокомпрессора/ компрессора супернаддува» встречается в технической литературе не так часто, как хотелось бы.

В этой статье мы подробно разберем, что на самом деле означает этот код, где искать проблему и как вернуть автомобилю былую мощность. Информация будет полезна как для профессионалов автосервиса, так и для продвинутых автолюбителей, занимающихся ремонтом самостоятельно.

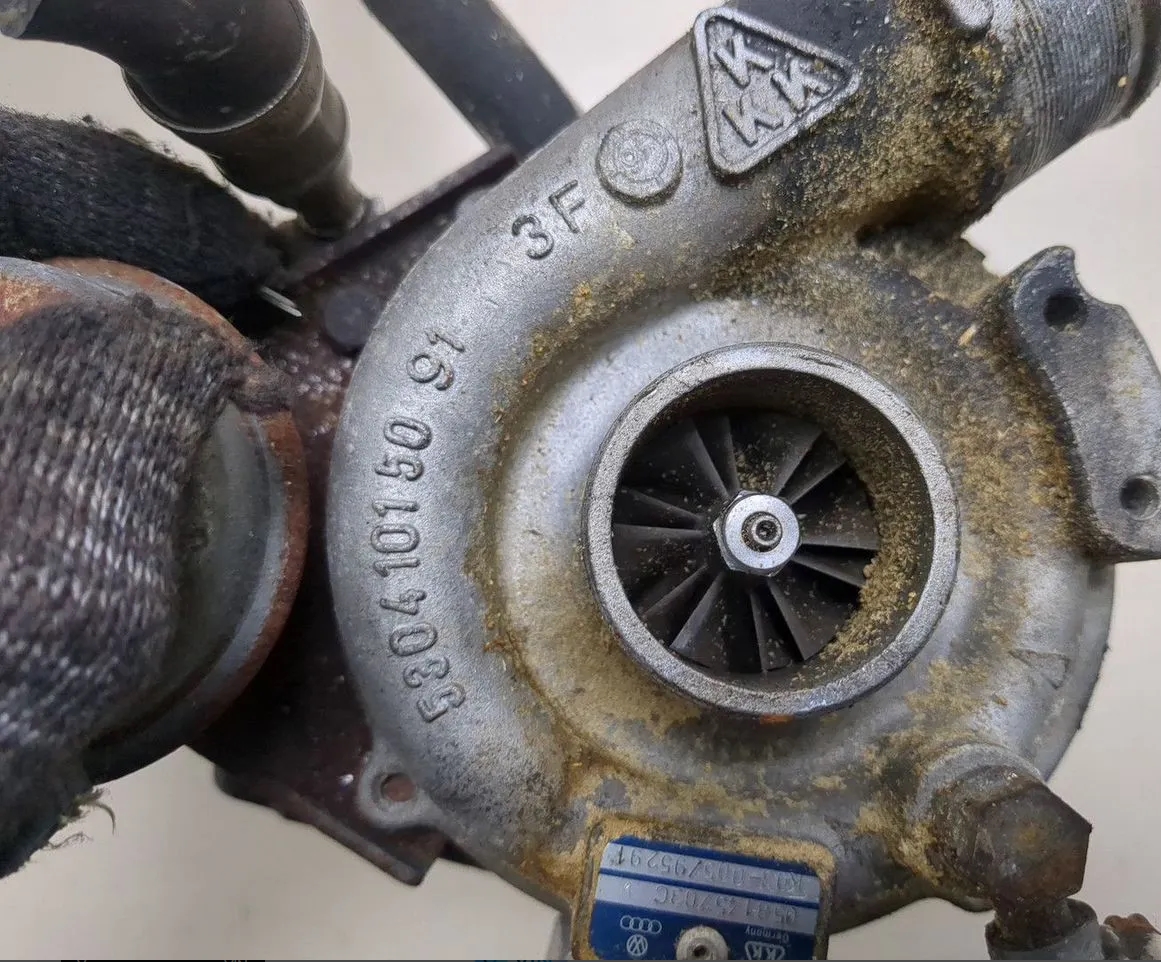

: P1332 Ошибка двигателя; DTC_P1332.jpg (710.63 КБ) 74 просмотра

Что скрывается за кодом P1332: Анализ первоисточников

Первая сложность, с которой сталкивается диагност, это вариативность расшифровки P1332 в зависимости от марки автомобиля. В отличие от стандартизированных кодов OBD2, производители часто используют диапазон P1300-P1339 для собственных нужд, описывая различные системы.

Проанализировав техническую документацию, можно выделить три основных направления возникновения этого кода:

1. Система управления наддувом (Ford, Mazda, Land Rover)

На большинстве американских и некоторых европейских автомобилях код P1332 напрямую относится к цепи управления давлением наддува . Блок управления (PCM) отслеживает электрический сигнал актуатора Wastegate (перепускного клапана турбины) или bypass-клапана. Когда PCM подает команду на открытие/закрытие, но получает напряжение или сопротивление, не соответствующее расчетным значениям (низкий уровень сигнала), регистрируется ошибка.

2. Система изменения фаз газораспределения (Volvo, Mercedes)

Существует значительная путаница с этим кодом на автомобилях Volvo. Многие технические источники подтверждают, что для шведского автопроизводителя P1332 расшифровывается как проблема с CVVT (непрерывное изменение фаз). В частности, речь идет о «клапане сброса давления» или соленоиде системы VVT . Это подтверждается тем, что ошибка часто идет в паре с кодами P0013 или P0033, указывающими на цепь управления распредвалом.

3. Система зажигания и детонации (BMW, Audi, VW)

На немецких автомобилях (BMW E46, E39, VAG с двигателями V8) DTC P1332 может быть зашифрован как «Датчик детонации 4 — низкий уровень сигнала» . В этом случае проблема кроется в пьезоэлектрическом датчике, который «слышит» стук двигателя.

Резюме по определениям

Чтобы точно понять, в каком направлении двигаться, первым делом необходимо уточнить описание ошибки через дилерское программное обеспечение или проверенные мануалы конкретно для вашей модели (марки) автомобиля. Если в описании фигурируют слова «турбокомпрессор», «наддув» или «сверхнаддув» — читайте раздел ниже. Если указаны «детонация» или «распредвал» — диагностика будет иной.

Причины возникновения ошибки P1332

Если мы остановились на версии с системой наддува, то «Низкое напряжение в цепи» — это вердикт электрической, а не механической части. Механика здесь страдает лишь как следствие. Ключевые причины:

1. Обрыв или короткое замыкание в цепи управления актуатором (Wastegate). Проводка перетирается о патрубки или выпускной коллектор, так как находится в зоне высоких температур.

2. Высокое сопротивление в контактах (окисление). Разъемы возле турбокомпрессора подвержены воздействию агрессивной среды (масло, грязь, соль). Даже незначительное увеличение сопротивления в 1-2 Ома воспринимается блоком управления как падение напряжения.

3. Выход из строя электромагнитного клапана управления наддувом (Boost Pressure Control Valve). Внутреннее замыкание витков обмотки соленоида приводит к снижению сопротивления цепи ниже допустимого (обычно ниже 8-12 Ом).

4. Неисправность блока управления (PCM). Крайне редкая причина, но также имеющая место быть (например, выход из строя драйвера управления в блоке).

Можно ли ехать с ошибкой P1332? Оценка рисков

Вопрос безопасности и сохранности мотора при появлении этой ошибки зависит от режима движения и «поведения» автомобиля.

Эвакуация нужна НЕМЕДЛЕННО в следующих случаях:

- Двигатель не развивает обороты выше 3000 об/мин (аварийный режим).

- Автомобиль сильно «тупит», дергается при нажатии на газ, расход топлива вырос в 2 раза.

- Из выхлопной системы идет черный дым (перелив топлива).

- Ошибка сопровождается сторонними шумами: свист, звон или стук из моторного отсека.

Можно продолжить движение (с осторожностью):

Если ошибка появилась один раз, машина едет нормально (но тяга на верхах чуть хуже), а Check Engine горит ровно, без мигания — до сервиса можно добраться своим ходом. Важно помнить: при ошибке P1332, связанной с наддувом, PCM часто отключает управление турбиной. Клапан Wastegate остается открытым (или закрытым — в зависимости от конструкции), давление наддува не растет. Это значит, что вы поедете как атмосферник. Турбокомпрессор не раскручивается до опасных оборотов — это снижает риск его разрушения, но динамика автомобиля будет значительно потеряна.

Как исправить ошибку P1332: Пошаговое руководство

Переходим к практической части ремонта. Ниже приведена логическая схема проверки для специалистов.

Шаг 1: Визуальный осмотр и документация

Перед любыми манипуляциями с электроникой обязательно снимите показания стоп-кадра (Freeze Frame). Запишите параметры: обороты двигателя, нагрузку, температуру ОЖ при моменте фиксации ошибки. Очистите код и запустите двигатель. Посмотрите, является ли ошибка «плавающей» (возникает при прогреве/рывке) или «жесткой» (возвращается моментально).

Шаг 2: Проверка актуатора (Wastegate/By-pass)

Отключите разъем от соленоида управления наддувом (обычно находится на корпусе турбины или на впускном коллекторе).

- Сопротивление: Возьмите мультиметр в режиме Омметра. Измерьте сопротивление между выводами соленоида. Норма для большинства клапанов управления наддувом: от 10 до 30 Ом. Если сопротивление стремится к нулю (КЗ) или бесконечности (обрыв) — клапан под замену.

- Отсутствие КЗ на массу: Проверьте, не звонит ли один из выводов на корпус/массу автомобиля. Не должно быть замыкания.

Шаг 3: Проверка питающей цепи и проводки

На отключенном разъеме включите зажигание.

Действие	Режим мультиметра	Норма
Масса (GND)	Вольтметр (постоянный ток)	Менее 0.1 В между массой разъема и минусом АКБ
Питание реле	Вольтметр (постоянный ток)	Бортовое напряжение (11.5В – 14.5В) на одном из выводов
Сигнальная цепь (к PCM)	Омметр	Целостность (0 Ом) до фишки блока управления, нет КЗ на массу

Важно! Проверку целостности провода от разъема до ЭБУ лучше делать прозвонкой с «шевелением» жгута, так как часто микротрещина в проводке возникает именно в месте перегиба.

Шаг 4: Динамическая проверка с актуатором (Нагрузочная)

Если пассивные тесты прошли, но ошибка возвращается, нужно проверить работу драйвера PCM и самого соленоида в работе.

- С помощью сканера активируйте привод (Biacutation Test). Управляйте клапаном наддува принудительно (меняйте скважность ШИМ-сигнала). Вы должны слышать отчетливые щелчки работы клапана.

- Возьмите лампу-пробник (2-3 Ватта). Подключите ее вместо соленоида. При активации проверки через сканер лампа должна мигать, меняя яркость. Если лампа не горит или горит тускло — проблема в проводке или драйвере блока.

Шаг 5: Механическая проверка (для Ford/Volvo)[/h5]
В некоторых случаях P1332 может быть следствием механики, создающей нагрузку на электрику.

[list]- Ford: Проверьте шток актуатора Wastegate. Он должен двигаться свободно, без закусываний. Заклинившая заслонка создает дополнительный ток, который блок управления расценивает как электрическую проблему.[/list]
[list]- Volvo: Проверьте клапан CVVT. Часто его сеточка забивается продуктами износа масла, и он перестает держать давление, но электроника сигналит о низком напряжении в цепи .[/list]

[h3]Примеры из практики и отзывы[/h3]
Рассмотрим «живые» случаи с профильных форумов и сервисных бюллетеней:

[h4]Пример №1: Ford Focus RS (2.5T)

Проблема: Ошибка P1332 вылезала исключительно при резком сбросе газа на 3-й передаче. При спокойной езде код не вылезал.
Диагностика: Статическая проверка показала норму. Осциллограф зафиксировал всплеск напряжения (иголки) в момент закрытия дросселя.
Решение: Оказался подклинивающий клапан рециркуляции наддува. При резком закрытии он успевал провернуться, создавая механический стопор и скачок тока. Замена клапана решила вопрос.

Пример №2: Volvo XC90 2.5T

Проблема: Машина приехала на тяге «атмосферника», код P1332. Мастер по привычке заменил соленоид турбины — без изменений.
Решение: Опытный диагност проверил разъем ЭБУ. В фишке блока управления нашел следы масла (капиллярный подсос по жгуту проводов от датчиков ГРМ). Масло попало на контакты драйвера управления наддувом, увеличив сопротивление. Была очистка разъема и замена прокладок клапанной крышки.

Пример №3: Mazda CX-7

Решение: Стандартная проблема — обрыв «плюсового» провода в жгуте возле перегородки моторного отсека (термоусадка перетерлась о кронштейн кузова). Визуально изоляция была цела, но медная жила внутри перегорела от вибрации и нагрева. Проводка расплетена, отремонтирована пайкой.

Заключительные рекомендации по ремонту

Подводя итог, хочется дать несколько технических советов:

Не спешите с выводами. Самая частая ошибка при DTC P1332 — это покупка нового турбокита или клапана наддува без диагностики проводки. Статистика показывает, что в 40% случаев виноваты разъемы и проводка, а не сам соленоид.

Используйте дилерское ПО. Универсальные сканеры часто показывают лишь общую формулировку. Только оригинальное ПО (VIDA для Volvo, WDS/IDS для Ford) точно укажет, какой именно узел (VVT или Boost) вызывает падение напряжения.

Смотрим оплетку. Особое внимание уделите участкам жгута, проходящим возле турбины и выпускного коллектора. Высокие температуры делают изоляцию хрупкой, провода оголяются и замыкают на массу при вибрации.

Систематический подход и внимательность к электрическим параметрам помогут победить эту ошибку без лишних финансовых затрат на замену заведомо исправных узлов.
