P1300 Ошибка двигателей Toyota, Mitsubishi, Hyundai и другие - описание и решение

Сообщение

Ошибка DTC P1300: неисправность системы зажигания на Toyota, Mitsubishi, Hyundai и других марках

DTC P1300 — это один из самых известных кодов неисправности в семействе P13xx, который практически на всех платформах связан с системой зажигания. Его универсальная расшифровка звучит как "Ignition System Malfunction" или "Igniter Circuit Malfunction", и он указывает на то, что блок управления двигателем (ECM) зафиксировал сбой в цепи управления зажиганием. Наиболее часто p1300 тойота и p1300 ошибка тойота встречаются на автомобилях Toyota с двигателями серий A, ZZ, AZ и GR, однако этот код также хорошо знаком владельцам Mitsubishi, Hyundai, Lexus и некоторых моделей Saab.

В отличие от кодов серии P12xx, которые затрагивают систему охлаждения, топливоподачу или форсунки, код p1300 сигнализирует о том, что ECM не получает корректного сигнала обратной связи от катушек зажигания (IGF — Ignition Feedback) или обнаружил обрыв в цепи управления транзистором катушки (IGT — Ignition Timing). Без этого сигнала ECM не может подтвердить, что искра действительно была сгенерирована, и переходит в аварийный режим.

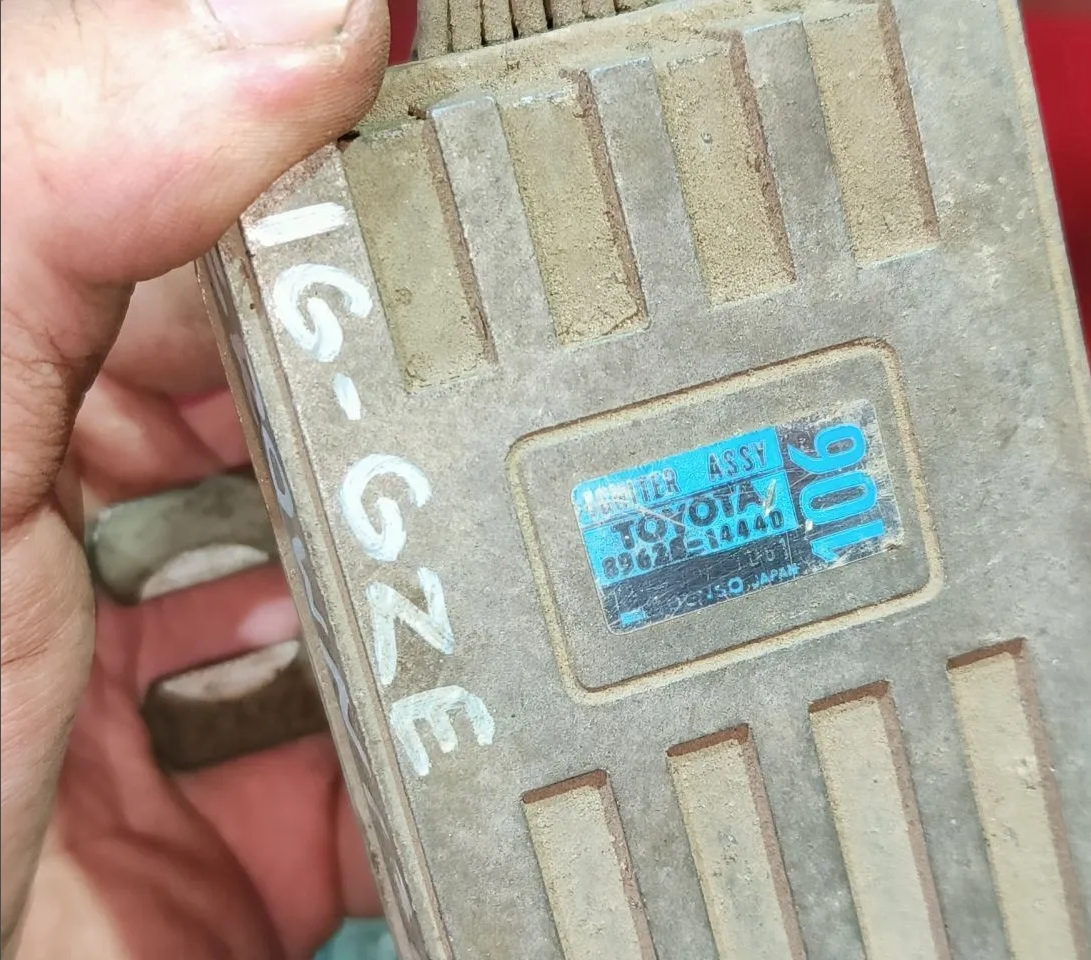

: P1300 Ошибка двигателя; DTC_P1300.jpg (684.66 КБ) 223 просмотра

Причина возникновения ошибки

Принцип работы системы зажигания на Toyota и многих других марках основан на том, что ECM посылает сигнал IGT на катушку зажигания (или коммутатор), а в ответ ожидает подтверждающий сигнал IGF. Если сигнал IGF отсутствует, не соответствует ожидаемому количеству импульсов или постоянно находится в высоком/низком уровне, ECM фиксирует dtc p1300 toyota.

Причины появления можно разделить на несколько категорий:

Неисправность катушек зажигания

Выход из строя одной или нескольких индивидуальных катушек зажигания (COP — Coil-On-Plug). Наиболее частая причина — пробой изоляции, межвитковое замыкание или обрыв встроенного транзистора IGF

Неисправность общей катушки зажигания (на старых двигателях с трамблером)

Неисправность коммутатора (Igniter)

На автомобилях Toyota до начала 2000-х годов использовался отдельный блок-коммутатор (Igniter), который управлял катушкой и генерировал сигнал IGF. Выход из строя этого блока — частая причина p1300 тойота на Corolla, Carina, RAV4 тех лет

Плохой контакт или окисление разъема коммутатора

Проблемы с проводкой и соединениями

Обрыв или короткое замыкание в проводах IGT или IGF между ECM и катушками/коммутатором

Окисление контактов в разъемах катушек зажигания или ECM

Плохая «масса» двигателя, влияющая на работу системы зажигания

Проблемы с питанием

Перегоревший предохранитель цепи питания катушек зажигания

Неисправность реле зажигания

Низкое напряжение бортовой сети из-за неисправного генератора или аккумулятора

Неисправность ECM

В редких случаях — повреждение входного канала IGF или выходного драйвера IGT в самом блоке управления

Можно ли продолжать движение на автомобиле или нужна эвакуация?

При появлении p1300 ошибка двигатель может работать по-разному в зависимости от тяжести неисправности. Если проблема в одной катушке, двигатель будет "троить" — работать с перебоями, вибрировать, терять мощность. ECM может отключить подачу топлива в неработающий цилиндр для защиты катализатора. В таком режиме до сервиса доехать можно, но с осторожностью и избегая нагрузок.

Если неисправен общий коммутатор или цепь питания всех катушек, двигатель может заглохнуть и не завестись. В этом случае потребуется эвакуатор. Особенно это актуально для старых Toyota с отдельным блоком зажигания — при его отказе искра пропадает сразу на всех цилиндрах.

Если вы видите связку ошибок p1300 p1305 p1310 p1315 или p1300 p1305 p1315, это часто указывает на системную проблему — плохой контакт «массы», неисправность реле зажигания или проблемы с питанием. В таком случае лучше сразу вызывать эвакуатор, так как двигатель может внезапно заглохнуть в движении.

Как исправить ошибку: подробные рекомендации по диагностике и ремонту

Ниже приведен алгоритм для самого частого случая — p1300 toyota.

Шаг 1: Компьютерная диагностика

Подключите сканер (Toyota Techstream или мультимарочный) и считайте все коды неисправностей. Запишите данные стоп-кадра

Обратите внимание на сопутствующие коды. Если вместе с P1300 есть коды P1301–P1315 — они указывают на конкретные цилиндры, где проблема с обратной связью IGF

Связка ошибки p1300 p1305 p1315 на Toyota часто указывает на проблему с общим питанием катушек или с коммутатором, а не на отдельные катушки

Шаг 2: Проверка предохранителей и питания

Найдите предохранитель цепи зажигания (обычно обозначен как IGN или ENG IGN). Проверьте его целостность

Проверьте реле зажигания — оно должно щелкать при включении зажигания и подавать +12 В на катушки

Мультиметром проверьте наличие +12 В на разъеме любой катушки зажигания при включенном зажигании. Отсутствие питания — проблема в проводке или реле

Шаг 3: Проверка сигнала IGF

Найдите коммутатор зажигания (на старых Toyota) или проверьте цепь IGF от катушек до ECM

Осциллографом (если доступен) проверьте наличие сигнала IGF при работе двигателя. Это прямоугольные импульсы, синхронизированные с сигналом IGT

Если осциллографа нет, можно поочередно отключать разъемы катушек и смотреть, меняется ли код ошибки. Если при отключении одной из катушек код меняется на конкретный цилиндр — эта катушка, вероятно, исправна, а проблема в другой

Шаг 4: Замена неисправных компонентов

Замените неисправную катушку зажигания или коммутатор. Рекомендуется использовать оригинальные компоненты Denso — Toyota очень чувствительна к качеству катушек

Проверьте и при необходимости замените свечи зажигания — изношенные свечи создают повышенную нагрузку на катушки и могут вызывать их пробой

Удалите коды ошибок сканером и проведите тестовую поездку

Проверяемый параметр	Метод	Нормальное значение	Действие при неисправности
Питание катушек зажигания	Мультиметр	+12 В (зажигание ON)	Проверить реле и предохранители
Сигнал IGF	Осциллограф	Прямоугольные импульсы	Заменить неисправную катушку
Сопротивление катушки (первичная обмотка)	Мультиметр	0.5–2.0 Ом	Обрыв/КЗ — замена катушки

Примеры из практики

На форумах владельцев Toyota Corolla с двигателем 1ZZ-FE описан типичный случай: автомобиль начал «троить» на холостых, при разгоне появились провалы. Сканер показал связку p1300 p1305 p1310 p1315. Владелец поочередно менял катушки, но ошибки возвращались. При детальной проверке обнаружился окисленный контакт «массы» на головке блока цилиндров, куда крепился общий провод заземления катушек. После зачистки контакта все ошибки ушли без замены катушек.

Другой случай — Toyota RAV4 с двигателем 2AZ-FE. p1300 ошибка тойота рав4 aca появилась вместе с нестабильной работой на холодную. Причина — микротрещина в корпусе одной из катушек, через которую влага попадала внутрь и вызывала пробой. Замена катушки решила проблему.

На Mitsubishi Lancer p1300 мицубиси лансер часто вызывается отказом коммутатора зажигания, расположенного рядом с катушками. Симптом — двигатель глохнет на горячую и отказывается заводиться до остывания коммутатора. Замена коммутатора решает проблему.

Опытные механики отмечают, что на Toyota с пробегом за 150 000 км ошибки серии P1300 часто связаны не с самими катушками, а с состоянием проводки. Жгут, проложенный рядом с двигателем, со временем теряет эластичность, изоляция трескается, и в местах перегиба возникают обрывы или короткие замыкания. Рекомендуется при замене катушек одновременно проверять состояние разъемов и проводов. Еще один важный момент: при одновременном появлении кодов p1300 p1305 p1310 p1315 ошибка тойота не спешите менять все катушки. Сначала проверьте общее питание и «массу» — часто проблема именно в них, а не в самих катушках. На старых Toyota с отдельным коммутатором (Corolla, Carina) при подобной связке кодов первым делом проверяют именно коммутатор — его отказ дает ошибки по всем цилиндрам одновременно.
