P0328 Ошибка: Высокий уровень сигнала датчика детонации. Диагностика и решение проблемы

Сообщение

DTC P0328 Определение кода ошибки

Когда в памяти электронного блока управления (ЭБУ) автомобиля фиксируется код P0328 , это указывает на специфическую проблему в системе детонационного контроля. В отличие от ошибок, связанных с отсутствием сигнала, ошибка P0328 имеет четкую трактовку: «Высокий уровень входного сигнала датчика детонации №1». Это распространенная неисправность для многих марок, включая Mazda , Toyota , Nissan и отечественные ВАЗы.

: Ошибка P0328 — Датчик детонации 1, банк 1 — высокий уровень входного сигнала; Screenshot_6.jpg (132.8 КБ) 1078 просмотров

Что означает ошибка P0328?

Код неисправности P0328 (DTC P0328 Knock Sensor 1 High Input) означает, что ЭБУ двигателя фиксирует напряжение в цепи датчика детонации, которое постоянно превышает максимально допустимый порог. Блок управления интерпретирует это как неисправность, так как не может корректно анализировать вибрации на предмет детонации.
В диагностических протоколах эта ошибка может отображаться как:

P0328 Датчик детонации 1-G61: слишком высокий уровень сигнала

P0328 Высокое напряжение входного сигнала в электрической цепи (KS1)

Что такое детонация и как работает система контроля?

Детонация — это неконтролируемое самовоспламенение топливно-воздушной смеси в цилиндрах, возникающее после подачи искры. Она проявляется в виде металлического стука и способна нанести серьезный ущерб поршневой группе и клапанам.
Датчики детонации используются для обнаружения аномального сгорания, часто называемого детонацией или калильным зажиганием. Когда возникает аномальное сгорание, в цилиндре происходит быстрое повышение давления, создающее вибрацию частотой от 5 до 10 кГц (в зависимости от конструкции двигателя).
Электрический сигнал от датчика детонации передается в модуль управления силовой передачей (PCM). PCM замедляет момент зажигания до тех пор, пока детонация не прекратится.

Причины возникновения ошибки P0328

Высокий уровень сигнала обычно вызван проблемами в электрической цепи, реже – самим датчиком.
1. Обрыв сигнального провода. Это самая частая причина. Если сигнальный провод от датчика до ЭБУ оборван, напряжение в цепи "подтягивается" к опорному (5В), что ЭБУ видит как завышенный сигнал.
2. Обрыв или плохой контакт в цепи массы датчика. На многих автомобилях датчик имеет отдельный провод массы. Плохой контакт в этом проводе нарушает работу всей цепи.
3. Короткое замыкание сигнального провода на питание. Случайное замыкание провода на "+12В" или на опорное напряжение напрямую вызовет эту ошибку.
4. Неисправный датчик детонации. Внутреннее замыкание в датчике может привести к подаче некорректного сигнала.
5. Проблемы с ЭБУ. В редких случаях возможна неисправность самого блока управления.

Последствия игнорирования ошибки P0328

Игнорирование кода P0328 00 может привести к тем же последствиям, что и другие неисправности датчика детонации:

Переход ЭБУ в аварийный режим с установкой позднего угла опережения зажигания.

Значительная потеря мощности и "отзывчивости" двигателя.

Повышенный расход топлива.

В долгосрочной перспективе – риск повреждения двигателя из-за неконтролируемой детонации.

Диагностика и устранение ошибки P0328

Диагностику следует проводить последовательно, начиная с самых простых и вероятных причин.
1. Визуальный осмотр.

Найдите датчик детонации (обычно на блоке цилиндров).

Тщательно проверьте разъем датчика на предмет окисления, повреждений и надежности фиксации.

Проверьте целостность проводки, идущей к датчику, на предмет явных обрывов, потертостей, следов оплавления.

2. Проверка целостности цепи.

Отсоедините разъемы с обеих сторон (от датчика и от ЭБУ).

Прозвоните сигнальный провод и провод массы на предмет обрыва.

Проверьте, нет ли короткого замыкания сигнального провода на массу или на питание.

3. Проверка датчика.

Измерьте сопротивление датчика. Оно должно быть в пределах, характерных для вашего автомобиля (часто 400-700 кОм). Бесконечное сопротивление укажет на обрыв внутри датчика.

Проверка осциллографом является наиболее точной, так как позволяет оценить форму сигнала.

4. Замена датчика и ремонт проводки.

Если проводка и контакты в порядке, наиболее вероятная причина – неисправный датчик. Замените его на новый.

Обнаруженные обрывы или замыкания необходимо устранить путем замены участка проводки, а не скрутками.

При наличии диагностического кода неисправности (DTC), связанного с датчиком детонации, следует руководствоваться предписанной процедурой проверки, указанной в сервисной документации. Для проверки работы датчика детонации можно использовать диагностический сканер, соблюдая следующий порядок действий:

ШАГ 1 Запустите двигатель и подключите диагностический сканер для контроля угла опережения зажигания и/или активности датчика детонации.

ШАГ 2 Создайте имитацию детонации в двигателе, слегка постукивая по блоку цилиндров или головке блока с помощью молотка с мягким наконечником.

ШАГ 3 Наблюдайте за данными на сканере. Вибрация от постукивания должна быть распознана датчиком детонации как детонация, что приведет к формированию сигнала датчика и уменьшению угла опережения зажигания.

Датчик детонации также можно проверить с помощью цифрового осциллографа.

Примерная форма сигнала датчика детонации

: Примерная форма сигнала датчика детонации; Screenshot_2.jpg (90.7 КБ) 1078 просмотров

ПРИМЕЧАНИЕ: Некоторые блоки управления двигателем запрограммированы игнорировать сигналы датчика детонации на холостом ходу, чтобы шум от ослабленного ремня вспомогательных агрегатов или другого оборудования не воспринимался как детонация. Всегда соблюдайте рекомендованную производителем автомобиля процедуру диагностики.

Особенности ошибки P0328 на разных автомобилях

Mazda:

P0328 Mazda 3 (включая модели 1.6 BK), P0328 Mazda 6 – очень частая проблема. Владельцы часто сталкиваются с ошибкой P0328 FF (код подсистемы). В 90% случаев виноват обрыв проводки или сам датчик. Для Mazda Demio и Mazda 2 проблема также актуальна.

Toyota/Lexus:

P0328 Toyota Avensis, P0328 Toyota Corolla, P0328 Prado 120, P0328 Camry – часто связана с окислением контактов или обрывом в жгуте проводов. На двигателе 3MZ-FE требуется тщательная проверка.

Nissan/Infiniti:

P0328 Nissan Almera Classic (N16), P0328 Nissan Teana J31, P0328 Nissan T30 – диагностика начинается с проверки разъема и сопротивления датчика.

Subaru:

P0328 Subaru Forester, P0328 Subaru Outback – чувствительны к качеству датчика и состоянию массы.

Lada (ВАЗ):

P0328 ВАЗ 2114, P0328 Приора, P0328 Калина, P0328 Гранта – алгоритм диагностики универсален: проверка контакта, прозвонка проводки, замена датчика.

Chevrolet:

P0328 Каптива, P0328 Нива – проблема часто решается заменой датчика, но требует проверки цепи на обрыв.

Volkswagen/Audi/Skoda (VAG):

P0328 VW, P0328 Skoda – как и в случае с другими марками, диагностика сводится к проверке цепи на обрыв и КЗ на питание.

Замена датчика детонации

При замене датчика детонации необходимо убедиться, что приобретено точное соответствие требуемой детали, поскольку датчики часто выглядят одинаково, но их частотный диапазон может различаться в зависимости от конструкции двигателя и места установки на двигателе.

Всегда затягивайте датчик детонации с помощью динамометрического ключа и соблюдайте указанный момент затяжки, чтобы избежать повреждения пьезоэлектрического элемента внутри датчика.

Заключение

Код ошибки P0328 – это четкий указатель на обрыв или замыкание в цепи датчика детонации на питание. Наиболее эффективная стратегия диагностики – начать с тщательного визуального осмотра и прозвонки проводки, а уже затем менять сам датчик. Своевременное устранение этой неисправности вернет двигателю нормальную работу, предотвратит перерасход топлива и обезопасит его от разрушительной детонации.

Следующая ошибка двигателя: P0329 Ошибка: Прерывистый сигнал датчика детонации. Диагностика и устранение ненадежного контакта

Сообщение

Код Р0328 ВАЗ — цепь датчика детонации, высокий уровень сигнала на двигателях ВАЗ

Ошибка Р0328 ВАЗ регистрируется контроллером, когда амплитуда сигнала датчика детонации стабильно превышает верхний порог в условиях, при которых нормальный вибрационный фон двигателя не должен достигать таких значений. Если код Р0327 фиксирует потерю сигнала или его критически низкий уровень, то Р0328 указывает на противоположную ситуацию — датчик или его цепь генерируют паразитный сигнал, сравнимый по амплитуде с реальной детонацией. Контроллер, не имея возможности отличить электромагнитную наводку от истинного звона поршней, воспринимает высокий уровень шума как непрекращающуюся детонацию и принудительно занижает углы опережения зажигания. Результат тот же, что и при Р0327: потеря мощности, вялая приемистость и перерасход топлива.

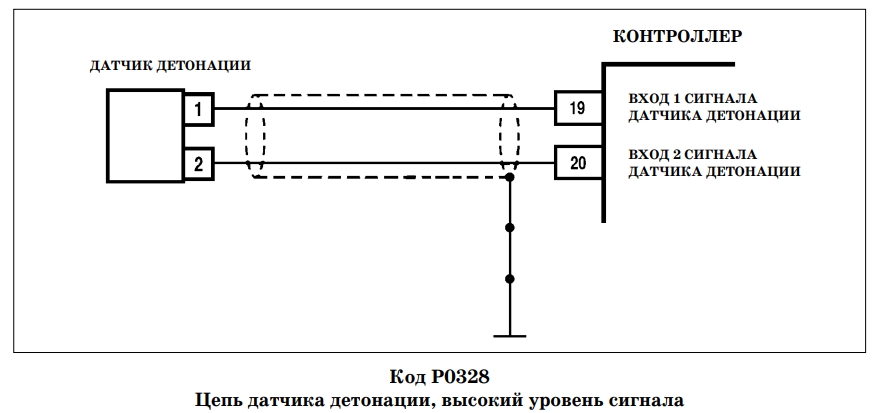

: P0328 Ошибка ВАЗ; DTC_P0328_VAZ_LADA_1.jpg (87.43 КБ) 867 просмотров

1. Условия регистрации и электрическая природа явления

Пьезоэлектрический датчик детонации генерирует сигнал в узком частотном диапазоне, соответствующем резонансной частоте блока цилиндров. В штатном режиме амплитуда сигнала растет с увеличением оборотов и нагрузки, но не выходит за калиброванные пределы. Если на входе контроллера появляется сигнал, амплитуда которого превышает порог при отсутствии реальной детонации, это означает, что в цепь проникли помехи: либо неисправно экранирование, либо сам датчик генерирует ложный сигнал из-за механического перетяга или внутреннего дефекта.

1.1 Критерии занесения кода в память

Алгоритм регистрации Р0328 ВАЗ требует одновременного выполнения в течение 5 секунд следующих условий:

Обороты коленчатого вала двигателя NMOT превышают 1800 об/мин. Порог несколько ниже, чем у Р0327, что объясняется стремлением контроллера как можно раньше зафиксировать аномально высокий шум.

Контроль детонации разрешен, флаг BK_R имеет значение «Да». Это гарантирует, что двигатель прогрет и система находится в режиме, допускающем детектирование.

Амплитуда сигнала датчика детонации выше порога. Порог откалиброван таким образом, чтобы отличать нормальный вибрационный фон от паразитных наводок или реальной детонации.

Сигнальная лампа загорается через 2 драйв-цикла после возникновения кода.

2. Можно ли продолжать движение?

При активном коде Р0328 ВАЗ контроллер отключает адаптивное управление углом опережения зажигания и использует заниженные значения, безопасные с точки зрения детонации. Двигатель защищен от разрушения, но работает с пониженной мощностью и увеличенным расходом топлива. Движение своим ходом до места ремонта допустимо. Эксплуатировать автомобиль длительное время с этим кодом нецелесообразно по экономическим соображениям.

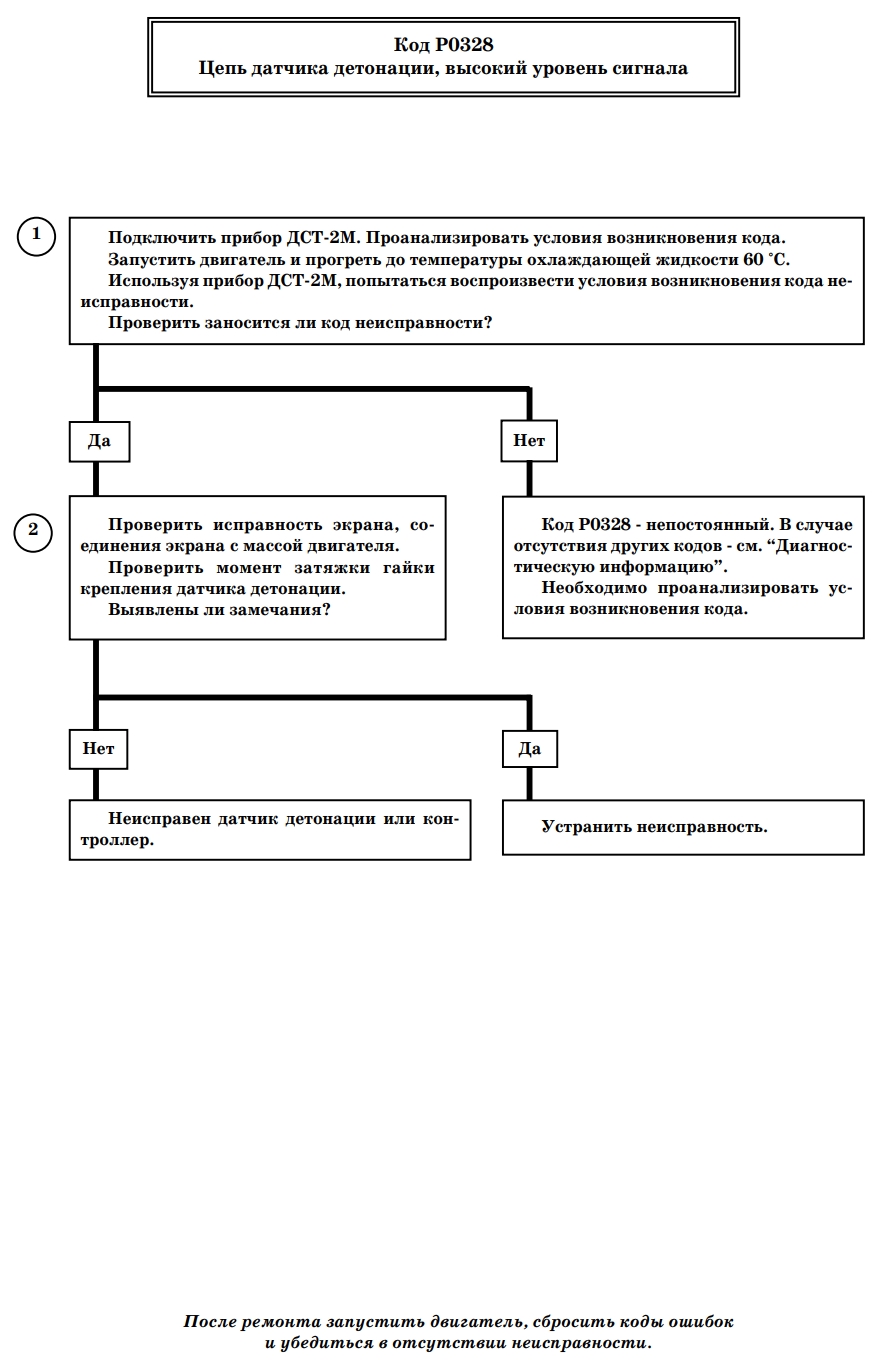

3. Пошаговая диагностика по заводской методике

Технологическая карта предписывает два этапа проверки, однако диагностическая информация существенно расширяет область поиска.

3.1 Проверка существования условий для возникновения кода

Первый шаг — подтверждение неисправности с помощью ДСТ-2М. Двигатель прогревается, и в потоковых данных отслеживается амплитуда сигнала датчика детонации. При оборотах выше 1800 об/мин амплитуда не должна стабильно находиться на максимальных значениях. Если без нагрузки и при отсутствии признаков реальной детонации амплитуда зашкаливает, код подтвержден. Важно убедиться, что в момент проверки флаг BK_R имеет значение «Да», а двигатель действительно прогрет.

Полезный тест: сравнить амплитуду сигнала на работающем двигателе и при прокрутке стартером с отключенной подачей топлива. При прокрутке без вспышек вибрационный фон минимален, и амплитуда должна быть близка к нулю. Если она высока даже в этом режиме, это однозначно говорит о паразитной наводке или внутреннем дефекте датчика.

3.2 Проверка исправности экрана проводов

Второй этап — проверяется исправность экрана проводов, соединяющих датчик детонации с контроллером. Датчик детонации подключается к контроллеру экранированным проводом. Экран представляет собой оплетку, соединенную с массой контроллера и защищающую сигнальный провод от электромагнитных помех. При обрыве экрана или плохом контакте оплетки с массой сигнальный провод становится антенной, улавливающей наводки от системы зажигания и генератора.

Для проверки разъем датчика отсоединяется, разъем контроллера также отключается. Мультиметр в режиме прозвонки подключается одним щупом к контакту экрана на колодке датчика, вторым — к пину массы экрана на разъеме контроллера. Цепь должна прозваниваться накоротко. Затем проверяется отсутствие замыкания между сигнальным проводом и экраном — при отключенных разъемах сопротивление между ними должно быть бесконечным. Также проверяется целостность сигнального провода.

Заводская диагностическая информация содержит важное предписание: убедиться в том, что жгут с проводами датчика не проложен вблизи высоковольтных проводов. Высоковольтные провода системы зажигания являются мощным источником электромагнитных импульсов. Если жгут датчика детонации проложен параллельно высоковольтным проводам на расстоянии менее 5–10 см, наводки проникают в сигнальную цепь даже при исправном экране.

4. Диагностическая информация и практические случаи

Заводская документация содержит принципиально важное указание, расширяющее диагностику за пределы электрических цепей: диагностика датчика детонации в общем случае определяет исправность самого датчика и его подключения, включая момент затяжки датчика, неисправность в жгуте проводов или его экранирования. Кроме того, получение от системы управления сигнала «повышенный шум двигателя» (код P0328) может сигнализировать о неисправности или ухудшении состояния деталей двигателя. В этом случае необходимо провести диагностику, в том числе на слух, механического состояния деталей двигателя, обращая особое внимание на состояние элементов газораспределительного и кривошипно-шатунного механизмов.

Это означает, что код Р0328 ВАЗ может быть вызван не только электрическими проблемами, но и реальным механическим шумом: износом коренных или шатунных вкладышей, увеличенными зазорами в клапанном механизме, разрушением гидрокомпенсаторов, ослаблением крепления маховика или шкива коленвала. Контроллер не отличает звон детонации от стука изношенного поршневого пальца — для него это просто высокоамплитудный сигнал в рабочем частотном диапазоне.

На ВАЗ 2110–2112 с двигателем 1.5 л частая причина Р0328 ВАЗ — чрезмерная затяжка датчика детонации. Если момент затяжки превышает рекомендованные 20 Н·м, корпус датчика деформируется, и пьезоэлемент оказывается под постоянным механическим напряжением. Это смещает его рабочую точку, и даже незначительные вибрации вызывают генерацию сигнала предельной амплитуды. Проверка и корректировка момента затяжки часто решают проблему без замены датчика.

На Калине и Приоре с 16-клапанным двигателем встречалась ситуация, когда высокоуровневый сигнал датчика детонации был вызван разрушением гидрокомпенсаторов. Изношенные компенсаторы создавали характерный цокот, частота которого попадала в полосу пропускания датчика детонации. Контроллер фиксировал «повышенный шум» и занижал углы зажигания. Замена гидрокомпенсаторов устранила и механический шум, и ошибку.

На ВАЗ 2114 8-клапанной версии зафиксирован случай, когда код Р0328 ВАЗ появился после замены высоковольтных проводов. Новые провода были проложены вплотную к жгуту датчика детонации, и мощные электромагнитные импульсы наводили в сигнальной цепи напряжение, превышающее порог. После разноса жгутов и фиксации их на штатные места ошибка исчезла.

Отдельного упоминания заслуживает случай на автомобиле с большим пробегом, где Р0328 был вызван износом шатунных вкладышей четвертого цилиндра. Зазор в подшипнике превысил допустимый, и при работе на оборотах выше 2000 об/мин возникал металлический стук, регистрируемый датчиком детонации. Контроллер расценивал это как детонацию и занижал углы, терялась мощность. Дефект был выявлен при прослушивании двигателя стетоскопом и подтвержден после разборки поддона.

Попадание влаги в разъем датчика также способно вызвать Р0328. Вода, соединяя сигнальный контакт с массой через грязь, создает электрохимический потенциал, который воспринимается контроллером как высокоамплитудный шум. После просушки разъема и герметизации силиконовой смазкой ошибка пропадает.

После устранения причины неисправности код удаляется сканером. Проверка проводится в движении: на прогретом двигателе при оборотах выше 1800 об/мин амплитуда сигнала датчика детонации должна находиться в пределах нормального диапазона и адекватно реагировать на изменение нагрузки. Отсутствие повторного кода после двух драйв-циклов подтверждает успешный ремонт. Если причиной был реальный механический износ, после восстановления механики двигателя система адаптации углов зажигания вернется к оптимальным значениям, и мощность мотора восстановится. В случаях, связанных с электрическими наводками, после ремонта проводки амплитуда сигнала на холостых оборотах и при прокрутке без запуска должна быть пренебрежимо мала.

: P0328 ВАЗ; DTC_P0328_VAZ_LADA_2.jpg (310.48 КБ) 867 просмотров
