Диагностика и устранение ошибки DTC P1221: Короткое замыкание в цепи привода дроссельной заслонки

Код неисправности DTC p1221 — один из самых коварных диагнозов, с которым сталкиваются владельцы Mitsubishi GDI, Fiat Doblo, коммерческого транспорта типа Газель Бизнес (ЭБУ Микас 12.3) и даже грузовиков Hyundai HD78 и Камаз. Интерпретация кода сильно зависит от марки автомобиля, но почти всегда связана с системой управления дроссельной заслонкой или педалью газа.

В технической литературе (например, в мануалах Mitsubishi) P1221 часто определяется как «Throttle valve position feedback system» — неисправность обратной связи по положению дроссельной заслонки . Однако, в зависимости от архитектуры автомобиля, проблема может крыться в коротком замыкании на массу или питание (VPWR) в цепи датчика скорости (VSS) либо в самом блоке управления. Разберем причины строго по порядку.

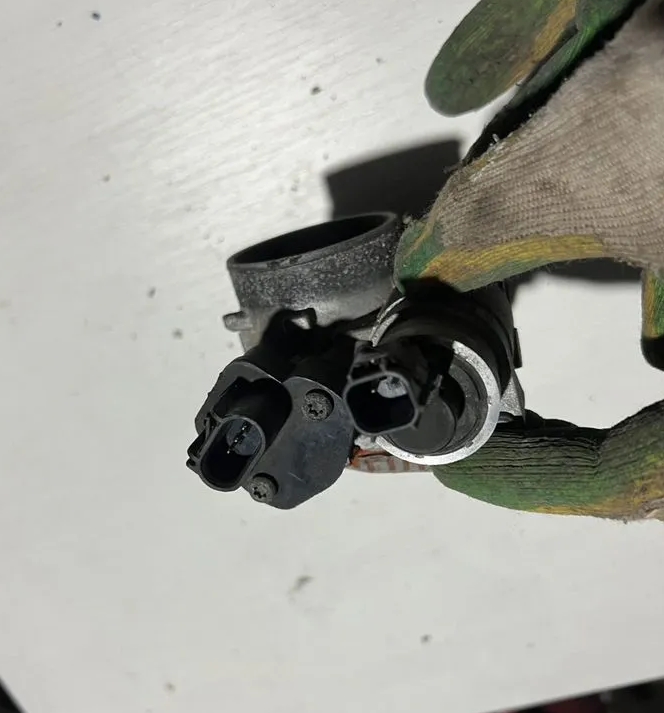

P1221 Ошибка дивгателя


1. Причины возникновения ошибки P1221

Чтобы точно понять, как лечить автомобиль, нужно различать физику процесса. Ошибка фиксируется, когда блок управления (ECU/PCM) видит рассогласование сигналов между датчиком положения педали газа (APP) и датчиком положения дроссельной заслонки (TPS) или превышение допустимых значений тока.

На основе реальных примеров из сервисной практики выделим четыре основные группы причин:

1.1. Проблемы с дроссельной заслонкой (Mitsubishi, Fiat)

Это лидер по статистике обращений.

• Физический износ резистивных дорожек потенциометра дроссельной заслонки. Со временем графитовое напыление стирается, и контакт начинает «плавать».

• Закисание механизма. При попытке провернуть заслонку мотор-редуктор встречает сопротивление, что приводит к превышению тока (короткое замыкание обмоток) и ошибке p1221 Mitsubishi GDI или fiat ошибка p1221.

• Обрыв или окисление контактов внутри корпуса дросселя (TPS).

1.2. Неисправность педали газа (Fiat Doblo, Hyundai)

В автомобилях Fiat система электронной педали газа (E-Gas) использует два потенциометра (основной и резервный). Ошибка возникает, если напряжение на первом канале выходит за пределы нормы (обычно выше 4.5 В) .

• Разрушение внутренней механики педали.

• Пробой резистора внутри педали.

1.3. Электрика и механика (Газель, Камаз, Хендай)

Здесь сценарии различаются кардинально.

• p1221 Газель Бизнес (Микас 12.3): Часто виновата проводка. Известны случаи, когда причиной становилось короткое замыкание в цепи датчика неровной дороги (ДНД) или подгнившие контакты в ЭБУ из-за попадания влаги . Также P1221 на Газели указывает на обрыв или замыкание в цепи датчика положения коленвала (ДПКВ) или дросселя.

• p1221 Камаз / Hyundai HD78: Здесь код сигнализирует о падении фактического давления в топливной рампе Common Rail ниже целевого (менее 30 МПа) более чем на 6 мс. Причина — неисправный клапан в ТНВД (дозатор), «китайский» аварийный клапан в рейле или забитая сетка .

1.4. Механические дефекты GDI (Mitsubishi Legnum, Carisma, Galant)

Для старых Mitsubishi Legnum ошибка p1221 и подобных моделей с прямым впрыском (GDI) характерна специфическая болезнь — отклеивание магнита привода заслонки внутри блока дросселя. Магнит отваливается от пластиковой оси, из-за чего электроника не понимает реальное положение заслонки .

2. Можно ли продолжать движение? Режим «Авария»

В 90% случаев ответ — НЕТ, движение возможно только на эвакуаторе.

Когда блок управления видит ошибка p1221 mitsubishi или аналог на Fiat, он переводит двигатель в аварийный режим. Это выражается в:

• Резком ограничении оборотов (двигатель не крутится выше 1500–2500 об/мин).

• Полной потери реакции на педаль газа (педаль становится «пустой»).

• Рывках и дерганьях при движении (при плавающем контакте TPS).

Исключения: Если ошибка возникла на p1221 газель (карбюраторная версия с инжектором или Микас), иногда можно «перезагрузить» ЭБУ, сбросив клемму с АКБ на 5 минут. Если после этого авто поехало нормально, до места ремонта доехать можно, но риск повторного зависания заслонки на ходу крайне высок. Грузовикам p1221 камаз или Hyundai с ошибкой давления в рампе ехать нельзя — это ведет к быстрому износу насоса высокого давления.

3. Инструкция по устранению: От диагностики до ремонта

Приводим детальный алгоритм. Для работы потребуется мультиметр (режим вольтметра и омметра), осциллограф (желательно) и набор ключей.

3.1. Начальная проверка (Scaner и визуальный осмотр)

Прежде чем лезть в проводку, подключите диагностический сканер. Посмотрите на параметры в реальном времени (Data Stream):

• Сравните напряжение датчика педали газа (Sensor 1 и Sensor 2). Напряжения должны изменяться противоположно и плавно.

• Проверьте положение дроссельной заслонки (TPS 1 и TPS 2) при нажатии педали. Рассогласование более 10% — диагноз.

Визуально проверьте колодку ЭБУ и разъемы дросселя на наличие окислов. Для ошибка на микас 12.3 p1221 характерно подгорание массы на блоке.

3.2. Проверка цепей (Прозвонка)

Случай из практики: Fiat Doblo 1.6. Мастер потратил день, перебирая проводку, а проблема оказалась в адаптации. Но сначала стандарт:
Отключите разъем с дроссельной заслонки и педали. Используя мультиметр, проверьте сопротивление между контактами:

Режим проверки	Норма	Неисправность (P1221)
Опорное напряжение (VREF) на TPS/Педали	Ровно 5.0 Вольт	Обрыв или КЗ на массу/VPWR
Цепь массы (GND)	Менее 1 Ом до кузова	Высокое сопротивление ("масса гуляет")
Сигнальный провод (Signal)	Нет КЗ с соседними пинами	Замкание (коротыш) на питание или соседний провод

3.3. Чистка и Адаптация (Бесплатный шанс)

На fiat ошибка p1221 очень часто помогает простая процедура. Если на плате педали нет механических повреждений, а в дросселе просто скопилась грязь с маслом (от сапуна), сделайте следующее:

• Снимите дроссельную заслонку.

• Важно: Не используйте карбклинер! Он убивает графитовое напыление потенциометра. Только специальный очиститель для дроссельных заслонок (без растворителей).

• Аккуратно смойте грязь с штока и посадочного места.

• Соберите узел. Проведите адаптацию дросселя (обучение нуля) через сканер. Это критически важно для Fiat и многих азиатов .

3.4. Механический ремонт (Mitsubishi GDI и Газель)

Для Mitsubishi Carisma/Galant/Legnum ошибка p1221:
Если чистка не помогла, вскрывайте корпус дросселя. Проверьте магниты на валу привода. Если магнит «слетел» — приклейте его качественным термостойким клеем (например, высокотемпературным эпоксидным), предварительно обезжирив и сделав насечки .

Для p1221 газель бизнес (Микас 12.3):
Если звонка не дала результатов, проверьте датчик неровной дороги (ДНД). Ошибка P1221 может быть следствием замыкания в этой цепи. Отключите ДНД и посмотрите, пропадает ли ошибка. Также проверьте жгут проводов от ЭБУ до датчика давления наддува — часто проводка перетирается об острые кромки мотора.

3.5. Замена компонентов (Крайняя мера)

Если адаптация и пайка не помогли:

• Для Fiat/Lancia: Менять приходится узел дросселя в сборе или педаль. Ремонт отдельного потенциометра часто невозможен из-за специфичной конструкции (неразборная планка) .

• Для Mitsubishi: Блок дросселя меняется на контрактный. Старый GDI-шный дроссель ремонту поддается плохо.

• Для грузовиков (Hyundai P1221): Если ошибка валится по давлению (Rail Pressure), меняйте дозатор ТНВД. Даже если старый показывает норму на стенде, под нагрузкой он может «плыть» .

3.6. Отзывы и опыт:[h5]«Коварный Микас»

Опытный диагност с Drive2 поделился случаем: “Глохнет Газель Бизнес на ходу, ошибка P1221. Перебрали педаль, дроссель, мозги — ни в какую. Оказалось — замкнули провода на датчик неровной дороги (ДНД)! Симптом был неочевидным” .

«Итальянский характер»

В сервисе Inject Service описывают случай, когда клиент с Fiat Doblo уже приготовился менять ЭБУ (диагноз из другого сервиса — «мертвый блок»), а проблема решилась банальной чисткой гофры и адаптацией. Из-за грязи заслонка не могла закрыться до упора, отсюда шло рассогласование сигналов .

Заключение (Техническое резюме)

DTC p1221 — это всегда логическая ошибка несоответствия сигналов. Не спешите с выводами.

• 1. Начните с диагностики сканером и проверки опорного напряжения 5В.

• 2. Если авто — Fiat или Mitsubishi с GDI — сделайте адаптацию после чистки.

• 3. Если это Газель — ищите проблемы в проводке, а не только в дросселе.

• 4. Для Hyundai и Камаз — проверяйте топливную аппаратуру (давление в рампе).

Систематический подход и осциллограф (или хотя бы мультиметр с функцией фиксации пиков) помогут локализовать замыкание или обрыв, не меняя пол-автомобиля.
