Диагностика и устранение ошибки P1216: «Высокое напряжение входного сигнала в электрической цепи датчика положения педали C»

Код неисправности DTC P1216 ошибка p1216 относится к категории системных кодов, и его трактовка кардинально различается в зависимости от производителя автомобиля. Наиболее распространенная интерпретация (для Ford, Jaguar, некоторых моделей General Motors) указывает на проблему в цепи датчика положения педали газа C — сигнал этого датчика превышает допустимый порог напряжения . Однако на автомобилях p1216 ошибка ниссан с двигателями прямого впрыска (серия VQ25DD, YD22, GDI-подобные системы) этот же код сигнализирует о неисправности в цепи управления форсунками или драйвера форсунок (EDU) . На дизельных Chevrolet/GMC код P1216 связан с временем закрытия топливного соленоида в насосе высокого давления , а на Volkswagen/Audi/Skoda/Seat — с коротким замыканием на плюс в цепи форсунки 4-го цилиндра .

Ниже представлено техническое руководство по точной диагностике и устранению причин появления данного DTC для каждой из этих платформ.

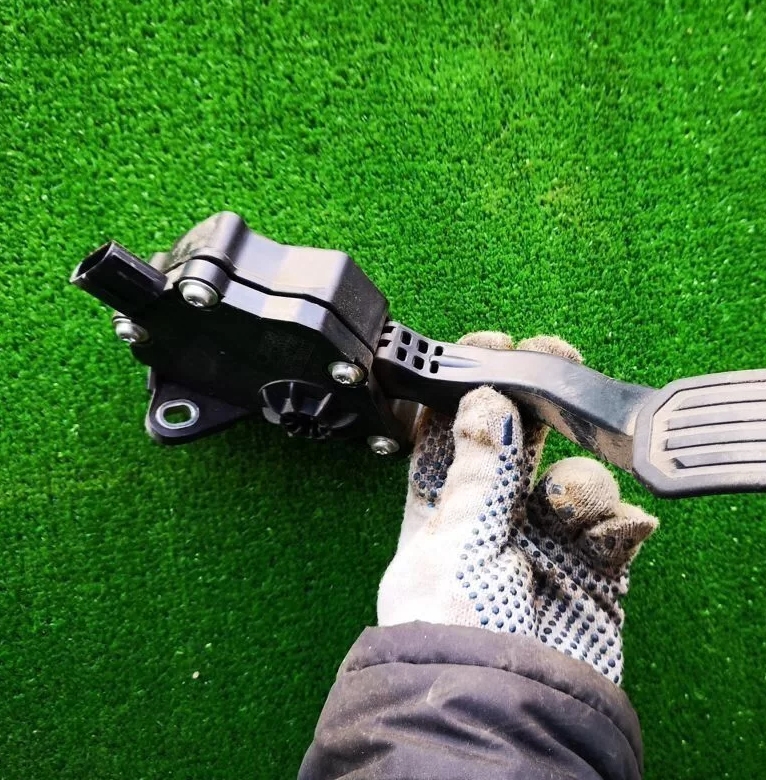

DTC P1216 Ошибка двигателя


1. Причина возникновения ошибки DTC P1216

Механизм фиксации ошибки зависит от производителя и системы, в которой произошел сбой.

1.1. Причины для Ford, Jaguar (система ETC — датчик педали)

Для Ford и Jaguar ошибка p1216 указывает на то, что сигнал датчика положения педали C (APP sensor C) выше допустимого порога (обычно выше 4.5-4.8 Вольт) .

• Неисправность самого датчика положения педали C: Внутреннее замыкание в датчике, износ резистивного слоя или отказ датчика Холла, приводящие к завышению выходного сигнала .

• Короткое замыкание сигнальной цепи на опорное напряжение (VREF 5V): Повреждение изоляции провода датчика C приводит к прямому контакту с цепью питания +5V, что «поднимает» сигнал до максимального значения .

• Короткое замыкание сигнальной цепи на питание +12V: Результатом становится пробой входного каскада ЭБУ и некорректное считывание сигнала .

• Плохая масса (Signal Ground): Высокое сопротивление в цепи массы датчика искажает сигнал, создавая эффект «плавающей земли» и завышая измеряемое напряжение .

• Обрыв в цепи массы датчика: Сигнальный провод «висит в воздухе», и на него наводится паразитное напряжение, которое ЭБУ интерпретирует как высокий сигнал .

• Неисправность блока PCM: Выход из строя подтягивающего резистора или АЦП внутри блока управления двигателем .

1.2. Причины для Nissan (двигатели с прямым впрыском VQ25DD, YD22)

Для p1216 ошибка ниссан код расшифровывается как неисправность драйвера форсунок (EDU — Electronic Drive Unit) или некорректный паттерн сигнала обратной связи от драйвера к ЭБУ .

• Неисправность блока управления форсунками (EDU/DUI): Выход из строя транзисторов или драйверов внутри блока усилителя форсунок .

• Неисправность топливных форсунок: Межвитковое замыкание обмотки форсунки, изменение индуктивного или активного сопротивления. Особенно характерно для 3-го и 6-го цилиндров на VQ25DD .

• Проблемы с проводкой: Обрыв или короткое замыкание в цепях высокого напряжения между усилителем форсунок и форсунками, либо в цепях обратной связи между ECU и EDU .

• Кратковременное короткое замыкание АКБ: Случайное замыкание плюсовой клеммы аккумулятора на кузов (например, упавшим ключом) может вывести из строя драйвер форсунок .

• Некачественное топливо: Загрязнение топливной системы некачественной соляркой может привести к неравномерной работе форсунок и появлению кода .

• Неисправность блока ECM: Внутренний дефект блока управления двигателем — дорожки или драйверы вокруг усилителя форсунок подгорают .

1.3. Причины для дизельных GMC/Chevrolet (6.5L DS)

Для дизельных GMC Truck с кодом P1216:

• Время закрытия топливного соленоида в насосе высокого давления менее 0.75 мс .

• Попадание воздуха в топливную систему: При уровне топлива ниже 1/8 бака, при резких ускорениях или поворотах, а также после выработки топлива .

• Плохие соединения в проводке соленоида отсечки топлива .

• Сопутствующие коды: P0251, P0370, P1217 .

2. Можно ли продолжать движение? Оценка рисков

2.1. Для Ford/Jaguar (датчик педали)

Эвакуация необходима при следующих симптомах:

• Автомобиль самопроизвольно ускоряется или не реагирует на отпускание педали (залипание на высоких оборотах) — критическая ситуация .

• Двигатель переходит в аварийный режим с ограничением мощности (limp mode) — дальнейшее движение опасно при интенсивном трафике .

• Двигатель глохнет при сбросе газа или на холостом ходу .

Если Check Engine горит, но динамика автомобиля не изменилась, можно аккуратно доехать до сервиса. Однако p1216 00 может прогрессировать, поэтому затягивать с диагностикой не стоит.

2.2. Для Nissan (драйвер форсунок)

Ошибка p1216 ниссан — критическая для двигателей с прямым впрыском. Симптомы:

• Двигатель работает неравномерно, «троит», теряет тягу .

• Автомобиль плохо заводится или глохнет через несколько секунд после запуска. Характерно для VQ25DD: ошибка появляется через 15 секунд работы, две форсунки отключаются .

• Ошибка сопровождается кодами P0201-P0204 — отключение форсунок соответствующих цилиндров .

Если p1216 заводится и глохнет — это типичный симптом отказа драйвера форсунок или самих форсунок. Рекомендована эвакуация, так как работа с отключенными форсунками приводит к разбалансировке двигателя и попаданию несгоревшего топлива в масло или катализатор.

3. Подробное руководство по устранению неисправности

Для ремонта потребуется диагностический сканер (Ford IDS, Nissan Consult, или качественный мультимарочный аналог), мультиметр, осциллограф (рекомендован для Nissan), а также схема электрооборудования конкретного автомобиля.

Сценарий А: Ford, Jaguar — Диагностика датчика педали C (высокий сигнал)

Ниже приведен алгоритм на основе сервисной процедуры Jaguar S-Type 2000 года .

Шаг 1: Проверка выходного напряжения датчика C (KOEO)

Подключите сканер и включите зажигание (Key On Engine Off). Найдите параметр APP Sensor C Voltage (или аналогичный).

Параметры проверки:

Состояние педали	Норма напряжения	Неисправность
Отпущена (0%)	0.3 — 0.9 Вольт	Постоянно 5V или выше — КЗ на VREF или +12V
Нажата до упора (100%)	3.5 — 4.8 Вольт	Постоянно 0V — обрыв или КЗ на массу

Если напряжение не меняется или постоянно выше 4.8V при отпущенной педали — проблема в датчике или проводке.

Шаг 2: Проверка сопротивления датчика педали (Component Check)

Снимите педальный узел. Измерьте сопротивление на контактах датчика C согласно мануалу.

Параметры проверки (Jaguar S-Type 2000, Pin 3 YU и Pin 7 WU):

Состояние педали	Норма сопротивления
Отпущена	3070 — 6490 Ом
Нажата до упора	1830 — 4210 Ом

Если значения выше нормы (например, 10 кОм и выше) или сопротивление не меняется при нажатии — педальный узел подлежит замене .

Шаг 3: Проверка сигнальной цепи на короткое замыкание на питание (VREF)

Отключите разъем педали и разъем PCM. Переведите мультиметр в режим измерения сопротивления.

Параметры проверки:

• Измерьте сопротивление между сигнальным проводом датчика C (например, Pin 3 YU) и контактом опорного напряжения +5V на разъеме педали .

• Сопротивление должно быть бесконечным. Если мультиметр показывает короткое замыкание (0-5 Ом) — провод замкнут на VREF. Требуется ремонт жгута .

Шаг 4: Проверка цепи массы (Signal Ground)

Параметры проверки:

• Измерьте падение напряжения между контактом массы датчика C и массой кузова при включенном зажигании. Допустимое падение — менее 0.1 Вольт .

• Если падение выше — восстановите массу, зачистив контактные соединения .

Сценарий Б: Nissan (VQ25DD, YD22) — Диагностика драйвера форсунок (EDU)

Для p1216 yd22 и p1216 ошибка ниссан патфайндер алгоритм основан на реальных случаях ремонта .

Шаг 1: Визуальный осмотр и базовые проверки

• Вспомните, не было ли короткого замыкания АКБ («ключ на массу») перед появлением ошибки. Это частая причина выхода из строя EDU .

• Осмотрите разъемы блока управления форсунками (EDU). На Nissan он расположен справа под капотом в углу, коричневый тонкий блок на две фишки . Ищите окисление, коррозию, подгоревшие контакты.

• Проверьте качество топлива и замените топливные фильтры, если есть подозрение на некачественную солярку .

Шаг 2: Проверка сопротивления форсунок (активное сопротивление)

Измерьте сопротивление обмотки каждой форсунки мультиметром.

Параметры проверки (на основе практического случая Nissan с двигателем VQ25DD):

Цилиндр	Норма активного сопротивления	Отклонение (неисправность)
Все цилиндры	1.8 — 2.6 Ом (ориентировочно)	Отклонение более 0.1-0.2 Ом между цилиндрами

• Внимание: На форсунках прямого впрыска критично не только активное, но и индуктивное сопротивление. Даже незначительное межвитковое замыкание может быть не видно мультиметром, но блок EDU его распознает .

• Для точной диагностики используйте осциллограф: сравните форму затухающих колебаний на всех форсунках. Отклонение формы указывает на проблемную форсунку .

Шаг 3: Проверка цепей обратной связи от EDU к ECU

Подключите осциллограф к сигнальным линиям обратной связи от EDU к ECU (Pinout смотрите по схеме конкретной модели).

Параметры проверки (на основе VQ25DD):

• При работе двигателя сигнал обратной связи должен иметь одинаковую форму для всех цилиндров .

• Если сигнал на одном из каналов пропадает или искажается — проблема либо в EDU (драйвере), либо в форсунке соответствующего цилиндра .

• Практический тест: Подключите заведомо исправную форсунку «в воздухе» вместо подозреваемой. Если ошибка исчезла — проблема в форсунке. Если осталась — проблема в EDU или проводке .

Шаг 4: Вскрытие и осмотр блока EDU

• Вскройте блок управления форсунками. Внутри находятся транзисторы-драйверы и соединительные проволочные переходники (обычно залитые силиконом) .

• Визуально проверьте плату на наличие подгоревших дорожек, трещин пайки, окисленных контактов .

• В случае обнаружения дефектов — блок требует ремонта (замена драйверов) или полной замены .

4. Примеры из жизни и отзывы механиков

• Случай 1 (Nissan Cefiro VQ25DD): Автомобиль заводился, но через 15 секунд начинал «троить» и появлялась ошибка p1216. Сканер показывал отключение форсунок 3 и 6 цилиндров. Механик перебрал ЭБУ (подгоревшие дорожки у драйвера), проверил усилитель форсунок. Оказалось, что проблема была в 3-й форсунке — при подключении заведомо исправной форсунки «в воздухе» ошибка ушла. Замена всех четырех форсунок в паре (как рекомендовано) решила проблему .

• Случай 2 (Nissan дизель YD22, после замыкания АКБ): Владелец случайно замкнул плюсовую клемму аккумулятора на впускной коллектор через гаечный ключ. После этого двигатель стал работать неровно, появились коды P1216 и P0201-P0204. Механик при диагностике обнаружил, что сопротивления форсунок «плавают» в верхней паре (240 Ом, 1 кОм, 1.2 кОм при норме около 240 Ом). Блок EDU был вскрыт — визуально все проволочки целы. Причина: скачок напряжения вывел из строя как драйверы усилителя, так и обмотки форсунок. Потребовалась замена блока EDU и всех форсунок .

• Случай 3 (Jaguar X-Type, код P1216 по датчику педали): Владелец заметил, что автомобиль периодически «дергается» при разгоне, Check Engine горит. Сканер показал ошибку p1216 jaguar. Диагностика по мануалу: проверка сопротивления педального узла показала, что на контактах датчика C сопротивление при нажатой педали не падает ниже 5000 Ом (норма — 1830-4210). Причина: износ резистивной дорожки внутри педали. Замена педального узла в сборе решила проблему .

• Случай 4 (GMC Truck 6.5L Diesel): Ошибка P1216 появлялась только при движении с уровнем топлива ниже 1/8 бака. Диагностика по шагам из сервисного бюллетеня показала, что в топливную систему попадает воздух при резких поворотах. Рекомендация: не допускать уровня топлива ниже 1/4 бака, проверить герметичность топливных магистралей и удалить воздух из системы .

• Случай 5 (Ford Focus, датчик педали): Ошибка появилась после того, как владелец помыл двигатель паром. Вода попала в разъем педального узла, вызвав коррозию и короткое замыкание сигнального провода датчика C на цепь питания +5V. Сигнал на сканере показывал 5V постоянно, независимо от нажатия педали. После просушки, очистки контактов и замены окислившихся клемм ошибка исчезла. Рекомендация: при мойке двигателя защищать разъемы под капотом и в салоне .

5. Рекомендации по ремонту

• Не игнорируйте сопутствующие коды: Если P1216 сопровождается P0201-P0204 (Nissan) или P1217 (GMC), диагностируйте сначала форсунки и проводку .

• На Nissan меняйте форсунки парами или комплектом: При замене одной форсунки на VQ25DD или YD22 высока вероятность возврата ошибки из-за различий в индуктивности. Меняйте все четыре или хотя бы пару на одной банке .

• После замены педального узла на Ford/Jaguar выполните адаптацию: Сбросьте коды сканером и проведите процедуру обучения положения педали и дроссельной заслонки (PCM Reset / Throttle Relearn) .

• На дизелях GMC проверьте уровень топлива: Перед глубокой диагностикой убедитесь, что топливный бак заполнен более чем на 1/4 и в системе нет воздуха. Прокачайте топливную систему .

• Профилактика влаги: При ремонте проводки или замене датчиков обработайте все разъемы диэлектрической смазкой для защиты от коррозии.

6. Заключительный этап: Сброс кода и тестирование

После выполнения ремонта:

• Сотрите код ошибка p1216 из памяти ЭБУ с помощью диагностического сканера .

• Для Jaguar/Ford: Выполните процедуру стирания адаптаций (PCM Reset) через сканер .

• Для Nissan: После замены EDU или форсунок выполните процедуру сброса адаптаций системы впрыска (если доступна через сканер) или отсоедините клемму АКБ на 10-15 минут .

• Проведите тест-драйв в различных режимах: плавное и резкое ускорение, движение по неровной дороге (для проверки контактов), многократные циклы запуска и остановки двигателя .

• После тест-драйва повторно считайте коды. Убедитесь, что DTC P1216 не появился в текущих или исторических ошибках.

Если после всех проверок и замен p1216 ошибка возвращается, а проводка и компоненты исправны — с вероятностью 85-90% неисправен блок PCM/ECM (для Ford/Jaguar) или блок управления форсунками EDU (для Nissan). Требуется ремонт блока (замена драйвера) или его замена с последующей адаптацией .
