Диагностика и устранение ошибки DTC P1085: Ряд 4 — адаптация смеси в диапазоне 1, переобеднение смеси
Код ошибки DTC P1085 относится к семейству Volkswagen Group (Audi, Volkswagen, Skoda, Seat), а также встречается на некоторых моделях Porsche и Lamborghini с многорядными двигателями. Расшифровка кода: «Exhaust Bank 4 — Mixture Adaption Range 1, Lower Lean Limit Not Reached». Это технический индикатор того, что на четвертом ряду цилиндров блок управления двигателем (ECU) зафиксировал устойчивое переобеднение топливно-воздушной смеси в первом диапазоне адаптации (холостой ход и малые нагрузки). Простыми словами: смесь слишком бедная, и ECU уже не может её обеднить дальше, так как уперся в программный лимит коррекции в сторону обогащения .
«Ряд 4» (Bank 4) характерен для многорядных двигателей: V8 (Mercedes M273/M278, Audi 4.2 FSI), V10, W12 (VW Phaeton, Audi A8) и некоторых V6 с раздельной выпускной системой. На W12 моторостроении Bank 3 и Bank 4 находятся физически на одной стороне двигателя (пассажирской или водительской), но имеют раздельные впускные каналы и отдельные лямбда-зонды . Понимание этого критически важно для локализации проблемы.
«Ряд 4» (Bank 4) характерен для многорядных двигателей: V8 (Mercedes M273/M278, Audi 4.2 FSI), V10, W12 (VW Phaeton, Audi A8) и некоторых V6 с раздельной выпускной системой. На W12 моторостроении Bank 3 и Bank 4 находятся физически на одной стороне двигателя (пассажирской или водительской), но имеют раздельные впускные каналы и отдельные лямбда-зонды . Понимание этого критически важно для локализации проблемы.

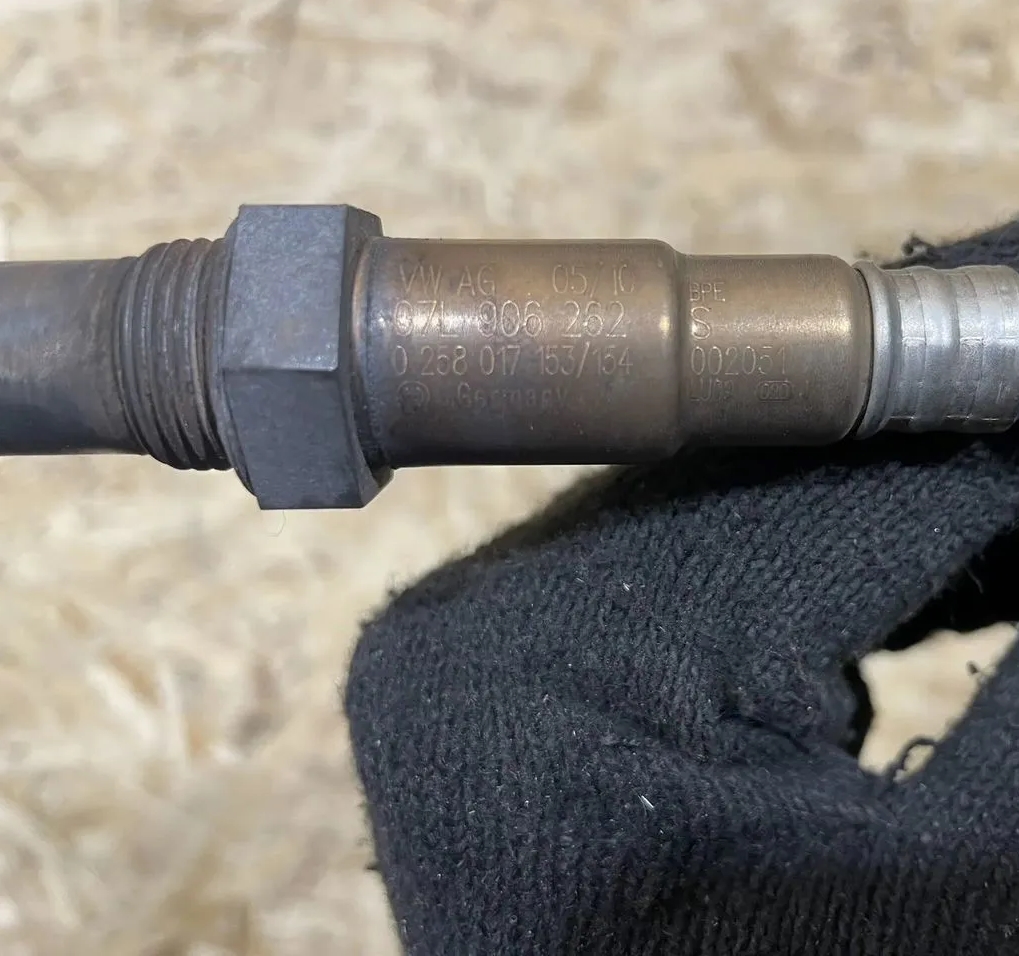

- DTC P1085 Ошибка
- DTC_P1085.jpg (489.6 КБ) 48 просмотров
1. Причина возникновения ошибки DTC P1085
Переобеднение на ряду 4 означает, что в цилиндры поступает больше воздуха, чем требуется для полного сгорания поданного топлива. ECU видит высокое содержание кислорода в выхлопе и пытается обогатить смесь (добавить топливо). Долгосрочная коррекция топлива (LTFT) уходит в устойчивый плюс выше +10...15%, а затем ECU фиксирует, что не может достичь нижнего предела обеднения, и выдает P1085 . Причины делятся на три категории: неучтенный воздух (подсос) (наиболее частая), недостаток топлива и ложное обеднение из-за датчиков.1.1. Неучтенный воздух — подсос во впускном коллекторе Bank 4
Это причина №1 для P1085. Воздух попадает в цилиндры минуя датчик массового расхода (MAF), поэтому ECU о нем «не знает» и не подает дополнительное топливо .- Вакуумные шланги системы вентиляции картера (PCV). На W12 и V8 моторах шланги PCV на стороне Bank 4 (пассажирская сторона) часто перетираются о кронштейны или рассыхаются от температуры . На форумах VW Vortex описана ситуация, когда забытый или неплотно надетый вакуумный шланг на 90-градусном патрубке между воздушным фильтром и впускным коллектором вызывал одновременные ошибки P1081 (Bank 3) и P1085 (Bank 4) на Phaeton W12 .
- Прокладка впускного коллектора Bank 4. На V-образных двигателях прокладка внутреннего ряда (ближнего к развалу блока) просаживается из-за тепловых деформаций. Диагностируется распылением карбклинера на стыки при работе двигателя — изменение оборотов укажет на место.
- Уплотнения форсунок. Резиновые кольца форсунок на ряду 4 со временем дубеют и перестают герметизировать посадочные места во впускном коллекторе. Это частая проблема на моторах с пробегом.
- Клапан вентиляции картера (PCV). Разорванная мембрана внутри клапана PCV создает гигантский неконтролируемый подсос, который ECU не может компенсировать. Это тянет за собой ошибку P1085 на соответствующем ряду.
- Система улавливания паров топлива (EVAP). Клапан продувки адсорбера, зависший в открытом положении, создает постоянный подсос паров из бензобака, обедняя смесь, особенно на прогретом двигателе.
1.2. Реальное обеднение — проблемы топливной системы Bank 4
Здесь воздуха ровно столько, сколько насчитал MAF, но топлива физически не хватает.- Засоренные форсунки. На Bank 4 форсунки могут быть забиты отложениями из топлива. Распылитель не дает нужного количества топлива, особенно на малых нагрузках (Range 1) .
- Топливный насос низкого давления. Падение производительности насоса в баке или проблемы с топливным фильтром. На V-образных моторах разные ряды могут получать топливо от разных секций насоса или регуляторов.
- Регулятор давления топлива. Заниженное давление из-за умирающего регулятора или забитой обратки. Для FSI/TFSI моторов — падение производительности насоса высокого давления (ТНВД).
- Топливный фильтр. На моделях со сменным фильтром его забитость создает голодание на ряду 4, особенно если фильтр стоит на магистрали, питающей этот ряд.
1.3. Ложное обеднение — неисправности датчиков и проводки
ECU думает, что смесь бедная, хотя на самом деле она нормальная или даже богатая.- Лямбда-зонд Bank 4 Sensor 1 (перед катализатором). Замедленная реакция (более 300 мс) или «зависание» ниже 0.2 В (бедная смесь). Загрязнение маслом или «отравление» некачественным топливом .
- Датчик массового расхода воздуха (MAF). Заниженные показания MAF заставляют ECU считать, что воздуха мало, и подавать мало топлива. На самом деле воздуха нормально, а топлива мало — результат обеднение .
- Утечка на выпуске перед лямбда-зондом Bank 4. Микротрещина на коллекторе или выхлопной трубе до датчика подсасывает наружный воздух. Кислород в выхлопной системе приводит к тому, что лямбда видит «высокое содержание кислорода» и сигнализирует об обеднении .
- Датчик температуры охлаждающей жидкости (ECT). Если ECU думает, что двигатель холодный, он обогащает смесь. Но при P1085 обратная ситуация встречается реже.
1.4. Особенности для W12: синхронные ошибки P1081 и P1085
На двигателе VW/Audi W12 (например, Phaeton, A8) DTC P1085 часто появляется в паре с P1081 (Bank 3) . Это почти гарантированно указывает на общий подсос воздуха, затрагивающий оба ряда на одной стороне двигателя. На форумах описаны случаи, когда причиной был забытый или отвалившийся вакуумный шланг на впускном патрубке после чистки . Также подозреваются общие вакуумные магистрали на этой стороне или трещина во впускном коллекторе, который у W12 физически перекидывается с одной стороны на другую.2. Можно ли продолжать движение при ошибке P1085?
Этот вопрос требует оценки сопутствующих симптомов. В отличие от переобогащения, обеднение не убивает катализатор мгновенно, но опасно по-своему — перегревом камеры сгорания и поршней.Эвакуация необходима, если:
- Двигатель работает неустойчиво, глохнет при сбросе газа или на холостых .
- При попытке ускорения машина «зависает», не едет, дергается или слышны хлопки во впускном коллекторе (обратный выстрел).
- Check Engine мигает (это индикатор активных пропусков зажигания, которые быстро убьют катализатор).
- Машина не заводится с первого раза или заводится с трудом.
- Двигаться своим ходом можно, но с ограничениями. Избегайте резких ускорений, высоких оборотов и буксировки прицепа .
- Ограничьте пробег до сервиса 50-70 км. Длительная работа на обедненной смеси ведет к перегреву камеры сгорания, прогару поршней и выпускных клапанов.
- Ошибка P1085 сама по себе не требует эвакуации, но в сочетании с пропусками зажигания — это критично .
3. Как исправить ошибку P1085: подробный мануал
Ниже представлена технологическая карта для специалиста, основанная на официальных процедурах VAG и практическом опыте. Начните с дешевых методов (проверка подсоса) и только потом переходите к замене дорогих компонентов (лямбда, MAF). Если вы видите P1085 в паре с P1081 на W12, ищите общий подсос на пассажирской стороне .3.1. Диагностические параметры (сканер обязательно)
Подключите профессиональный сканер (VCDS, ODIS, Autel, Launch). Для VAG оптимален VCDS. Прогрейте двигатель до рабочей температуры (90-95°C).Для W12 двигателей: блок управления двигателем II (Engine II, адрес 11) содержит данные для Bank 3 и Bank 4 . В VCDS используйте блоки измерений 32 (адаптации Range 1) и 33 (адаптации Range 2).
| Параметр (Bank 4) | Норма / пояснение | Отклонение при P1085 |
|---|---|---|
| Долгосрочная коррекция (LTFT, %) — MV Block 32, поле 3 (Bank 4) | От -8% до +8% (идеал 0%) | Устойчиво выше +10%, часто +15-25% — ECU пытается обогатить смесь, так как видит бедную |
| Краткосрочная коррекция (STFT, %) | Колеблется вокруг 0% | Стабильно положительная (+10-20%) или скачет от нуля до плюса |
| Расход воздуха MAF (г/с) — MV Block 002 (для Engine I и II) | ~ рабочего объема * 0.8…1.0 (W12 — около 6-8 г/с на холостых) | Занижен на 20-40% при нормальной работе двигателя |
| Напряжение лямбда-зонда 1 Bank 4 (В) | 0.1…0.9 (колеблется с частотой 1-2 Гц) | Зависание ниже 0.2-0.3В (бедная смесь) или очень медленные колебания |
3.2. Проверка на подсос воздуха (80% успеха)
Это первая и самая важная операция. На двигателях VAG с P1085 подсос на Bank 4 — классика. Особенно тщательно проверяйте сторону двигателя, где расположен Bank 4 .Метод №1: Дымогенератор (золотой стандарт)
Подайте дым во впускной коллектор через любой вакуумный штуцер при заглушенном двигателе. Дым выйдет через все трещины: прокладку коллектора, шланги PCV, уплотнения форсунок, трещины в пластиковом коллекторе. На W12 подавайте дым в коллектор со стороны Bank 4 и наблюдайте, куда он пойдет .
Метод №2: Пропан-бутановая горелка (без поджига)
На работающем двигателе направьте поток газа на стыки коллектора, шланги и соединения на стороне Bank 4. При подсосе газ будет засасываться, и обороты двигателя заметно вырастут . Этот метод хорошо работает для поиска трещин в шлангах и прокладках.
Метод №3: Визуальный осмотр для W12 и V8
- Снимите декоративную крышку двигателя. На W12 осмотрите все вакуумные шланги на стороне пассажира (Bank 2 в терминологии VW, который включает Bank 3 и 4) на предмет трещин, мягкости или расслоения резины .
- Проверьте 90-градусный патрубок между воздушным фильтром и впускным коллектором. На форумах описано, что забытый или неплотно надетый шланг на этом патрубке — причина одновременных P1081 и P1085 .
- Проверьте систему PCV. На работающем двигателе снимите маслозаливную крышку. Если крышку сильно присасывает или слышно свист — клапан PCV неисправен и подлежит замене.
- Осмотрите прокладку впускного коллектора в районе Bank 4 (обычно это сторона, ближняя к щиту моторного отсека или к определенному крылу — зависит от модели).
3.3. Проверка топливной системы (если подсоса нет)
Если дымогенератор не нашел утечек, а LTFT все еще высокий — проблема в топливе или датчиках.Шаг 1: Давление топлива
Подключите механический манометр к топливной рампе Bank 4.
- Зажигание включено (двигатель не работает): давление должно подняться и не падать. Если падает быстро — течь через обратный клапан или форсунки.
- На холостых: для атмосферных моторов — 3.0-3.5 бар (43-51 psi). Ниже — проблема в насосе низкого давления, регуляторе или забитом фильтре .
Снимите топливную рампу с форсунками (на двигателях с распределенным впрыском). Не отсоединяя топливную магистраль, включите зажигание. Форсунки не должны капать. Затем проверьте сопротивление обмотки — разброс между форсунками Bank 4 не должен превышать 1-2 Ом. На моторах с прямым впрыском (FSI/TFSI) — только стенд для проверки производительности.
Шаг 3: Топливный фильтр и сетка насоса
Если фильтр сменный и не менялся более 40-50 тыс. км — замените в любом случае. Если доступ к насосу в баке — проверьте сетку на входе, она часто забивается грязью .
3.4. Проверка MAF и лямбда-зонда Bank 4
Если механика в порядке — переходите к электрике.MAF (датчик массового расхода)
- На холостых, на прогретом двигателе, при выключенных потребителях, расход воздуха MAF (г/с) должен примерно соответствовать рабочему объему: для 4.0 л V8 — 4.5-5.5 г/с, для W12 — 6-8 г/с на холостых. Занижение на 30-40% указывает на неисправность MAF или подсос .
- Отключите фишку MAF. Если двигатель заработал заметно лучше, а коррекции топлива приблизились к нулю — MAF однозначно врет. Замена на OEM (Bosch по VIN) .
- Посмотрите осциллограмму в сканере или профессиональном оборудовании. Сигнал должен переключаться между «богато» и «бедно» не реже 1 раза в секунду. Если сигнал «залип» ниже 0.2 В (бедная смесь) даже при заведомо богатой смеси (например, при отключенном вакууме регулятора давления) — зонд отравлен .
- Проверьте подогрев лямбда-зонда: сопротивление на пинах подогрева (2 толстых провода) — 3-15 Ом. Обрыв — замена .
- Проверьте, нет ли утечки воздуха в выпуске перед лямбда-зондом. Трещина в миллиметр подсасывает кислород, и лямбда «видит» бедную смесь .
3.5. «Живые» примеры из практики СТО
Случай #1: VW Phaeton W12 (P1085 и P1081 одновременно)
Автомобиль приехал с ошибками P1085 (Bank 4) и P1081 (Bank 3), пропусками зажигания и нестабильным холостым . Механик начал с замены катушек и свечей — ничего не изменилось. Опытный диагност на форуме VWVortex посоветовал проверить вакуумные шланги на стороне пассажира (Bank 2 в терминологии VW, куда входят Bank 3 и 4). Проблема: забытый или неплотно сидящий вакуумный шланг на 90-градусном патрубке между воздушным фильтром и впускным коллектором . Решение: надежно закрепили шланг хомутом, очистили коды и проехали 600 км без ошибок. Этот случай — классика: ошибки на Bank 3 и Bank 4 одновременно почти всегда означают подсос на общей стороне впуска.Случай #2: Audi A8 4.2 FSI (Bank 4)
Автомобиль терял мощность на холостых, ошибка P1085. LTFT Bank 4 = +18%. Дымогенератор показал подсос через треснувший шланг PCV, расположенный под впускным коллектором на стороне Bank 4. Решение: замена всего узла PCV (сепаратор масла на блоке + шланги). После замены LTFT упал до +2%.Случай #3: VW Touareg 3.6 VR6 (Bank 4 — фактически правый ряд)
Ошибка P1085 на правом ряду. MAF показывал заниженные значения. Механик начал с замены MAF, но ошибка вернулась. При детальной проверке выяснилось, что правый воздушный фильтр (на VR6 два воздушных фильтра) был установлен неправильно — корпус не закрывался герметично, и пыльный воздух шел в обход MAF. Решение: замена обоих воздушных фильтров и герметизация корпуса. LTFT восстановился.3.6. Пошаговый алгоритм ремонта (от простого к сложному)
Следуйте этому списку строго по порядку. Не пропускайте шаги.1. Сбросьте адаптации топлива через сканер. Сотрите ошибку. Запустите двигатель на 1 минуту. Если LTFT снова полез вверх выше +10% — проблема активна.
2. Проверьте воздушный фильтр и впускной тракт до MAF на стороне Bank 4. Замените грязный фильтр.
3. Проверьте на подсос воздуха (дымогенератор, пропан или визуально). Это главный пункт. Для W12 проверяйте соединения на пассажирской стороне — шланг между airbox и коллектором, PCV, прокладки коллектора .
4. Проверьте MAF (сравнение показаний, тест отключением).
5. Проверьте давление топлива механическим манометром на Bank 4.
6. Проверьте форсунки на герметичность и производительность.
7. Проверьте лямбда-зонд Bank 4 Sensor 1 (осциллограф, подогрев).
8. Проверьте выпускную систему на утечки перед лямбда-зондом Bank 4.
3.7. Рекомендации и частые ошибки при ремонте
- Никогда не меняйте MAF или лямбда-зонд, не проверив подсос воздуха. Замена датчика без устранения механической причины — выброшенные деньги. Новый датчик тоже будет видеть бедную смесь .
- Для W12 с одновременными P1085 и P1081: начните с визуального осмотра всех вакуумных линий на пассажирской стороне (Bank 2). Забытый шланг или трещина на 90-градусном патрубке — классика .
- Не игнорируйте систему PCV. На моторах VAG она умирает каждые 60-80 тыс. км и является частой причиной P1085 .
- При использовании дымогенератора убедитесь, что дым подается именно во впускной коллектор (после дроссельной заслонки), а не в патрубок MAF.
- После ремонта, связанного со снятием впускного коллектора, обязательно выполните адаптацию дроссельной заслонки через сканер (Basic Settings — Throttle Body Adaptation). Иначе обороты могут плавать, а ошибка вернуться .
- Никогда не сбрасывайте ошибку простым отключением клеммы аккумулятора. На многих Audi и VAG это приводит к потере адаптаций коробки передач и настроек комфорта. Используйте только сканер .
