P1070 Ошибка DTC: Датчик NOx, сигнал контроля нагрева: короткое замыкание на плюс - решение

[morskoj]

Техническое пособие по диагностике и устранению ошибки DTC P1070: Короткое замыкание на плюс цепи сигнала контроля нагрева датчика NOx (G295)

Настоящий материал представляет собой систематизированное техническое руководство для специалистов по ремонту автомобильной электроники и систем снижения токсичности отработавших газов. В статье детально разбирается код неисправности DTC P1070, его физический смысл, алгоритм поведения системы при обнаружении такого сбоя, а также пошаговая процедура верификации и устранения дефекта.

Код DTC P1070 регистрируется блоком управления двигателя (ECU), когда на управляющем выходе цепи нагрева датчика оксидов азота (NOx) G295 фиксируется недопустимо высокий потенциал («плюс») в момент, когда драйвер блока управления должен коммутировать массу . Данная неисправность наиболее характерна для автомобилей концерна Volkswagen Group (Audi, VW, Seat, Skoda) с бензиновыми двигателями семейства FSI (1.6 FSI, 2.0 FSI) середины 2000-х годов и имеет четкую техническую историю, подкрепленную официальными бюллетенями (TPI 2009904/8).

Ошибка P1070 ошибка является «зеркальным отражением» кода P1069 (короткое на массу), но имеет свои специфические причины возникновения и методы диагностики .

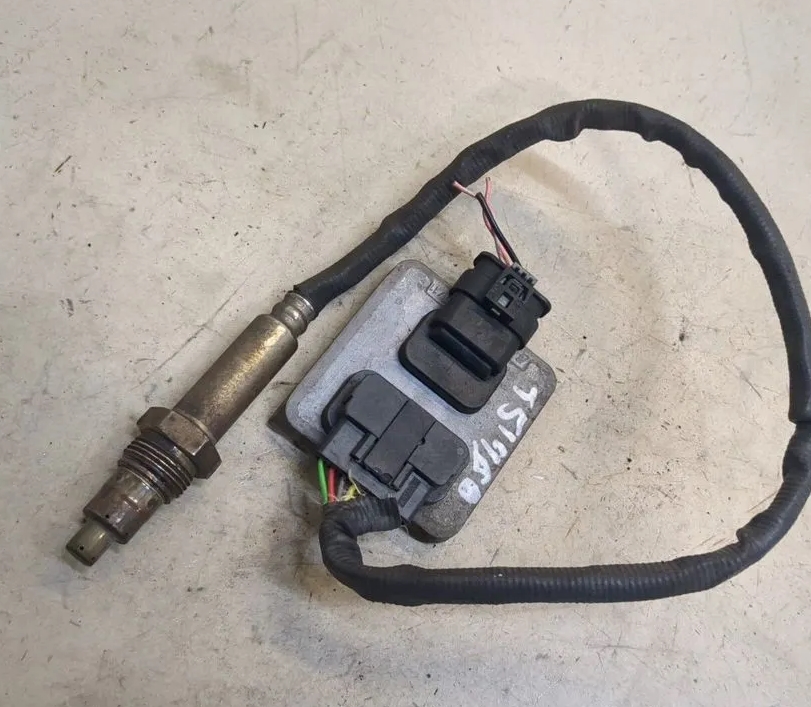

DTC P1070 Ошибка


1. Причины возникновения ошибки DTC P1070

Понимание физической природы ошибки DTC p1070 требует анализа как электрической схемы нагревательного элемента датчика NOx, так и условий его эксплуатации. В отличие от короткого замыкания на массу (P1069), где нагреватель «садится» на корпус, здесь имеет место прямой контакт сигнальной цепи нагрева с бортовым напряжением +12В.

Основные причины, зафиксированные в технической документации и практике ремонта:

• Попадание влаги в датчик NOx (основная конструктивная причина для старых версий). Согласно официальным техническим бюллетеням Volkswagen (TPI 2009904/8), причиной появления кодов p1070 ошибка, P1069 и других является влажность в выпускной системе. Влага проникает внутрь датчика NOx, вызывая не только замыкание на массу, но и перекрестное короткое замыкание между выводами нагревателя и сигнальными цепями, что ECU может интерпретировать как «короткое на плюс» .

• Устаревшая версия датчика G295. Заводские номера старых датчиков — 03C 907 807 A и 03C 907 807 C. Начиная с календарной недели 41/2004 (октябрь 2004 года), был внедрен улучшенный датчик с номером 03C 907 807 D. Если установлен датчик старой версии, ошибка неизбежно возникнет из-за отсутствия надлежащей герметизации .

• Физическое замыкание проводки на плюс (+12В). Жгут проводов датчика NOx проходит в зоне высоких температур и вибраций. Изоляция может оплавиться или перетереться, вызвав контакт сигнального провода нагревателя с соседним проводом, находящимся под напряжением (например, с питанием датчика или генератора). При этом на управляющем выводе появляется постоянный «плюс».

• Выход из строя драйвера канала нагрева в блоке управления двигателя (ECU). Пробой ключа (транзистора), отвечающего за управление нагревом датчика NOx, может привести к тому, что на управляющий вывод постоянно подается напряжение. Хотя чаще пробитый ключ дает «короткое на массу», в определенных конфигурациях схемы возможна и инверсия.

• Несоответствие версий программного обеспечения блока управления. В некоторых случаях, даже после замены датчика на новую версию (D), ошибка может сохраняться из-за устаревшей прошивки ECU. Для двигателей с буквенным обозначением BLP (1.6 FSI) требуется обязательное обновление ПО .

2. Оценка критичности: Можно ли продолжать движение?

Ситуация с ошибкой DTC p1070 во многом схожа с ошибкой P1069, но требует более аккуратного подхода, так как «короткое на плюс» потенциально опаснее, чем на массу.

Характерные симптомы и опыт эксплуатации:
Согласно отзывам владельцев и форумов, автомобиль с ошибкой p1070 ошибка в большинстве случаев сохраняет способность передвигаться, но с серьезными оговорками. Имеются сообщения о том, что двигатель может глохнуть на ходу (EPC горит, пропадает тяга), что создает аварийную ситуацию, особенно на трассе . На некоторых автомобилях ошибка носит перемежающийся характер: загорается после 50 км спокойной езды, но при более агрессивном стиле управления проявляется позже .

Клинические проявления:

Симптом	Статистика / Вероятность
Горит Check Engine / MIL	100%
Потеря мощности / «тупизна»	Часто (до 70% случаев)
Подергивания и нестабильный холостой ход	Регулярно встречается
Полная остановка двигателя (EPC)	Вероятно, особенно на Audi A4 B6 2.0 FSI
Плавающий холостой ход с рывками кузова	Описано владельцами

Рекомендация по движению:

Эвакуация настоятельно рекомендуется в следующих случаях:

• Происходили эпизоды самопроизвольной остановки двигателя (EPC) с потерей управления .

• Автомобиль дергается или «клюет носом» на холостом ходу — это указывает на системные сбои в управлении двигателем .

• Имеется стойкий запах гари от проводки или датчика.

Если же автомобиль просто едет с зажженным «чеком», но без рывков и глоханий, двигаться своим ходом до сервиса можно, но с предельной осторожностью, избегая резких ускорений и дальних поездок. Потеря мощности и увеличение расхода топлива (по некоторым данным, до 2 литров на 100 км) — гарантированы .

3. Подробный регламент ремонта и устранения ошибки P1070

Для успешного исправления ошибки p1070 ошибка необходимо следовать четкому алгоритму, основанному на приоритете причин, установленных заводом-изготовителем. Около 80% случаев решаются заменой датчика старой версии и обновлением ПО.

3.1. Необходимое оборудование и подготовка

Инструмент	Режим измерения	Цель проверки
Мультиметр цифровой	Омы (сопротивление), Вольты постоянного тока	Измерение сопротивления нагревателя NOx, проверка наличия «плюса» на управляющем проводе при отключенном ECU
Диагностический сканер (VCDS, ODIS, Vasya)	Чтение кодов ошибок, просмотр блоков измерений, обновление ПО	Подтверждение наличия ошибки p1070 ошибка, проверка версии прошивки ECU, проведение онлайн-обновления через SVM (Software Version Management)
Набор ключей (головка на 22 мм обычно)	-	Демонтаж старого датчика NOx из выпускного коллектора

Перед началом работ убедитесь, что двигатель полностью остыл, так как выпускная система нагревается до нескольких сотен градусов.

3.2. Пошаговая инструкция диагностики

Следуйте приведенному алгоритму строго по порядку. Начинайте с проверки номера детали — это самый быстрый способ принять решение.

• Шаг 1: Проверка номера детали и даты выпуска датчика NOx.
  Локализуйте датчик G295. На двигателях 1.6 FSI и 2.0 FSI он вкручен в выпускной коллектор после каталитического нейтрализатора. Считайте номер (обычно выбит на шестиграннике или наклеен на корпус).
  Сравните с актуальной таблицей соответствия:

  Старый номер детали (проблемный)	Новый номер детали (исправный)
  03C 907 807 A	03C 907 807 D
  03C 907 807 C	03C 907 807 D

  Если установлен датчик с номером A или C, он гарантированно вызовет ошибку P1070 или P1069 из-за попадания влаги . Решение — замена на версию D, независимо от показаний мультиметра. Если дата выпуска (календарная неделя) старее 41/2004 — то же самое.

• Шаг 2: Измерение сопротивления нагревательного элемента датчика NOx.
  Отсоедините разъем датчика. Переведите мультиметр в режим измерения сопротивления (200 Ом).
  Распиновка датчика NOx G295 (типовая): Контакты нагревателя — это обычно два толстых контакта (пин 1 и пин 2 на разъеме).
  Эталонные значения:
  • - Исправный нагреватель: сопротивление от 3 до 15 Ом (обычно 4-10 Ом).
  • - Обрыв цепи: «1» или «OL» — нагреватель сгорел, датчик под замену.
  • - Сопротивление менее 0.5 Ом: короткое замыкание между выводами нагревателя.

• Шаг 3: Проверка изоляции нагревателя на массу и отсутствия сквозного короткого.
  Переведите мультиметр в режим измерения сопротивления (диапазон 2000 кОм или выше).
  • - Проверьте сопротивление между каждым выводом нагревателя и корпусом датчика (металлическая резьба). Норма — бесконечность (OL). Если есть 0 Ом или низкое сопротивление — датчик неисправен.
  • - Проверьте сопротивление между двумя выводами нагревателя. Оно должно быть в пределах 3-15 Ом. Если оно 0 Ом — внутреннее короткое замыкание витков.

• Шаг 4: Проверка наличия короткого замыкания на плюс в проводке (Off-Car Test).
  Отключите разъем датчика NOx. Отключите разъем блока управления двигателя (ECU). Включите зажигание (двигатель не запускать). Мультиметром в режиме измерения постоянного напряжения проверьте управляющий провод нагревателя (идущий к ECU) на наличие напряжения. Если на проводе есть +12В при отключенном ECU — имеется замыкание на плюс в жгуте. Необходимо искать место перетирания или оплавления изоляции, где этот провод контактирует с питающим проводом.

• Шаг 5: Проверка версии программного обеспечения ECU и его обновление.
  Даже после замены датчика на версию D, на некоторых автомобилях ошибка может сохраняться из-за старой прошивки блока управления. Это подтверждено официальными бюллетенями для двигателей 1.6 FSI (буквенное обозначение BLP) .

  Подключите VCDS или ODIS, считайте идентификацию блока управления (номер детали и версия ПО). Сверьтесь с таблицей:


  Старая версия ПО (проблемная)	Новая версия ПО (исправленная)
  03C906056AK (5808, 6095)	03C906056BP (7002)
  03C906056AL (5809, 6096, 6363)	03C997056R (7000)
  03C906056AM (5635, 5810, 6097)	03C906056BQ (7001)
  03C906056AN (5811, 6364)	03C997056S (7000)

  Если версия ПО устаревшая, необходимо провести онлайн-обновление через SVM (Software Version Management) с использованием фирменного оборудования VAS . Стандартными донглами это не делается, требуется дилерское оборудование или специализированный сервис с онлайн-доступом к серверам производителя.

3.3. Реальные кейсы из практики (Отзывы и опыт ремонта)

Анализируя типичные ситуации, описанные в профильных технических сообществах (LeonClub, VWTS, BolidenForum) и отзывах мастеров, можно выделить несколько характерных сценариев, по которым живет ошибка p1070 ошибка.

• Кейс 1: «Классика FSI — датчик старой версии и короткое на плюс».
  VW Golf V 2.0 FSI 2005 года выпуска. При сканировании VCDS обнаружена ошибка «17478 — NOx Sensor (G295) Heater Control: Short to Plus — P1070 — Upper Limit Exceeded — Intermittent» . Владелец обратился на форум с вопросом, является ли это типичной неисправностью. Опытные пользователи подтвердили, что это «типичная устерка для этого двигателя». Решение: замена датчика на актуальную версию или программное отключение (NOx OFF) как более дешевая альтернатива. Некоторые владельцы сообщили, что после программного отключения расход топлива снизился почти на 2 литра, так как ECU переставал пытаться корректировать смесь по некорректным показаниям NOx .

• Кейс 2: «Обновление ПО решает все».
  VW Touran 1.6 FSI. После замены датчика NOx (установлен новый 03C907807D) ошибка P1070 не исчезала. Мастер проверил версию блока управления — оказалась старая (03C906056AK с прошивкой 5808). Согласно TPI 2009904/8, автомобиль попал под обязательное обновление ПО. После проведения онлайн-обновления через VAS до версии 03C906056BP (7002) и стирания ошибок проблема была устранена полностью .

• Кейс 3: «Опасное поведение — EPC и остановка на ходу».
  Audi A4 B6 2.0 FSI. Владелец столкнулся с критической ситуацией: на трассе загорался EPC, двигатель глох, и машина теряла управление. При диагностике обнаружены ошибки P1070, P1033 и P2196. После очистки и проверки проводки выяснилось, что жгут датчика NOx перетерся о кронштейн двигателя, и провод управления нагревателем периодически замыкал на «плюс» бортовой сети. Восстановление изоляции и перекладка жгута с дополнительной защитой решили проблему . Данный кейс показывает, почему при P1070 не стоит игнорировать проверку проводки в пользу немедленной замены датчика.

3.4. Процедура после ремонта и финальные рекомендации

После замены датчика NOx G295 (на версию D), обновления ПО ECU или устранения короткого замыкания в проводке необходимо выполнить следующие завершающие действия.

Стирание кода ошибки и адаптация:
Подключите диагностический сканер. В блоке управления двигателя (01 — Engine) сотрите все коды неисправностей. Выключите зажигание на 30 секунд. Заведите двигатель и прогрейте его до рабочей температуры (90°C по ОЖ).

Проверка нагрева датчика NOx:
При работе двигателя на холостом ходу контролируйте группы измерений, относящиеся к G295 (например, группа 041 или 042 в VCDS). Напряжение на нагревателе должно появиться через 10-20 секунд после запуска, а расчетная температура датчика должна быстро расти. Если нагреватель не включается — ошибка не устранена.

Тестовая поездка:
Совершите поездку в смешанном цикле продолжительностью 15-20 минут. Важно выполнить циклы ускорения с нагрузкой до 3000-4000 об/мин, чтобы система самодиагностики NOx завершила все тесты.

Финальное сканирование:
После поездки повторно считайте ошибки в блоке 01. Если DTC P1070 не появился — ремонт выполнен корректно. Если ошибка вернулась, а датчик новый (D), ПО обновлено, проводка в порядке — необходимо проверять блок управления двигателя на предмет неисправности драйвера цепи нагрева.

Программное отключение датчика NOx как альтернативный метод:
В ряде случаев (старый автомобиль с большим пробегом, экономическая нецелесообразность замены дорогого датчика) специалисты прибегают к деактивации NOx-сенсора на уровне прошивки ECU (NOx OFF). Эта процедура, выполняемая чип-тюнерами, отключает опрос датчика, убирает аварийный режим и, по отзывам, даже снижает расход топлива. Стоимость такой услуги в разы ниже замены датчика. Однако важно понимать: данный метод делает невозможным контроль токсичности, что на некоторых рынках недопустимо. Кроме того, требуется найти действительно квалифицированного специалиста, так как небрежная деактивация может вызвать другие ошибки .

Профилактическая рекомендация: При замене датчика NOx всегда наносите высокотемпературную антипригарную пасту (медную или керамическую) на резьбу нового датчика. Это облегчит его демонтаж в будущем. Разъем датчика обработайте диэлектрической смазкой для защиты от влаги и реагентов. Для автомобилей с пробегом более 150 000 км также рекомендуется профилактическая проверка жгута проводки на предмет перетирания в зонах креплений.
