Техническое пособие по диагностике и устранению ошибки DTC P1069: Короткое замыкание на массу цепи сигнала контроля нагрева датчика NOx

Настоящий материал представляет собой систематизированное техническое руководство для специалистов по ремонту автомобильной электроники и систем снижения токсичности отработавших газов. В статье детально разбирается код неисправности DTC P1069, его физический смысл, алгоритм поведения системы при обнаружении такого сбоя, а также пошаговая процедура верификации и устранения дефекта.

Код DTC P1069 регистрируется блоком управления двигателя (ECU) при обнаружении короткого замыкания на массу в цепи контроля нагрева датчика оксидов азота (NOx) G295. Данная неисправность наиболее характерна для автомобилей концерна Volkswagen Group с бензиновыми двигателями семейства FSI (например, Touran, Golf V, Audi A3) середины 2000-х годов, но может встречаться и на других марках, где применяется система мониторинга NOx после катализатора.

Ошибка P1069 тесно связана с заводскими проблемами ранних версий датчика G295, что подтверждено многочисленными техническими бюллетенями (TPI) .

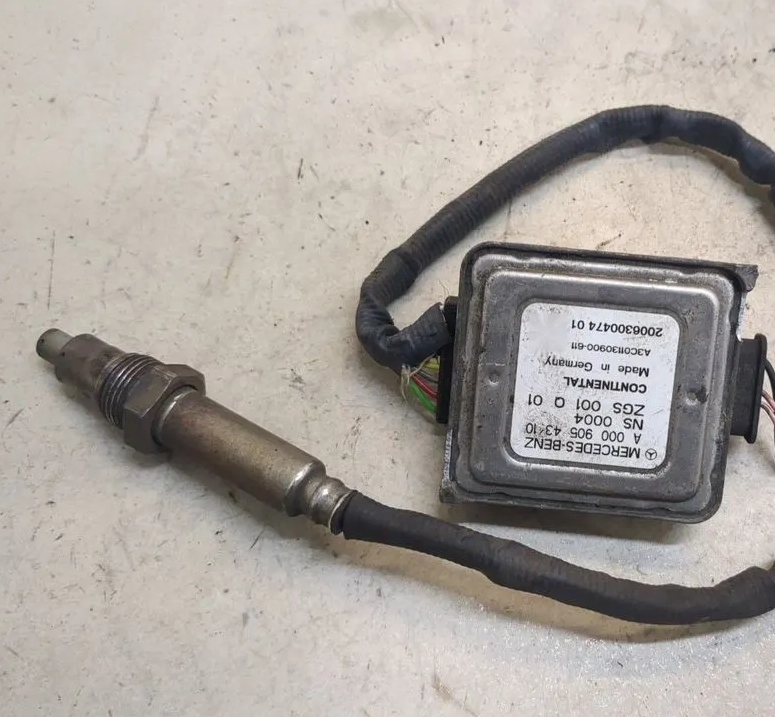

DTC P1069 Ошибка


1. Причины возникновения ошибки DTC P1069

Понимание физической природы ошибки P1069 требует анализа как электрической схемы, так и условий эксплуатации датчика NOx. В отличие от классических датчиков кислорода (лямбда-зондов), NOx-сенсор имеет сложную структуру и содержит нагревательный элемент, который должен быстро выходить на рабочую температуру около 800°C.

Основные причины, зафиксированные в технической документации и практике ремонта:

• Попадание влаги в датчик NOx (основная конструктивная причина). Согласно официальным техническим бюллетеням Volkswagen (TPI 2009904/8), причиной появления кодов P1069, P1037, P1070 и других является влажность в выпускной системе. Влага проникает внутрь датчика NOx, вызывая короткое замыкание цепи нагрева на массу. Особенно это характерно для ранних версий датчиков .

• Устаревшая версия датчика G295. Заводские номера старых датчиков — 03C 907 807 A и 03C 907 807 C. Начиная с календарной недели 41/2004 (октябрь 2004 года), был внедрен улучшенный датчик с номером 03C 907 807 D. Если установлен датчик старой версии, ошибка неизбежно возникнет из-за отсутствия защиты от влаги .

• Физическое повреждение проводки или разъема. Жгут проводов датчика NOx проходит в зоне высоких температур и агрессивной среды (выхлопные газы, соль зимой). Изоляция может оплавиться или перетереться, вызвав контакт сигнального провода нагрева с корпусом (массой). При этом сопротивление цепи нагрева падает до нуля .

• Залипание или разрушение нагревательного элемента внутри датчика. Даже на датчиках поздней версии со временем (пробег 150-200 тыс. км) спираль нагревателя может просесть на корпус из-за термического старения. Мультиметр в таком случае покажет сопротивление между выводом нагрева и корпусом датчика .

• Неисправность блока управления двигателя (ECU). Наименее вероятная, но возможная причина. Выход из строя нижнего ключа (MOSFET), управляющего подачей массы на нагреватель, также приведет к регистрации «короткого на массу», даже если сам датчик исправен. Однако для двигателей FSI ранних годов выпуска проблемы с блоком управления встречаются редко .

2. Оценка критичности: Можно ли продолжать движение?

Ситуация с ошибкой P1069 отличается от многих других. В большинстве случаев автомобиль может продолжать движение своим ходом без немедленного риска повреждения двигателя. Однако последствия для комфорта и экологии будут существенными.

Характерные симптомы при ошибке DTC P1069:

Симптом	Проявление
Индикатор Check Engine / MIL	Горит постоянно, сигнализируя о неисправности системы выпуска
Потеря мощности (Limp Mode)	Автомобиль «тупит», плохо разгоняется, динамика падает до 20-30%
Увеличение расхода топлива	ECU переходит в резервные режимы смесеобразования, расход растет на 0.5-1.5 л/100 км
Нестабильный холостой ход	Возможны небольшие колебания оборотов, двигатель «троит» на холодную

Рекомендация по движению: Продолжать движение на автомобиле с ошибкой P1069 можно. Эвакуация в большинстве случаев не требуется. Автомобиль доедет до сервиса своим ходом, но с заметно худшей динамикой и повышенным расходом топлива.

Однако эвакуация необходима в следующих случаях:

• Появился устойчивый запах сероводорода («тухлых яиц») — это признак перегрева и разрушения катализатора из-за неправильной работы системы.

• Двигатель глохнет при нажатии на педаль газа или при движении накатом.

• Из моторного отсека или под днищем идет дым — возможно, короткое замыкание уже привело к оплавлению изоляции и возгоранию.

• На приборной панели помимо Check Engine мигают другие индикаторы (например, EPC), что говорит о системном сбое электроники.

В большинстве рядовых случаев (ошибка одна, машина едет) можно смело направляться в сервис своим ходом, избегая резких ускорений.

3. Подробный регламент ремонта и устранения ошибки P1069

Для успешного исправления ошибки DTC P1069 необходимо следовать четкому алгоритму, основанному на приоритете причин. Начинать всегда следует с проверки номера датчика — это самая частая причина для автомобилей VAG середины 2000-х.

3.1. Необходимое оборудование и подготовка

Инструмент	Режим измерения	Цель проверки
Мультиметр цифровой	Омы (сопротивление), Вольты постоянного тока	Измерение сопротивления нагревателя NOx, прозвонка цепей, проверка изоляции относительно массы
Диагностический сканер (VCDS, ODIS, PP2000)	Чтение кодов ошибок, просмотр блоков измерений, выходной тест	Подтверждение наличия ошибки P1069, проверка напряжения питания нагревателя в реальном времени
Набор ключей и головок	-	Снятие защиты картера (при необходимости), доступ к датчику NOx
Подъемник или эстакада	-	Удобный доступ к выпускной системе (датчик NOx расположен после катализатора)

Перед началом работ убедитесь, что двигатель полностью остыл, так как выпускной коллектор и катализатор нагреваются до высоких температур. Отключите клемму «минус» аккумуляторной батареи или нет, в зависимости от выполняемых операций (при прозвонке цепей лучше отключить ECU, но на стадии визуального осмотра и проверки номера датчика это необязательно).

3.2. Пошаговая инструкция диагностики

Следуйте приведенному алгоритму строго по порядку. Около 70% случаев ошибки p1069 ошибка на старых автомобилях VAG решаются простой заменой датчика на актуальную версию без дополнительных манипуляций с проводкой.

• Шаг 1: Проверка номера детали и даты выпуска датчика NOx.
  Это критически важный шаг. Локализуйте датчик G295. На двигателях 1.6 FSI (BLP, BAG) он вкручен в выпускной коллектор после каталитического нейтрализатора. Считайте номер (обычно выбит на шестиграннике или наклеен на корпус).

  Сравните с таблицей:

  Старый номер детали (неисправный)	Новый номер детали (исправный)
  03C 907 807 A	03C 907 807 D
  03C 907 807 C	03C 907 807 D

  Если установлен датчик с номером A или C, он гарантированно вызовет ошибку из-за попадания влаги. Решение — замена на версию D, независимо от показаний мультиметра. Если дата выпуска (календарная неделя) старее 41/2004 — то же самое

• Шаг 2: Визуальный осмотр разъема и жгута проводки.
  Отсоедините разъем датчика NOx (обычно 5 или 6 контактов). Осмотрите контакты на наличие зеленого налета (окисление), коррозии, подгорания или ослабленных пинов. Проверьте целостность оплетки жгута по всей длине от датчика до основного разъема двигателя. Особое внимание — местам перегиба и зонам около выпускного коллектора .

• Шаг 3: Измерение сопротивления нагревательного элемента датчика NOx.
  Переведите мультиметр в режим измерения сопротивления на диапазон 200 Ом.

  Распиновка датчика NOx G295 (типовая):
  • - Контакты нагревателя: обычно это два толстых контакта (например, пин 1 и пин 2 на разъеме). Уточните по электрической схеме вашего автомобиля.
  • - Подключите щупы мультиметра к выводам нагревателя.
  Эталонные значения:
  • - Исправный нагреватель: сопротивление от 3 до 15 Ом (зависит от производителя, но обычно 4-10 Ом).
  • - Обрыв цепи: мультиметр показывает «1» или «OL» — нагреватель сгорел, датчик под замену.
  • - Сопротивление менее 0.5 Ом: короткое замыкание между выводами нагревателя.

• Шаг 4: Проверка изоляции нагревателя на массу (самый важный тест для P1069).
  Отсоедините разъем датчика NOx. Переведите мультиметр в режим измерения сопротивления на самый высокий диапазон (например, 2 МОм или 20 МОм).

  • - Подключите один щуп мультиметра к любому из выводов нагревателя (на стороне отсоединенного датчика, а не разъема!).
  • - Второй щуп подключите к корпусу датчика (металлическая резьбовая часть) или к «массе» автомобиля.
  Норма: Показания должны быть бесконечными (OL, 1). Сопротивление изоляции — десятки мегаом. Если мультиметр показывает 0 Ом или менее 100 кОм — нагреватель замкнут на массу. Это прямое подтверждение ошибки DTC P1069. Датчик подлежит замене .

• Шаг 5: Проверка питающей цепи со стороны автомобиля.
  Отключите разъем датчика NOx. Включите зажигание (двигатель не запускать). Переведите мультиметр в режим измерения постоянного напряжения (20V DC).

  • - Измерьте напряжение между выводом питания нагревателя в разъеме (обычно пин 1, идет от реле или блока предохранителей) и «массой» кузова.
  • - Норма: 11.5 – 14.0 В. Если напряжения нет — проверьте предохранитель и реле.
  • - Проверьте цепь управления нагревателем (вывод, идущий к ECU на массу). На заглушенном двигателе сопротивление этого провода до блока ECU должно быть менее 0.5 Ом, а на массу — бесконечность.

3.3. Реальные кейсы из практики (Отзывы и опыт ремонта)

Анализируя типичные ситуации, описанные в профильных технических сообществах (VWTS, Touran-Club) и отзывах мастеров, можно выделить несколько характерных сценариев, по которым живет ошибка датчика NOx.

• Кейс 1: «Заводской брак — датчик до 41/2004».
  VW Touran 1.6 FSI 2004 года выпуска. На пробеге 80 000 км загорелся Check Engine. Диагностика показала P1069 ошибка (17477) и P1037. Мастер сверил номер датчика — оказалось 03C 907 807 A. Согласно TPI, причина — влага, которая скапливается в корпусе датчика при холодных запусках и замыкает нагреватель. После замены на версию 03C 907 807 D (улучшенная герметизация) ошибка больше не появлялась. Номер датчика всегда первая проверка для P1069 на VAG!

• Кейс 2: «Механическое повреждение жгута».
  Audi A3 1.6 FSI. Ошибка P1069 возникала периодически после дождя и исчезала на сухую. Мультиметр показывал плавающее сопротивление изоляции нагревателя. При детальном осмотре выяснилось, что оплетка жгута перетерлась об острый край кронштейна подвески двигателя, вода попадала внутрь, создавая утечку на массу. Решение: восстановление изоляции, прокладка жгута с дополнительной защитной гофрой и фиксация пластиковыми стяжками в сторону от острых кромок.

• Кейс 3: «Программное отключение (NOx OFF) как альтернатива».

Поскольку новый оригинальный датчик G295 стоит достаточно дорого, на автомобилях с большим пробегом некоторые специалисты прибегают к методу деактивации NOx-сенсора на уровне прошивки ECU (NOx OFF, Lambda off). Этот метод не устраняет физическую неисправность, но отключает опрос датчика. Сторонники метода (в т.ч. тюнинг-ателье типа ajp-tuning) утверждают, что после деактивации:

• - Аварийный режим отключается, динамика возвращается.

• - Расход топлива падает до нормы.

• - Check Engine гаснет и больше не беспокоит.

Однако важно понимать: данный метод делает невозможным контроль токсичности отработавших газов, что на некоторых рынках (например, в Европе при техосмотре) может стать причиной отказа в допуске к эксплуатации. Кроме того, не все прошивки поддаются коррекции без потери мощности. Профессиональные мастера рекомендуют сначала диагностировать причину, и только если замена датчика экономически нецелесообразна (автомобиль старый, пробег большой), рассматривать вариант программного отключения .[/list]

3.4. Процедура после ремонта и финальные рекомендации

После замены датчика NOx G295 (или устранения короткого замыкания в проводке) необходимо выполнить следующие завершающие действия.

Стирание кода ошибки и проезд цикла обучения:
Подключите диагностический сканер. В блоке управления двигателя (01 — Engine) сотрите все коды неисправностей. Выключите зажигание на 30 секунд. Заведите двигатель и прогрейте его до рабочей температуры (90°C по ОЖ). Совершите тестовую поездку продолжительностью 15-20 минут в режиме «город — трасса» в диапазоне оборотов 1500-3000 об/мин. Цикл обучения системы мониторинга NOx занимает около 10-15 км пробега.

Проверка параметров после ремонта:
Подключите сканер в режиме логгирования данных. Найдите блоки измерений, отвечающие за датчик NOx:

• - Группа измерений 041 или 042 (для VAG): напряжение сигнала NOx, сопротивление нагревателя, состояние готовности.

• - Контроль нагрева: температура датчика NOx должна быстро подниматься при запуске двигателя до рабочих значений (около 800°C в условных единицах).

• - Отсутствие повторного появления DTC P1069 после сканирования.

Важное замечание: Если после всех работ ошибка возвращается, а датчик установлен новый (версия D), проводка прозванивается и исправна — необходимо проверять блок управления двигателя (ECU). В редких случаях на плате выгорает драйвер цепи нагрева, и ECU продолжает фиксировать короткое замыкание даже на исправном датчике. В такой ситуации ECU необходимо отдавать в специализированный сервис по ремонту автомобильных блоков управления для замены полевого транзистора (обычно элементарная операция для опытного электронщика).

Профилактическая рекомендация: При замене датчика NOx всегда наносите высокотемпературную антипригарную пасту (медную или керамическую) на резьбу нового датчика. Это облегчит его демонтаж в будущем и предотвратит прикипание к выпускному коллектору. Место соединения разъема обработайте диэлектрической смазкой (например, Liqui Moly 3312) для защиты от окисления — это особенно актуально для нижнего расположения разъема, в который попадает влага и реагенты с дороги.
