P1056 Ошибка: Ряд 1, регулятор фаз выпускных клапанов: короткое замыкание на массу

Сообщение

Диагностическая ошибка DTC P1056: Ряд 1, регулятор фаз газораспределения выпускных клапанов — короткое замыкание на массу. Руководство по локализации и ремонту

Диагностический код DTC P1056 фиксируется блоком управления двигателя при обнаружении короткого замыкания цепи управления на массу (кузов или двигатель) в цепи регулятора фаз выпускного распределительного вала для банка 1 . В немецкой технической литературе эта ошибка описывается как «Bank1, Nockenwellenverstellung, Auslass, Kurzschluss nach Masse».

Крайне важно понимать, что интерпретация кода P1056 радикально отличается у разных производителей:

На автомобилях VAG (Audi, Volkswagen, Skoda, Seat) данный код относится к короткому замыканию на массу в цепи электромагнитного клапана регулировки фаз газораспределения (N205/N318).

На автомобилях BMW / Mini этот же код указывает на проблемы с электропитанием сервопривода Valvetronic (электродвигателя системы изменения высоты подъема клапанов) .

На автомобилях Peugeot / Citroën с двигателем EP6 код P1056 сигнализирует о коротком замыкании на массу в системе изменения высоты подъема клапанов (VVL) (Valvetronic) . При этом системный диагноз часто указывает на неисправность реле питания или контроллера Valvetronic . Из-за ошибок в системе клапанов могут возникать вторичные коды пропусков зажигания (P1336, P1337, P1338) по цилиндрам .

Данное руководство фокусируется на VAG (Audi, VW, Skoda, Seat), но приведенные алгоритмы электрической диагностики применимы к любым производителям.

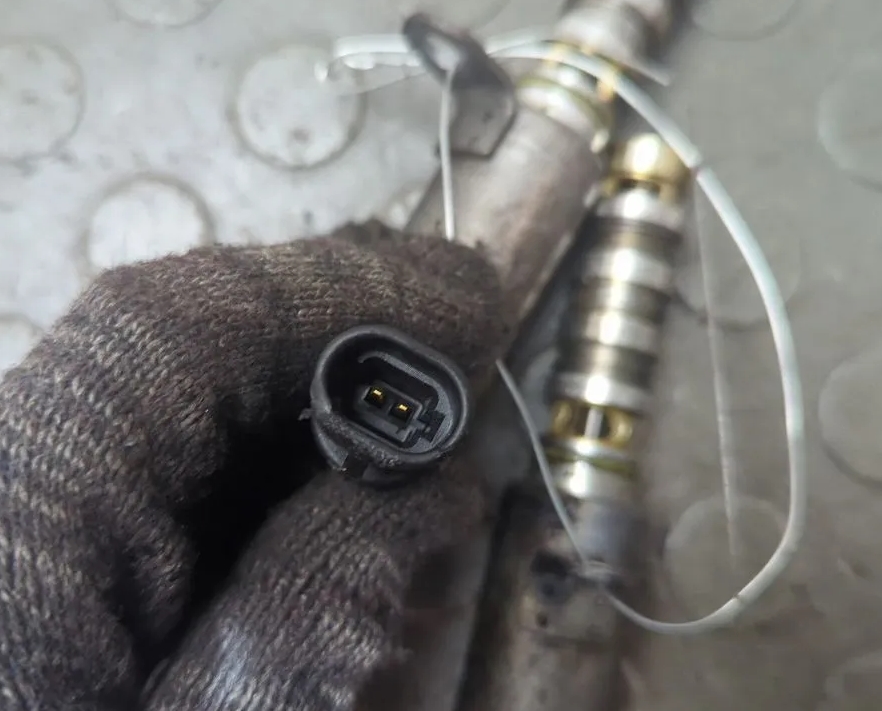

: DTC P1056 Ошибка; DTC_P1056.jpg (278.84 КБ) 116 просмотров

1. Причины возникновения ошибки P1056 (КЗ на массу)

Код P1056 регистрируется, когда сигнальный провод регулятора фаз электрически соединен с «массой» (кузовом или двигателем). Блок управления «видит» низкое напряжение (менее 0.5В) в тот момент, когда драйвер должен выдавать управляющий импульс.

Физические причины делятся на три категории:

1.1. Повреждение изоляции жгута проводки (замыкание на массу)

Наиболее частая причина. Провод управления регулятором фаз перетирается об острые края головки блока цилиндров или кронштейны, и оголенная жила касается металлических частей двигателя («массы»).

Типичная зона: Задняя стенка ГБЦ, где жгут проводов может касаться кронштейнов впускного коллектора или острых кромок блока. При вибрации изоляция истирается, что приводит к периодическому или постоянному замыканию на массу.

Симптоматика: Ошибка может носить интермиттирующий характер — возникать на кочках, при резких ускорениях или на вибрации, а затем исчезать. Это классический признак «блуждающего» дефекта в жгуте.

1.2. Внутреннее замыкание обмотки регулятора фаз (клапана) на корпус

Электромагнитный клапан (N205/N318) может выйти из строя по причине пробоя изоляции обмотки на металлический корпус. В этом случае сигнальный провод через обмотку получает электрический контакт с массой (корпус клапана прикручен к ГБЦ, которая является массой двигателя).

Диагностический признак: Ошибка P1056 сохраняется даже при отключенном разъеме от клапана? Нет — при отключенном разъеме цепь клапана полностью изолирована от жгута. Такое возможно только если КЗ происходит внутри клапана между его контактами или на корпус. Однако типичный сценарий: внутреннее КЗ на корпус определяется проверкой сопротивления между контактами клапана и «массой» двигателя (Омметр должен показать не бесконечность, а 0 Ом или низкое сопротивление).

Дополнительный признак: Клапан может быть заметно нагрет даже при выключенном двигателе (если короткое замыкание создает постоянный ток через обмотку и драйвер ECU).

1.3. Выход из строя драйвера в ECU (залипание на массу)

Внутри блока управления выходной транзистор (MOSFET) может выйти из строя таким образом, что сигнальный пин оказывается постоянно «подтянут» к массе. Это менее распространенная причина, чем проблемы с проводкой или клапаном.

Симптом отказа ECU: Напряжение на сигнальном проводе остается 0В (замкнуто на массу), даже когда клапан исправен, проводка цела, а разъем клапана отсоединен.

Как подтвердить: Отключите разъем ECU и замерьте сопротивление между сигнальным проводом (в разъеме жгута) и массой. Если замыкание исчезло — проблема была внутри ECU (драйвер). Если замыкание осталось — проблема в жгуте или клапане.

Причина неисправности	Типичные симптомы	Вероятность
Истирание изоляции жгута (КЗ на массу)	Ошибка плавающая, возникает при вибрации/на кочках	~55%
Пробой обмотки клапана на корпус	Сопротивление между контактами клапана и корпусом не бесконечность	~30%
Залипание драйвера в ECU на массу	Ошибка постоянная, не зависит от подключения клапана	~10%
Попадание влаги/масла в разъем	Видимые следы коррозии на контактах	~5%

2. Можно ли продолжать движение? Оценка рисков

Ошибка P1056 (короткое замыкание на массу) — это ситуация, менее опасная, чем КЗ на плюс (P1055), но длительная эксплуатация не рекомендуется.

Ответ: Движение возможно, но только своим ходом до места ремонта (не более 50-100 км в щадящем режиме). При любых признаках перегрева проводки — немедленная остановка и эвакуация.

Почему нельзя игнорировать ошибку:

Перегрузка драйвера ECU: При КЗ на массу выходной транзистор ECU пытается «поднять» сигнальную линию до +12В, но нагрузка «тянет» его на землю. Возникает режим, близкий к короткому замыканию внутри драйвера. Если долго эксплуатировать автомобиль, транзистор перегреется и выйдет из строя — ремонт ECU станет обязательным, даже если изначально проблема была только в проводке или клапане.

Неконтролируемая работа фазовращателя: Клапан N205/N318 не получает корректного управляющего сигнала, так как сигнальная линия притянута к массе. Фазы газораспределения остаются в положении «по умолчанию», что приводит к потере мощности (особенно на средних оборотах), плавающим оборотам холостого хода и увеличению расхода топлива. На двигателях с интерференсным ГРМ даже есть небольшой риск контакта клапанов с поршнями на высоких оборотах при длительной эксплуатации.

Вторичные ошибки (пропуски зажигания): На практике P1056 часто влечет за собой появление кодов P1336, P1337, P1338 (пропуски зажигания по цилиндрам) . Это следствие некорректной работы фаз ГРМ. Владельцы могут начать «лечить» свечи и катушки, но проблема вернется, пока не устранено основное КЗ на массу в цепи фазовращателя .

Решение: Если Check Engine загорелся, но автомобиль сохраняет управляемость и не глохнет — можно доехать до сервиса. Однако стоит избегать высоких нагрузок, агрессивных разгонов и длительных поездок по трассе. Лучший вариант — эвакуатор, особенно на большие расстояния.

3. Пошаговый протокол диагностики и ремонта

Диагностика кода P1056 требует системного подхода с делением цепи на три сегмента: регулятор фаз (клапан) → жгут проводки → блок управления ECU. Ключевое правило: никогда не заменяйте ECU, не проверив клапан и проводку.

Перед началом подготовьте: цифровой мультиметр (режим Омметра с зуммером), схему электрооборудования (распиновка ECU), фонарик. Для VAG рекомендуется использовать VCDS.

3.1. Предварительная идентификация и визуальный контроль

Шаг 1: Идентификация регулятора фаз. На рядных 4-цилиндровых двигателях VAG (EA888, EA113) банк 1 — единственный ряд. Регулятор фаз выпускного вала (клапан N318) расположен на торце головки блока цилиндров. Обычно это черный или серебристый цилиндрический компонент с 2-контактным разъемом.

Шаг 2: Сброс ошибки и проверка возврата. С помощью диагностического сканера сотрите код P1056. Запустите двигатель на 1-2 минуты. Если ошибка возвращается мгновенно — это жесткое КЗ на массу. Если ошибка возвращается только при вибрации или на прогретом двигателе — это «плавающий» дефект.

Шаг 3: Визуальный осмотр разъема и жгута. Отсоедините разъем от регулятора фаз. Осмотрите контакты на наличие коррозии, грязи, ослабления. Проведите рукой вдоль жгута от разъема до блока ECU. Ищите места, где проводка касается острых кромок ГБЦ, кронштейнов, выпускного коллектора. Особое внимание уделите зоне под впускным коллектором — там часто жгут перетирается об острые края.

3.2. Электрическая проверка регулятора фаз (клапана)

Этот этап позволяет быстро исключить или подтвердить внутренний дефект клапана (пробой на корпус).

Шаг 4: Проверка сопротивления обмотки. Установите мультиметр в режим Омметра (200 Ом). Замерьте сопротивление между двумя контактами самого клапана (на стороне клапана, разъем жгута отсоединен).

- Норма: 7 — 15 Ом (типовое значение — около 12 Ом).
- Если сопротивление 0 Ом или 1-2 Ом: Витковое замыкание в клапане. Клапан подлежит замене.
- Если сопротивление «бесконечность»: Обрыв обмотки — это вызовет другую ошибку (P1057), но клапан также неисправен.

Шаг 5: Проверка изоляции клапана на корпус (ключевой тест для P1056). Замерьте сопротивление между любым из контактов клапана и металлическим корпусом клапана (или массой двигателя, к которому он прикручен).

- Норма: «Бесконечность» (на экране «1» или «OL»). Зуммер не пищит.
- Если зуммер пищит / сопротивление показало 0 Ом или менее 100 кОм: Клапан пробит на корпус. Это железобетонная причина ошибки P1056. Даже если проводка цела, КЗ на массу происходит внутри самого клапана. Клапан подлежит обязательной замене.

**Важное отступление:** Если клапан пробит на корпус (Шаг 5 выявил замыкание), то даже после отсоединения разъема от клапана сам клапан остается физически подключенным к массе через свой корпус. Однако его контакты изолированы от жгута? Нет — контакты в разъеме клапана изолированы от корпуса пластиком. Пробой на корпус означает, что обмотка внутри коснулась металлического корпуса — но для этого ей нужно соприкоснуться с контактами? На практике «пробой на корпус» означает, что измерение сопротивления между любым контактом и корпусом показывает не бесконечность, а ноль или несколько Ом. Это верный признак смерти клапана. После замены клапана на заведомо исправный — ошибка должна уйти, если жгут не поврежден.

3.3. Проверка целостности проводки (жгут и ECU)

Если клапан прошел проверку (сопротивление обмотки 7-15 Ом, изоляция на корпус — бесконечность), необходимо проверить проводку. Критически важно: отсоедините разъем ECU перед измерениями, чтобы изолировать блок управления.

Шаг 6: Подготовка — отсоединение ECU. Отсоедините основной разъем от блока управления двигателя. Используя электросхему, определите номера пинов в разъеме ECU, к которым подходят два провода от регулятора фаз.

Шаг 7: Проверка сигнального провода на замыкание на массу. Установите мультиметр в режим Омметра (прозвонка). Один щуп подключите к сигнальному проводу в разъеме жгута (со стороны автомобиля, фишка отсоединена от клапана). Второй щуп — к массе двигателя (надежная точка).

- В норме: сопротивление — «бесконечность» (зуммер не пищит).
- Если зуммер пищит и/или сопротивление близко к 0 Ом: сигнальный провод замкнут на массу. Требуется найти место повреждения в жгуте. Обычно это происходит в зоне крепления жгута кронштейнами или в месте перегиба провода у разъема.
- Если сигнальный провод не замкнут на массу, переходите к Шагу 8.

Шаг 8: Проверка питающего провода (дополнительно). Для полноты картины проверьте питающий провод (+12В) на замыкание на массу. В норме — также «бесконечность». Если есть замыкание — ремонтируйте жгут.

3.4. Исключение блока управления (ECU)

Если жгут цел, а клапан исправен, необходимо проверить ECU.

Шаг 9: Функциональная проверка драйвера ECU. Подключите разъем ECU обратно. Отсоедините разъем от клапана (жгут со стороны двигателя). Включите зажигание.

- Подключите контрольную лампу 12V между сигнальным проводом (в разъеме жгута, который идет от ECU) и массой.
- Запустите двигатель. В норме лампа должна мигать (ECU подает ШИМ-сигнал). Если лампа не светится совсем (постоянно 0В) и при этом клапан исправен, а проводка цела — драйвер внутри ECU неисправен (залип на массу).
- Если лампа светится постоянно (без мигания): Это КЗ на плюс (P1055), а не на массу. В данном случае — не ваш сценарий.

3.5. Реальные кейсы из практики и отзывы (Peugeot, Audi, VW)

Кейс №1: Peugeot 308 EP6 — комплексная проблема с ошибкой P1056 .
Владелец Peugeot 308 (двигатель EP6 5FS) столкнулся с ошибками P1056 (короткое замыкание на массу в системе изменения высоты подъема клапанов), P0945/P0947 (обрыв/КЗ в цепи регулировки давления масла) и P15A1 (низкое давление масла) . При этом также присутствовали ошибки P023A (цепь отключения муфты насоса охлаждающей жидкости) и P0325 (детонация) .

Диагностика выявила, что причиной всего комплекса проблем стал не только неисправный клапан Valvetronic (P1056), но и забитый масляный контур — низкое давление масла нарушало работу всех гидравлических систем двигателя, включая систему изменения фаз и подъема клапанов. Владелец принял решение заменить клапан регулировки давления масла и уплотнительные кольца поддона, а также провести полноценную очистку масляного контура . После замены и тестовой поездки ошибки, включая P1056, больше не появлялись . Вывод: На Peugeot 308 с EP6 ошибка P1056 часто является следствием более глубокой проблемы — загрязнения масляной системы, а не только электрики.

Кейс №2: Peugeot 308 — цепная реакция: P1056 → P1336 (пропуски зажигания) .
Владелец Peugeot 308 (2012 г., 1.6 л) сообщил на форуме Drive2 о проблеме: при разгоне автомобиль начинал «захлебываться», загорался Check Engine . Сканер показал P1056 (короткое замыкание в системе изменения высоты подъема клапанов) и P1336/P1337/P1338 (пропуски зажигания в цилиндрах) .

Другие участники форума отметили критически важный момент: P1056 — первичная причина, а пропуски зажигания (P1336) — лишь следствие . Пока не устранена проблема с системой Valvetronic (P1056), замена свечей и катушек не даст результата . Участник с ником Goruks указал: «Думаю от P1056 остальные ошибки по пропускам. Реле моторчика управления высотой подъема клапанов. Но свечи и катушки проверить стоит!» . Базовой рекомендацией для Peugeot 308 при ошибке P1056 является диагностика привода Valvetronic: износ эксцентрикового вала, червячной пары, подклинивание моторчика . Если механическая часть в порядке — смотреть реле питания и проводку .

Кейс №3: Audi A4 B8 1.8 TFSI — клапан пробит на корпус.
Автомобиль приехал с ошибкой P1056, которая возвращалась сразу после стирания. При проверке сопротивления клапана N318 мультиметр показал 11.8 Ом — в норме. Однако при проверке изоляции клапана на корпус (между контактом и корпусом клапана) прибор показал 0.5 Ом — клапан был пробит на корпус. Замена клапана (артикул — оригинальная деталь VAG) полностью решила проблему. После замены была выполнена адаптация фаз ГРМ через VCDS (группа 94). Ошибка P1056 ушла, двигатель восстановил мощность.

Кейс №4: Volkswagen Passat CC 2.0 TSI — обрыв проводки в жгуте.
Ошибка P1056 появлялась периодически, чаще на кочках. При визуальном осмотре жгут выглядел целым. Механик провел «тест потряхиванием»: подключил мультиметр в режиме прозвонки между сигнальным проводом и массой. При изгибе жгута в зоне крепления к кронштейну ГБЦ зуммер «запищал» — контакт с массой возник. Причина: хомут был затянут слишком сильно, что привело к истиранию изоляции сигнального провода. Решение: ослабление хомута, ремонт поврежденного участка провода (пайка + термоусадка). После этого ошибка исчезла.

3.6. Финальная верификация и адаптация

После устранения дефекта (замена регулятора фаз, ремонт проводки, замена разъема или ремонт ECU) необходимо провести завершающие процедуры. Без этих шагов ошибка может вернуться или двигатель будет работать некорректно.

1. Стирание ошибок через сканер. Используйте профессиональное оборудование (VCDS, ODIS, PP2000 для Peugeot). Сотрите все DTC из памяти ECU. Не отключайте клемму аккумулятора для сброса — это может привести к потере адаптаций и блокировке аудиосистемы.

2. Базовые установки (адаптация) регуляторов фаз. Для VAG после замены клапана фаз: VCDS → блок 01 (Engine) → Базовые установки (04) → группа 94 или 96 → запустить. Дождаться статуса «Адаптация прошла успешно». Для Peugeot с Valvetronic: требуется адаптация сервопривода Valvetronic через диагностический сканер (Lexia/DiagBox) — процедура «Initialization» двигателя.

3. Сброс адаптаций Valvetronic (для Peugeot/BMW). На автомобилях с системой Valvetronic необходимо выполнить процедуру «обучения» экстремальных положений вала Valvetronic. Это делается через сканер (например, для BMW Mini — через ISTA ). Без этого ошибка P1056 может вернуться.

4. Тест-драйв с мониторингом параметров. Подключите сканер в режиме логгирования. Прогрейте двигатель до рабочей температуры. Проедьте 20-30 км в смешанном цикле. Для VAG наблюдайте за параметрами «фактическое положение фаз» и «желаемое положение фаз» (отклонение не более ±5°). Для Peugeot — мониторинг угла поворота вала Valvetronic (ожидаемый vs фактический).

5. Проверка после полного остывания (для «холодных» дефектов). Оставьте автомобиль на ночь. Утром выполните холодный пуск и проверьте ошибку. Это особенно важно, если дефект был температурозависимым (микротрещина в клапане, которая замыкает на корпус только после прогрева).

Заключение для специалиста

Диагностический код DTC P1056 — это коварная ошибка, чья интерпретация кардинально меняется в зависимости от производителя . На VAG это КЗ на массу в цепи фазовращателя. На Peugeot EP6 — КЗ на массу в системе Valvetronic . На BMW / Mini — проблема с питанием сервопривода Valvetronic .

Золотые правила ремонта ошибки P1056:

Всегда начинайте с проверки изоляции клапана на корпус. На VAG — замерьте сопротивление между контактами клапана и корпусом. Если не бесконечность — клапан пробит. Заменяйте без колебаний. Это ~30% случаев.

На Peugeot 308 EP6 ошибка P1056 редко приходит одна. Обычно она сопровождается ошибками P0947 (клапан давления масла), P15A1 (давление масла) и P1336 (пропуски зажигания) . Лечить только P1056 на EP6 без проверки масляной системы — бесполезно. Нужно проверить давление масла, заменить клапан регулировки давления и очистить масляный контур .

Не игнорируйте вторичные ошибки P1336/P1337/P1338. Это следствие, а не причина . Замена свечей и катушек при активном P1056 не решит проблему — устраняйте первичную неисправность в системе фаз/Valvetronic .

Для Peugeot EP6 и BMW Mini — проверяйте реле питания Valvetronic. По опыту владельцев Peugeot, P1056 часто вызвана неисправностью реле моторчика Valvetronic . Реле может давать межвитковое или залипание, вызывая КЗ на массу или обрыв. Найти его в блоке предохранителей и проверить — проще простого, начните с этого.

Используйте «тест потряхиванием» для поиска обрывов. Золотой стандарт для выявления скрытых дефектов в жгуте.

Помните: длительная эксплуатация автомобиля с активной ошибкой P1056 (короткое замыкание на массу) перегружает драйвер блока управления, что может привести к выходу из строя ECU. При этом симптоматика может ограничиваться плавающими оборотами и потерей тяги — но цена затягивания с ремонтом может быть высокой. Системный подход с использованием мультиметра, проверки изоляции клапана и тест-драйва с мониторингом параметров гарантирует локализацию дефекта с первого раза и восстановление штатной работы двигателя.
