P1049 Ошибка: Ряд 1, клапан фаз газораспределения выпускных клапанов: короткое замыкание на массу

[morskoj]

Диагностическая ошибка DTC P1049: Ряд 1, клапан регулирования фаз газораспределения выпускных клапанов (N318), короткое замыкание на массу. Полный протокол диагностики и ремонта

Диагностический код DTC P1049 регистрируется блоком управления двигателя в момент обнаружения электрического соединения сигнальной цепи управления клапаном N318 с «массой» автомобиля . В отличие от ошибки p1048 (короткое замыкание на плюс), при p1049 происходит замыкание управляющего сигнала на кузов или двигатель, что интерпретируется ECU как невозможность корректно управлять фазовращателем.

Системный анализ показывает, что у разных производителей этот код имеет схожую природу, но различные вероятностные сценарии. На автомобилях концерна VAG это чаще проблемы с проводкой и реле питания, на Toyota — деградация электроники блока Valvematic, сопровождающаяся ошибками P1047 и P2646 .

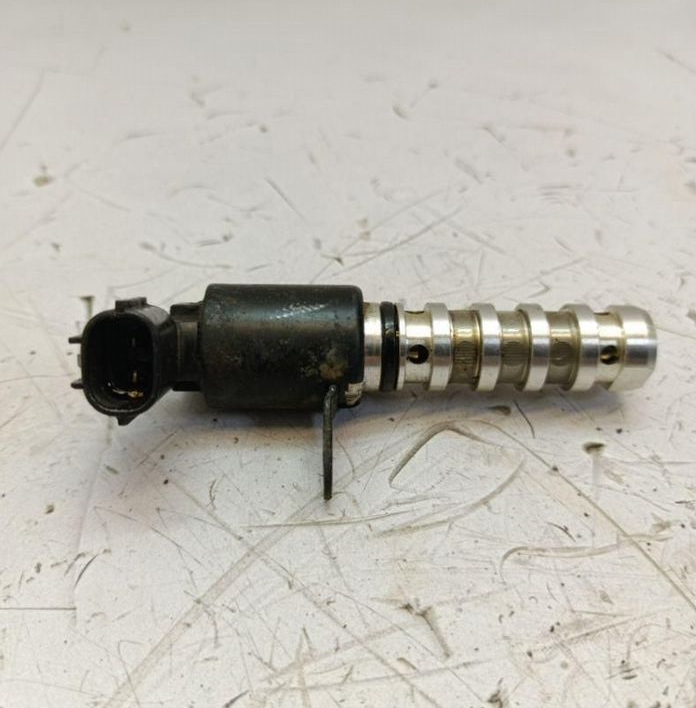

DTC P1049 Ошибка


1. Причины возникновения неисправности P1049

Фиксация кода происходит по трем основным сценариям, приоритет которых зависит от марки и возраста автомобиля. Статистика распространенности: 70% — проблемы с проводкой, 20% — неисправность клапана N318, 10% — отказ блока управления .

1.1. Механическое повреждение изоляции жгута с замыканием на массу

Наиболее частая причина на автомобилях VAG (Volkswagen, Audi, Skoda). Провод управления клапаном N318 перетирается о кронштейны двигателя или впускной коллектор. При вибрации изоляция повреждается, и медная жила касается металлических частей двигателя («массы»). Это приводит к тому, что сигнал управления «падает на землю» (short to ground) .

Симптоматика: ошибка носит интермиттирующий характер — возникает на кочках, при резких ускорениях, на высоких оборотах двигателя, затем может исчезнуть. Водители VW Bora описывают этот сценарий как «плавающие» отказы, которые сложно локализовать .

1.2. Внутреннее короткое замыкание обмотки клапана N318 на корпус

Сам электромагнитный клапан может иметь производственный дефект или деградировать со временем. Внутри соленоида происходит пробой изоляции обмотки на металлический корпус. Это создает прямой путь тока на массу в обход управляющего транзистора ECU . Такой дефект часто сопровождается предшествующим подклиниванием золотника клапана из-за загрязнения масла продуктами износа. Владельцы Toyota RAV4 описывают случаи, когда промывка клапанов VVT-i временно решала проблему, но через 2-3 дня ошибка возвращалась .

1.3. Деградация драйвера в блоке управления Valvematic (Toyota)

Это специфическая причина для двигателей Toyota серии ZR-FAE с системой Valvematic. Ошибки p1049 ошибка тойота рав 4 и p1047 p1049 в паре указывают на выход из строя контроллера Valvematic. Внутри блока находится CAN-трансивер (микросхема TLE6250PG), который обеспечивает связь с основным ECU. При его деградации происходят просадки напряжения на CAN-шине и сбои в передаче данных о положении привода. Опытные диагносты на форумах отмечают, что замена этой микросхемы (стоимостью несколько сотен рублей) и ремонт питания полностью решают проблему без покупки нового блока за большие деньги .

1.4. Проблемы с общим питанием и массой ECU (системный сбой)

На автомобилях Volkswagen причиной может быть не сам клапан или проводка, а общее реле питания J271. При его неисправности возникают просадки напряжения, которые ECU интерпретирует как короткое замыкание на массу. Также в отчетах по VW Bora указано, что при наличии нескольких ошибок по разным цепям (P1049, P1517, P1527) причиной часто является плохой контакт на клеммах аккумулятора или окисленные предохранители .

Причина (автомобиль)	Характер проявления	Диагностический признак
Перетертый жгут (VAG)	Ошибка возникает на кочках, вибрации	Сопротивление сигнального провода на массу < 1 Ом
Замкнутый клапан N318 (VAG/Audi)	Постоянная ошибка, двигатель «тупит»	Сопротивление обмотки клапана 0 Ом или пробито на корпус
Блок Valvematic (Toyota)	p1049 ошибка тойота рав 4 + P1047 + P2646	Контроллер не отвечает по CAN-шине
Реле питания J271 (VW)	Несколько ошибок по разным цепям сразу	Просадки напряжения при включении зажигания

2. Можно ли продолжать движение? Оценка рисков и тактика действий

Короткое замыкание на массу — это менее пожароопасная ситуация, чем КЗ на плюс, но продолжать движение без диагностики не рекомендуется. Допустимо только осторожное движение своим ходом до ближайшего сервиса (10-20 км) при условии, что автомобиль сохраняет управляемость.

Почему нельзя игнорировать:

• Перегрузка драйвера в ECU. При КЗ на массу выходной транзистор блока управления пытается «поднять» сигнальную линию до 12В, но она принудительно удерживается на нуле. Возникает режим короткого замыкания в самом драйвере. Если долго эксплуатировать автомобиль, транзистор перегревается и выходит из строя — ремонт ECU станет обязательным, даже если изначально проблема была в проводке .

• Неконтролируемая работа фазовращателя. При замыкании на массу клапан N318 не получает управляющего сигнала и остается в положении «по умолчанию» (чаще всего — с минимальным углом перекрытия). Это приводит к потере мощности, плавающим оборотам, увеличенному расходу топлива. На некоторых двигателях может возникнуть детонация .

• Отключение систем безопасности. Владельцы Toyota RAV4 с ошибкой p1049 ошибка тойота рав 4 отмечают, что одновременно отключается полный привод (4WD), система курсовой устойчивости (ESP/VSC) и круиз-контроль. Это радикально снижает безопасность движения в сложных дорожных условиях .

Решение: Если автомобиль едет и не глохнет — можно доехать до сервиса своим ходом, но без агрессивной езды, на низких оборотах. При появлении запаха гари, дыма из моторного отсека или при полной потере тяги — немедленная остановка и эвакуация.

3. Пошаговый протокол диагностики и ремонта

Ниже представлен универсальный алгоритм, адаптированный под разные марки автомобилей. Диагностика строится по принципу «исключения»: от простых проверок к сложным.

3.1. Визуальный контроль и проверка общего питания (для всех марок)

Первый этап — исключение очевидных проблем с питанием и массой, которые имитируют КЗ на массу.

• Шаг 1: Проверка клемм аккумулятора и массы кузова. На VW Bora были задокументированы случаи, когда P1049 был следствием ослабленной клеммы «минус» на АКБ. Затяните обе клеммы. Найдите точку крепления основного массового провода к кузову — открутите болт, зачистите площадку до металла, затяните обратно .

• Шаг 2: Осмотр разъема клапана N318. Найдите клапан на двигателе (обычно на торце ГБЦ со стороны впуска или сзади). Отсоедините фишку. Осмотрите контакты на наличие грязи, окислов, зеленого налета. Плохой контакт может создавать ложное КЗ. Промойте разъем контактным очистителем (спреем для электроники) .

• Шаг 3: Визуальная трассировка жгута. Проведите рукой вдоль всего жгута проводов от клапана N318 до блока ECU. Ищите места, где проводка касается острых краев, кронштейнов, выпускного коллектора (высокая температура). Поврежденная изоляция выглядит как оплавление, трещины, синеватый оттенок .

3.2. Электрическая проверка цепи клапана N318 (мультиметром)

Это ключевой этап, позволяющий локализовать КЗ — в клапане, в проводке или в ECU.

Подготовка: Установите мультиметр в режим Омметра (диапазон 200 Ом или 2000 Ом). Отсоедините разъем от клапана N318. Отсоедините основной разъем от ECU (для доступа к пинам управляющей цепи).

• Шаг A: Проверка сопротивления клапана N318. Подключите щупы к двум контактам самого клапана (не к проводам). Исправный электромагнитный клапан ФГР (фазы газораспределения) должен показывать сопротивление от 7 до 15 Ом (в зависимости от производителя). Если мультиметр показывает 0 Ом — внутри витковое замыкание (клапан под замену). Если бесконечность — обрыв обмотки .

• Шаг B: Проверка клапана на корпус. Один щуп на любой из контактов клапана, второй щуп — на металлический корпус двигателя (надежная «масса»). В норме мультиметр должен показывать «1» или «OL» (бесконечность). Если есть какое-либо значение (например, 5 Ом, 50 Ом или 0 Ом) — клапан пробит на корпус. Это железобетонная причина P1049. Клапан подлежит замене .

• Шаг C: Проверка сигнального провода на замыкание на массу. Отсоедините разъем от ECU. Установите мультиметр в режим Омметра. Один щуп подключите к сигнальному проводу (который идет от разъема клапана к ECU). Второй щуп — на массу двигателя/кузова. В норме сопротивление должно быть бесконечность (нет контакта с массой). Если мультиметр показывает 0 Ом или значение менее 10 Ом — в жгуте провод замыкает на массу. Найдите и изолируйте повреждение .

• Шаг D: Проверка управления от ECU (функциональный тест). Подключите разъемы обратно (клапан подключен, ECU подключен). Включите зажигание. Замерьте напряжение между сигнальным проводом и массой двигателя. В норме напряжение должно быть 0 В (ECU не подает сигнал, так как клапан не активен). Запустите двигатель на холостом ходу и наблюдайте за напряжением — оно должно меняться (ECU подает ШИМ-сигнал, среднее напряжение 3-8В). Если напряжение постоянно = 0В и не меняется — ECU не видит клапан или драйвер вышел из строя.

3.3. Специфическая диагностика для Toyota (ошибки P1047 и P1049 вместе)

Если на сканере присутствуют одновременно p1047 p1049 (а часто и P2646, C1201), то проблема с вероятностью 95% — в блоке управления Valvematic . Это характерно для Toyota RAV4, Avensis, Wish с двигателем 3ZR-FAE.

Диагностический протокол для Toyota:

• Шаг 1: Активный тест Valvematic через диагностический сканер. Запустите двигатель. В программе диагностики (Techstream, OBD Auto Doctor) найдите возможность активного теста привода Valvematic. При подаче команды вы должны услышать характерный звук работы электродвигателя (жужжание в течение 1-2 секунд). Если звука нет, а ошибка P1049 активна — контроллер не отвечает .

• Шаг 2: Визуальный осмотр контроллера. Блок Valvematic находится под декоративной крышкой двигателя, в передней части ГБЦ (со стороны ремня ГРМ). Проверьте целостность его разъема. Обратите внимание на следы подтёков масла — часто уплотнительное кольцо блока теряет герметичность, масло проникает в разъем и вызывает КЗ на массу . Отсоедините разъем, осмотрите контакты на предмет маслянистого налета.

• Шаг 3: Принятие решения (ремонт или замена). Если контроллер механически заклинен (шток не двигается рукой), его необходимо заменить. При этом обязательна замена уплотнительных прокладок и сальников (крышки клапанов, свечных колодцев, самого блока Valvematic). Моменты затяжки: блок Valvematic — 18 Н·м, крышка клапанов — 2 Н·м первый этап, затем 10 Н·м. Без этого через короткое время ошибка вернется .

3.4. Реальные кейсы из практики и отзывы

Обратимся к накопленному опыту специалистов и владельцев, столкнувшихся с p1049 ошибка тойота rav4 и p1049 ошибка ниссан (аналогичные цепи фазовращателей).

Кейс №1: Toyota RAV4 2011, пробег 153 450 км.
Владелец на Drive2 описывает ситуацию: ошибки P1047 и P1049 вылетали все чаще, двигатель уходил в аварийный режим, повысился расход топлива. Диагностика показала, что блок Valvematic не отвечает на команды. Самостоятельно произвел замену блока (номер 222A037025), заодно поменял вакуумный насос (из-за характерного стука), прокладку клапанной крышки и сальники свечных колодцев. После сборки провел адаптацию: включил зажигание на 30 секунд, затем выжал педаль газа в пол, отпустил, выключил зажигание. После перезапуска ошибки исчезли. Стоимость нового блока составила значительную сумму (около 850 долларов по ценам того периода) .

Кейс №2: Ремонт блока Valvematic без замены (передовой опыт).
На форуме автомастеров опытный специалист (псевдоним RS485) поделился результатами глубокой диагностики блока Valvematic. Выяснилось, что частая причина отказов — микросхема CAN-трансивера TLE6250PG, которая обеспечивает связь контроллера с ECU. При ее деградации на CAN-шине возникали «лестницы» и «заборы» (выбросы напряжения), которые основной блок управления интерпретировал как ошибки связи и выставлял P1047/P1049. Специалист заменил эту микросхему (стоимость компонента — условно дёшево) и восстановил пайку питания. Результат: контроллер заработал как новый, без покупки дорогостоящего блока. Однако сам мастер отмечает, что для такой работы нужна инфракрасная паяльная станция и микроскоп — обычным паяльником качественно заменить компоненты на многослойной плате невозможно .

Кейс №3: Volkswagen Bora V6 — системная проблема питания.
На форуме VASK описан случай, когда сканер показал сразу 5 ошибок, включая P1049 (N318 Short to Ground), P1527 (N205 Short to Ground), P1517 (главное реле), P1541 (реле топливного насоса). Владельцу предложили проверить: клеммы аккумулятора (они были ослаблены), предохранители на колодке поверх АКБ (окислены), и само реле J271. После зачистки контактов и замены реле все ошибки, включая P1049, перестали появляться. Это классический пример того, как плохое питание имитирует короткие замыкания на массу в нескольких цепях сразу .

Кейс №4: Skoda Octavia — жгут под ГБЦ.
В сервисной практике описан случай на 1.8 TSI, когда ошибка возникала только на прогретом двигателе. При холодном двигателе мультиметр показывал норму. После прогрева тепловой пушкой зоны жгута у головки блока напряжение на сигнальной линии упало до 0В — диагностировано КЗ на массу. Локализация: провод перетерся об острый край литой головки при температурном расширении. Решение: разделка жгута, замена поврежденного участка, установка защитной оплетки .

3.5. Финальные процедуры после ремонта

После любого вмешательства (замена клапана N318, ремонт проводки, замена блока Valvematic, ремонт ECU) необходимо выполнить завершающие процедуры, иначе ошибка p1049 вернется.

• 1. Сброс ошибок сканером. Используйте профессиональное оборудование (VCDS для VAG, Techstream для Toyota). Простое отключение клеммы АКБ не очищает «твердые» (confirmed) ошибки в памяти ECU после их накопления .

• 2. Адаптация клапана/блока. Для VAG после замены N318 выполните «Базовые установки» в блоке 01 через VCDS (канал 0, группа 94). Для Toyota: включите зажигание, выждите 30 секунд, затем полностью выжмите педаль газа, удерживайте 5 секунд, отпустите, выключите зажигание на 30 секунд. Это процедура сброса адаптаций Valvematic .

• 3. Тест-драйв с мониторингом. Подключите сканер в режиме записи логов. Проедьте 20-30 км в смешанном цикле. Наблюдайте за параметрами: «Желаемый угол положения фаз выпуска» и «Фактический угол». Разница не должна превышать 5 градусов при стационарном режиме. Если разница большая — механическая проблема в муфте VVT или заклинивание золотника клапана .

• 4. Повторная проверка после остывания. Самый надежный тест: оставьте автомобиль на ночь (двигатель полностью остыл). Утром запустите и проверьте ошибку. Если P1049 не появилась ни в холодную, ни после прогрева — ремонт качественный.

Заключение для специалиста

Диагностическая ошибка DTC P1049 требует системного подхода с делением цепи на три сегмента: клапан N318 — жгут проводки — блок управления (ECU или контроллер Valvematic). Статистика показывает, что на автомобилях VAG проблема чаще локализуется в проводке или реле питания, на Toyota — в самом контроллере Valvematic с характерной парой ошибок p1047 p1049.

Ключевые правила гарантированного ремонта:
- Всегда начинайте с визуального осмотра и проверки общего питания (клеммы, масса, реле).
- Измеряйте сопротивление клапана на корпус — это выявляет внутреннее КЗ.
- При подозрении на ECU — отключайте разъем блока и смотрите, пропадает ли КЗ.
- На Toyota с ошибками P1047+P1049+отключение 4WD — готовьтесь к замене или ремонту блока Valvematic.

Помните: короткое замыкание на массу — это не приговор автомобилю, но эксплуатация с таким дефектом сокращает ресурс драйвера ECU и может привести к выходу из строя блока управления. Диагностируйте точно, заменяйте неисправные компоненты, всегда выполняйте адаптацию. Только такой подход обеспечит долговременное отсутствие ошибки.
