Диагностическая ошибка DTC P1046: Питание форсунки(-ок) D: сбой в электрической цепи. Структурный анализ и методика ремонта
Код DTC P1046 фиксируется блоком управления двигателя (ECU/DDE) в ситуациях, когда электрический сигнал в цепи управления форсункой «D» выходит за пределы допустимых рабочих параметров, но при этом не достигает критериев короткого замыкания или обрыва. В немецкоязычной технической литературе этот код описывается как «Versorgung Einspritzventil(e) D elektrischer Fehler im Stromkreis» — сбой в электрической цепи, что указывает на нестабильность, дрейф параметров или нарушение временных характеристик управляющего импульса.
Ключевое отличие P1046 от P1045 заключается в том, что здесь нет явного КЗ или обрыва. ECU фиксирует ошибку по косвенным признакам: несоответствие расчетного времени открытия форсунки фактическому, аномалии в обратном токе демпфирования или кратковременные пропадания контакта на микросекунды. Данное руководство предназначено для специалистов, владеющих осциллографом и понимающих физику работы низкоомных форсунок Common Rail.
Ключевое отличие P1046 от P1045 заключается в том, что здесь нет явного КЗ или обрыва. ECU фиксирует ошибку по косвенным признакам: несоответствие расчетного времени открытия форсунки фактическому, аномалии в обратном токе демпфирования или кратковременные пропадания контакта на микросекунды. Данное руководство предназначено для специалистов, владеющих осциллографом и понимающих физику работы низкоомных форсунок Common Rail.

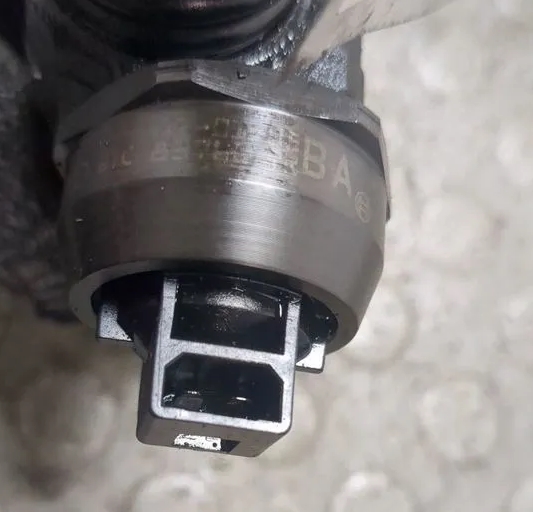

- DTC P1046 Ошибка
- DTC_P1046.jpg (127.12 КБ) 25 просмотров
1. Причины возникновения неисправности P1046
Регистрация ошибки p1046 требует дифференциальной диагностики, так как первопричина часто лежит в смежных системах — электропитании или массовых соединениях. Основные источники дефекта группируются следующим образом:1.1. Деградация контактных соединений (высокоомный контакт)
Это самая частая и коварная причина. В нормальном состоянии переходное сопротивление в разъеме форсунки составляет <0.01 Ом. При микроподвижках, термоциклах и коррозии сопротивление возрастает до 0.5-5 Ом. Для блока управления это выглядит как «падающее» питание — драйвер выдает импульс, но напряжение на катушке форсунки оказывается ниже расчетного из-за потерь на плохом контакте. ECU расценивает это как электрический сбой.1.2. Нестабильность драйвера форсунки в ECU
Внутренний выходной каскад (обычно — полевой транзистор MOSFET) может частично деградировать. Транзистор перестает полностью открываться или закрывается с задержкой. Это приводит к тому, что форма тока управления отличается от эталонной. Проблема типична для блоков управления, подвергшихся перегреву (расположенных на двигателе) или имеющих дефекты пайки силовых элементов.1.3. Нарушение целостности цепи «массы» форсунок или ECU
Системы Common Rail используют агрессивную схему управления peak-and-hold (пик удержания). Обратный ток гасится через диодный демпфер, и если общая «масса» блока управления имеет наводки или высокое сопротивление (более 0.2 Ом относительно кузова), происходит ложное срабатывание схемы контроля обратной ЭДС. Это классическая причина P1046 на автомобилях с поврежденными массовыми точками под капотом (обычно — на левом крыле или блоке цилиндров).1.4. Сбои в топливной аппаратуре, влияющие на электрику
При зависании механической части форсунки (иглы в распылителе) резко возрастает ток удержания. ECU, измеряя время спада тока (индуктивная фаза), фиксирует отклонение и интерпретирует его как электрический сбой, хотя физически виновата механика. В таблице ниже сведены типичные сценарии:| Локализация дефекта | Электрическое проявление | Типичные значения |
|---|---|---|
| Разъем форсунки | Переходное сопротивление >0.5 Ом | Зеленый налет, ослабленная фиксация |
| Массовый провод ECU | Падение напряжения >0.1 В (при нагрузке) | Ослаблен болт на кузове |
| Драйвер в ECU | «Звоны» на переднем фронте импульса | Микротрещина пайки BGA |
| Форсунка (механика) | Ток удержания выше спецификации | Задиры на игле / износ седла |
2. Можно ли продолжать движение? (Оценка рисков)
В отличие от фатального короткого замыкания (P1045), при DTC P1046 автомобиль чаще всего сохраняет способность передвигаться, но с серьезными оговорками. Категорически запрещены длительные поездки, высокие нагрузки и буксировка прицепов.Почему не рекомендуется эксплуатация «как есть»:
- «Плавающий» отказ. Ошибка может возникать и исчезать. При движении по трассе на прогретом двигателе контакт в разъеме может временно восстановиться, а затем снова пропасть, вызывая рывки и пропуски воспламенения.
- Риск прогрессирования дефекта. Плохой контакт (высокоомное соединение) греется. При каждом цикле управления температура на контакте растет, что ускоряет коррозию и может привести к оплавлению разъема или даже возгоранию в зоне колодки жгута.
- Косвенный ущерб катализатору и маслосистеме. Нестабильное управление форсункой приводит к переобогащению или обеднению смеси в цилиндре D. Несгоревшее топливо попадает в масло (особенно критично для дизелей) и разрушает каталитический нейтрализатор. За 100-200 км такой езды можно безвозвратно «убить» сажевый фильтр.
3. Пошаговый протокол ремонта и устранения ошибки P1046
Диагностика начинается с проверки «массы» и заканчивается осциллографированием. Инструментарий: мультиметр с функцией измерения падения напряжения (load pro метод), осциллограф Hantek/Pico, диэлектрическая смазка, набор проводов для «прямого» прозвона.3.1. Верификация питающих и массовых цепей
Перед тем как грешить на ECU или форсунку, необходимо исключить банальные проблемы с электропитанием.- Шаг A: Падение напряжения на массе ECU. Подключите щуп мультиметра (режим вольтметра) к корпусу блока управления (или его пину «GND»), а второй щуп — к минусу АКБ. Запустите двигатель. На холостом ходу значение не должно превышать 0.05 В. При нажатии на газ (2000 об/мин) — не более 0.1 В. Если выше — чистите точку крепления массажного провода.
- Шаг B: Питание форсунок. На большинстве систем форсунки питаются напряжением 12В (или 48В на системах с piezo). Проверьте наличие питания на разъеме (между плюсовым и минусовым пином) при включенном зажигании. Напряжение должно быть равно напряжению бортовой сети.
3.2. Измерение сопротивления и переходного контакта
Отключите разъем форсунки D. Произведите замеры омметром (диапазон 200 Ом).- Сопротивление обмотки форсунки. Для электромагнитных форсунок Common Rail эталон: 0.2 — 0.36 Ом. Если значение «плавает» в руках (меняется при шевелении провода) — внутри форсунки оторвался вывод катушки. Отклонение более +-15% от номинала — замена.
- Проверка «прозвона» от разъема до ECU. Отсоедините фишку от блока. Прозвоните оба провода (сигнальный и питающий) от разъема форсунки до соответствующих пинов ECU. Сопротивление должно быть менее 1 Ом. Если 1-3 Ома — ищите место скрутки поврежденной изоляции.
3.3. Осциллографирование формы тока (золотой стандарт)
Без осциллографа ремонт P1046 — это гадание. Необходимо захватить токовый шунт или использовать токовые клещи.Настройка: Развертка 1 мс/дел, 1 В/дел. Сравните сигнал с соседней исправной форсункой (например, цилиндр C).
Пример из практики: SsangYong Rexton 2.0 XDi.
Пришел автомобиль с плавающей ошибкой p1046. Мультиметр показывал на форсунке 0.25 Ом — норма. Осциллолог зафиксировал, что пик открытия (peak) составляет 17 А вместо положенных 14 А, а плато удержания (hold) — 9 А вместо 6 А. Механики, работавшие с DTC p1046 на этой модели, знают, что это признак зависания якоря внутри форсунки. После замены форсунки на стендово-проверенную сигнал пришел в норму.
3.4. Специфические отзывы и кейсы ремонта
Кейс №1: VAG 2.0 TDI (двигатель BKD).Владельцы активно обсуждают проблему в зоне проводки у ГБЦ. Провода идут к форсункам под клапанной крышкой и залиты маслом. При перегреве изоляция становится хрупкой, микротрещины пропускают масло, и диэлектрические свойства падают. ECU фиксирует P1046 только после полного прогрева (90+ градусов масла). Решение — замена верхнего жгута форсунок в сборе (промывка маслом не помогает, так как проницаемость изоляции уже нарушена).
Кейс №2: Mercedes OM651.
Появление кода всегда сопровождается ошибкой датчика давления в аккумуляторе (rail pressure sensor). Выяснилось, что короткий «массовый» провод форсунки вблизи блока предохранителей был пережат хомутом жгута. Механическое давление на провод создавало вариабельное сопротивление (от 0.2 до 8 Ом) при вибрации. Диагностика вибраций (стук резиновой ручкой отвертки по жгуту) вызвала мигание ошибки на сканере. После перекладки жгута и установки нового хомута проблема исчезла.
3.5. Финальная верификация и стирание кода
После любого ремонта (замена форсунки, ремонт проводки, перепайка ECU) выполняется тест-драйв по протоколу «рабочих циклов».Алгоритм подтверждения ремонта:
- 1. Стирание ошибки через диагностический сканер.
- 2. Запуск холодного двигателя. Прогрев до рабочей температуры (95°C ОЖ).
- 3. Движение в городском цикле (остановки-разгоны, 5-10 км).
- 4. Движение по трассе с постоянной скоростью 90 км/ч (15-20 км).
- 5. Глушение двигателя. Полное остывание (до 40°C по ОЖ). Повторный запуск.
