P1029 Ошибка: низкое напряжение в цепи датчика положения педали акселератора 2
-
morskoj
- Site Admin
- Сообщения: 14297
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Технический анализ ошибки DTC P1029: низкое напряжение в цепи датчика положения педали акселератора 2 (Remote Fahrpedal 1)
Код неисправности DTC P1029 с описанием «Maschine - Position Fahrpedal 2 (Remote Fahrpedal 1) - Spannung unterhalb des Normalwertes oder Kurzschluss nach Masse» (напряжение ниже нормы или короткое замыкание на массу) относится к системе электронного управления дроссельной заслонкой (E-gas / Throttle-by-Wire). В профессиональной среде этот код указывает на критическое падение напряжения в цепи второго датчика положения педали акселератора (APP Sensor 2 — Accelerator Pedal Position Sensor 2). Блок управления двигателем (ECU/ECM/PCM) фиксирует эту ошибку мгновенно, когда напряжение в сигнальной цепи опускается ниже допустимого порога (обычно менее 0.1–0.2 В). Крайне важно учитывать, что один и тот же цифровой код P1029 у разных производителей может означать принципиально разные неисправности: от проблем с педалью газа до цепей отключения электродвигателя (Mitsubishi PHEV), цепей топливного насоса (GM) или датчика MAP (Jeep). В этой статье мы фокусируемся на интерпретации P1029 как низкого напряжения датчика педали 2, характерной для коммерческой техники MAN, Caterpillar, Scania и некоторых легковых моделей Mercedes-Benz.
- DTC P1029 Ошибка

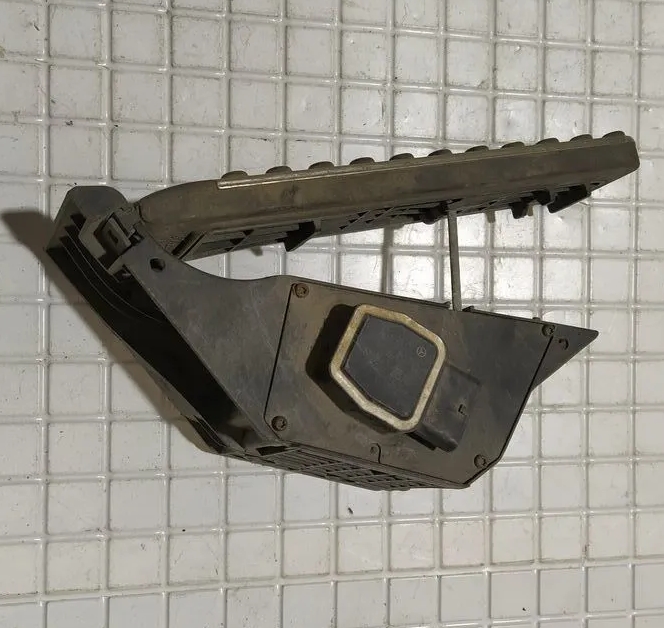

- DTC_P1029.jpg (256.32 КБ) 57 просмотров
1. Причины возникновения ошибки DTC P1029 (низкое напряжение APP Sensor 2)
Система E-gas использует два независимых датчика (Sensor 1 и Sensor 2) внутри одного блока педали для обеспечения резервирования и контроля правдоподобности сигналов. Второй датчик (Sensor 2) обычно имеет «перевернутую» характеристику (убывающее напряжение при нажатии) или другой диапазон напряжений по сравнению с первым. Ошибка с кодом P1029 возникает именно по цепи второго датчика и означает, что входное напряжение на соответствующем пине контроллера слишком низкое.Физические причины возникновения дефекта:
- Короткое замыкание сигнальной цепи на массу (Short to Ground): Наиболее частая причина. Провод сигнала датчика 2 перетирается изоляцией и замыкает на массу кузова или на экран жгута. В результате напряжение на сигнальной линии падает до 0 В. На грузовиках MAN / Scania это типичная проблема в месте прохода жгута через кабину в моторный отсек — вибрация и реагенты делают изоляцию хрупкой.
- Обрыв цепи сигнала (Open Circuit): Полный обрыв сигнального провода. В этом случае сигнальный вход ЭБУ «висит в воздухе», но из-за наличия подтягивающего резистора (pull-down или pull-up) внутри контроллера напряжение может упасть до 0В. Обрыв часто происходит в подвижной части жгута под рулевой колонкой при многократных регулировках положения руля.
- Обрыв цепи питания (Reference Voltage) датчика 2: Если на датчик не приходит опорное напряжение 5В, выходной сигнал также будет близок к 0В. При этом обычно страдают и другие датчики, питающиеся от той же шины 5V.
- Внутренний дефект датчика (Hall / Potentiometer): Выход из строя чувствительного элемента внутри педального узла. Для потенциометрических датчиков — износ резистивной дорожки, для Hall-элементов — отказ чипа. При этом сопротивление внутри датчика падает до нуля, закорачивая сигнал на массу.
- Неисправность ЭБУ (PHEV-ECU для Mitsubishi): На гибридных автомобилях Mitsubishi Outlander PHEV код DTC P1029 имеет совершенно иную природу — это цепь отключения переднего электродвигателя, а не педаль газа. В этом случае причина — неисправность блока управления PHEV-ECU или проводки к Power Drive Unit (PDU) .
1.1. Специфика кода P1029 у разных производителей — критически важно!
Перед началом диагностики обязательно убедитесь, что в вашем случае ошибка p1029 относится именно к педали акселератора. Один и тот же цифровой код у разных марок означает принципиально разные системы.| Марка / Модель | Значение ошибки P1029 | Что проверять |
|---|---|---|
| Mercedes-Benz (CDI / CGI / Sprinter) | B37 (Accelerator pedal sensor) Sensor 2 — Signal voltage too low / short to ground | Педаль газа, проводка к педали, опорное напряжение 5В, масса датчика |
| MAN / Scania / Caterpillar (грузовики) | Accelerator Pedal Position Sensor 2 — Voltage below normal / shorted to low source | Remote Accelerator Pedal 1 (выносная педаль на пассажирском сиденье), жгут под кабиной |
| Mitsubishi (Outlander PHEV) | Front motor shutdown circuit(2) | Цепь отключения переднего электродвигателя, PHEV-ECU, Power Drive Unit (PDU), сигнальная линия MSDN |
| GM / Chevrolet / GMC | Fuel Pump Phase U-V-W Circuits Open / Low Voltage | Трехфазная цепь управления бесщеточным топливным насосом — обрыв или низкое напряжение в одной из фаз (U/V/W) |
| Jeep / Chrysler / Dodge | MAP Sensor Circuit High Input / ISA Closed Throttle Circuit Low | Датчик абсолютного давления во впускном коллекторе (MAP) — высокий сигнал, либо цепь дроссельной заслонки |
| Volkswagen / Audi | Intake manifold air control valve position sensor — upper limit not reached | Датчик положения клапана управления впускным коллектором — не достигнут верхний предел |
2. Можно ли продолжать движение? Оценка рисков при низком напряжении на датчике 2
Ситуация с кодом P1029 в контексте педали акселератора является аварийно-критичной для безопасности. Блок управления теряет правдоподобность сигналов между датчиком 1 и датчиком 2 (plausibility check), что является грубым нарушением стандарта функциональной безопасности ISO 26262.- Реакция автомобиля (Limp Mode / Notlauf): При обнаружении несоответствия или критически низкого напряжения на датчике 2 ЭБУ мгновенно переводит двигатель в аварийный режим. Обороты холостого хода фиксируются на уровне 1000-1500 об/мин, педаль газа полностью игнорируется. На Mercedes-Benz Sprinter при этой ошибке автомобиль не реагирует на нажатие педали, и единственный способ передвижения — аварийный режим с фиксированными оборотами.
- Можно ли ехать? — ТОЛЬКО ЭВАКУАТОР. Двигаться своим ходом нельзя по следующим причинам:
1. Вы не сможете контролировать скорость — педаль не работает.
2. Короткое замыкание сигнальной линии на массу может быть нестабильным (дребезг контактов), что приведет к внезапным рывкам или полной остановке на проезжей части.
3. Попытка «прочистить» контакты или пошевелить разъем на ходу опасна. Фиксируйте автомобиль стояночным тормозом и вызывайте эвакуатор.
3. Подробное руководство по устранению ошибки DTC P1029 (низкое напряжение, датчик педали 2)
Диагностика должна быть последовательной и аккуратной. Используйте мультиметр с высоким входным сопротивлением (10 МОм). Не используйте «контрольку» на 12В для проверки сигнальных цепей 5В — это убьет вход ЭБУ!3.1. Первичная диагностика: считывание параметров и осмотр
Подключите профессиональный сканер (для Mercedes — XENTRY/DAS, для MAN — Diagnostic Software, для универсалов — Autel MaxiCOM или Launch X431). Зайдите в блок двигателя и откройте «Data Stream» / «Actual Values».Параметры для проверки (на примере Mercedes-Benz Sprinter):
| Условие | Датчик 1 (Sensor 1) | Датчик 2 (Sensor 2) | Вывод |
|---|---|---|---|
| Зажигание ON, педаль отпущена | 0.35 – 0.75 В (или 0-5%) | 3.8 – 4.5 В (падающая характеристика) или 1.7-4.3% (по шкале XENTRY) | Если датчик 2 показывает 0В или 0% — КЗ на массу или обрыв сигнала |
| Педаль нажата до упора (kick-down) | 3.5 – 4.5 В | 0.5 – 1.0 В (падающая характеристика) | Если значения не меняются и висят на нуле — датчик или проводка |
3.2. Электрическая проверка проводки и датчика
Отключите разъем педального узла (B37 у Mercedes). Включите зажигание.- Шаг 1: Проверка опорного напряжения (Reference Voltage).
- Мультиметр в режим DC 20V. Черный щуп на массу кузова.
- Измерьте напряжение между пином питания (обычно пин 4 для Sensor 2) и массой.
- Норма: 4.8 – 5.1 В.
- Если напряжения нет (0В) — проверьте цепь от ЭБУ до разъема на обрыв. Если напряжение есть (5В), но ошибка сохраняется — идите дальше.
- Шаг 2: Проверка сигнальной линии на короткое замыкание на массу (Short to Ground).
- Мультиметр в режим Омметра (200 кОм). Зажигание выключено. Клемма АКБ отключена (минус).
- Измерьте сопротивление между сигнальным пином датчика 2 (например, пин 6 на Mercedes B37x1) и массой кузова (любой болт).
- Норма: бесконечно велико (ОL — over limit).
- Если мультиметр показывает 0 Ом или несколько Ом — короткое замыкание в жгуте. Ищите место, где сигнальный провод касается массы (обычно под рулевой колонкой или в проходе в моторный отсек).
- Шаг 3: Проверка сигнальной линии на обрыв (Open Circuit).
- Мультиметр в режим Омметра (200 Ом). Зажигание выключено.
- Замкните перемычкой сигнальный пин (Signal 2) и массовый пин (Ground) датчика 2 в разъеме педали (на стороне датчика).
- Измерьте сопротивление на стороне разъема ЭБУ (или на разъеме педали со стороны жгута) между сигнальным проводом и массой.
- Норма: 0-1 Ом (короткое замыкание через перемычку).
- Если сопротивление высокое или бесконечное — обрыв сигнального провода или массового провода.
- Шаг 4: Проверка цепи массы (Ground) датчика 2.
- Мультиметр в режим Омметра (200 Ом). Зажигание выключено.
- Измерьте сопротивление между массовым пином датчика 2 (например, пин 1 у некоторых моделей) и массой кузова (минус АКБ).
- Норма: менее 1 Ом.
- Если сопротивление высокое или бесконечное — обрыв «массы» в проводке. Проверьте также массу на самом ЭБУ.
3.3. Замена педального узла (Accelerator Pedal Module)
Если питание (5V) приходит, масса в порядке, сигнальная линия не замкнута на массу и не оборвана, а сопротивление переменного резистора (потенциометра) внутри педали не меняется плавно — дефектен сам датчик внутри педали. Педаль меняется только в сборе — ремонт (распайка, скрутка, замена одного потенциометра) запрещен техникой безопасности и стандартами ISO.Рекомендации по ремонту:
- 1. Выбор запчасти. Для Mercedes-Benz и MAN — только оригинал (B37) или качественный аналог от VDO / Bosch / Hella. Дешевые педали (китайские подделки за 2 000-3 000 руб.) имеют неверную характеристику Sensor 2 или быстро выходят из строя, вызывая ошибку правдоподобности (plausibility error) через 100-200 км. Цена оригинала Mercedes — от 12 000 до 25 000 руб., аналога VDO — 6 000-12 000 руб.
- 2. Процесс замены. Открутите две гайки (обычно Torx T30 или E10 под головку на 10). Отсоедините разъем, нажав на фиксатор. Установка в обратном порядке. Важно: Не перетягивайте гайки — пластиковый кронштейн легко трескается. Момент затяжки: 6-8 Нм.
- 3. Адаптация (обязательно для Mercedes-Benz и MAN).
- Для Mercedes-Benz с системой CDI: После замены педали подключите XENTRY/DAS и выполните «Adaptation of accelerator pedal sensor» в блоке управления двигателем. Без этого ЭБУ будет использовать старые нулевые точки, и ошибка может вернуться.
- Для MAN / Scania / Caterpillar: Требуется калибровка педали через диагностику — процедура «Pedal calibration» / «Sensor 2 low and high stop learning». Выполняется при отпущенной и полностью нажатой педали по команде сканера.
3.4. Особый случай: ошибка P1029 на Mitsubishi Outlander PHEV (цепь отключения электродвигателя)
Если у вас Mitsubishi Outlander PHEV и вы видите DTC P1029: Front motor shutdown circuit(2), алгоритм диагностики принципиально иной :- Проверка сигнальной линии (Signal Line) между PHEV-ECU и Power Drive Unit (PDU):
- Используйте специальные инструменты: жгут проводов MB991223 и тонкий щуп MB992006 .
- Проверьте сигнальную линию на короткое замыкание на массу (short to ground) на разъемах PHEV-ECU и PDU .
- Норма: Сопротивление между сигнальной линией и массой должно быть бесконечно велико.
- Если обнаружено короткое замыкание — проверьте жгут проводки на повреждение изоляции.
- Проверка питания PHEV-ECU: Убедитесь, что напряжение питания PHEV-ECU составляет более 9.0 В (условие проверки DTC) .
- Проверка целостности CAN-шины: Используйте M.U.T.-III для диагностики CAN-линий между PHEV-ECU и другими блоками. Ошибки CAN часто являются первопричиной DTC P1029 .
- Выполнение тест-драйва (OBD-II Drive Cycle): После ремонта необходимо выполнить тест-драйв по установленному циклу (Pattern 4) и повторно проверить наличие DTC .
3.5. Стоимость устранения (актуально для РФ на 2025-2026 г.)
Цены указаны средние по рынку для случая «низкое напряжение датчика педали 2 / короткое замыкание на массу» (Mercedes, MAN, грузовая техника).| Работа / Запчасть | Стоимость (руб.) | Примечания |
|---|---|---|
| Комплексная диагностика (сканер + мультиметр + осциллограф) | 2 000 – 4 500 | Включает проверку цепей и сравнение датчиков 1 и 2 |
| Оригинальная педаль газа (Mercedes / MAN / Scania) | 10 000 – 25 000 | Для грузовиков MAN с выносной педалью — до 40 000 руб. |
| Аналог VDO / Bosch / Hella | 5 000 – 12 000 | Качественная замена, рекомендована для бюджетного ремонта |
| Работа по замене педали | 1 000 – 1 500 | Занимает 10-20 минут |
| Ремонт жгута проводки (поиск и устранение КЗ на массу) | 3 000 – 15 000 | Зависит от сложности доступа (под панелью, в проходе в моторный щит) |
| Замена жгута проводки под панелью (Mercedes Sprinter) | 25 000 – 45 000 | Включает работу по демонтажу торпедо и рулевой колонки |
| Диагностика и ремонт PHEV-ECU (Mitsubishi Outlander) | 5 000 – 15 000 | Только диагностика; замена блока — от 50 000 руб. |
- Совет 1 (электрика). При поиске короткого замыкания сигнального провода на массу используйте метод «половинного деления». Разрывайте жгут в середине (например, под рулевой колонкой) и измеряйте сопротивление до разъема педали и до ЭБУ. Это сэкономит часы работы и предотвратит необоснованную замену педали или ЭБУ.
- Совет 2 (механика). На грузовиках MAN / Scania с выносной педалью (Remote Accelerator Pedal 1) проверьте разъем Deutsch под кабиной и на пассажирском сиденье. Влага, реагенты и вибрация — частая причина короткого замыкания на массу. Зачистите контакты специальным спреем (DeoxIT, Kontakt 60) и залейте диэлектрической смазкой (Dow Corning DC4, LIQUI MOLY Electronic-Spray).
- Совет 3 (программный). После замены педали на Mercedes-Benz Sprinter всегда проверяйте показания датчика 2 в режиме реального времени. При отпущенной педали значение должно быть стабильным (не прыгать). Если значение «плавает» — проблема в плохом контакте разъема или в новом датчике (брак).
- Совет 4 (профилактика). Владельцам Mercedes-Benz W204 / W212 / Sprinter рекомендуется раз в 2-3 года проводить профилактику — снимать разъем педали, обрабатывать его контакты и проверять целостность изоляции жгута в месте перегиба под рулевой колонкой. Это предотвращает окисление и перетирание проводов, которые являются первопричиной короткого замыкания на массу и ошибки P1029.
- Совет 5 (GM / Chevrolet — топливный насос). Если вы имеете дело с автомобилем GM и кодом P1029 по цепям топливного насоса (Phase U-V-W Circuits Open), не спешите менять насос. Сначала проверьте разъем на топливном модуле — часто окисляются контакты фазных проводов из-за плохой герметизации. Зачистите контакты и залейте смазкой. Если это не помогло — проверьте блок управления топливным насосом (K111 Fuel Pump Power Control Module) .
