P0998 Ошибка: низкое напряжение в цепи управления соленоидом переключения передач F

Сообщение

Диагностический код DTC P0998: низкое напряжение в цепи управления соленоидом переключения передач F

Код неисправности DTC P0998 — это общий диагностический код OBD-II, который указывает на слишком низкое напряжение в электрической цепи управления соленоидом переключения передач «F» (Shift Solenoid F Control Circuit Low). Эта неисправность регистрируется модулем управления трансмиссией (TCM) или модулем управления силовым агрегатом (PCM/ECM) в тот момент, когда ток в цепи соленоида «F» падает ниже допустимого порога, что указывает на обрыв цепи или короткое замыкание на массу .

Согласно официальным руководствам Mazda, этот код устанавливается, когда ток в цепи соленоида F непрерывно составляет менее 23 мА в течение 100 мс или более . На автомобилях Nissan условием установки кода является ток соленоида 200 мА или менее в течение 480 мс при диагностических условиях .

Данная неисправность встречается на автомобилях различных марок: Mazda (CX-7, CX-9), Nissan, Ford, Chevrolet, GMC, Land Rover и других. Наличие соленоида «F» указывает на то, что в гидравлическом блоке трансмиссии присутствует как минимум шесть соленоидов, обозначенных по алфавиту от A до F.

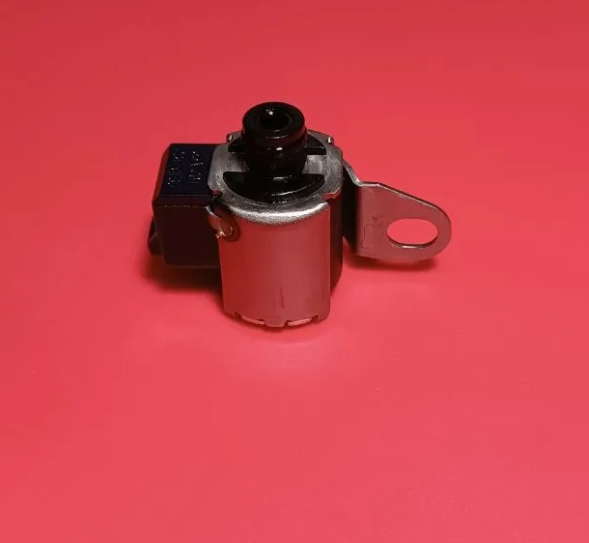

: DTC P0998 ошибка; DTC_P0998.jpg (61.67 КБ) 40 просмотров

Назначение соленоида переключения передач F в АКПП

В автоматической коробке передач и вариаторе переключение передач и изменение передаточного отношения происходит за счет управления гидравлическим давлением. Электромагнитные клапаны (соленоиды переключения передач) получают сигналы от TCM/PCM и открывают или закрывают каналы с трансмиссионной жидкостью, направляя ее к определенным фрикционам и лентам.

Соленоид «F» — это шестой соленоид в гидравлическом блоке. В различных конструкциях он может отвечать за определенные переключения передач, работу блокировки гидротрансформатора или регулирование давления . Например, на вариаторах Nissan этот соленоид может называться «Low Brake Solenoid Valve» .

Когда TCM обнаруживает, что ток в цепи соленоида «F» падает ниже допустимого порога (что указывает на обрыв цепи или короткое замыкание на массу), он записывает DTC P0998 и переводит трансмиссию в аварийный режим.

1. Причины возникновения ошибки P0998

Причины появления ошибка p0998 делятся на электрические и, в редких случаях, механические. На основе официальных руководств по ремонту и практического опыта специалистов наиболее распространенными являются:

1.1. Электрические причины (проблемы с цепью соленоида)

Короткое замыкание цепи управления соленоида F на массу (short to ground) — наиболее частая причина. Поврежденная изоляция провода касается корпуса трансмиссии или кузова .

Обрыв в цепи управления соленоида F (open circuit) — провод перетерся, сломался в месте перегиба или внутри изоляции. Согласно руководствам Mazda, обрыв между соленоидом и TCM является одной из основных причин .

Плохое соединение или коррозия в разъемах — окисленные или ослабленные контакты на разъеме датчика или PCM/TCM. Согласно официальным руководствам, проверка на плохой контакт (поврежденные/выдернутые пины, коррозия) является первым шагом диагностики .

Неисправный соленоид переключения передач «F» (Shift Solenoid F) — внутренний обрыв обмотки или короткое замыкание. Согласно руководству Mazda, при неисправности соленоида требуется замена гидравлического блока (control valve body) .

Неисправный блок управления (TCM/PCM/ECM) — редкая причина, но возможна. Согласно официальным руководствам, если после всех проверок код возвращается, требуется замена TCM .

1.2. Гидравлические причины (косвенные, как aggravating factors)

Низкий уровень трансмиссионной жидкости (ATF level low) — может привести к перегреву соленоидов и деградации изоляции .

Загрязненная или старая трансмиссионная жидкость — продукты износа могут замкнуть контакты внутри соленоида или разъема . Если жидкость грязная или пахнет горелым, это признак внутренних проблем.

Забитый фильтр трансмиссии — вызывает перегрев соленоидов и деградацию изоляции обмоток .

1.3. Специфические особенности для разных производителей

Для Mazda (трансмиссии AW6A-EL, AW6AX-EL, AY6A-EL, AY6AX-EL):

Условие обнаружения: ток в цепи соленоида F непрерывно составляет менее 23 мА в течение 100 мс или более .

Нормальное сопротивление соленоида F между выводами B21 и B16: 5.0 — 5.6 Ом .

Активируется аварийный режим 1 (Emergency mode 1) .

MIL (Check Engine) и AT warning light загораются при первом же drive cycle .

Для Nissan (вариаторы, например, Sentra 2013):

Код P0998 относится к Low Brake Solenoid Valve .

Условие обнаружения: ток соленоида 200 мА или менее непрерывно в течение 480 мс при диагностических условиях .

Условия диагностики: выходной ток соленоида 750 мА или более, напряжение питания TCM более 11 В .

Для Land Rover:

Код P0998 указывает на проблемы с цепью соленоида F, часто связанные с загрязнением трансмиссионной жидкости или повреждением проводки .

Для Terex (тяжелая техника):

Сопротивление соленоидов должно составлять 12 — 24 Ом .

При коде 62 (Splitter Low Solenoid F) при оборотах выше 500 об/мин загораются лампы Check Trans и Do Not Shift, и все переключения блокируются .

2. Можно ли продолжать движение на автомобиле с ошибкой P0998?

Вопрос безопасности при активном коде P0998 требует серьезного подхода. Серьезность этой неисправности зависит от конкретного автомобиля и симптомов. Поскольку это электрическая неисправность, TCM/PCM может перевести трансмиссию в аварийный режим.

Симптомы и состояние автомобиля	Рекомендация по движению	Вероятные последствия при игнорировании
Check Engine горит, но переключения передач в целом нормальные	Осторожное движение до сервиса (до 50-100 км), сниженная нагрузка. Некоторые источники считают этот код не очень серьезным на начальном этапе	Проблема может прогрессировать, но на начальном этапе критических последствий нет
Непоследовательное переключение передач, плохое ускорение, задержки	Осторожное движение до ближайшего сервиса (до 30-40 км)	Повышенный износ фрикционов, ухудшение топливной экономичности, прогрессирование проблемы. Может не быть доступа к некоторым передачам в режиме D
Автомобиль стартует со 2-й или 3-й передачи (режим limp mode / аварийный режим)	Эвакуация — движение запрещено	Перегрев гидротрансформатора, износ фрикционов, повреждение гидроблока. На Terex при оборотах выше 500 об/мин все переключения блокируются
Пробуксовка трансмиссии, потеря тяги («машина не едет», только обороты растут)	Немедленная эвакуация	Необратимые повреждения, выход трансмиссии из строя

Согласно руководству Mazda, при установке кода P0998 активируется аварийный режим 1 (Emergency mode 1) . Это означает, что TCM ограничивает функциональность трансмиссии для защиты от дальнейших повреждений. На Terex при оборотах выше 500 об/мин все переключения блокируются полностью .

Важно: Если ошибка P0998 появилась после недавнего обслуживания трансмиссии (замена масла, фильтра), первым делом проверьте уровень жидкости и качество выполненных работ.

3. Как исправить ошибку P0998 — подробные рекомендации по ремонту

Устранение кода P0998 требует системного подхода и соблюдения последовательности диагностических шагов. Ниже приведен подробный алгоритм, основанный на официальных руководствах по ремонту Mazda и практическом опыте специалистов.

Шаг 1: Проверка бюллетеней TSB и считывание данных

Перед началом работ обязательно проверьте наличие технических сервисных бюллетеней (TSB) для вашего конкретного автомобиля. Согласно руководству Mazda, это второй шаг после записи Freeze Frame Data .

Подключите профессиональный диагностический сканер:

Сохраните стоп-кадры (Freeze Frame Data) — они содержат параметры в момент возникновения ошибки (скорость автомобиля, обороты двигателя, температура ATF, текущая передача). Согласно руководствам Mazda, запись Freeze Frame Data является обязательным первым шагом .

Считайте все коды неисправности из всех блоков (двигатель, трансмиссия, ABS).

Очистите коды и проведите тест-драйв для подтверждения повторного появления. Согласно руководству Mazda, необходимо проехать в диапазоне D и убедиться, что передачи переключаются плавно с 1-й по 6-ю .

Согласно руководству Nissan, для подтверждения кода необходимо перевести рычаг селектора в положение D и подождать 5 секунд или более .

Шаг 2: Проверка уровня и состояния трансмиссионной жидкости (ATF)

Низкий уровень или загрязненная жидкость могут быть как причиной, так и сопутствующим фактором проблемы .

Прогрейте двигатель и трансмиссию до рабочей температуры (согласно спецификации).

При работающем двигателе (для большинства АКПП) проверьте уровень жидкости. Низкий уровень — частая причина ошибки .

Оцените цвет и запах жидкости — наличие запаха гари или темно-коричневый/черный цвет указывает на перегрев и загрязнение .

Если уровень низкий — долейте жидкость до нормы и проверьте наличие утечек. Если жидкость грязная — замените ATF и фильтр, затем очистите коды и проведите тест-драйв.

Шаг 3: Визуальный осмотр проводки, разъемов и контактов (ключевой этап!)

Это наиболее важный этап диагностики для кода P0998, так как проблемы с соединениями — самая частая причина неисправностей.

Шаг 3.1: Локализация разъемов

Найдите разъем TCM и разъемы на трансмиссии (coupler component connector). Согласно руководству Mazda, проверка начинается с разъема TCM .

Шаг 3.2: Осмотр разъема TCM на плохой контакт

Выключите зажигание (LOCK position).

Отсоедините разъем TCM и внимательно осмотрите клеммы на наличие повреждений, выдернутых пинов, коррозии .

Шаг 3.3: Осмотр разъема на трансмиссии

Отсоедините разъем соленоида F и внимательно осмотрите клеммы на наличие повреждений, выдернутых пинов, коррозии .

Шаг 3.4: Очистка контактов

Если обнаружена коррозия или загрязнение, используйте очиститель электрических контактов и пластиковую щетинную щетку для очистки клемм.

Дайте высохнуть и нанесите диэлектрическую смазку (электрическую смазку) в месте контакта клемм для защиты от будущей коррозии.

Если обнаружены повреждения — отремонтируйте или замените поврежденные клеммы.

Шаг 4: Проверка цепи соленоида F на короткое замыкание на массу

Согласно процедуре Mazda :

Выключите зажигание (LOCK position).

Отсоедините разъем TCM.

Проверьте непрерывность (continuity) между следующими цепями:

Клемма разъема TCM B21 (со стороны жгута) и массой кузова (body GND)

Клемма разъема TCM B16 (со стороны жгута) и массой кузова (body GND)

Норма: нет непрерывности (бесконечное сопротивление).

Если непрерывность есть — короткое замыкание на массу в жгуте проводки между TCM и трансмиссией. Ремонтируйте или замените жгут .

Согласно руководству Nissan, необходимо проверить непрерывность между клеммой TCM и массой — непрерывности быть не должно .

Шаг 5: Проверка сопротивления соленоида F

Если внешняя проводка исправна, необходимо проверить сам соленоид. Для этого требуется снять поддон трансмиссии для доступа к гидравлическому блоку.

Согласно процедуре Mazda AW6AX-EL :

Снимите поддон АКПП для доступа к соленоиду F.

Отсоедините разъем соленоида F.

Измерьте сопротивление между выводами соленоида F (терминал A и терминал B).

Норма для Mazda AW6AX-EL: 5.0 — 5.6 Ом .

Согласно руководству Mazda AY6A-EL/AY6AX-EL :

Измерьте сопротивление между клеммами разъема TCM B21 и B16 (со стороны жгута).

Норма: 5.0 — 5.6 Ом .

Согласно руководству Terex (тяжелая техника):

Нормальное сопротивление соленоидов: 12 — 24 Ом .

Функциональная проверка соленоида (механическая):

Подключите положительный вывод аккумулятора (через предохранитель) к выводу соленоида.

Подключите отрицательный вывод аккумулятора к корпусу соленоида.

При подаче питания соленоид должен издавать отчетливый щелчок (рабочий звук).

Если соленоид не щелкает или щелкает с задержкой — он механически неисправен и подлежит замене.

Если измеренное сопротивление:

Соответствует спецификации (5.0-5.6 Ом для Mazda) — соленоид электрически исправен, переходите к проверке цепи на обрыв.

Не соответствует спецификации — замените гидравлический блок (control valve body) .

Важно: Согласно официальным руководствам Mazda, при неисправности соленоида F требуется замена всего гидравлического блока (control valve body), а не отдельного соленоида .

Шаг 6: Проверка цепи соленоида F на обрыв

Согласно процедуре Mazda :

Выключите зажигание (LOCK position).

Отсоедините разъем TCM и разъем соленоида F.

Проверьте непрерывность (continuity) между следующими цепями:

Клемма соленоида F B (со стороны жгута) и клемма разъема TCM B21 (со стороны жгута)

Клемма соленоида F A (со стороны жгута) и клемма разъема TCM B16 (со стороны жгута)

Норма: есть непрерывность (сопротивление менее 1 Ом).

Если непрерывности нет — обрыв в жгуте проводки между TCM и соленоидом. Ремонтируйте или замените жгут .

Шаг 7: Реальные примеры из практики

Пример 1: Mazda CX-7, ошибка P0998 — коррозия в разъеме

Автомобиль: Mazda CX-7 с трансмиссией AW6AX-EL.

Жалобы: Загорелся Check Engine, коробка работает в аварийном режиме. Сканер показал код P0998.

Диагностика:

Шаг 1: Проверка Freeze Frame Data — записаны параметры в момент ошибки .

Шаг 2: Визуальный осмотр разъема TCM — обнаружены следы коррозии на контактах B21 и B16 .

Шаг 3: Очистка контактов не помогла — ошибка вернулась .

Шаг 4: Проверка цепи на короткое замыкание на массу — непрерывности нет .

Шаг 5: Проверка соленоида F — сопротивление 5.2 Ом (в норме) .

Шаг 6: Проверка цепи на обрыв — обнаружен обрыв в проводе между разъемом TCM B21 и соленоидом F .

Решение:

Ремонт поврежденного провода (обрыв был в месте перегиба жгута у коробки).

После ремонта ошибка устранена, трансмиссия работает нормально.

Итог: Этот пример показывает, что проблема часто находится в проводке, а не в соленоиде или гидроблоке.

Пример 2: Nissan Sentra, ошибка P0998 — короткое замыкание в цепи Low Brake Solenoid

Автомобиль: Nissan Sentra 2013 года с вариатором CVT.

Жалобы: Загорелся Check Engine, вариатор работает с рывками. Сканер показал код P0998.

Диагностика:

Шаг 1: Проверка уровня CVT Fluid — уровень в норме, жидкость чистая.

Шаг 2: Проверка цепи между TCM и CVT unit — обнаружено короткое замыкание на массу в цепи Low Brake Solenoid Valve .

Шаг 3: Отсоединен разъем CVT unit, короткое замыкание сохраняется — проблема в проводке между TCM и CVT unit.

Решение:

Ремонт поврежденного участка проводки (изоляция была перетерта о кронштейн двигателя).

После ремонта ошибка устранена.

Итог: Короткое замыкание на массу в проводке — частая причина кода P0998 на Nissan.

Пример 3: Mazda CX-9, ошибка P0998 — замена гидравлического блока

Автомобиль: Mazda CX-9 2012 года с трансмиссией AY6AX-EL.

Жалобы: Код P0998 возвращается после очистки, жесткие переключения.

Диагностика:

Шаг 1-4: Все проверки проводки и разъемов в норме .

Шаг 5: Проверка сопротивления соленоида F — показало 15 Ом (норма 5.0-5.6 Ом) — неисправен .

Шаг 6: Замена гидравлического блока (control valve body) .

Итог: Стоимость ремонта — около 35 000 рублей (гидроблок) + масло и работа. Ошибка устранена.

Пример 4: Land Rover, ошибка P0998 — загрязнение трансмиссионной жидкости

Автомобиль: Land Rover Discovery с АКПП.

Жалобы: Загорелся Check Engine, переключения передач стали жесткими. Сканер показал код P0998 .

Диагностика:

Проверка уровня ATF — уровень в норме, но жидкость темно-коричневая, с запахом гари .

Снят поддон — обнаружено значительное количество металлической стружки на магнитах .

Решение:

Капитальный ремонт трансмиссии — замена изношенных фрикционов, промывка гидроблока .

После ремонта заменены ATF и фильтр .

Итог: Этот пример показывает, что P0998 может быть вызван механическими проблемами и загрязнением жидкости, а не только электрикой.

Шаг 8: Замена гидравлического блока (control valve body)

Если проверка показала, что неисправен соленоид «F» или есть проблемы с гидравликой, на многих автомобилях (особенно Mazda) требуется замена гидравлического блока в сборе .

Необходимые инструменты и материалы:

Набор торцевых головок (обычно головки на 8, 10, 12 мм).

Мультиметр.

Новый гидравлический блок (control valve body).

Новое масло ATF (рекомендованного производителем типа).

Новый фильтр трансмиссии (рекомендуется).

Новая прокладка поддона или герметик.

Порядок работ (общий):

Слив жидкости: Слейте трансмиссионную жидкость в чистую емкость для оценки состояния.

Снятие поддона: Открутите болты поддона по периметру, аккуратно отделите поддон.

Доступ к гидроблоку: Отсоедините разъемы от гидроблока. Открутите крепежные болты гидроблока (разной длины — обязательно маркируйте их расположение!).

Замена гидроблока:

Извлеките старый гидравлический блок.

Установите новый гидравлический блок в обратной последовательности.

Убедитесь, что все разъемы зафиксированы.

Сборка: Установите новый фильтр. Установите поддон с новой прокладкой или герметиком.

Заливка жидкости: Залейте свежую трансмиссионную жидкость в рекомендованном объеме.

Адаптация: Запустите двигатель. Переведите рычаг селектора в диапазоны P ⇒ R ⇒ N ⇒ D и обратно для циркуляции жидкости. Прогрейте трансмиссию. Проверьте уровень и долейте при необходимости. Выполните адаптацию TCM через сканер .

Стоимость запчастей и работ (ориентировочно на 2026 год):

Тип ремонта	Стоимость в рублях
Диагностика (1-2 часа работы)	от 2 000 до 6 000 ₽
Гидравлический блок (control valve body) — деталь	от 25 000 до 50 000 ₽
Трансмиссионная жидкость (4-8 литров)	от 4 000 до 10 000 ₽
Фильтр трансмиссии	от 1 500 до 4 000 ₽
Прокладка поддона	от 200 до 1 500 ₽
Работа по замене (в сервисе)	от 5 000 до 15 000 ₽
Ремонт проводки (устранение обрыва/короткого замыкания)	от 1 000 до 5 000 ₽

Шаг 9: Проверка и замена блока управления (TCM/PCM/ECM)

Если все проверки проводки, соленоида и гидравлики показали норму, а ошибка P0998 продолжает возвращаться — возможна неисправность блока управления .

Признаки неисправности TCM/PCM:

Соленоид исправен по показаниям мультиметра (сопротивление 5.0-5.6 Ом для Mazda).

Проводка целая, контакты чистые, но ошибка возвращается .

Другие соленоиды работают нормально.

Согласно официальным руководствам Mazda :

Если после выполнения всех предыдущих шагов тот же DTC P0998 все еще присутствует — замените TCM .

Согласно общим рекомендациям :

Проверьте трансмиссию, подставив заведомо исправный модуль TCM/ECM, и посмотрите, исчезает ли проблема. Если проблема решена — замените оригинальный TCM/ECM.

Стоимость решения проблем с TCM:

Обновление программного обеспечения (перепрошивка) TCM — от 4 000 до 8 000 рублей.

Ремонт TCM (замена выходного драйвера) — от 5 000 до 12 000 рублей.

Замена TCM на восстановленный или новый — от 15 000 до 50 000 рублей.

Важное предостережение: Перед заменой TCM обязательно убедитесь, что все механические и гидравлические неисправности устранены, а проводка исправна. В противном случае новый блок управления может выйти из строя снова.

Распространенные ошибки при диагностике P0998

Согласно информации от специалистов, наиболее частая ошибка при диагностике этого кода — необоснованная замена соленоида F без проверки проводки и разъемов:

Классическая ошибка: Техники не проверяют цепь соленоида переключения передач при замене соленоидов. Специалисты должны проверять электрические компоненты перед заменой любых деталей, которые могут вызывать код ошибки P0998 .

Игнорирование проверки бюллетеней TSB — через это необоснованно тратятся деньги на новые детали .

Игнорирование проверки разъемов на плохой контакт — согласно официальным руководствам, проверка разъемов является первым шагом диагностики .

P0998 Ошибка: низкое напряжение в цепи управления соленоидом переключения передач F

Диагностический код DTC P0998: низкое напряжение в цепи управления соленоидом переключения передач F

Назначение соленоида переключения передач F в АКПП

1. Причины возникновения ошибки P0998

1.1. Электрические причины (проблемы с цепью соленоида)

1.2. Гидравлические причины (косвенные, как aggravating factors)

1.3. Специфические особенности для разных производителей

2. Можно ли продолжать движение на автомобиле с ошибкой P0998?

3. Как исправить ошибку P0998 — подробные рекомендации по ремонту

Шаг 1: Проверка бюллетеней TSB и считывание данных

Шаг 2: Проверка уровня и состояния трансмиссионной жидкости (ATF)

Шаг 3: Визуальный осмотр проводки, разъемов и контактов (ключевой этап!)

Шаг 4: Проверка цепи соленоида F на короткое замыкание на массу

Шаг 5: Проверка сопротивления соленоида F

Шаг 6: Проверка цепи соленоида F на обрыв

Шаг 7: Реальные примеры из практики

Шаг 8: Замена гидравлического блока (control valve body)

Шаг 9: Проверка и замена блока управления (TCM/PCM/ECM)

Распространенные ошибки при диагностике P0998

Рекомендации по ремонту от специалистов
