P0988 Ошибка в цепи датчика давления E трансмиссионной жидкости

Сообщение

Диагностический код DTC P0988: проблемы с диапазоном или производительностью цепи датчика/переключателя давления E трансмиссионной жидкости

Код неисправности DTC P0988 — это общий диагностический код OBD-II, который указывает на проблему с диапазоном или производительностью электрической цепи датчика/переключателя давления трансмиссионной жидкости «E» (Transmission Fluid Pressure Sensor/Switch «E» Circuit Range/Performance) . Эта неисправность регистрируется модулем управления трансмиссией (TCM) или модулем управления силовым агрегатом (PCM/ECM) в тот момент, когда сигнал от датчика давления «E» выходит за пределы ожидаемого диапазона или не соответствует текущему состоянию трансмиссии .

Данная неисправность характерна для автомобилей различных марок, но особенно часто встречается на моделях с трансмиссиями 45RFE, 545RFE (Dodge, Jeep, Ram) , а также на некоторых моделях Lexus (гибриды) и Mercedes-Benz . На Dodge/Ram этот код указывает на проблему с 4C pressure switch — переключателем давления 4-й передачи .

Важно понимать, что ошибка P0988 отличается от других кодов, связанных с соленоидами. В то время как коды P0976-P0987 указывают на неисправности в цепях управления соленоидами переключения передач (Shift Solenoids), код P0988 относится к цепи датчика/переключателя давления (Pressure Sensor/Switch) . Этот датчик отвечает за мониторинг фактического давления в гидравлической системе трансмиссии и передачу этой информации в блок управления для корректировки переключений .

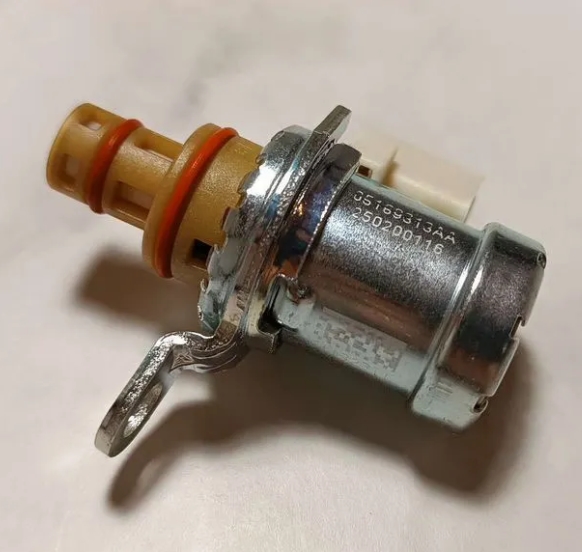

: DTC P0988 ошибка; DTC_P0988.jpg (147.02 КБ) 39 просмотров

Устройство и принцип работы системы контроля давления в АКПП

В автоматической коробке передач (особенно в трансмиссиях 45RFE/545RFE) используется система из пяти переключателей давления, которые контролируют давление в цепях соответствующих фрикционов и лент: LR (Low/Reverse), 2C (Second Clutch), 4C (Fourth Clutch), UD (Underdrive) и OD (Overdrive) . Переключатель «E» (4C Pressure Switch) отвечает за контроль давления в цепи 4-й передачи (или соответствующего контура в других трансмиссиях).

Когда блок управления подает команду на включение определенной передачи, он ожидает, что соответствующий переключатель давления замкнется (closed) при наличии давления или разомкнется (open) при его отсутствии. Код P0988 устанавливается, когда переключатель 4C (или датчик давления «E») находится в неправильном состоянии в заданной передаче . Например, переключатель может быть замкнут, когда должен быть разомкнут, или наоборот.

1. Причины возникновения ошибки P0988

Причины появления ошибка P0988 могут быть как электрическими, так и гидравлическими или механическими. На основе официальных руководств по ремонту и практического опыта специалистов наиболее распространенными являются:

1.1. Электрические причины (проблемы с цепью датчика)

Обрыв в сигнальной цепи датчика давления «E» (T48 — 4C Pressure Switch Sense circuit) — наиболее частая причина. Провод мог перетереться, сломаться в месте перегиба или внутри изоляции . Согласно процедуре диагностики Dodge, сопротивление в этой цепи не должно превышать 5.0 Ом .

Короткое замыкание сигнальной цепи на массу (short to ground) — поврежденная изоляция провода касается корпуса трансмиссии или кузова. Признаком является сопротивление ниже 5.0 Ом между сигнальной цепью и массой .

Короткое замыкание сигнальной цепи на питание (short to voltage) — провод касается провода с напряжением +5V или +12V .

Неисправный датчик/переключатель давления «E» (4C Pressure Switch) — внутренний дефект переключателя. По статистике, это одна из самых частых причин кода P0988 . На трансмиссиях Dodge 45RFE/545RFE переключатели давления интегрированы в блок соленоидов (Solenoid/TRS Assembly) и заменяются только в сборе .

Плохое соединение или коррозия в разъемах — окисленные или ослабленные контакты на разъеме датчика или PCM/TCM. Особенно актуально для разъемов, расположенных на корпусе трансмиссии .

Неисправный блок управления (PCM/TCM/ECM) — выход из строя входного каскада или ошибка программного обеспечения. В редких случаях проблема решается заменой PCM .

1.2. Гидравлические и механические причины (связаны с давлением)

Низкий уровень трансмиссионной жидкости (ATF level low) — вызывает падение давления в системе, из-за чего переключатель может не срабатывать вовремя .

Низкое магистральное давление (Low Line Pressure) — давление в магистрали ниже 40 psi и значительно ниже желаемого (Desired Line Pressure). Это может быть вызвано забитым фильтром, поврежденным уплотнением фильтра, неисправным регулятором давления в масляном насосе или проблемами с насосом .

Засоренный или поврежденный фильтр трансмиссии — ограничивает поток жидкости и вызывает падение давления .

Утечки в гидравлической цепи 4C clutch — внутренние утечки в цепи 4-й передачи. Проверяется продувкой воздухом (air check) .

Повреждение или износ компонентов 4C clutch — износ фрикционов, поршней, уплотнений. Обнаруживается по наличию большого количества продуктов износа в поддоне .

Повреждение шарикового клапана №5 (#5 check ball) — этот клапан может быть срезан или поврежден, что влияет на гидравлику 4C цепи .

Проблемы с аккумулятором 4C (4C accumulator piston and seals) — поврежденный поршень или уплотнения аккумулятора могут вызывать утечки давления .

1.3. Специфические причины для разных производителей

Для Dodge/Ram с трансмиссией 45RFE/545RFE (5 45rfe ошибка p0988):

Код P0988 означает «4C Pressure Switch Rationality» — несоответствие состояния переключателя давления 4C .

Переключатели давления интегрированы в блок соленоидов (Solenoid/TRS Assembly). При неисправности переключателя требуется замена всего блока соленоидов в сборе .

Диагностика включает проверку сопротивления цепи T48 (4C Pressure Switch Sense) — норма менее 5.0 Ом, отсутствие короткого замыкания на массу .

Характерный симптом: автомобиль переходит в аварийный режим (Limp mode), стартует со 2-й или 3-й передачи, появляется множество сопутствующих кодов давления (P0871, P0876, P0846 и др.) .

Для Lexus (гибридные модели):

Код P0988-879 относится к системе гидравлического управления гибридной трансмиссии (Hybrid vehicle transmission assembly) .

Система использует тормоза B1 и B2 для переключения между Low и High скоростями .

Особое внимание: при работе с высоковольтной системой требуется соблюдение мер безопасности — использование изолированных перчаток, извлечение сервисной заглушки (service plug grip) и ожидание не менее 10 минут для разрядки конденсатора .

Для Mercedes-Benz:

Код P0988 указывает на датчик/переключатель давления «E» — проблема с диапазоном/производительностью .

Типичные причины: датчик дает некорректные значения из-за загрязнения, деградации или проблемы с платой управления; нестабильное питание/массы; реальные отклонения давления из-за фильтра/насоса/гидроблока .

Общие рекомендации для всех производителей:

Перед началом диагностики всегда проверяйте наличие технических сервисных бюллетеней (TSB) для вашего автомобиля .

Начинайте диагностику с проверки уровня и состояния трансмиссионной жидкости — это самый простой и дешевый шаг .

Обратите внимание на сопутствующие коды — множественные коды давления (P0871, P0876, P0846, P0869) могут указывать на общую проблему с питанием TCM или низкое магистральное давление .

2. Можно ли продолжать движение на автомобиле с ошибкой P0988?

Вопрос безопасности при активном коде P0988 требует серьезного подхода. Серьезность этой неисправности оценивается как высокая, и шутить с этим кодом не стоит . Если вовремя не устранить причину, коробка может потребовать капитального ремонта .

Симптомы и состояние автомобиля	Рекомендация по движению	Вероятные последствия при игнорировании
Check Engine горит, но переключения передач в целом нормальные	Осторожное движение до сервиса (до 30-40 км), сниженная нагрузка	Постепенное ухудшение переключений, появление рывков, повышенный износ фрикционов
Коробка переключается грубо или с задержками, рывки	Осторожное движение до ближайшего сервиса (до 20-30 км)	Механическое повреждение компонентов АКПП, появление металлической стружки
Трансмиссия стартует со 2-й или 3-й передачи (аварийный режим / limp mode)	Эвакуация — движение запрещено	Перегрев гидротрансформатора, износ фрикционов, повреждение гидроблока. Аварийный режим — это не просто неудобство, а попытка коробки выжить до сервиса
Трансмиссия перегревается (запах гари, лампа AT горит)	Немедленная эвакуация, остановка двигателя	Необратимые повреждения, выход трансмиссии из строя

Важно: Согласно отзывам владельцев Dodge Dakota и Durango, ошибка P0988 часто появляется вместе с множеством других кодов давления и может быть вызвана проблемой с питанием TCM или неисправностью PCM . В одном из случаев после замены PCM (после замены блока соленоидов, датчиков и проверки проводки) проблема была полностью устранена .

Если ошибка P0988 появилась после недавнего обслуживания трансмиссии (замена масла, фильтра, ремонт гидроблока) — первым делом проверьте качество выполненных работ и уровень жидкости. Неправильная установка фильтра или поврежденное уплотнение фильтра могут вызывать низкое давление .

3. Как исправить ошибку P0988 — подробные рекомендации по ремонту

Устранение кода P0988 требует системного подхода и соблюдения последовательности диагностических шагов. Ниже приведен подробный алгоритм, основанный на официальных руководствах по ремонту Dodge (45RFE/545RFE) , общих рекомендациях для TFPS датчиков и практическом опыте специалистов.

Шаг 1: Проверка бюллетеней TSB и считывание данных

Перед началом работ обязательно проверьте наличие технических сервисных бюллетеней (TSB) для вашего конкретного автомобиля .

Подключите профессиональный диагностический сканер (способный читать данные трансмиссии):

Сохраните стоп-кадры (Freeze Frame Data) и DTC EVENT DATA — они содержат параметры в момент возникновения ошибки (скорость автомобиля, обороты двигателя, температура ATF, текущая передача, состояние всех переключателей давления, магистральное давление и желаемое давление) . Запись этих данных обязательна перед началом диагностики.

Считайте все коды неисправности из всех блоков (двигатель, трансмиссия, ABS). Особое внимание обратите на наличие кодов: P0882 (TCM Power Input Signal Low), P0884 (Power Up at Speeds), P0871, P0876, P0846, P0869 .

Очистите коды и проведите тест-драйв для подтверждения повторного появления .

Согласно процедуре диагностики Dodge :

Если присутствуют коды, связанные с питанием TCM (P0882 и др.), их необходимо диагностировать в первую очередь — они могут быть причиной всех остальных кодов давления .

Проверьте DTC EVENT DATA на наличие данных для P0988. Если данные отсутствуют — проблема может быть прерывистой .

Шаг 2: Визуальный осмотр проводки, разъемов и уровня жидкости

Это ключевой этап диагностики ошибки P0988, так как многие проблемы связаны именно с плохими контактами или низким уровнем жидкости .

Шаг 2.1: Проверка уровня и состояния трансмиссионной жидкости

Прогрейте двигатель и трансмиссию до рабочей температуры (согласно спецификации).

При работающем двигателе (для большинства АКПП) проверьте уровень жидкости .

Оцените цвет и запах жидкости — наличие запаха гари или темно-коричневый/черный цвет указывает на перегрев и загрязнение .

Проверьте наличие утечек ATF из корпуса трансмиссии и мест соединения с двигателем .

Если уровень низкий — долейте жидкость до нормы и проверьте наличие утечек .

Шаг 2.2: Визуальный осмотр проводки и разъемов

Найдите датчик/переключатель давления «E» (TFPS). На Dodge 45RFE/545RFE он является частью блока соленоидов (Solenoid/TRS Assembly) внутри поддона . На других автомобилях может быть вкручен в корпус трансмиссии сбоку .

Визуально осмотрите жгут проводов от PCM/TCM до трансмиссии на предмет потертостей, перегибов, повреждений изоляции. Особое внимание уделите местам контакта жгута с кузовом, кронштейнами двигателя .

Проверьте разъемы на корпусе трансмиссии — они расположены в зоне попадания воды и реагентов. Окисленные контакты — частая причина ошибки .

Убедитесь, что фиксатор каждого разъема правильно защелкнут .

Проверьте контакты на наличие коррозии, влаги, деформированных или подогнутых пинов, грязи .

Если обнаружены повреждения — отремонтируйте или замените поврежденный участок. Очистите контакты от коррозии специальным спреем и обработайте диэлектрической смазкой .

Шаг 3: Проверка магистрального давления (Line Pressure Test)

Согласно процедуре Dodge , если визуальный осмотр не выявил проблем, необходимо проверить магистральное давление по данным DTC EVENT DATA:

В DTC EVENT DATA сравните фактическое магистральное давление (Line Pressure) и желаемое давление (Desired Line Pressure).

Низкое давление: Line Pressure менее 40 psi и значительно ниже Desired Line Pressure — указывает на проблему с подачей давления .

Если обнаружено низкое давление:

Проверьте уровень ATF — долейте при необходимости .

Проверьте уплотнение первичного масляного фильтра (Primary Oil Filter seal) — оно может быть разрезано, треснуто или неправильно установлено. Это частая причина низкого давления .

Если фильтр и уплотнение в порядке — проверьте главный регулировочный клапан в масляном насосе (Main Regulator Valve in the Oil Pump) .

Если давление в норме — переходите к следующему шагу.

Шаг 4: Проверка состояния всех переключателей давления (анализ DTC EVENT DATA)

Согласно процедуре Dodge , необходимо проанализировать состояние всех переключателей давления в момент возникновения ошибки:

Ситуация 1: Все переключатели показывают CLOSED (замкнуты) — это может указывать на проблему с питанием TCM (код P0882) .

Ситуация 2: Все переключатели показывают OPEN (разомкнуты) — это может указывать на низкое магистральное давление (см. Шаг 3) .

Ситуация 3: Только переключатель 4C показывает CLOSED (замкнут) в неподходящее время — переходите к проверке цепи и блока соленоидов .

Ситуация 4: Переключатель 4C показывает OPEN (разомкнут) когда должен быть CLOSED — также требует проверки цепи и блока соленоидов .

Если DTC EVENT DATA показывает, что ошибка возникла в положениях P, R или N — это может указывать на проблему с самим переключателем или проводкой .

Шаг 5: Проверка цепи переключателя давления 4C (T48 — 4C Pressure Switch Sense circuit)

Этот шаг требует снятия поддона трансмиссии для доступа к блоку соленоидов (на Dodge 45RFE/545RFE). Вам потребуется цифровой мультиметр (DVOM) и специализированный инструмент — Transmission Simulator Miller #8333 для полной диагностики . Если такого инструмента нет, можно выполнить базовые проверки.

Шаг 5.1: Подготовка (для Dodge 45RFE/545RFE)

Выключите зажигание (LOCK position).

Извлеките реле стартера (Starter Relay) — для предотвращения запуска двигателя .

Снимите поддон АКПП для доступа к блоку соленоидов.

Отсоедините разъем блока соленоидов.

Шаг 5.2: Проверка цепи T48 на обрыв (open)

Отсоедините разъем PCM C4 (согласно схеме). Внимание: Не зондируйте разъем PCM напрямую — используйте специальный переходник Miller #8815, чтобы не повредить контакты .

Измерьте сопротивление цепи (T48) 4C Pressure Switch Sense от соответствующего вывода на разъеме PCM до разъема блока соленоидов на трансмиссии .

Норма: менее 5.0 Ом .

Если сопротивление выше 5.0 Ом — обрыв в цепи, ремонтируйте проводку .

Шаг 5.3: Проверка цепи T48 на короткое замыкание на массу (short to ground)

Измерьте сопротивление между цепью T48 и массой кузова .

Норма: более 5.0 Ом (фактически — бесконечность) .

Если сопротивление менее 5.0 Ом — короткое замыкание на массу, ремонтируйте проводку .

Шаг 5.4: Проверка переключателя 4C с помощью Transmission Simulator (если доступен)

Установите Transmission Simulator Miller #8333 на разъем блока соленоидов .

Включите зажигание (двигатель не запущен).

На сканере мониторьте состояние 4C Pressure Switch.

На симуляторе поверните переключатель Pressure Switch в положение 4C и нажмите кнопку Pressure Switch Test .

Исправный переключатель: состояние на сканере должно меняться при нажатии кнопки .

Если состояние не меняется — неисправен блок соленоидов (Solenoid/TRS Assembly) или проводка между симулятором и PCM .

Шаг 6: Проверка механических компонентов гидравлической цепи 4C clutch

Если электрические проверки не выявили проблем, а код P0988 продолжает возвращаться, необходимо проверить механические компоненты внутри трансмиссии .

Шаг 6.1: Проверка шарикового клапана №5 (#5 check ball)

Снимите гидравлический блок (Valve Body Assembly) согласно инструкции по ремонту .

Визуально осмотрите шариковый клапан №5 на наличие порезов или повреждений .

Осмотрите поршень аккумулятора 4C и его уплотнения (4C accumulator piston and seals), а также уплотнение башни 4C (4C tower seal) на верхней части гидроблока .

Шаг 6.2: Проверка на наличие продуктов износа в поддоне

Осмотрите поддон трансмиссии на наличие чрезмерного количества продуктов износа фрикционов (clutch debris) .

Если обнаружено значительное количество мусора — требуется ремонт 4C clutch (замена фрикционов, уплотнений) .

Шаг 6.3: Проверка гидравлической цепи 4C clutch на утечки (air check)

Выполните продувку воздухом гидравлической цепи 4C clutch согласно инструкции по ремонту .

Примечание: Эта гидравлическая цепь содержит небольшое дренажное отверстие (bleed orifice). Небольшая утечка считается нормальной .

Если обнаружена чрезмерная утечка воздуха — требуется ремонт соответствующих компонентов .

Шаг 7: Реальные примеры из практики

Пример 1: Dodge Dakota 2006, множественные коды P0988 и другие (из обсуждения на DodgeForum)

Автомобиль: Dodge Dakota 2006 года, трансмиссия 45RFE.

Жалобы: Автомобиль заводится в аварийном режиме (Limp mode), загорается CEL. После перезапуска двигателя работает нормально, но ошибки возвращаются. Сканер показал коды: U0100, U0101, P0700, P1603, P0882, P0876, P0988, P0871, P0846, P0869 .

Мнения специалистов:

Участники форума предположили проблему с электрикой — плохие контакты массы или проблемы с аккумулятором .

Было рекомендовано проверить все соединения массы (negative connections) на коррозию и выполнить проверку падения напряжения (voltage drop check) .

Также было отмечено, что проблема может быть в TIPM (Totally Integrated Power Module) и Front Control Module .

Решение: Владелец обратился к дилеру, который диагностировал необходимость замены TIPM и Front Control Module за $2500. Владелец решил заказать детали и выполнить замену самостоятельно .

Вывод: Этот пример показывает, что множественные коды давления (включая P0988) могут быть вызваны общей проблемой с питанием модулей управления, а не только неисправностью внутри трансмиссии.

Пример 2: Dodge Durango 2003, ошибка P0988 — замена PCM

Автомобиль: Dodge Durango 2003 года, 4.7L, трансмиссия 545RFE.

Жалобы: Нестабильные переключения (erratic shift), автомобиль уходит в аварийный режим. Сканер показал коды: P1684, P0884, P1687, P0871, P0988, P0876, P0888, P0846, P0884 .

Диагностика и ремонт:

Владелец заменил блок соленоидов (solenoid pack) с обновленной пластиной, оба датчика скорости и датчик давления, заменил гидроблок (valve body) .

Проверил проводку — визуально все было в порядке .

Наблюдал, что при работе на холостом ходу желаемое давление и фактическое давление синхронно падают до нуля, и система сбрасывается только после перезапуска — это указывало на проблему с PCM, который отключает реле из-за колебаний показаний .

В итоге был заменен PCM — это была последняя возможная причина после замены всех компонентов трансмиссии .

Итог: После замены PCM все проблемы исчезли: нет нестабильных переключений, нет аварийного режима, OD off работает, нет кодов ошибок трансмиссии .

Вывод: Этот пример показывает, что в некоторых случаях, когда все компоненты трансмиссии заменены, а проводка проверена, проблема может быть в самом PCM. После замены PCM необходимо выполнить процедуру QUICK LEARN .

Пример 3: Dodge, общая процедура диагностики P0988 с Transmission Simulator

Ситуация: При диагностике кода P0988 по официальной процедуре.

Диагностика по шагам:

Шаг 1: Проверка DTC EVENT DATA — данные для P0988 присутствуют .

Шаг 2: Проверка сопутствующих кодов — есть два или более кодов давления (P0871, P0876, P0846) .

Шаг 3: Проверка DTC EVENT DATA — не все переключатели показывают CLOSED или OPEN .

Шаг 4: Проверка с Transmission Simulator — состояние 4C Pressure Switch не меняется при нажатии кнопки .

Шаг 5: Проверка цепи T48 на обрыв — сопротивление в норме .

Шаг 6: Проверка цепи T48 на короткое замыкание на массу — сопротивление в норме .

Решение: Поскольку электрическая цепь исправна, а переключатель не реагирует на симулятор, заменен блок соленоидов (Solenoid/TRS Assembly) .

Пример 4: Dodge, низкое магистральное давление как причина P0988

Ситуация: При диагностике кода P0988 по официальной процедуре.

Диагностика:

DTC EVENT DATA показывает, что все переключатели давления читаются как OPEN (разомкнуты) .

Сравнение Line Pressure и Desired Line Pressure — фактическое давление значительно ниже желаемого и составляет менее 40 psi .

Решение:

Проверка уровня ATF — уровень низкий .

Доливка жидкости — проблема не решена .

Снят поддон — обнаружено, что уплотнение первичного масляного фильтра было разрезано при установке .

Итог: Замена уплотнения фильтра и повторная заливка жидкости решили проблему.

Шаг 8: Замена блока соленоидов (Solenoid/TRS Assembly) или датчика TFPS

Если проверка показала, что неисправен переключатель давления «E» (4C Pressure Switch), на трансмиссиях Dodge 45RFE/545RFE требуется замена всего блока соленоидов в сборе (Solenoid/TRS Assembly) . На других автомобилях датчик TFPS может заменяться отдельно .

Необходимые инструменты и материалы:

Набор торцевых головок (обычно головки на 8, 10, 12 мм).

Мультиметр.

Новый блок соленоидов (Solenoid/TRS Assembly) или новый датчик TFPS.

Новое масло ATF (рекомендованного производителем типа).

Новый фильтр трансмиссии (рекомендуется).

Новая прокладка поддона или герметик.

Порядок работ (для Dodge 45RFE/545RFE):

Слив жидкости: Слейте трансмиссионную жидкость в чистую емкость для оценки состояния. Обратите внимание на наличие металлической стружки или продуктов износа фрикционов .

Снятие поддона: Открутите болты поддона по периметру, аккуратно отделите поддон.

Доступ к блоку соленоидов: Отсоедините разъемы от блока соленоидов. Открутите крепежные болты блока соленоидов.

Замена блока соленоидов:

Извлеките старый блок соленоидов.

Установите новый блок соленоидов в обратной последовательности. Убедитесь, что все разъемы зафиксированы.

Сборка: Установите новый фильтр. Установите поддон с новой прокладкой или герметиком.

Заливка жидкости: Залейте свежую трансмиссионную жидкость в рекомендованном объеме.

Адаптация: Запустите двигатель. Переведите рычаг селектора в диапазоны P ⇒ R ⇒ N ⇒ D и обратно для циркуляции жидкости. Прогрейте трансмиссию. Проверьте уровень и долейте при необходимости. Выполните процедуру QUICK LEARN через сканер .

Стоимость запчастей и работ (ориентировочно на 2026 год):

Тип ремонта	Стоимость в рублях
Диагностика (1-2 часа работы)	от 2 000 до 8 000 ₽
Блок соленоидов (Solenoid/TRS Assembly) — деталь	от 15 000 до 35 000 ₽
Датчик TFPS (отдельный) — деталь	от 3 000 до 8 000 ₽
Трансмиссионная жидкость (4-8 литров)	от 4 000 до 10 000 ₽
Фильтр трансмиссии	от 1 500 до 4 000 ₽
Работа по замене (в сервисе)	от 5 000 до 15 000 ₽
Замена PCM (в случае неисправности)	от 15 000 до 50 000 ₽
