P0982 Ошибка по напряжению в цепи управления соленоидом переключения передач D

Сообщение

Диагностический код DTC P0982: низкое напряжение в цепи управления соленоидом переключения передач D

Код неисправности DTC P0982 — это общий диагностический код OBD-II, который указывает на слишком низкое напряжение в электрической цепи управления соленоидом переключения передач «D» (Shift Solenoid D Control Circuit Low). Эта неисправность регистрируется модулем управления трансмиссией (TCM) или модулем управления силовым агрегатом (ECM/PCM) в тот момент, когда измеренное напряжение в цепи соленоида «D» оказывается ниже допустимого порога, что указывает на короткое замыкание на массу.

В отличие от кода P0983 (высокое напряжение, обрыв цепи), ошибка P0982 сигнализирует о том, что цепь соленоида замкнута на массу (short to ground) или имеет очень низкое сопротивление. Согласно техническим руководствам Toyota, когда соленоид включен (ON), если его сопротивление составляет 8 Ом или менее, ECM определяет наличие короткого замыкания в цепи .

Данная неисправность встречается на автомобилях различных марок: p0982 лексус, Toyota, Mazda, Honda, Acura, Dodge и других. На автомобилях Lexus и Toyota этот код относится к соленоиду S4 (Shift Solenoid Valve S4) .

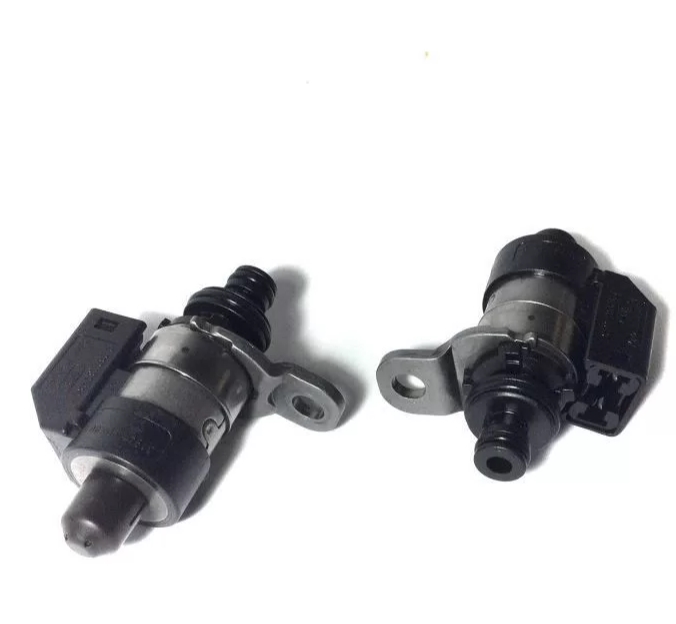

: DTC P0982 Ошибка; DTC_P0982.jpg (77.47 КБ) 77 просмотров

Назначение соленоида переключения передач D в АКПП

В автоматической коробке передач переключение передач происходит за счет управления гидравлическим давлением. Электромагнитные клапаны (соленоиды переключения передач) получают сигналы от TCM/PCM и открывают или закрывают каналы с трансмиссионной жидкостью, направляя ее к определенным фрикционам и лентам.

Соленоид «D» (в различных конструкциях также может называться Shift Solenoid Valve S4) — это один из нескольких соленоидов в гидравлическом блоке. Переключение с 1-й на 6-ю передачу выполняется комбинацией включения и выключения соленоидов SL1, SL2, S1, S2, S3, S4 и SR под управлением ECM .

Когда ECM обнаруживает, что ток в цепи соленоида «D» превышает допустимый порог (сопротивление падает ниже 8 Ом), он записывает DTC P0982 и принимает меры для защиты трансмиссии .

Функция Fail-Safe (аварийного режима): Согласно руководству Toyota, если в цепи одного из соленоидов переключения передач возникает короткое замыкание, ECM отключает питание этой цепи и продолжает управление с помощью оставшихся исправных соленоидов, позволяя автомобилю двигаться. Если оба соленоида выходят из строя, гидравлическое управление не может выполняться электронно, и требуется ручное переключение .

1. Причины возникновения ошибки P0982

Причины появления ошибка P0982 делятся на электрические и, в редких случаях, гидравлические. На основе официальных руководств по ремонту и практического опыта специалистов наиболее распространенными являются:

1.1. Электрические и электронные причины (наиболее частые)

Короткое замыкание цепи управления соленоида «D» на массу (short to ground) — наиболее частая причина. Поврежденная изоляция провода касается корпуса трансмиссии или кузова .

Неисправный соленоид переключения передач «D» (Shift Solenoid Valve S4) — внутреннее короткое замыкание обмотки, сопротивление ниже нормы (менее 8-11 Ом в зависимости от модели) .

Поврежденная проводка внутри поддона трансмиссии (жгут-шлейф, transmission wire) — провода перетираются о корпус или компоненты гидроблока .

Дефектные разъемы и контакты — коррозия, ослабшие пины, попадание влаги или грязи, окисление контактов. Проблема особенно актуальна для разъема на корпусе трансмиссии .

Неисправный блок управления (ECM/PCM/TCM) — выход из строя выходного драйвера или ошибка программного обеспечения .

Низкий уровень трансмиссионной жидкости — редко, но может способствовать перегреву и деградации изоляции соленоида .

1.2. Специфические причины для Lexus и Toyota (p0982 лексус)

На автомобилях Lexus и Toyota с АКПП A760E, U760E, A750F:

Код P0982 относится к соленоиду S4 (Shift Solenoid Valve S4). Нормальное сопротивление: 11-15 Ом при 20°C .

Порог срабатывания: при включенном соленоиде (ON) ECM проверяет, не упало ли сопротивление до 8 Ом или ниже .

При обнаружении короткого замыкания ECM отключает питание неисправной цепи и продолжает управление с помощью исправных соленоидов (функция Fail-Safe) .

Проводка: сигнальный провод соленоида S4 на ECM — вывод D74-5 (S4) .

На разъеме трансмиссии (transmission wire connector) — вывод 19 (S4) для проверки сопротивления .

Согласно информации с Engine-Codes.com, ремонт P0982 на Lexus в среднем стоит от $200 до $500 (примерно 18 000 - 45 000 рублей) .

1.3. Специфические причины для Mazda (SJ6A-EL)

На автомобилях Mazda RX-8 с трансмиссией SJ6A-EL:

Код P0982 указывает на short to ground в цепи соленоида D .

TCM отслеживает напряжение на выходе соленоида и сравнивает с сигналом от CPU .

Нормальное сопротивление соленоида D: 10-16 Ом при проверке между TCM terminal 1S и массой .

При неисправности загорается AT warning light и MIL .

1.4. Специфические причины для Honda/Acura

На автомобилях Honda и Acura код P0982 указывает на короткое замыкание в цепи соленоида D (Shift Solenoid Valve 'D' Short) . Согласно информации с китайского сайта по ремонту, причины могут включать:

Неисправность самого соленоида D .

Плохой контакт в разъемах или повреждение проводки .

Загрязненная или старая трансмиссионная жидкость .

2. Можно ли продолжать движение на автомобиле с ошибкой P0982?

Вопрос безопасности при активном коде P0982 требует серьезного подхода. Серьезность этой неисправности оценивается как высокая, так как короткое замыкание может привести к перегоранию предохранителей и повреждению блока управления.

Симптомы и состояние автомобиля	Рекомендация по движению	Вероятные последствия при игнорировании
Check Engine горит, но переключения передач в целом нормальные (благодаря fail-safe функции)	Осторожное движение до сервиса (до 30-40 км), сниженная нагрузка	Внезапный переход в аварийный режим, перегорание предохранителя, повреждение ECM
Жесткие или задержанные переключения, рывки, мигание индикатора D	Осторожное движение до ближайшего сервиса (до 20-30 км)	Механическое повреждение компонентов АКПП, появление металлической стружки
Трансмиссия застревает в одной передаче (аварийный режим)	Эвакуация — движение запрещено	Перегрев гидротрансформатора, износ фрикционов, повреждение гидроблока
Трансмиссия перегревается (запах гари, лампа AT горит)	Немедленная эвакуация, остановка двигателя	Необратимые повреждения, выход трансмиссии из строя

Согласно руководству Toyota, при обнаружении короткого замыкания в цепи одного из соленоидов ECM отключает питание этой цепи и продолжает управление с помощью оставшихся исправных соленоидов . Однако это только временное решение — если проблема не устранена, короткое замыкание может привести к перегоранию предохранителей и повреждению ECM.

Важно: Согласно рекомендациям специалистов, не рекомендуется продолжать движение с этим кодом, так как это может привести к дальнейшему повреждению трансмиссии и созданию небезопасных условий вождения из-за неправильного переключения передач .

Если ошибка P0982 появилась после недавнего обслуживания трансмиссии (замена масла, фильтра, ремонт гидроблока) — первым делом проверьте качество выполненных работ и целостность подключения разъемов.

3. Как исправить ошибку P0982 — подробные рекомендации по ремонту

Устранение кода P0982 требует системного подхода с обязательной проверкой электрических цепей на короткое замыкание. Ниже приведен подробный алгоритм, основанный на официальных руководствах по ремонту Toyota , Mazda и практическом опыте специалистов.

Шаг 1: Проверка бюллетеней TSB и считывание данных

Перед началом работ обязательно проверьте наличие технических сервисных бюллетеней (TSB) для вашего конкретного автомобиля .

Подключите профессиональный диагностический сканер:

Считайте все коды неисправности из всех блоков (двигатель, трансмиссия, ABS). На некоторых автомобилях P0982 может сопровождаться кодом P0983 (обрыв цепи) .

Сохраните стоп-кадры (Freeze Frame Data) — они содержат параметры в момент возникновения ошибки (скорость автомобиля, обороты двигателя, температура ATF, текущая передача) .

Очистите коды и проведите тест-драйв для подтверждения повторного появления.

Согласно руководству Mazda, если код не появляется повторно — возможно, это была случайная ошибка. Если DTC P0982 возвращается — переходите к следующему шагу .

Согласно руководству Toyota, этот код использует 1-trip detection logic — MIL загорается при первом же обнаружении неисправности .

Шаг 2: Проверка уровня и состояния трансмиссионной жидкости

Низкий уровень или загрязненная жидкость могут быть как способствующим фактором, так и индикатором более серьезных проблем .

Прогрейте двигатель и трансмиссию до рабочей температуры.

Установите автомобиль на ровной горизонтальной поверхности.

При работающем двигателе (для большинства АКПП) проверьте уровень жидкости.

Оцените цвет, запах и наличие частиц.

Состояние жидкости	Цвет	Диагноз и рекомендуемые действия
Отличное	Прозрачный красный или розовый	Жидкость в порядке, переходить к следующему шагу
Низкий уровень	Нормальный цвет, но уровень ниже отметки MIN	Долейте жидкость до нормы, проверьте наличие утечек
Старое/загрязненное	Темно-коричневый или черный	Замена жидкости и фильтра — возможно, это решит проблему, если соленоид не поврежден
Перегрев	Черный с запахом гари	Срочная замена, проверка радиатора охлаждения ATF

Важно: Не игнорируйте этот шаг. Согласно информации от специалистов, загрязненная или низкая трансмиссионная жидкость является одной из распространенных причин кода P0982 .

Шаг 3: Визуальный осмотр проводки и разъемов (внешняя диагностика)

Это ключевой этап диагностики ошибки P0982, так как короткое замыкание часто находится во внешней проводке .

Визуально осмотрите жгут проводов от ECM/TCM до трансмиссии на предмет потертостей, перегибов, повреждений изоляции .

Особое внимание уделите местам контакта жгута с кузовом, кронштейнами двигателя и другими компонентами.

Проверьте разъемы на корпусе трансмиссии — они расположены в зоне попадания воды и реагентов. Окисленные контакты — частая причина ошибки .

Убедитесь, что фиксатор каждого разъема правильно защелкнут — слабое соединение может вызвать ошибку .

Проверьте контакты на наличие коррозии, влаги, деформированных или подогнутых пинов, грязи .

Согласно рекомендациям специалистов, обязательно встряхивайте жгут проводов и двигайте разъемы во время проверки — это поможет выявить частичные короткие замыкания, которые проявляются только при вибрации.

Шаг 4: Проверка сопротивления соленоида D (Shift Solenoid Valve S4)

Этот шаг требует снятия поддона трансмиссии для доступа к гидравлическому блоку или проверки через разъем transmission wire.

Согласно процедуре Toyota Tundra Service Manual :

Шаг 4.1: Проверка через разъем transmission wire (без снятия поддона)

Отсоедините разъем D83 (transmission wire connector) .

Измерьте сопротивление между выводом 19 (S4) и массой кузова (body ground) .

Норма (при 20°C): 11-15 Ом .

Если сопротивление соответствует норме — переходите к проверке ECM и проводки (шаг 5).

Если сопротивление не соответствует норме (менее 11 Ом или близко к 0 Ом) — переходите к шагу 4.2.

Согласно руководству Mazda SJ6A-EL :

Отсоедините разъем TCM.

Измерьте сопротивление между TCM terminal 1S (wiring harness-side) и массой кузова.

Норма: 10-16 Ом .

Шаг 4.2: Проверка соленоида S4 (при снятом поддоне)

Если проверка через разъем показала отклонение, необходимо проверить сам соленоид:

Снимите поддон АКПП для доступа к гидравлическому блоку .

Отсоедините разъем соленоида S4.

Измерьте сопротивление между выводами соленоида.

Норма: 11-15 Ом при 20°C .

Проверьте соленоид на короткое замыкание на массу: измерьте сопротивление между каждым выводом соленоида и его корпусом. Норма: бесконечность (OL) .

Если измеренное сопротивление:

Соответствует спецификации (11-15 Ом) — соленоид электрически исправен, проблема в проводке (transmission wire) .

Ниже нормы (менее 8-11 Ом) — короткое замыкание в обмотке, замена соленоида S4 .

Бесконечно (OL) — обрыв в обмотке (обычно приводит к коду P0983) .

Согласно руководству Mazda, если соленоид D неисправен, необходимо заменить гидравлический блок (control valve body) .

Шаг 5: Проверка жгута проводки внутри трансмиссии (transmission wire)

Если соленоид исправен, но при проверке через разъем D83 сопротивление было ниже нормы, проблема в жгуте проводки внутри трансмиссии (transmission wire harness) .

Согласно процедуре Toyota :

Отсоедините разъем transmission wire от соленоида S4 внутри поддона.

Измерьте сопротивление между выводом 19 разъема D83 и выводом соленоида S4.

Норма: менее 1 Ом (провод целый).

Проверьте отсутствие короткого замыкания на массу: измерьте сопротивление между выводом 19 разъема D83 и массой кузова при отсоединенном соленоиде. Норма: бесконечность (OL) .

Если обнаружены повреждения — замените transmission wire harness.

Шаг 6: Проверка цепи от разъема трансмиссии до ECM

Согласно процедуре Toyota :

Отсоедините разъем ECM (D74).

Измерьте сопротивление между выводом ECM D74-5 (S4) и массой кузова.

Норма (при 20°C): 11-15 Ом (если соленоид и transmission wire исправны) .

Если сопротивление соответствует норме — проблема в ECM .

Если сопротивление не соответствует норме — обрыв или короткое замыкание в проводке между разъемом трансмиссии и ECM, ремонтируйте проводку .

Шаг 7: Функциональная проверка соленоида (механическая)

Даже если сопротивление соленоида в норме, он может иметь механическую неисправность (залипание золотника). Необходимо выполнить функциональную проверку:

Подключите положительный вывод аккумулятора (через предохранитель) к выводу соленоида.

Подключите отрицательный вывод аккумулятора к корпусу соленоида.

При подаче питания соленоид должен издавать отчетливый щелчок (рабочий звук).

Если соленоид не щелкает или щелкает с задержкой — он механически неисправен и подлежит замене.

Шаг 8: Реальные примеры из практики

Пример 1: Lexus ES350, ошибка P0982 (короткое замыкание в проводке)

На основе общей информации для Lexus :

Автомобиль: Lexus ES350 с АКПП A760E.

Жалобы: Загорелся Check Engine, трансмиссия работает в аварийном режиме (только 3-я передача). Сканер показал код P0982 — Shift Solenoid 'D' Control Circuit Low.

Диагностика:

Проверка сопротивления соленоида S4 через разъем transmission wire — показало 3 Ом (норма 11-15 Ом).

Снят поддон, соленоид S4 отсоединен — измерение сопротивления самого соленоида показало 12 Ом (в норме).

Проверка жгута transmission wire — обнаружено короткое замыкание провода S4 на массу в месте перегиба жгута у разъема.

Решение:

Замена transmission wire harness (жгута проводки внутри поддона).

Замена масла ATF и фильтра.

Итог: Стоимость ремонта — около 25 000 рублей (жгут — 12 000 ₽, масло и фильтр — 8 000 ₽, работа — 5 000 ₽). Ошибка устранена, трансмиссия работает нормально.

Пример 2: Toyota Camry 2007, ошибка P0982 (неисправный соленоид S4)

На основе информации для Toyota Camry :

Автомобиль: Toyota Camry 2007 года с АКПП U760E. Пробег 160 000 км.

Жалобы: Жесткие переключения передач, загорелся Check Engine. Сканер показал код P0982.

Диагностика:

Проверка ATF — жидкость темно-коричневая, с запахом гари.

Измерение сопротивления соленоида S4 через разъем — показало 5 Ом (короткое замыкание).

Снят поддон, соленоид S4 отсоединен — измерение сопротивления самого соленоида показало 4 Ом (неисправен).

Решение:

Замена соленоида S4 (Shift Solenoid Valve S4).

Замена масла ATF и фильтра.

Промывка гидроблока.

Итог: Стоимость ремонта — около 18 000 рублей (соленоид — 7 000 ₽, масло и фильтр — 7 000 ₽, работа — 4 000 ₽). После ремонта все передачи работают нормально.

Пример 3: Mazda RX-8, ошибка P0982 (короткое замыкание в проводке)

На основе руководства Mazda SJ6A-EL :

Автомобиль: Mazda RX-8 с трансмиссией SJ6A-EL.

Диагностика по официальной процедуре:

Шаг 1: Запись стоп-кадров.

Шаг 2: Проверка разъема TCM на плохой контакт (terminal 1S) — в норме.

Шаг 3: Проверка сопротивления между TCM terminal 1S и массой — показало 0 Ом (короткое замыкание).

Шаг 4: Отсоединен couple component connector, проверен terminal L — в норме.

Шаг 5: Проверка сопротивления между couple component terminal L и массой — показало 0 Ом (короткое замыкание внутри трансмиссии).

Шаг 6: Отсоединен разъем соленоида D, проверен terminal A — в норме.

Шаг 7: Проверка соленоида D — сопротивление в норме, щелкает при подаче питания.

Решение: Обнаружено короткое замыкание в жгуте проводки между couple component connector и соленоидом D. Заменен жгут проводки.

Итог: Ошибка устранена.

Шаг 9: Проверка и замена блока управления (ECM/PCM/TCM)

Если все проверки проводки и соленоида показали норму, а ошибка P0982 продолжает возвращаться — возможна неисправность блока управления .

Признаки неисправности ECM/TCM:

Соленоид исправен по показаниям мультиметра (11-15 Ом, щелкает при подаче питания).

Проводка целая, контакты чистые, но ошибка возвращается.

Другие соленоиды работают нормально.

При сканировании нет других кодов.

Согласно официальным руководствам Toyota и Mazda :

Если проверка цепи (шаг 6) показала, что сопротивление между выводом ECM и массой составляет 11-15 Ом (в норме) — замените ECM .

Для Mazda: если после всех проверок неисправность не обнаружена — замените TCM на заведомо исправный .

Стоимость решения проблем с ECM:

Обновление программного обеспечения (перепрошивка) ECM — от 4 000 до 8 000 рублей.

Ремонт ECM (замена выходного драйвера) — от 5 000 до 12 000 рублей.

Замена ECM на восстановленный или новый — от 15 000 до 50 000 рублей .

Важное предостережение: Перед заменой ECM обязательно убедитесь, что короткое замыкание в проводке устранено. В противном случае новый блок управления может выйти из строя снова .

Стоимость ремонта P0982 для Lexus и Toyota

Согласно информации с Engine-Codes.com :

Тип ремонта	Стоимость в рублях (ориентировочно)	Стоимость в USD
Диагностика (1 час работы)	от 2 000 до 5 000 ₽	от $80 до $150
Замена соленоида S4 (деталь + работа)	от 10 000 до 25 000 ₽	от $150 до $300
Замена жгута transmission wire (деталь + работа)	от 15 000 до 30 000 ₽	от $200 до $400
Замена ECM (деталь + работа)	от 20 000 до 60 000 ₽	от $400 до $800+
Общая стоимость ремонта (в среднем)	от 15 000 до 45 000 ₽	от $200 до $500

Примечание: Стоимость ремонта для Lexus может быть выше из-за более высокой стоимости оригинальных запчастей. Как отмечается в обзорах, запчасти для Lexus могут стоить на 35% дороже, чем для Toyota, из-за того, что Lexus является импортным брендом .
