P0975 Ошибка соленоида переключения передач B - управляющий сигнал вне диапазона

Сообщение

Диагностический код DTC P0975: проблемы с диапазоном или производительностью цепи управления соленоидом переключения передач B

Код неисправности DTC P0975 — это общий диагностический код OBD-II, который указывает на проблему с диапазоном или производительностью электрической цепи управления соленоидом переключения передач «B» (Shift Solenoid B Control Circuit Range/Performance). Эта неисправность регистрируется модулем управления трансмиссией (TCM) или модулем управления силовым агрегатом (PCM) в тот момент, когда параметры работы соленоида «B» выходят за пределы ожидаемого диапазона .

В отличие от кодов P0976 (низкое напряжение) и P0977 (высокое напряжение), ошибка P0975 сигнализирует о том, что соленоид «B» работает, но его электрические или механические характеристики не соответствуют заданным значениям, хранящимся в памяти блока управления . Данная неисправность встречается на автомобилях Ford, Dodge, Chevrolet, GMC, Alfa Romeo, Honda, Nissan, Toyota, Hyundai, Kia и многих других марок .

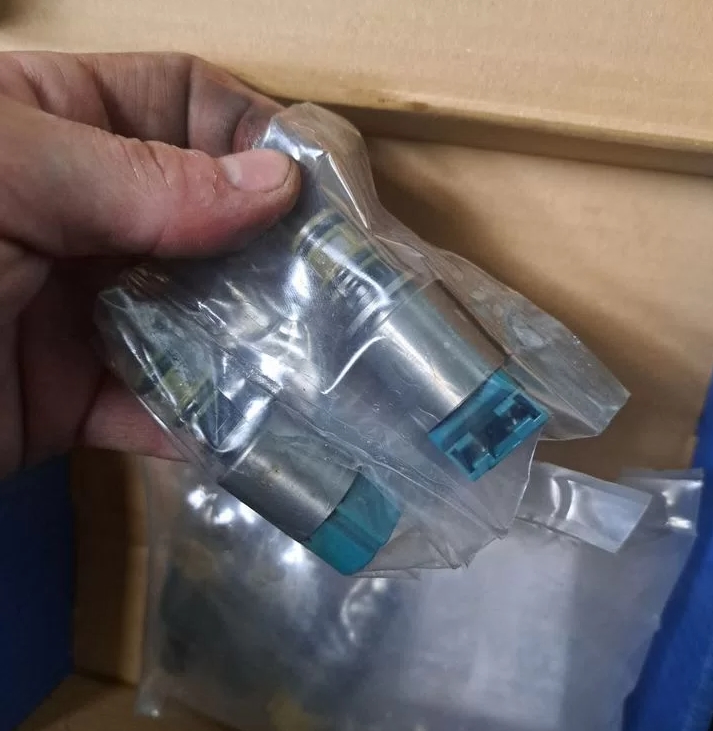

: DTC P0974 Ошибка; DTC_P0974.jpg (252.35 КБ) 38 просмотров

Назначение соленоида переключения передач B в АКПП

В автоматической коробке передач переключение передач происходит за счет управления гидравлическим давлением. Электромагнитные клапаны (соленоиды переключения передач) получают сигналы от TCM/PCM и открывают или закрывают каналы с трансмиссионной жидкостью, направляя ее к определенным фрикционам и лентам .

Соленоид «B» — это второй соленоид в гидравлическом блоке (соленоиды нумеруются по алфавиту: A, B, C и т.д.). В различных конструкциях он может отвечать за определенные переключения передач, работу блокировки гидротрансформатора или регулирование давления . Когда TCM обнаруживает, что соленоид «B» не срабатывает в соответствии с заданными параметрами (например, слишком медленно открывается, залипает или создает неправильное давление), система диагностики записывает DTC P0975 .

1. Причины возникновения ошибки P0975

Причины появления ошибка P0975 делятся на электрические, гидравлические и механические. На основе официальных руководств по ремонту и практического опыта специалистов наиболее распространенными являются:

1.1. Электрические и электронные причины

Неисправный соленоид переключения передач «B» — механическое залипание золотника, износ обмотки, коррозия внутренних контактов

Поврежденная проводка в жгуте — обрыв, высокое сопротивление из-за окисления, потертость изоляции

Дефектные разъемы и контакты — коррозия, ослабшие или подогнутые пины, попадание влаги или грязи, незащелкнутый фиксатор разъема

Неисправный блок управления (TCM/PCM/ECM) — выход из строя выходного драйвера или ошибка программного обеспечения

Плохая масса (заземление) TCM или трансмиссии — вызывает некорректные показания напряжения

1.2. Гидравлические причины (косвенные)

Низкий уровень трансмиссионной жидкости — приводит к недостаточному давлению в системе

Загрязненная или старая трансмиссионная жидкость (ATF/CVT Fluid) — продукты износа забивают тонкие каналы соленоида

Забитый фильтр трансмиссии — ограничивает поток жидкости и вызывает падение давления

Неисправный насос трансмиссии — не создает необходимое базовое давление

1.3. Специфические особенности для разных производителей

Для Alfa Romeo: Согласно информации из руководств, диагностика позволяет обнаруживать неисправности цепи на любом из выходных каскадов TCM. Все выходные каскады управляются контроллером тока, который может работать в режиме управления по току (регуляторы давления) или в коммутируемом/ШИМ-режиме (соленоиды) .

Для Dodge: Код P0975 устанавливается, когда ECM обнаруживает проблемы с цепью соленоида «B» и переводит трансмиссию в аварийный режим, используя только исправные соленоиды .

Для Ford Focus: Владельцы сообщают, что эта ошибка может приводить к невозможности включения повышающей передачи (overdrive), и часто связана с проблемами соленоидов, характерными для этих трансмиссий .

2. Можно ли продолжать движение на автомобиле с ошибкой P0975?

Вопрос безопасности при активном коде P0975 требует серьезного подхода. Серьезность этой неисправности оценивается как высокая, так как она напрямую влияет на способность трансмиссии переключать передачи .

Симптомы и состояние автомобиля	Рекомендация по движению	Вероятные последствия при игнорировании
Check Engine горит, но переключения передач в целом нормальные	Осторожное движение до сервиса (до 30-40 км), сниженная нагрузка	Постепенное ухудшение переключений, появление рывков, повышенный расход топлива
Невозможно переключение передач (залипание на одной передаче)	Эвакуация — движение запрещено	Перегрев гидротрансформатора, износ фрикционов, повреждение гидроблока
Рывки, толчки, жесткие переключения, задержки при переключении	Осторожное движение до ближайшего сервиса (до 20-30 км)	Механическое повреждение компонентов АКПП, появление металлической стружки
Трансмиссия перегревается (запах гари, лампа AT Oil Temp мигает)	Немедленная эвакуация, остановка двигателя	Необратимые повреждения, выход трансмиссии из строя
Аварийный режим (фиксированная 2-я или 3-я передача)	Эвакуация — обязательно	Повреждение насоса, гидроблока, гидротрансформатора

Особая опасность ошибка P0975 заключается в том, что она может привести к полной невозможности переключения передач — автомобиль застревает на одной передаче . В таком режиме эксплуатация категорически запрещена, так как трансмиссия работает с критическими нагрузками.

Как отмечают владельцы Ford Focus, при этой ошибке автомобиль может не включать повышающую передачу (overdrive) . Если ошибка появилась после недавнего обслуживания трансмиссии — первым делом проверьте качество выполненных работ и целостность подключения разъемов.

3. Как исправить ошибку P0975 — подробные рекомендации по ремонту

Устранение кода P0975 требует системного подхода и соблюдения последовательности диагностических шагов. Ниже приведен подробный алгоритм, основанный на официальных руководствах по ремонту и практическом опыте специалистов .

Шаг 1: Проверка бюллетеней TSB и считывание данных

Перед началом любых работ обязательно изучите технические сервисные бюллетени (TSB) для вашего конкретного автомобиля. Некоторые производители выпускают предписания, касающиеся обновления программного обеспечения TCM или замены гидроблока.

Подключите профессиональный диагностический сканер (поддерживающий чтение данных трансмиссии):

Считайте все коды неисправности из всех блоков (двигатель, трансмиссия, ABS)

Сохраните стоп-кадры (Freeze Frame Data) — они содержат параметры в момент возникновения ошибки (скорость автомобиля, обороты двигателя, температура ATF, текущая передача)

Очистите коды и проведите тест-драйв для подтверждения повторного появления

Если код не появляется повторно — возможно, это была случайная ошибка (например, из-за кратковременного падения напряжения). Если DTC P0975 возвращается — переходите к следующему шагу.

Важно: для активации кода необходимо выполнить определенные условия (определенная скорость, режим движения). Обратитесь к руководству по ремонту вашего автомобиля для получения точной процедуры подтверждения DTC.

Шаг 2: Проверка уровня и состояния трансмиссионной жидкости

Низкий уровень или загрязненная жидкость являются одними из наиболее распространенных причин ошибки P0975 .

Проверка выполняется в следующем порядке:

Прогрейте двигатель и трансмиссию до рабочей температуры (обычно 60-80°C)

Установите автомобиль на ровной горизонтальной поверхности

При работающем двигателе (для большинства АКПП) проверьте уровень жидкости

Оцените цвет, запах и наличие частиц

Состояние жидкости	Цвет	Диагноз и рекомендуемые действия
Отличное	Прозрачный красный или розовый	Жидкость в порядке, переходить к следующему шагу
Низкий уровень	Нормальный цвет, но уровень ниже отметки MIN	Долейте жидкость до нормы, проверьте наличие утечек
Старение	Красно-коричневый	Замена жидкости и фильтра, возможны отложения в гидроблоке
Сильное загрязнение	Темно-коричневый или черный	Замена жидкости, фильтра, промывка системы, проверка гидроблока
Перегрев	Черный с запахом гари	Срочная замена, проверка радиатора охлаждения ATF
Металлическая стружка на магнитах поддона	Нормальный цвет жидкости с блестящими частицами	Механическое повреждение внутри трансмиссии, требуется дефектовка

Важно: Используйте только рекомендованную производителем трансмиссионную жидкость. Неправильная жидкость может изменить фрикционные характеристики и привести к некорректной работе соленоидов .

Шаг 3: Визуальный и электрический контроль проводки и разъемов

Это ключевой этап диагностики ошибки P0975, так как многие электрические проблемы связаны именно с проводкой и разъемами . Вам потребуется цифровой мультиметр (DVOM) и электросхема вашего автомобиля .

Обязательно отключите аккумулятор перед измерением сопротивления, если не указано иное.

Шаг 3.1: Визуальный осмотр проводки

Визуально осмотрите жгут проводов от TCM до трансмиссии на предмет потертостей, перегибов, повреждений изоляции

Особое внимание уделите местам контакта жгута с кузовом, кронштейнами двигателя и другими компонентами

Проверьте разъемы на корпусе трансмиссии и на TCM — они расположены в зоне попадания воды и реагентов, что может вызывать коррозию

Шаг 3.2: Проверка разъемов

Отсоедините разъемы и осмотрите контакты с обеих сторон на наличие:

Зеленоватого или белого налета (коррозия)

Ослабших, подогнутых или утопленных пинов

Следов попадания влаги или грязи

Поврежденной изоляции проводов в месте входа в разъем

Убедитесь, что фиксатор разъема полностью защелкнут — плохой контакт может вызывать эпизодические ошибки

Шаг 3.3: Проверка цепи на обрыв и короткое замыкание

Согласно процедуре диагностики :

Проверка цепи управления на обрыв: Отсоедините разъем TCM и разъем на трансмиссии. Измерьте сопротивление сигнального провода соленоида «B» между разъемами. Норма: менее 1 Ом .

Проверка цепи на короткое замыкание на массу: Измерьте сопротивление между сигнальным проводом соленоида «B» и массой кузова. Норма: бесконечность (OL) . Если есть проводимость — короткое замыкание на массу.

Проверка цепи массы соленоида: Измерьте сопротивление между цепью массы соленоида «B» и массой кузова. Норма: менее 1 Ом .

Проверка на короткое замыкание между цепями: Измерьте сопротивление между сигнальным проводом соленоида «B» и соседними цепями в разъеме. Норма: бесконечность (OL) .

При проверке цепей обязательно встряхивайте жгут проводов и двигайте разъемы — это поможет выявить частичные обрывы или короткие замыкания, которые проявляются только при вибрации .

Если обнаружены повреждения проводки — отремонтируйте или замените поврежденный участок. Очистите контакты от коррозии специальным спреем и обработайте диэлектрической смазкой .

Шаг 4: Проверка сопротивления соленоида переключения передач B

Для проверки самого соленоида необходимо снять поддон трансмиссии для доступа к гидравлическому блоку.

Порядок действий:

Слейте трансмиссионную жидкость в чистую емкость

Снимите поддон АКПП

Найдите соленоид «B» на гидравлическом блоке (ориентируйтесь по электросхеме и маркировке на корпусе)

Отсоедините разъем соленоида

Измерьте сопротивление между выводами соленоида с помощью мультиметра

Нормальные значения сопротивления: Зависят от модели трансмиссии. Обратитесь к технической документации вашего автомобиля для получения точных спецификаций .

Общие ориентировочные значения для большинства АКПП:

Соленоиды переключения передач (on/off): обычно 10 - 30 Ом

Соленоиды регулирования давления (PWM): обычно 2.5 - 8 Ом

Если измеренное сопротивление:

Соответствует спецификации — соленоид электрически исправен, но может иметь механическую проблему (залипание). Переходите к функциональной проверке

Близко к 0 Ом — короткое замыкание в обмотке, замена

Бесконечно (OL) — обрыв обмотки, замена

Существенно выше нормы — внутреннее повреждение, замена

Шаг 5: Функциональная проверка соленоида (механическая)

Даже если сопротивление соленоида в норме, он может иметь механическую неисправность (залипание золотника). Согласно руководству по ремонту , необходимо выполнить функциональную проверку:

Подключите положительный вывод аккумулятора (через предохранитель) к выводу соленоида

Подключите отрицательный вывод аккумулятора к корпусу соленоида

При подаче питания соленоид должен издавать отчетливый щелчок (рабочий звук)

Если соленоид не щелкает или щелкает с задержкой — он механически неисправен и подлежит замене.

Шаг 6: Реальный пример из практики (Ford Focus)

Рассмотрим реальный случай, описанный владельцем Ford Focus на форуме .

Автомобиль: Ford Focus 2002 года, ежедневная эксплуатация.

Жалобы: Автомобиль не включал повышающую передачу (overdrive) вообще. Владелец предположил проблему с соленоидами, так как знал, что эти трансмиссии имеют проблемы с соленоидами .

Диагностика:

Сканер показал код P0975 — Shift Solenoid B Control Circuit Range/Performance

Владелец задал вопрос на форуме, ожидая, что сможет просто заказать соленоид, отвечающий за overdrive

Обсуждение: Участники форума отметили, что это не самый распространенный код для данной трансмиссии, но он действительно связан с соленоидом «B».

Рекомендация: Было рекомендовано провести диагностику соленоида и проводки перед заказом запчастей.

Этот пример показывает, что при появлении ошибки P0975 на Ford Focus необходимо тщательно диагностировать проблему, прежде чем заказывать запчасти, так как код может быть вызван не только самим соленоидом, но и проводкой или разъемами.

Шаг 7: Замена соленоида (пошаговая инструкция)

Если проверка показала, что неисправен сам соленоид «B» (сопротивление не соответствует норме, отсутствие щелчка при подаче питания), необходимо выполнить его замену.

Необходимые инструменты и материалы:

Набор торцевых головок

Мультиметр

Новый соленоид переключения передач B (оригинальный или качественный аналог)

Новое масло ATF (рекомендованного производителем типа)

Новый фильтр трансмиссии (рекомендуется)

Новая прокладка поддона или герметик

Порядок работ:

Слив жидкости: Слейте трансмиссионную жидкость в чистую емкость для оценки состояния.

Снятие поддона: Открутите болты поддона по периметру, аккуратно отделите поддон.

Доступ к гидроблоку: Отсоедините разъемы от гидроблока. Открутите крепежные болты гидроблока (разной длины — обязательно маркируйте их расположение!).

Замена соленоида:

Найдите соленоид «B» на гидравлическом блоке (ориентируйтесь по электросхеме и маркировке на корпусе)

Открутите крепежные винты/болты соленоида

Извлеките старый соленоид

Установите новый соленоид в обратной последовательности

Убедитесь, что разъем зафиксирован (должен быть слышен щелчок)

Сборка: Установите гидроблок на место, соблюдая моменты затяжки болтов. Установите новый фильтр. Установите поддон с новой прокладкой или герметиком.

Заливка жидкости: Залейте свежую трансмиссионную жидкость в рекомендованном объеме .

Адаптация: Запустите двигатель. Переведите рычаг селектора в диапазоны P ⇒ R ⇒ N ⇒ D и обратно для циркуляции жидкости. Прогрейте трансмиссию. Проверьте уровень и долейте при необходимости. Выполните адаптацию TCM через сканер

Стоимость запчастей (ориентировочно на 2026 год):

Оригинальный соленоид — от 5 000 до 15 000 рублей

Качественный аналог — от 2 500 до 6 000 рублей

Трансмиссионная жидкость (4-8 литров) — от 4 000 до 10 000 рублей

Фильтр трансмиссии — от 1 500 до 4 000 рублей

Шаг 8: Проверка и замена блока управления (TCM/PCM/ECM)

Если все проверки проводки и соленоида показали норму, а ошибка P0975 продолжает возвращаться — возможна неисправность блока управления .

Признаки неисправности TCM/PCM:

Соленоид исправен по показаниям мультиметра

Проводка целая, контакты чистые, но ошибка возвращается

Другие соленоиды работают нормально

При сканировании нет других кодов

Согласно процедуре диагностики , если все проверки пройдены и неисправностей не обнаружено, необходимо:

Проверить контакты TCM на наличие коррозии, повреждений или ослабших пинов

Проверить цепи питания и массы TCM

Если проблемы не найдены — замените TCM на заведомо исправный и выполните повторную проверку

Согласно информации для Alfa Romeo , диагностика позволяет обнаруживать неисправности цепи на любом из выходных каскадов TCM, и если проблема именно в TCM, это может потребовать замены модуля.

Варианты решения:

Обновление программного обеспечения (перепрошивка) TCM — от 4 000 до 8 000 рублей

Ремонт TCM (замена выходного драйвера) — от 5 000 до 12 000 рублей

Замена TCM на восстановленный или новый — от 15 000 до 50 000 рублей
