OBD-II DTC P0967: Полное руководство по ошибке
Диагностический код неисправности DTC P0967 Pressure Control Solenoid B Control Circuit High указывает на то, что модуль управления трансмиссией (TCM) или модуль управления силовой передачей (PCM) обнаружил аномально высокое напряжение в электрической цепи соленоида регулировки давления «B». В русскоязычной технической документации код расшифровывается как «P0967 — Высокий уровень сигнала в цепи управления соленоидом давления B».
Этот код является общим для автомобилей OBD-II (с 1996 года выпуска) с автоматическими трансмиссиями и наиболее часто регистрируется на моделях Nissan, Honda, Acura, Chevrolet, Suzuki, Dodge, Land Rover, Mitsubishi, Saturn и других. Особенно часто встречаются запросы: p0967 nissan, p0967 p0963 ошибки додж калибр, p0967 шевроле круз.
В отличие от кода P0964 (обрыв цепи) и P0966 (низкое напряжение), DTC P0967 указывает на то, что напряжение в цепи постоянно находится на высоком уровне, что свидетельствует о коротком замыкании на питание (short to positive), обрыве цепи, неисправности соленоида или проблемах с заземлением.
Материал представляет собой техническое руководство для специалистов по ремонту трансмиссий и автоэлектриков.
Этот код является общим для автомобилей OBD-II (с 1996 года выпуска) с автоматическими трансмиссиями и наиболее часто регистрируется на моделях Nissan, Honda, Acura, Chevrolet, Suzuki, Dodge, Land Rover, Mitsubishi, Saturn и других. Особенно часто встречаются запросы: p0967 nissan, p0967 p0963 ошибки додж калибр, p0967 шевроле круз.
В отличие от кода P0964 (обрыв цепи) и P0966 (низкое напряжение), DTC P0967 указывает на то, что напряжение в цепи постоянно находится на высоком уровне, что свидетельствует о коротком замыкании на питание (short to positive), обрыве цепи, неисправности соленоида или проблемах с заземлением.
Материал представляет собой техническое руководство для специалистов по ремонту трансмиссий и автоэлектриков.

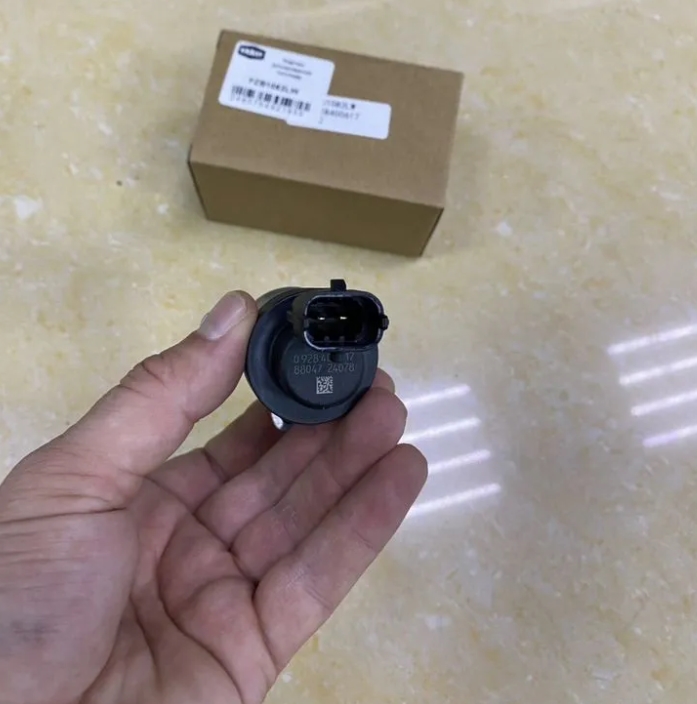

- DTC P0967 Ошибка
- DTC_P0967.jpg (205.15 КБ) 165 просмотров
1. Причина возникновения ошибки P0967
Соленоид регулировки давления «B» (Pressure Control Solenoid B) является частью гидравлической системы автоматической коробки передач. Он регулирует давление рабочей жидкости (ATF), необходимое для своевременного и плавного переключения передач, а в вариаторах (CVT) — давление на ведущем шкиве (primary pressure). TCM/PCM управляет этим соленоидом, подавая на него напряжение и контролируя ответный сигнал.Условия установки кода P0967:
- Для Honda CVT: Код устанавливается, когда TCM обнаруживает, что цепь соленоида давления ведомого шкива (Driven Pulley Pressure Control Solenoid) разомкнута или замкнута на питание. Номинальное сопротивление соленоида должно быть 3.8-6.8 Ом.
- Для Nissan CVT (RE0F11A): Ток соленоида первичного давления составляет 200 мА или менее непрерывно в течение 200 мс при выходном токе 750 мА или более и напряжении питания TCM более 11 В.
- Для Porsche PDK: Регулятор давления 2 (сцепление 2) — измеренный ток = 0 мА, измеренное напряжение = 0 В.
- Для Mitsubishi SST: FET-выход остается на уровне (напряжение батареи - 2 В) или выше в течение 5 секунд.
Физические причины возникновения ошибки P0967 (ранжированы по частоте):
Короткое замыкание на питание (short to positive) — наиболее частая причина (40% случаев)
- Повреждение изоляции сигнального провода: Провод соленоида «B» касается провода под напряжением (+12В) из-за поврежденной изоляции, что «поднимает» напряжение до уровня питания.
- Попадание влаги, масла или грязи в разъем: Влага может создавать токопроводящий путь между сигнальным проводом и питанием внутри разъема соленоида или TCM. На Range Rover Evoque указано «короткое замыкание на массу/цепь питания».
Обрыв цепи (open circuit) — вторая по частоте причина (30% случаев)
- Обрыв в проводке: Провод перетерся, перебит или имеет внутренний обрыв. TCM не видит цепь и интерпретирует это как высокое напряжение («висящий» высокий уровень). На Porsche PDK указана причина «Line between pressure regulator 2 and PDK control unit, short circuit to ground».
- Плохой контакт или коррозия в разъемах: Ослабшие, подогнутые или корродированные пины в разъеме соленоида или TCM. На Suzuki Solio подгоревший контакт массы на разъеме соленоида вызывал P0967.
Проблемы с заземлением (массой) (15% случаев)
- Коррозия заземления G101: На автомобилях Honda точка заземления G101 (на коробке передач или кузове) со временем корродирует, что приводит к потере контакта массы.
- Ослабление или окисление массовых соединений TCM: Плохой контакт массы TCM искажает сигнал и может вызывать ошибки высокого напряжения.
Неисправность соленоида регулировки давления «B» (10% случаев)
- Внутренний обрыв или короткое замыкание обмотки соленоида: Сопротивление обмотки должно быть в определенных пределах: на Honda CVT — 3.8-6.8 Ом, на Honda/Acura АКПП — 3-10 Ом, на Range Rover Evoque — 5.0-5.6 Ом при 20°C. Если сопротивление бесконечно (OL) — обрыв обмотки. Если 0 Ом — короткое замыкание.
- Механическое заклинивание соленоида: Заклинивший плунжер соленоида может создавать перегрузку по току. На Suzuki Solio подгоревший контакт массы соленоида указывал на проблему с B-соленоидом.
Неисправность TCM/PCM (5% случаев)
- Внутренний драйвер управления соленоидом вышел из строя: TCM не может корректно управлять соленоидом. На Honda процедура включает обновление прошивки PCM или замену PCM. На Range Rover Evoque указана возможная причина «Блок управления коробкой передач – внутренняя неисправность».
2. Можно ли продолжать движение на автомобиле или нужна эвакуация?
Ответ: ДВИЖЕНИЕ ВОЗМОЖНО ТОЛЬКО В АВАРИЙНОМ РЕЖИМЕ С ОГРАНИЧЕНИЯМИ. ЭВАКУАЦИЯ НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТСЯ ПРИ НАЛИЧИИ СИМПТОМОВ.Серьезность кода P0967 оценивается как потенциально серьезная (moderate to high). При обнаружении P0967 TCM переводит трансмиссию в аварийный режим (limp mode).
Действия, предпринимаемые TCM при установке кода P0967:
- Для Nissan CVT: Селекторный удар большой, старт медленный, ускорение медленное, блокировка не выполняется.
- Для Porsche PDK: Включенная передача удерживается до остановки автомобиля. Трогание возможно только на 3-й передаче. Индикация limp-home на приборной панели.
- Для Mitsubishi SST: Отключение питания регуляторов давления 2 и 3, отключение управления давлением сцепления 2.
- Загорание лампы Check Engine: На приборной панели загорается индикатор неисправности двигателя или трансмиссии, а также индикатор аварийного режима (желтая шестеренка, мигающий индикатор «D»).
- Аварийный режим (limp mode): TCM переводит трансмиссию в аварийный режим. На Suzuki Solio после прогрева до 70°C автомобиль не ехал, ошибка сбрасывалась только после остывания.
- Автомобиль не едет (no drive): На Suzuki Solio после появления ошибки «машина не едет, как будто на тормозе стоит ручном».
- Ошибка появляется при нагреве: На Suzuki Solio ошибка проявлялась только после прогрева вариатора до 70°C и сбрасывалась при остывании до 30°C.
- Жесткие переключения (harsh shifting): Переключения происходят с рывками и ударами.
- Проблемы могут быть прерывистыми: На Suzuki Solio ошибка появлялась, потом исчезала, но после прогрева возвращалась.
3. Как исправить ошибку P0967: подробные рекомендации по ремонту
Диагностика и устранение P0967 требует профессионального подхода: профессиональный диагностический сканер (HDS для Honda, CONSULT для Nissan, M.U.T.-III для Mitsubishi), цифровой мультиметр (DVOM), набор инструментов для проверки проводки, электрические схемы автомобиля.Шаг 1. Сбор данных и проверка live data (критически важно)
- Подключите сканер к диагностическому разъему OBD-II. Считайте все сохраненные коды и данные стоп-кадра. Запишите их. Обратите внимание на наличие других кодов: P0964 (обрыв цепи), P0965 (диапазон/производительность), P0966 (низкий сигнал) — они помогут сузить круг поиска
- Очистите коды, выключите зажигание на 60 секунд, включите снова. Выполните тест-драйв (с осторожностью) или проверьте в статике, если код возвращается немедленно. Не стирайте коды перед визитом к дилеру, так как стоп-кадр может потребоваться для диагностики
- Выполните актуаторный тест соленоида «B» через сканер (на Honda в меню Miscellaneous Test Menu). Если сканер не показывает NORMAL — проблема в цепи или соленоиде.
Шаг 2. Проверка уровня и состояния трансмиссионной жидкости (ATF)
Это самый важный и дешевый шаг! Не пропускайте его!- Запустите двигатель, прогрейте АКПП/вариатор до рабочей температуры (50-80°C). Переключите селектор во все положения (P-R-N-D) с задержкой 2-3 секунды в каждом
- Проверьте уровень масла. Низкий уровень — долейте до нормы и проверьте, ушла ли ошибка
- Оцените цвет и запах масла на салфетке. Если масло черное, пахнет гарью, имеет мутный оттенок или содержит металлическую стружку — требуется замена масла и фильтра и дальнейшая диагностика.
Шаг 3. Визуальный осмотр проводки, разъемов и TCM (ключевой шаг для P0967)
Перед тем как обвинять соленоид или TCM, исключите проблемы с электрикой! Это самый важный шаг!- Найдите разъем соленоида регулировки давления «B» — обычно на гидроблоке (клапанной плите) внутри поддона АКПП/вариатора. Для доступа к нему часто требуется снять поддон. На Nissan CVT разъем находится на корпусе вариатора.
- Отсоедините разъем соленоида. Внимательно осмотрите контакты на наличие коррозии (зеленый/белый налет), грязи, следов масла, подогнутых или ослабших пинов. Попадание масла в разъем — частая проблема. На Suzuki Solio подгоревший контакт массы был обнаружен после вскрытия разъема. При необходимости очистите спреем для контактов и подожмите ослабшие пины
- Осмотрите жгут проводки от соленоида до TCM. Ищите потертости, перегибы, оплавления, повреждения изоляции. Особое внимание уделите местам прохода жгута через кузов и вблизи коробки передач
- Осмотрите разъем TCM на наличие повреждений, окисления контактов, следов влаги
- Проверьте предохранители, питающие TCM и соленоид «B»
Шаг 4. Проверка заземления (массы) — ключевой шаг для Honda/Acura
На Honda/Acura это обязательный шаг диагностики!- Проверьте точку заземления G101: На Honda Fit и других моделях G101 находится на коробке передач или кузове. Измерьте сопротивление между массой соленоида (контакт 2) и массой кузова. Должно быть менее 0.5 Ом.
- Если сопротивление высокое: очистите точку заземления до блеска, подтяните болт. При необходимости перенесите заземление на точку крепления минусовой клеммы АКБ к кузову
Шаг 5. Проверка соленоида регулировки давления «B» мультиметром
Процедура проверки сопротивления соленоида (по процедурам Honda, Nissan, Range Rover):- Отсоедините разъем соленоида
- Подключите мультиметр в режиме измерения сопротивления (Ом) к выводам соленоида
| Марка/Модель | Нормальное сопротивление | Примечание |
|---|---|---|
| Honda CVT (Fit, CR-Z) | 3.8-6.8 Ом | Driven pulley pressure control solenoid valve |
| Honda/Acura АКПП | 3-10 Ом | A/T clutch pressure control solenoid valve B |
| Range Rover Evoque | 5.0-5.6 Ом (при 20°C) | Pressure control solenoid B |
| Nissan CVT (RE0F11A) | По мануалу | Primary pressure solenoid valve |
- Если сопротивление бесконечно (OL) — обрыв обмотки соленоида. Если сопротивление 0 Ом — короткое замыкание внутри соленоида. Требуется замена соленоида
- Если сопротивление в норме, но ошибка остается — переходите к проверке цепи на короткое замыкание на питание
Шаг 6. Проверка соленоида подачей 12В (проверка щелчка)
- Подайте питание 12В от АКБ напрямую на выводы соленоида (с соблюдением полярности). Вы должны услышать характерный щелчок. Если щелчка нет — соленоид неисправен (механическое заклинивание). На Suzuki Solio проверка показала, что проблема была не только в соленоиде, но и в подгоревшем контакте разъема
Шаг 7. Электрическая проверка цепи соленоида — TCM мультиметром
Процедура проверки (по процедуре Honda):- Отсоедините разъем соленоида и разъем TCM
- Проверка сигнальной цепи на короткое замыкание на питание: Включите зажигание. Измерьте напряжение на сигнальном проводе (на стороне жгута). В норме должно быть 0В. Если напряжение присутствует (12В или 5В) — провод замкнут на питание
- Проверка сигнальной цепи на обрыв: Измерьте сопротивление между контактом TCM и контактом разъема соленоида. Должно быть менее 1 Ома. Если сопротивление высокое или бесконечное — обрыв в проводе, ремонт проводки
- Проверка сигнальной цепи на короткое замыкание на массу: Измерьте сопротивление между сигнальным проводом и массой кузова. Должно быть более 10 кОм (бесконечность). Если показывает 0 Ом — провод замкнут на массу
Шаг 8. Проверка и замена TCM/PCM
Если соленоид, проводка и заземления исправны, а ошибка P0967 остается, подозрение падает на TCM.Признаки неисправности TCM:
- Напряжение на выводы соленоида не подается (или подается неправильно), а проводка цела
- После замены соленоида на заведомо исправный ошибка не уходит
- Все проверки проводки и соленоида в норме, но код возвращается
Шаг 9. Пошаговая таблица диагностики P0967
| Шаг | Действие | Ожидаемый результат | Неисправность и ремонт |
|---|---|---|---|
| 1 | Сканер: чтение кодов, проверка live data, запись стоп-кадра | Запись всех кодов, данных стоп-кадра | Если есть другие коды — учитывать их при диагностике |
| 2 | Проверка уровня и состояния ATF | Уровень в норме, масло чистое, красное | Низкий уровень → доливка; черное масло/стружка → замена масла и фильтра |
| 3 | Визуальный осмотр разъемов соленоида, TCM и жгута, выполнение wiggle test | Нет повреждений, коррозии, масла в разъеме, ослабших контактов | Повреждения → ремонт/замена проводки, чистка разъемов |
| 4 | Проверка заземления G101 (Honda) и других масс TCM | Сопротивление <0.5 Ом, нет коррозии | Коррозия, высокое сопротивление → очистка, подтяжка |
| 5 | Проверка сопротивления соленоида регулировки давления «B» (мультиметром) | 3.8-6.8 Ом (Honda CVT) / 3-10 Ом (АКПП) / 5.0-5.6 Ом (Range Rover) | OL (обрыв) или 0 Ом (КЗ) → замена соленоида |
| 6 | Проверка сигнальной цепи на короткое замыкание на питание (напряжение на проводе) | Напряжение 0В | Напряжение присутствует → короткое замыкание на питание в проводке или TCM |
| 7 | Проверка сигнальной цепи на обрыв и КЗ на массу (прозвонка от соленоида до TCM) | Целостность <1 Ом, нет КЗ на массу (>10 кОм) | Отклонения → ремонт проводки |
| 8 | Проверка соленоида подачей 12В (проверка щелчка) | Слышен щелчок | Нет щелчка → соленоид неисправен (механическое заклинивание) |
| 9 | Обновление прошивки TCM (если соленоид, проводка и заземления исправны) | После обновления ошибка уходит | Устаревшее ПО → перепрограммирование TCM |
| 10 | Замена TCM (если соленоид, проводка, заземления и прошивка исправны) | После замены и программирования ошибка уходит | Неисправен TCM → замена и программирование |
Заключительные технические выводы по DTC P0967
Код P0967 — это сигнал о высоком напряжении в цепи соленоида регулировки давления «B» трансмиссии. p0967 nissan, p0967 шевроле круз, p0967 p0963 ошибки додж калибр — одни из самых частых запросов, которые ведут к диагностике соленоида регулировки давления.В 40% случаев причина — короткое замыкание на питание в проводке . В 30% — проблемы с разъемами и заземлениями. В 10% — неисправность соленоида . В 5% — неисправность TCM .
Начинайте диагностику с правил:
- Всегда начинайте с проверки уровня и состояния ATF — это дешево и часто выявляет проблему.
- Помните, что код может быть вызван как коротким замыканием на питание (short to positive), так и обрывом цепи (open circuit).
- Проверьте сопротивление соленоида мультиметром — это быстро и не требует снятия гидроблока (если соленоид доступен).
- Выполняйте актуаторный тест через сканер — это ключевой тест для проверки цепи под нагрузкой.
- Учитывайте особенности конкретной марки: на Honda/Acura проверьте заземление G101; на Suzuki Solio проверьте разъем на подгоревшие контакты; на Range Rover Evoque номинальное сопротивление 5.0-5.6 Ом; на Nissan используйте CONSULT; на Chevrolet Cruze с 6T40 проверьте соленоид 5 (реле давления) — у него может быть витковое замыкание.
- Не заменяйте TCM, не проверив проводку и соленоид! Замена модуля при исправной цепи — дорогостоящая ошибка.
- Никогда не сбрасывайте коды отключением АКБ! Используйте только диагностический сканер для очистки кодов.
- Если ошибка появляется только при нагреве — это указывает на проблему с соленоидом или подгоревшим контактом в разъеме (температурное расширение).
